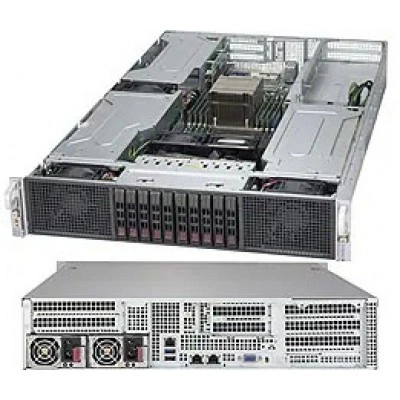

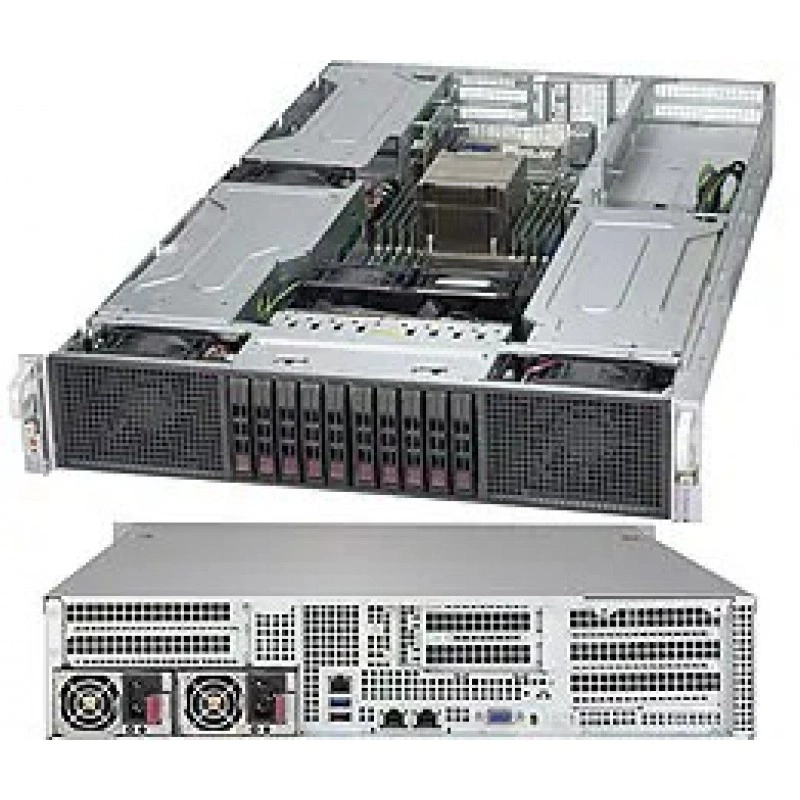

Серверная платформа SUPERMICRO 2028GR-TRHT SYS-2028GR-TRHT

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 Поддержка клавиатуры USB Аппаратная защита BIOS от вирусов SMBIOS 2.3 UEFI RTC (Часы реального времени) Пробуждение

Тип BIOS

128Mb SPI Flash EEPROM с AMI® BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

Intel C612 контроллер SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

Intel® X540 Два порта 10GBase-T Очереди устройств виртуальных машин (Virtual Machine Device Queues) уменьшают накладные расходы ввода-вывода Поддерживает 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

10 SATA3 (6Gbps) портов

USB

4 USB 3.0 портов (2 Сзади, 2 через внутренний разъём) 2 USB 2.0 портов (2 через внутренних разъёмов)

Видео

1 VGA разъём

Последовательный порт

1 Последовательный внутренний разъём

Сетевые интерфейсы

2 RJ45 10GBase-T портов 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 265 mm

Форм-фактор

2U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг для CPU ядер,+1.5V, +3.3V, +5V, +12V, +5 Stdby, +3.3 Stdby, VBAT, Память Напряжения. 5 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2 Индикаторы сетевой активности Система Перегрев LED / Отказ вентилятора LED / UID LED

Мониторинг состояния

Дополнительные возможности

SDDC Поддержка

Контроль вентиляторов

Всего five 4-контактов PWM вентиляторы 5 Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Контроль состояния для управления включением и выключением Управление скоростью вентиляторов с низким уровнем шума

Контроль температуры

Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Управление по температуре для 10x вентилятор разъёмы PSU Логика измерения температуры по I2C Thermal Monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

Неисправность питания / Перегрев LED Режим ожидания-state Индикатор LED UID LED

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

10 с горячей заменой 2.5" отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

5 Усиленный 8cm вентиляторы с оптимальный Управление скоростью вентиляторов

Питание

12V Standby

макс.: 3.5A / мин.: 0A

Входное питание

100-120Vac / 12.5-10.5A / 50-60Hz 200-220Vac / 10-9.5A / 50-60Hz 220-230Vac / 10-9.8A / 50-60Hz 230-240Vac / 10-9.8A / 50-60Hz 200-240Vac / 10-9.8A (UL/cUL Только) 200-240Vdc / 10-9.1A (Только CCC)

Выходная мощность

1000W/1800W/1980W/2000W

Класс эффективности БП

Platinum уровень     [ Отчёт об испытаниях ]

Конфигурации блоков питания

2000W Резервируемые блоки питания     Platinum уровень (94%+)

Линия +12V

макс.: 83.3A / мин.: 0.1A (100-120Vac) макс.: 150A / мин.: 0.1A (200-220Vac) макс.: 165A / мин.: 0.1A (220-230Vac) макс.: 166.7A / мин.: 0.1A (230-240Vac) макс.: 166.7A / мин.: 0.1A (200-240Vac) (UL/cUL Только)

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 145W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

54 lbs (24.5 kg)

Вес нетто

39.5 lbs (17.9 kg)

Высота

3.5" (89mm)

Габариты упаковки

26.5" (H) x 11" (W) x 44.5" (D)

Глубина

31" (787mm)

Модель корпуса

CSE-218GH-R2K03B

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

16x 288-контактов DDR4 слотов DIMM до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

6 PCI-E 3.0 x16 слотов (Поддержка GPU/Xeon Phi Платы, Вариант) 1 PCI-E 3.0 x8 (в x16) Низкопрофильный слот

Совместимость

Интегрированная материнская плата

X10DRG-HT

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
