Supermicro SYS-5018R-M серверная платформа 1U (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro SYS-5018R-M

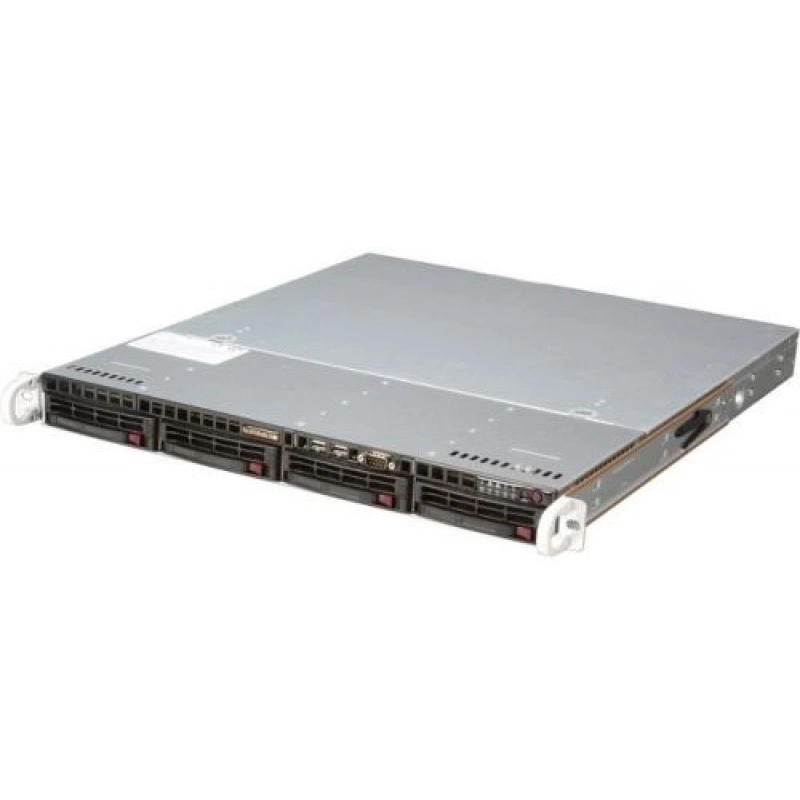

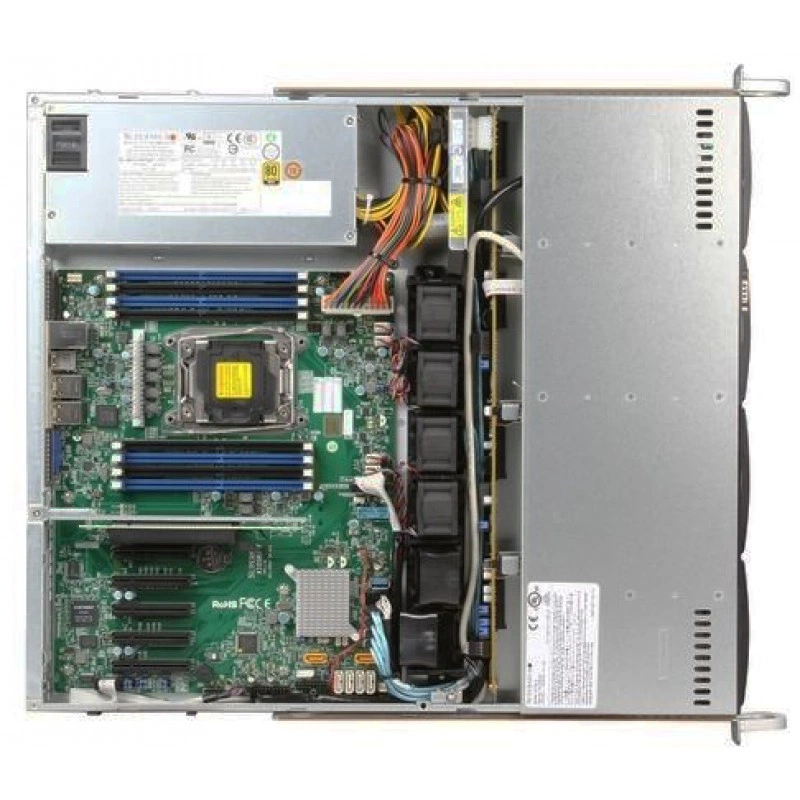

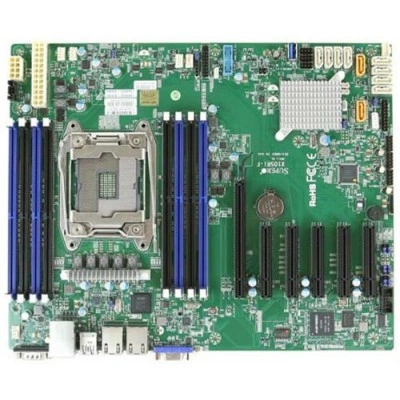

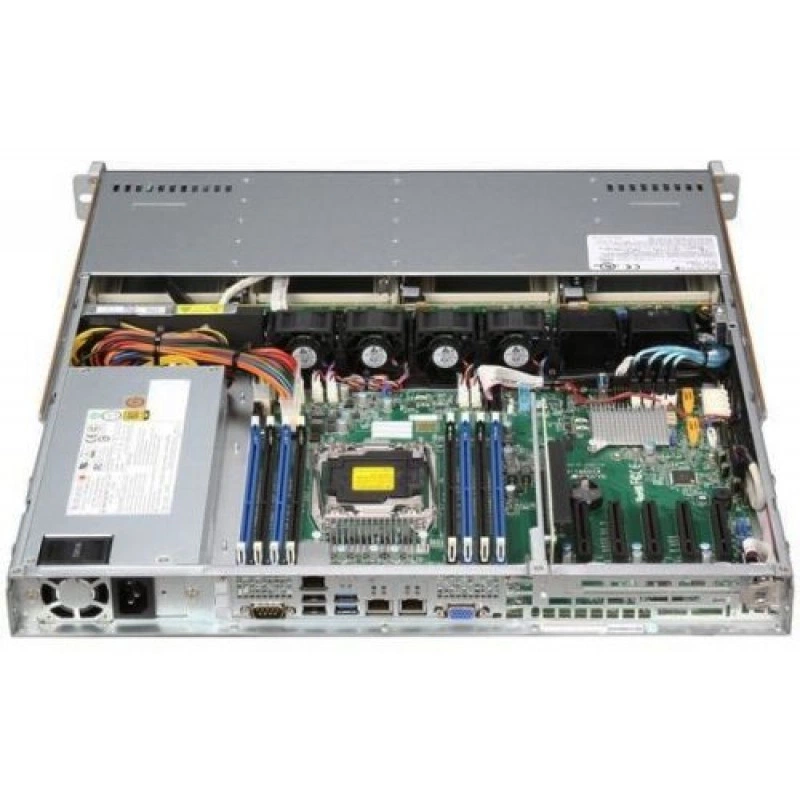

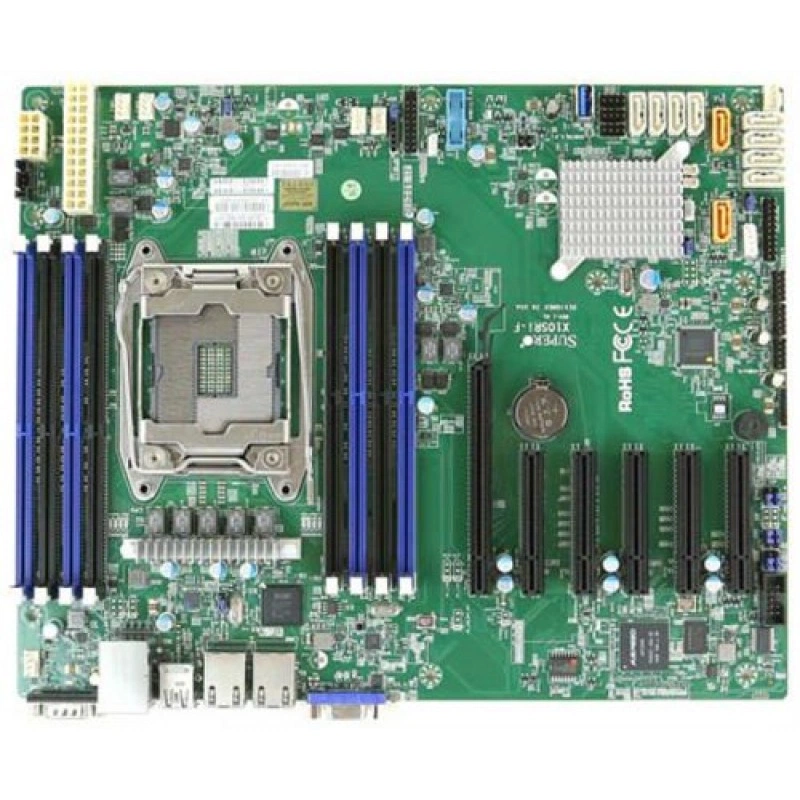

Серверная платформа Supermicro SYS-5018R-M выполнена в стоечном формате 1U и предназначена для построения компактных серверных систем на базе процессоров Intel Xeon для платформы LGA2011-3. Конфигурация ориентирована на установку в стойку и сочетает серверную материнскую плату форм-фактора ATX, чипсет Intel C612, поддержку оперативной памяти DDR4 DIMM и встроенный контроллер удаленного управления на базе Aspeed AST2400. Такая компоновка подходит для задач, где важны плотное размещение оборудования, наличие серверных интерфейсов, RAID-возможности и базовая масштабируемость по памяти, накопителям и картам расширения.

Платформа рассчитана на один процессор, поддерживает до 512 ГБ памяти DDR4 с частотами 1333 - 2133 МГц и оснащена четырьмя внешними отсеками 3.5" для накопителей SATA 6 Gb/s. В конструкции предусмотрены один слот PCI-E 16x и пять слотов PCI-E 8x, а также набор интерфейсов на передней и задней панелях, включая USB, COM, VGA и сетевые порты. Для охлаждения установлены четыре вентилятора, блок питания мощностью 350 Вт и световая индикация состояния системы, сети, дисков и перегрева.

Модель SYS-5018R-M относится к серверным платформам Supermicro и рассчитана на использование в стандартной серверной инфраструктуре. Она сочетает поддержку RAID 0, 1, 5, 10, наличие IPMI-разъема для управления, отсутствие аудиочипсета и черное стоечное исполнение. Формат корпуса Rack Mount и высота 1U позволяют использовать платформу в серверных стойках с ограничением по занимаемому объему.

Ключевые особенности SYS-5018R-M

• Форм-фактор: 1U, Rack Mount, ATX.
• Процессорная платформа: Intel Xeon, сокет LGA2011-3, до 1 процессора.
• Чипсет: Intel C612.
• Память: DDR4 DIMM, до 512 ГБ, 1333 - 2133 МГц.

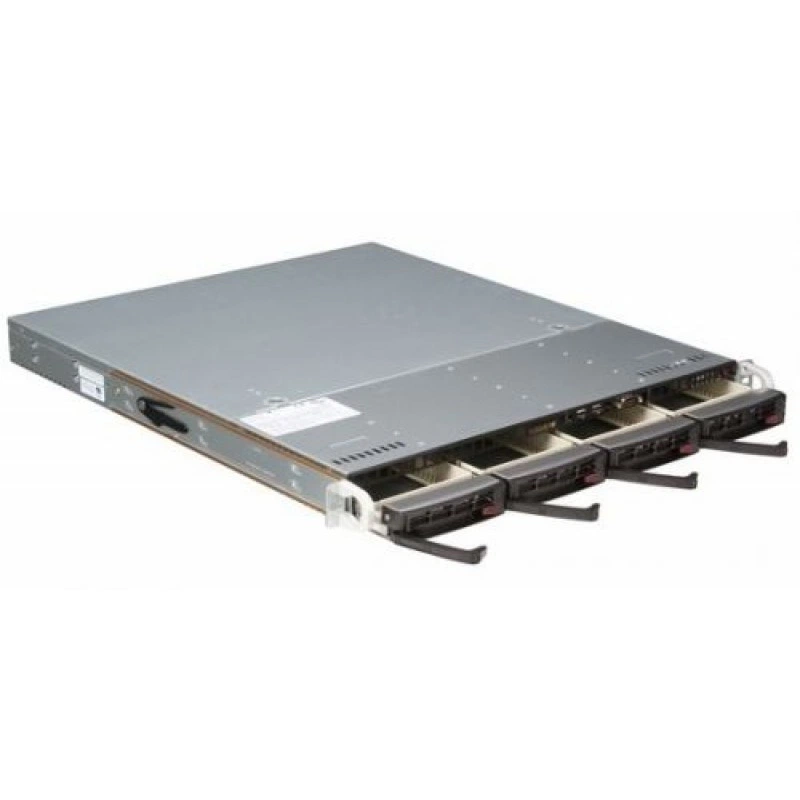

• Накопители: SATA 6 Gb/s, до 4 дисков 3.5".
• RAID: 0, 1, 5, 10.
• Слоты расширения: 1 x PCI-E 16x и 5 x PCI-E 8x.
• Интерфейсы: 2 x USB 2.0 спереди, 2 x USB 2.0 и 2 x USB 3.0 сзади, COM, VGA, 2 сетевых интерфейса.
• Управление: IPMI-разъем, Aspeed AST2400.
• Питание: 350 Вт, 1 блок питания.

Технические параметры

• Установленный процессор: не установлено.
• Максимум процессоров: 1.
• Модельный ряд: Intel Xeon.
• Техпроцесс: 22 нм.
• TDP: 145 Вт.
• Тип памяти: DIMM DDR4.
• Максимальная частота памяти: 2133 МГц.
• Минимальная частота памяти: 1333 МГц.
• Максимальный объем памяти: 512 ГБ.
• Количество SATA 6 Gb/s: 10 шт.
• RAID-уровни: 0, 1, 5, 10.
• Оптический привод: встраиваемый slim.
• Аудиочипсет: отсутствует.

Монтаж и установка

• Тип корпуса: Rack Mount.
• Высота: 1U.
• Форм-фактор материнской платы: ATX.
• Допустимая высота карт расширения: FH (FP).
• Максимальная длина карт расширения: 244 мм.
• Количество слотов расширения: 1.

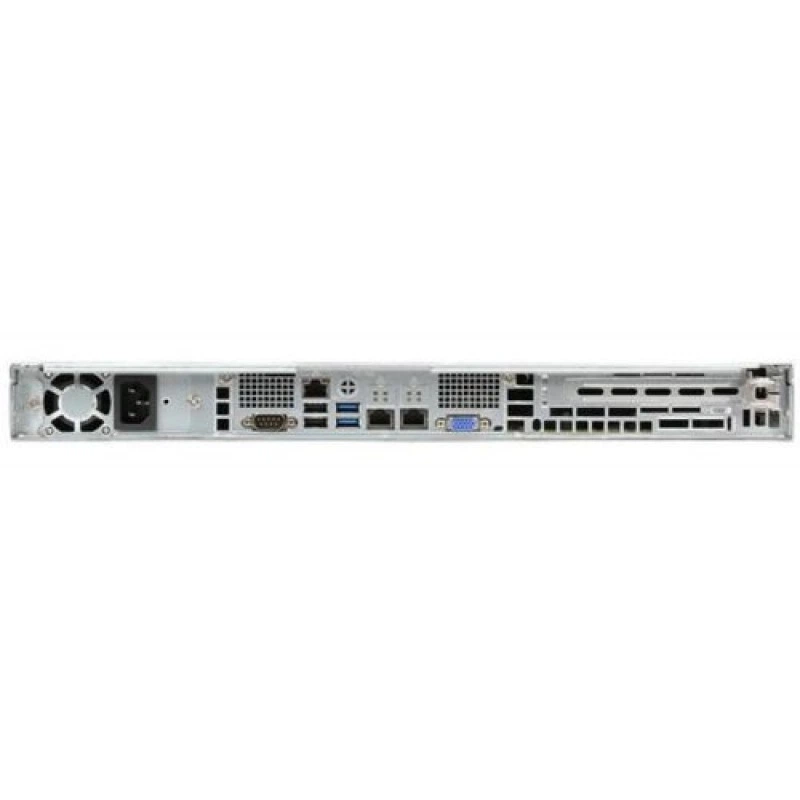

Подключение и интерфейсы

• USB 2.0: 2 спереди и 2 сзади.
• USB 3.0: 2 порта сзади.
• COM: 1 порт DB9 RS232.
• VGA: 1 разъем D-Sub.
• Сетевые интерфейсы: 2 порта.
• IPMI: 1 разъем.

Охлаждение и питание

• Вентиляторы: 4 шт.
• Блок питания: 350 Вт.
• Количество БП в поставке: 1 шт.
• Максимум блоков питания: 1.

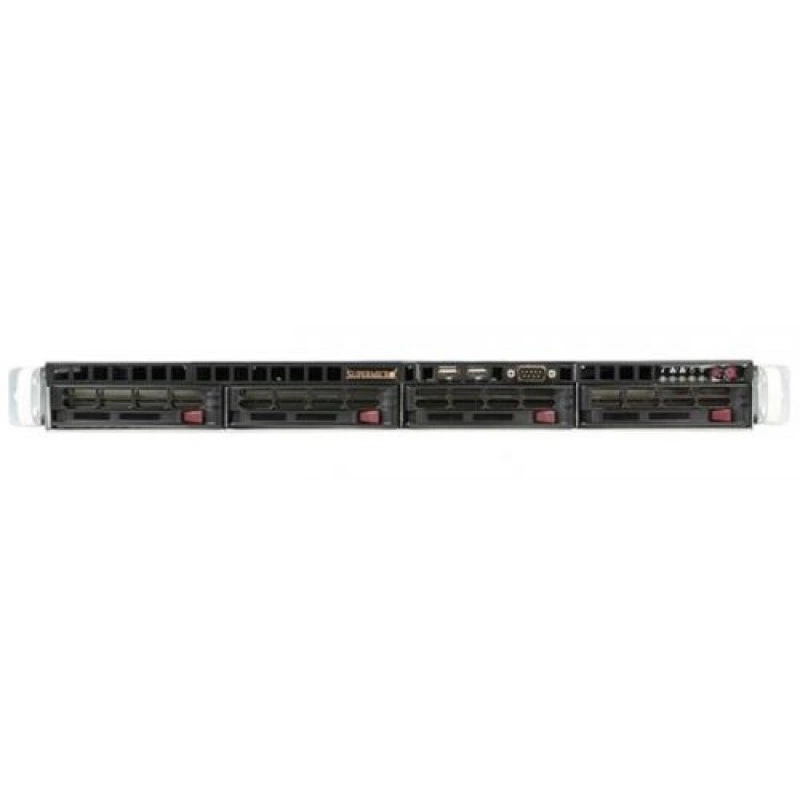

Управление и индикация

• Кнопки: Power, System Reset.
• Индикация: 2x Network activity LEDs, Hard drive activity LED, Power LED, System Overheat LED.
• Графический контроллер: Aspeed AST2400.

Совместимость

• Сокет: LGA2011-3.
• Процессорная платформа: Intel Xeon.
• Поддержка накопителей: SATA 6 Gb/s.

Размеры и физические параметры

• Габариты: 437 x 43 x 503 мм.
• Вес нетто: 8 кг.
• Цвет корпуса: черный.

Применение

Платформа подходит для сборки серверов в стойку, где требуется компактное 1U-исполнение, один процессор Intel Xeon, поддержка DDR4 и подключение SATA-накопителей. Ее используют как основу для серверных задач с сетевыми интерфейсами, удаленным управлением и RAID-массивами, когда важны базовые серверные функции, предсказуемая компоновка и набор интерфейсов для подключения периферии и управления.

Наличие четырех внутренних вентиляторов, IPMI-разъема и световой индикации делает систему удобной для размещения в серверных шкафах и эксплуатации в составе стандартной ИТ-инфраструктуры. Конструкция с четырьмя отсеками 3.5" и поддержкой карт расширения Full Height / Full Profile позволяет использовать платформу в сценариях, где требуется сочетание дисковой емкости и дополнительных интерфейсных возможностей.
