Сервер 1U Supermicro SYS-5019P-WT (СУПЕРМИКРО)

Основная информация о 1U сервере Supermicro

SuperServer 5019P-WT - это стоечный сервер формата 1U на базе интегрированной платы Super X11SPW-TF и шасси CSE-815TQC-605WB. Модель рассчитана на серверные задачи с акцентом на обработку данных, хранение информации, использование в дата-центрах и на защитных периметрах. Корпус выполнен в черном цвете, а конструкция предусматривает компактное размещение оборудования в стойке при сохранении расширения, сетевых интерфейсов и сервисных возможностей.

Функциональные возможности SYS-5019P-WT

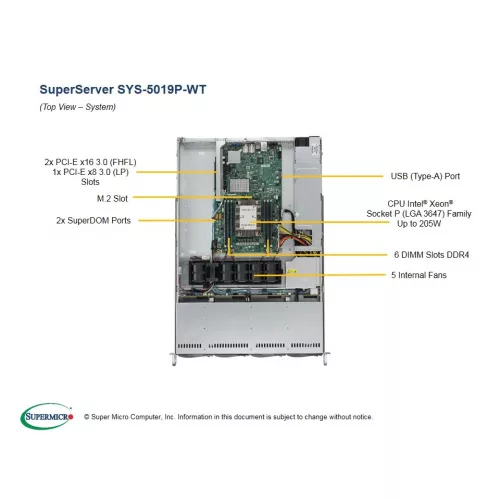

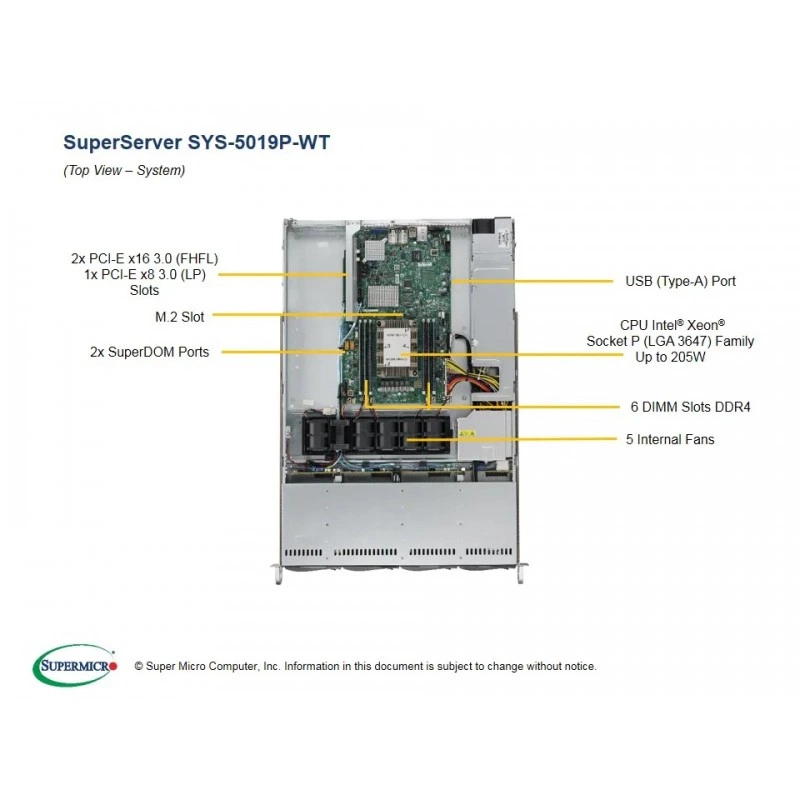

Сервер поддерживает один процессор Socket P (LGA 3647) для платформ Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable с расчетным диапазоном TDP 70-205 W. Платформа рассчитана на установку до 28 ядер, а для поддержки части процессоров 2nd Gen Intel Xeon Scalable требуется BIOS версии 3.2 или выше. Система оснащена 6 слотами DIMM и поддерживает до 1,5 ТБ памяти 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM, а также режимы 2933/2666/2400/2133 MHz ECC DDR4 RDIMM/LRDIMM.

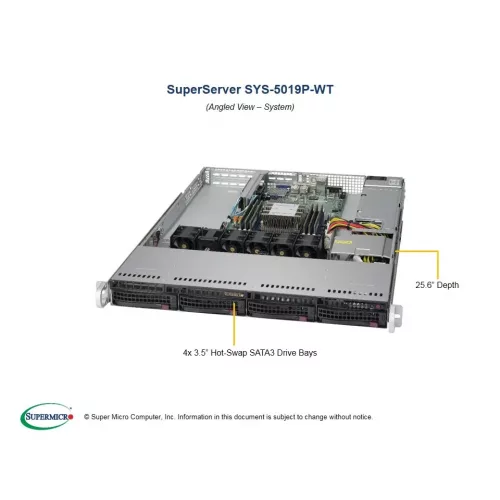

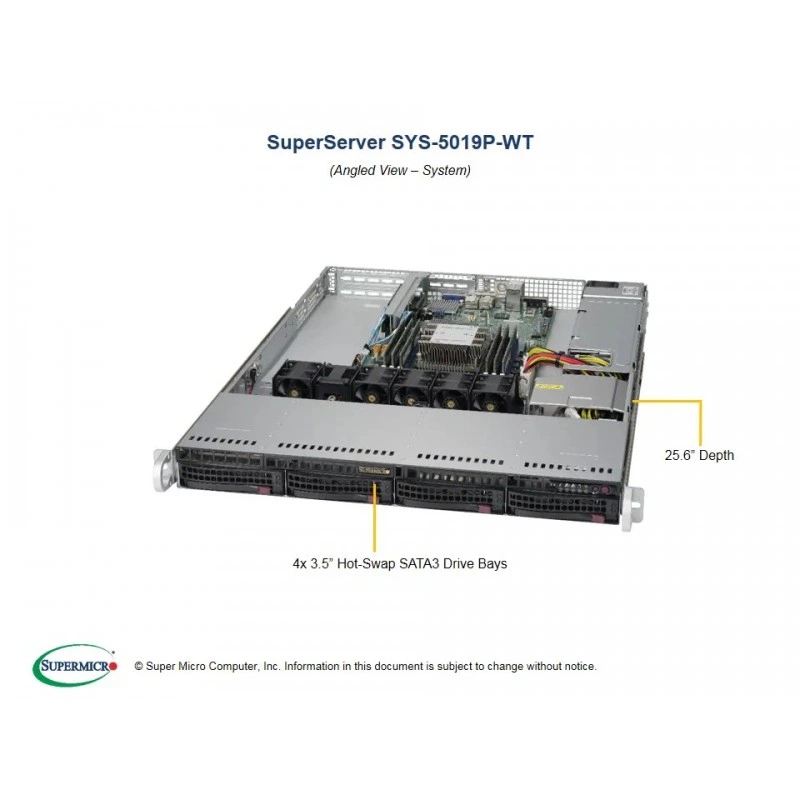

Встроенная логика основана на чипсете Intel C622. Для хранения данных предусмотрены 10 портов SATA3 6 Gbps, поддержка RAID 0, 1, 5, 10, а также 4 hot-swap отсека для 3,5-дюймовых SATA3 накопителей. Дополнительно есть 1 slim DVD-ROM bay и 1 слот M.2 с интерфейсом PCI-E 3.0 x4 и SATA, форм-факторами 2280 и 22110, ключом M-Key и double height connector. Сервер имеет 2 слота PCI-E 3.0 x16 FHFL и 1 слот PCI-E 3.0 x8 LP.

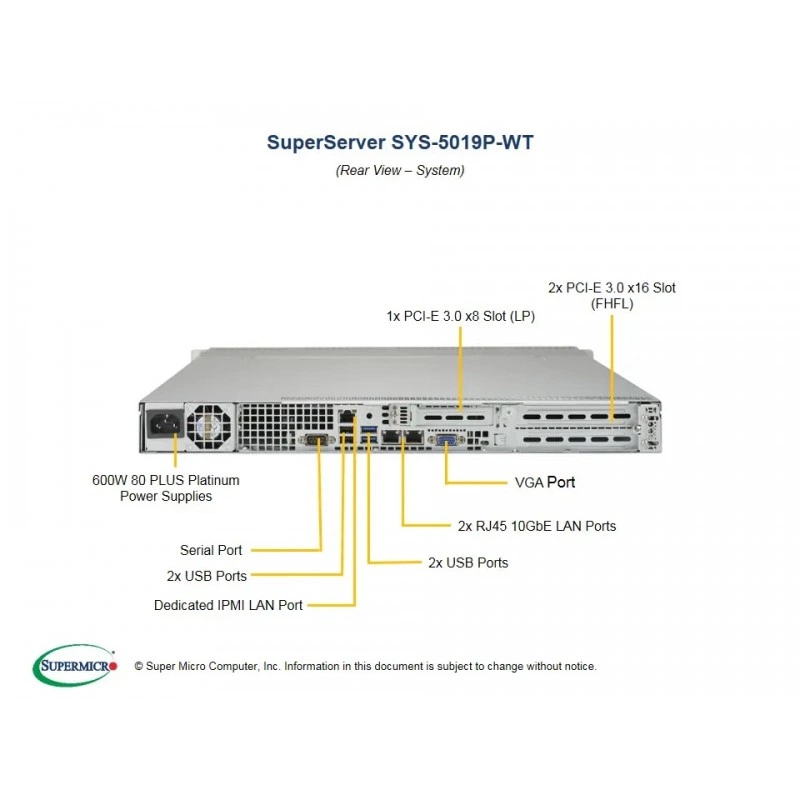

Сетевые возможности включают 2 порта RJ45 10GBase-T на контроллерах Intel X722 + X557 и отдельный RJ45-порт для IPMI. В составе интерфейсов также есть 1 VGA, 2 COM, 5 USB 3.0 и 7 USB 2.0, а также 2 порта SuperDOM с встроенным питанием. Для удаленного управления предусмотрены IPMI 2.0, virtual media over LAN и KVM-over-LAN.

Технические особенности

• Процессор: один Socket P (LGA 3647).
• Поддержка CPU: Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable.
• Максимальное число ядер: до 28.
• Память: 6 DIMM slots, до 1,5 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM.
• Частоты памяти: 2933/2666/2400/2133 MHz.
• Чипсет: Intel C622.
• SATA: 10 портов SATA3 6 Gbps.
• RAID: 0, 1, 5, 10.
• Сеть: 2x RJ45 10GBase-T.
• Управление: IPMI 2.0, KVM-over-LAN, virtual media over LAN.
• BIOS: AMI 32Mb SPI Flash ROM.
• Видео: ASPEED AST2500 BMC.
• Расширение: 2x PCI-E 3.0 x16 FHFL и 1x PCI-E 3.0 x8 LP.
• M.2: PCI-E 3.0 x4 и SATA, 2280/22110, M-Key.
• Охлаждение: 5 PWM вентиляторов 40x56 мм и 1 дополнительный вентилятор для AOC.
• Питание: 600 W High-Efficiency Power Supply с PMBus 1.2, I2C, PFC и Digital Switching.
• Вход питания: 100-240 V, 50-60 Hz.
• Выходы питания: +3.3 V 15 A, +5 V 18 A, +5V standby 3 A, +12 V 49 A, -12 V 0.5 A.
• Сертификация БП: Platinum Certified.
• Габариты: 1.7" x 17.2" x 25.6".
• Масса: 46 lbs брутто, 22 lbs нетто.
• Цвет: Black.
• Соответствие: RoHS Compliant.
• Температура эксплуатации: 10 °C ~ 35 °C.
• Температура хранения: -40 °C ~ 70 °C.
• Влажность при эксплуатации: 8% ~ 90% без конденсации.
• Влажность при хранении: 5% ~ 95% без конденсации.

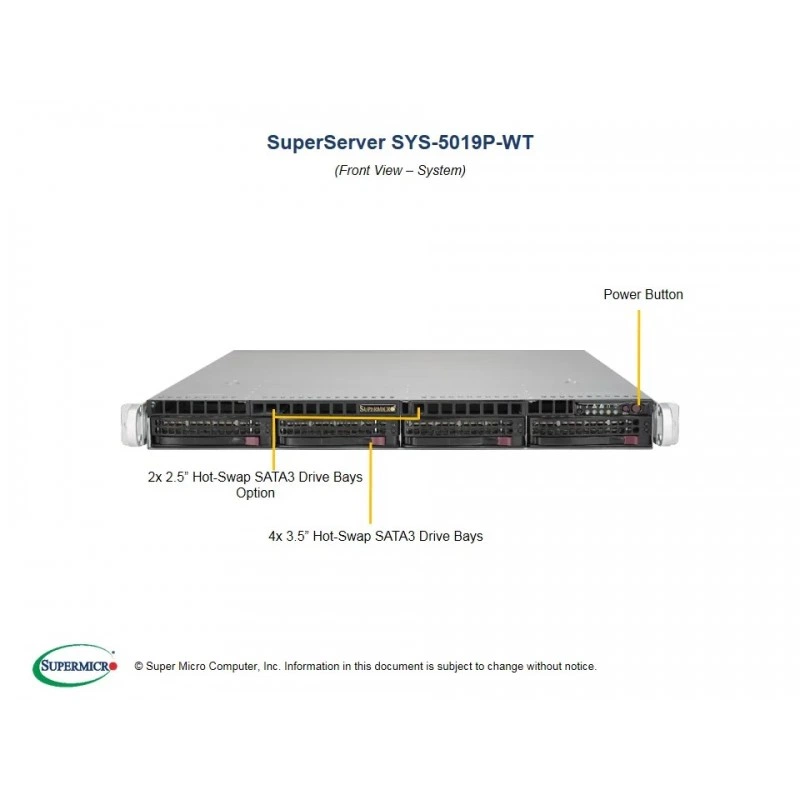

В составе панели управления предусмотрены кнопки Power On/Off и System Reset, а также индикаторы питания, активности диска, сетевой активности, системной информации и статуса температуры. Конструкция и перечень компонентов ориентированы на обслуживание серверных инсталляций, подключение дополнительных контроллеров и использование совместимых сетевых и RAID-расширений.

Применение

• Обработка баз данных и хранение данных.
• Серверные задачи в дата-центрах.
• Пограничные и периметровые сценарии, включая firewall-системы.
• Инфраструктура с требованиями к удаленному управлению и компактному форм-фактору 1U.

Совместимость

• Материнская плата: Super X11SPW-TF.
• Шасси: CSE-815TQC-605WB.
• Поддерживаемые CPU: Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable.
• Требование для части CPU: BIOS версии 3.2 или выше.
• Поддержка AOC и дополнительных опций для охлаждения, хранения и сетевых интерфейсов.
• Совместимые модули TPM: AOM-TPM-9670V и AOM-TPM-9671V.

Монтаж и эксплуатация

• Форм-фактор: 1U Rackmount.
• Высота: 1.7" (43 mm).
• Ширина: 17.2" (437 mm).
• Глубина: 25.6" (650 mm).
• Упаковка: 23.5" x 8.5" x 33.7".
• Управление вентиляторами: PWM, tachometer monitoring и thermal control.
• Фронтальные элементы: кнопка включения/выключения и кнопка сброса.

Комплектация

• Материнская плата MBD-X11SPW-TF.
• Шасси CSE-815TQC-605WB.
• Бэкплейн BPN-SAS3-815TQ.
• Кабели CBL-0180L-01, CBL-0296L и CBL-CDAT-0660.
• Вентиляторы FAN-0156L4.
• Радиатор SNK-P0067PS.
• Блок питания PWS-605P-1H.
• Задняя панель MCP-240-00097-0N.
• Краткое руководство MNL-1921-QRG.

Логистические данные

• Масса брутто: 46 lbs (20.87 kg).
• Масса нетто: 22 lbs (9.98 kg).
• Упаковочные размеры: 23.5" (W) x 8.5" (H) x 33.7" (L).
