Сервер Supermicro SYS-5019P-WTR (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer 5019P-WTR - это 1U серверная платформа Supermicro формата rackmount для задач, где важны плотность размещения, производительность и интеграция в серверную стойку. Модель построена на однопроцессорной архитектуре с сокетом LGA 3647 и поддерживает процессоры Intel Xeon Scalable второго поколения, а также Intel Xeon Scalable первого поколения. Платформа ориентирована на обработку баз данных, хранение данных, вычисления в центре обработки данных и firewall-сценарии.

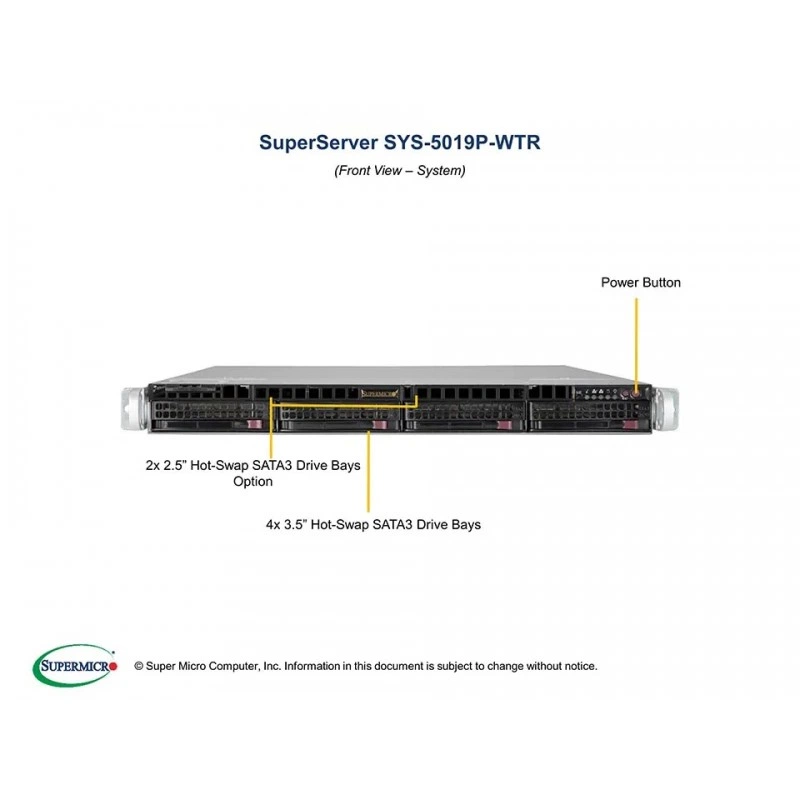

Сервер использует системную плату Super X11SPW-TF и шасси 1U rackmount. Конструкция рассчитана на установку в стоечную инфраструктуру, а цвет исполнения корпуса - черный. Для хранения данных предусмотрены 4 hot-swap отсека 3.5" SATA3, а также M.2-интерфейс с поддержкой PCI-E 3.0 x4 и SATA. В составе также заявлены средства удаленного управления, мониторинга и расширения, необходимые для серверной эксплуатации.

Функциональные возможности SYS-5019P-WTR

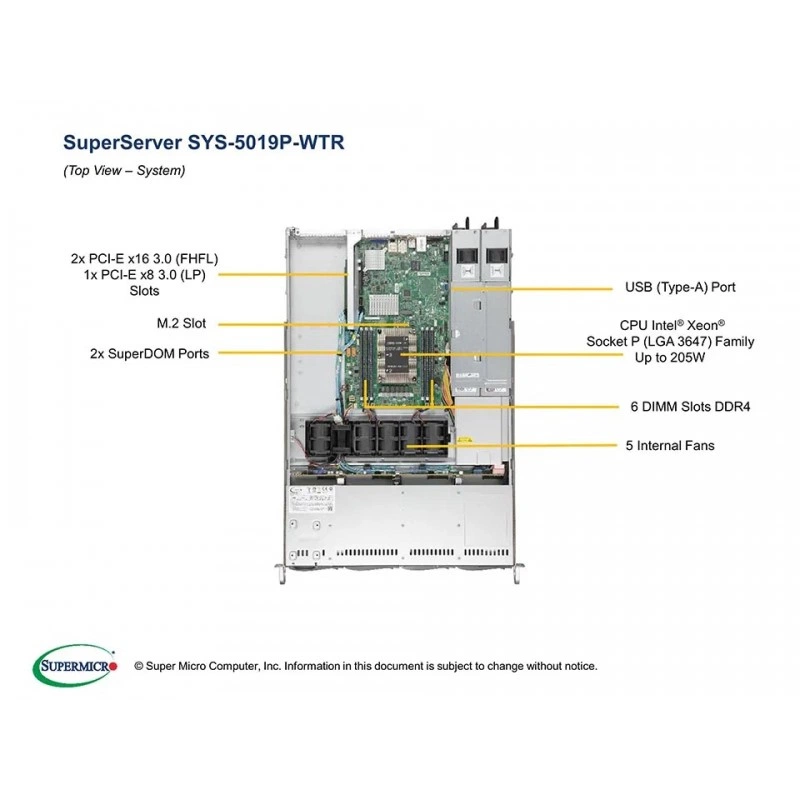

Платформа рассчитана на один процессор и поддерживает CPU с TDP от 70 до 205 Вт. В системе предусмотрено 6 слотов DIMM и поддержка до 1.5 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM. Для расширения доступны 2 слота PCI-E 3.0 x16 (FHFL) и 1 слот PCI-E 3.0 x8 (LP), что позволяет использовать дополнительные контроллеры, сетевые карты и другие платы расширения.

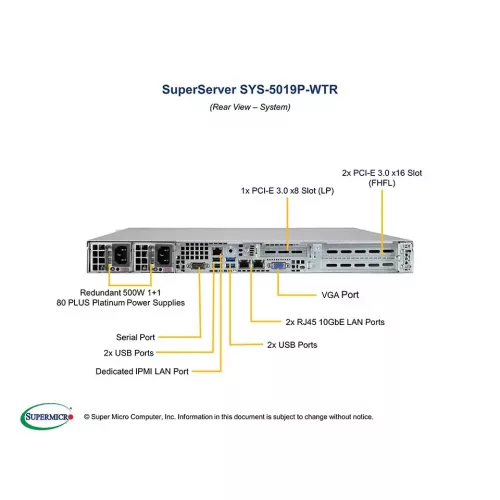

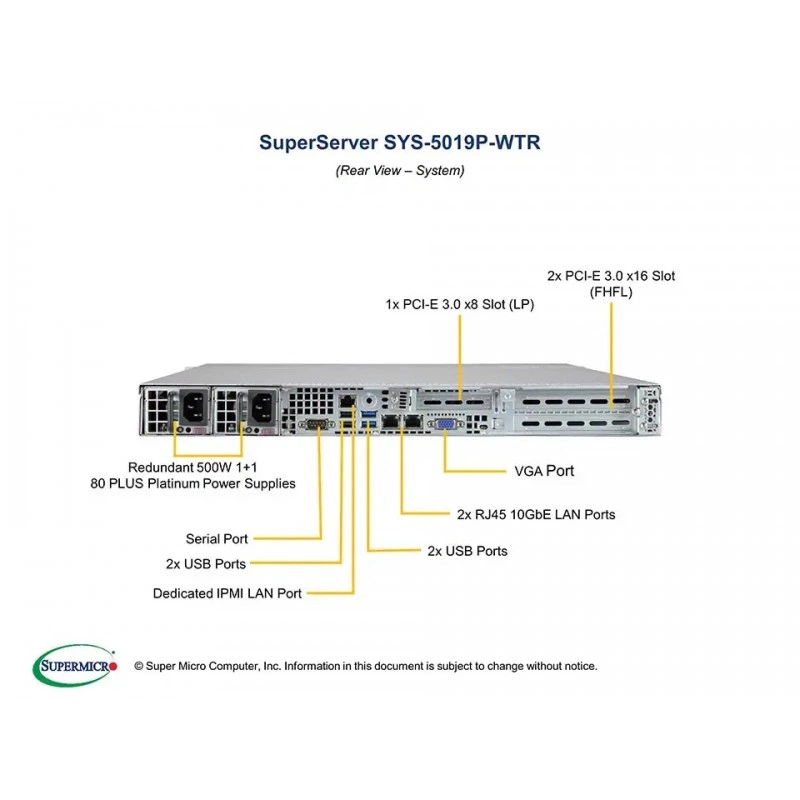

Сетевой подсистемой служат 2 порта RJ45 10GBase-T на базе Intel X722 + X557, а для администрирования предусмотрен выделенный IPMI LAN-порт. Встроенные интерфейсы включают 1 VGA, 2 COM, 5 USB 3.0 и 7 USB 2.0, а также 2 порта SuperDOM с питанием. Сервер поддерживает IPMI 2.0, KVM over LAN, virtual media, Intel Node Manager, NMI, SPM, SUM, SuperDoctor 5 и Watch Dog.

Технические особенности

Основа системы - чипсет Intel C622. BIOS выполнен на AMI 32Mb SPI Flash ROM. Для подсистемы хранения данных заявлены SATA3 6Gbps и RAID 0, 1, 5, 10. Охлаждение обеспечивается 5 PWM вентиляторами с противовращением формата 40 x 56 мм, а также предусмотрен дополнительный вентилятор для AOC в качестве опции.

Блок питания выполнен по схеме резервирования: 2 redundant power supplies по 500 Вт с поддержкой PMBus и Platinum Certified. Диапазон входного напряжения составляет 100-240 Vac, 50-60 Hz, 6.1-2.6 A. Для питания по шине +12V заявлено до 42A, по +5Vsb до 4A, а через распределитель питания доступны линии +5V 25A, +3.3V 12A и -12V 0.6A.

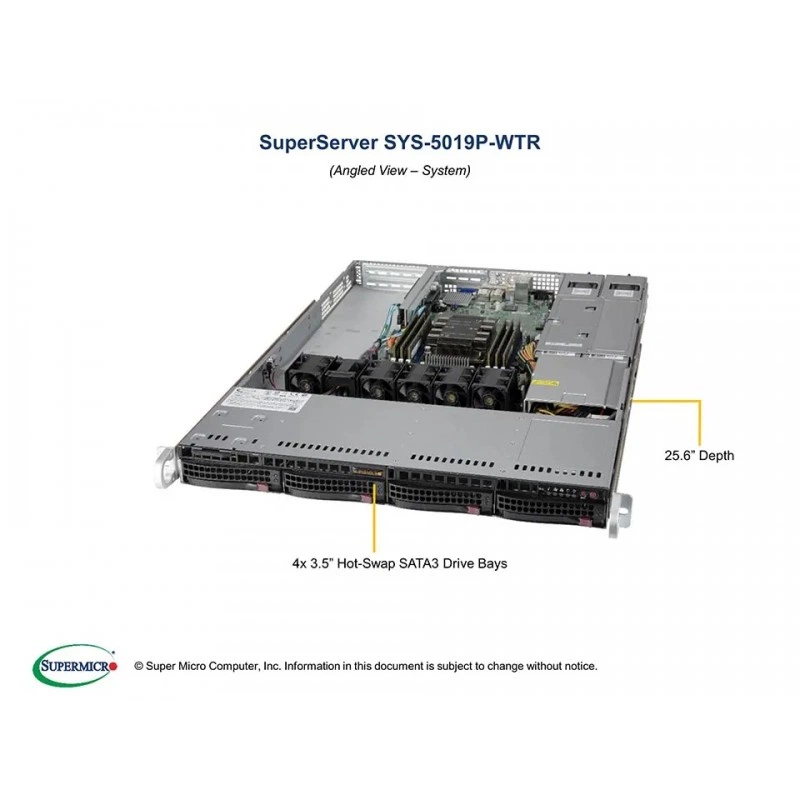

Габариты корпуса: высота 1.7" (43 мм), ширина 17.2" (437 мм), глубина 25.6" (650 мм). Размер транспортной упаковки: 23.5" (W) x 8.5" (H) x 33.7" (L). Масса нетто - 24 lbs (10.89 кг), масса брутто - 48 lbs (21.77 кг). Доступный цвет корпуса - черный. Сервер соответствует RoHS. Рабочая температура составляет 10°C ~ 35°C, температура хранения и нерабочая температура - от -40°C до 70°C, допустимая влажность при работе - 8% до 90% без конденсации, при хранении - 5% до 95% без конденсации.

Применение

Модель подходит для серверной стойки и может использоваться в инфраструктуре, где требуется компактная 1U-платформа с резервируемым питанием, быстрыми сетевыми интерфейсами, поддержкой удаленного администрирования и возможностью установки дополнительных адаптеров и накопителей. Платформа удобна для разворачивания в задачах обработки данных, хранения, сетевой безопасности и эксплуатации в дата-центре.

Совместимость

В качестве совместимой системной платы указана Super X11SPW-TF. В списке стандартных и опциональных элементов присутствуют riser-карты, сетевые адаптеры, RAID-контроллеры, CacheVault-решения, TPM-модули, передние панели, салазки и комплекты конвертации 3.5" в 2.5". Также отмечены списки протестированных накопителей, совместимых GPU и сетевых карт.

Монтаж и эксплуатация

Сервер рассчитан на установку в стойку. Для корпуса предусмотрен rail set quick/quick, а также передняя панель с кнопкой включения/выключения, кнопкой перезагрузки и индикаторами питания, активности дисков, сети и системной информации. Система поддерживает аппаратный мониторинг температур, вентиляторов, напряжений и состояния компонентов. В стандартной поставке возможны избыточные детали, которые не всегда отгружаются, включая дополнительные tray, вентиляторы, riser-brackets, air shrouds, IO shields и кабели.

Комплектация

В перечне поставки указаны материнская плата MBD-X11SPW-TF, шасси CSE-815TQC-R504WB2, backplane BPN-SAS3-815TQ, кабели, вентиляторы, manual, riser cards, heatsink, 2 блока питания PWS-504P-1R, power distributor, front panel, rail set и другие внутренние элементы. Также перечислены опциональные части, включая дополнительные GPU-элементы, конвертерные trays, DVD-ROM/DVD-RW аксессуары, USB/COM tray, storage controller cards, CacheVault, network cards, front bezels и TPM security modules.

Логистические данные

Вес нетто и брутто, а также размеры упаковки подтверждены для транспортировки и складской обработки. Для логистики следует учитывать массу 24 lbs нетто и 48 lbs брутто, а также упаковочные габариты 23.5" x 8.5" x 33.7". Эти данные полезны при планировании размещения, перевозки и приемки оборудования.

Упаковка и маркировка

Корпус поставляется в черном исполнении. В списке частей указаны внутренние элементы, а также примечание о том, что части со звездочкой находятся внутри шасси и часть избыточных деталей может не отгружаться. Это следует учитывать при приемке и сверке комплекта.
