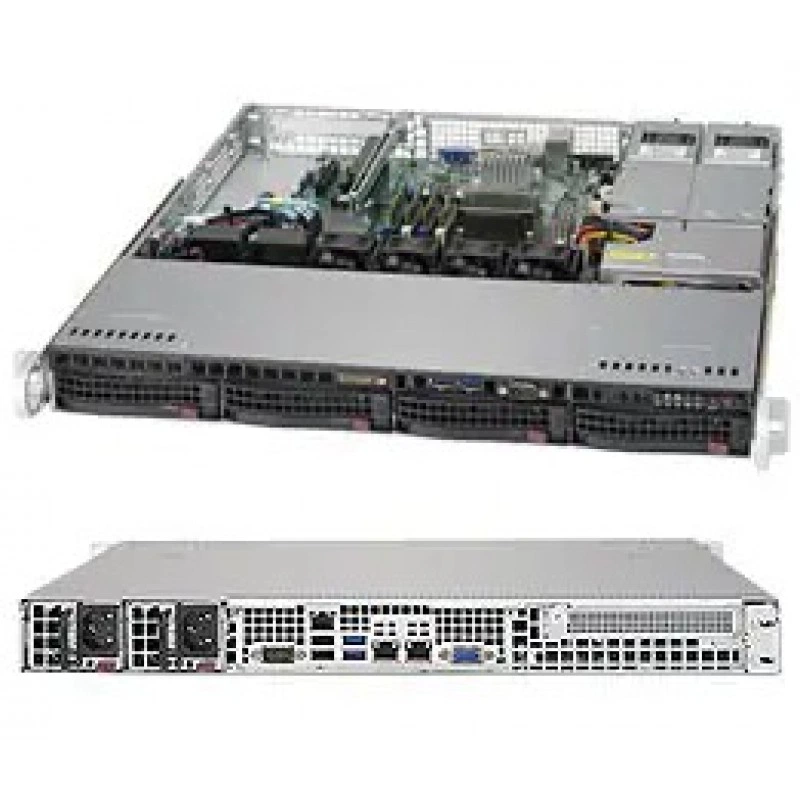

Серверная платформа SUPERMICRO 5019S-MR-G1585L SYS-5019S-MR-G1585L

BIOS и прошивка

Тип BIOS

8MB SPI Flash EEPROM с AMI BIOS

Встроенные устройства

SATA

SATA3 (6Gbps) через C236 контроллер RAID 0, 1, 5, 10 Поддержка

Сетевые контроллеры

два Intel® i350 Gigabit Ethernet сетевых портов LAN Поддерживает 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Чипсет

Intel® C236 чипсет

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) портов с Встроенный питание

SATA

6 SATA3 (6Gbps) портов

USB

5 USB 3.0 портов (2 Сзади + 2 внутренних разъёмов + 1 Тип A) 8 USB 2.0 портов (2 Сзади + 6 внутренних разъёмов)

Видео

1 VGA порт

Последовательные интерфейсы

2 COM портов (1 Сзади, 1 Спереди)

Сетевые интерфейсы

2 RJ45 Gigabit Ethernet сетевых портов LAN 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 54.5 x 40 x 220 mm

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2 Индикаторы сетевой активности Индикатор состояния системы

Мониторинг состояния

Дополнительные возможности

Обнаружение вскрытия корпуса Вскрытие корпуса внутренний разъём RoHS, Halogen Free

Контроль вентиляторов

Всего 5 вентилятор внутренних разъёмов с поддержкой до 5 вентиляторы 4 Вентиляторы с контролем состояния по тахометру Мониторинг состояния для управления скоростью Контроль состояния для управления включением и выключением Управление скоростью вентиляторов с низким уровнем шума Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль напряжений

Мониторинг для CPU ядер, +3.3V, +5V, +12V, +5V дежурное питание, VBAT, HT, Память, чипсет Напряжения.

Контроль температуры

Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Логика измерения температуры по I2C Thermal Monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

Индикатор состояния системы Режим ожидания Статический Индикатор LED UID/Удалённый UID

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

4x 3.5" с горячей заменой SATA3 отсеков для накопителей

Опциональные отсеки

Опционально 2.5" накопитель Адаптер Опционально slim DVD накопитель

Охлаждение и вентиляция

Вентиляторы

4x 40x28mm 4-контактов PWM охлаждение вентиляторы Опционально 1x 40x28mm PWM вентилятор

Питание

+5Vsb

макс.: 3A / мин.: 0A

Входное питание

100 - 240Vac / 6.0 - 3.0A / 50-60Hz 200 - 240Vdc / 3.4 - 3.2A (Только CCC)

Выходная мощность

400W

Класс эффективности БП

Сертификация уровня Platinum   [ Отчёт об испытаниях ]

Линия +12V

макс.: 33A / мин.: 0.5A

Тип выхода

Разъём с позолоченными контактами, совместимый с Molex 45984-4343

Подключение и интерфейсы

Видео

ASPEED AST2400 BMC

Процессорная подсистема

Процессоры

Один сокет FCBGA1440 Intel® Xeon® процессор E3-1585L v5 4 ядер, 8 потоков, CPU TDP Поддержка 45W

Размеры и физические параметры

Вес брутто

33 lbs (15.0 kg)

Вес нетто

20 lbs (9.1 kg)

Высота

1.7" (43mm)

Габариты упаковки

8.5" (H) x 24" (W) x 29.5" (D)

Глубина

19.85" (503mm)

Модель корпуса

CSE-813MFTQC-R407CB

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки Обнаруживает двухбитовые ошибки (при использовании памяти ECC)

Напряжение памяти

1.2 V

Память

4x 288-контактов DDR4 слотов DIMM до 64GB Небуферизованная ECC SO-DIMM

Поддерживаемые модули DIMM

16GB, 8GB, 4GB

Тип памяти

2133/1866/1600MHz ECC DDR4 SDRAM 72-бит, 288-контактов (UDIMM) Модули DIMM с позолоченными контактами

Слоты расширения

PCI Express

1 PCI-E 3.0 x8 (в x16) AOC слот

Разъёмы M.2

1x M.2 Интерфейс: PCI-E 3.0 x4 и SATA Форм-фактор: 2242, 2280, 22110 Key: M-Key Double Высота разъём

Совместимость

Интегрированная материнская плата

X11SSH-GF-1585L

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
