Сервер Supermicro SuperServer 5019S-WR SYS-5019S-WR (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer 5019S-WR - это 1U rackmount-сервер Supermicro на базе интегрированной платформы с материнской платой Super X11SSW-F. Модель ориентирована на задачи, где важны компактный форм-фактор, достаточная вычислительная мощность, поддержка накопителей SATA и возможность установки сетевых и управляющих компонентов серверного класса.

Сервер относится к линейке Mainstream и WIO. Он использует один сокет H4 (LGA 1151) и поддерживает процессоры Intel Xeon E3-1200 v6/v5, Intel Core i3 7-го и 6-го поколений, Intel Pentium и Intel Celeron. Для платформы предусмотрены аппаратные средства удаленного управления, мониторинга, резервного питания и поддержки серверных интерфейсов.

Функциональные возможности SYS-5019S-WR

Платформа SYS-5019S-WR рассчитана на сборку компактного серверного решения с 4 горячезаменяемыми отсеками 3.5" SATA3 и поддержкой дополнительных опций для хранения данных и расширения функциональности. В составе предусмотрены возможности IPMI 2.0, KVM-over-LAN, virtual media over LAN, а также контроль состояния питания, вентиляторов, температур и напряжений.

Система поддерживает установку серверной памяти DDR4 ECC UDIMM, работу с RAID 0, 1, 5, 10 на базе SATA3 контроллера, использование M.2-накопителя через интерфейс PCI-E 3.0 x4 и SATA, а также расширение через PCI-E слоты и riser-карты. Для сетевого подключения предусмотрены два гигабитных порта на Intel I210-AT и отдельный выделенный IPMI-порт.

Технические особенности

• Форм-фактор: 1U Rackmount.
• Материнская плата: Super X11SSW-F.
• Процессорный разъем: один сокет H4 (LGA 1151).
• Поддерживаемые процессоры: Intel Xeon E3-1200 v6/v5, Intel Core i3 7-го и 6-го поколений, Intel Pentium, Intel Celeron.
• Ограничение по TDP: до 80 Вт.
• Чипсет: Intel C236.
• Оперативная память: 4 слота 288-pin DDR4 DIMM, до 64 ГБ DDR4 ECC UDIMM.
• Поддерживаемые частоты памяти: 2400 / 2133 / 1866 / 1600 МГц.
• Напряжение памяти: 1.2 В.
• Защита памяти: исправление одиночных ошибок и обнаружение двойных ошибок ECC.
• Хранилище: 6 SATA3 портов (6Gbps) и поддержка RAID 0, 1, 5, 10.

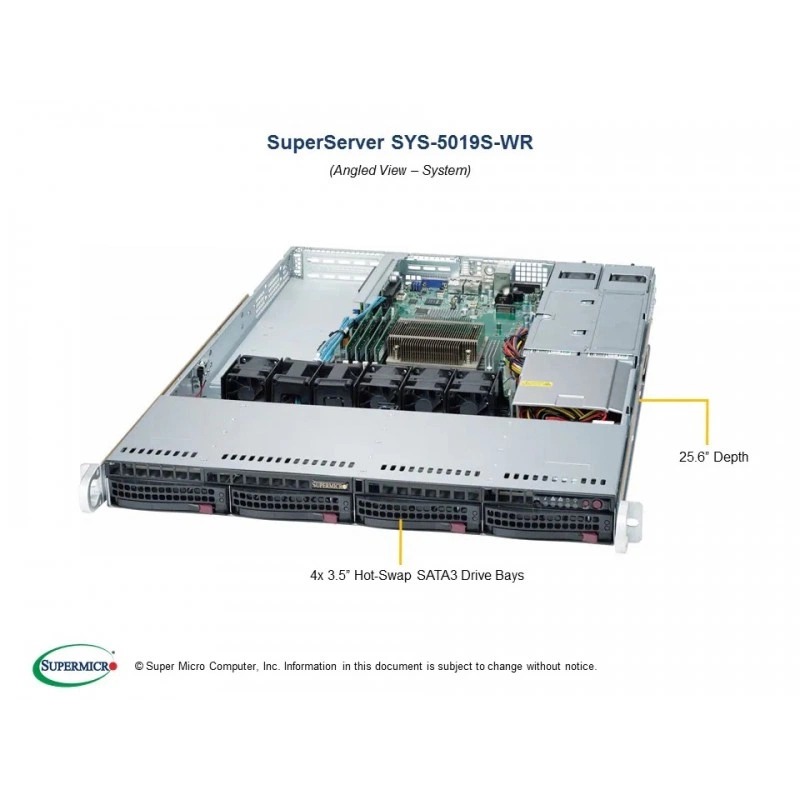

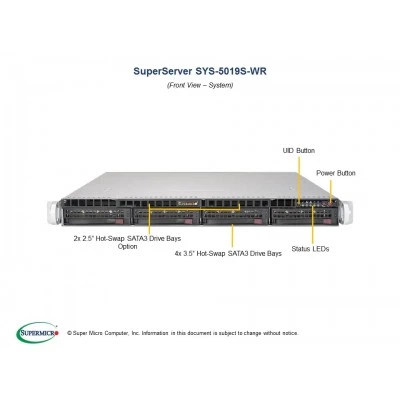

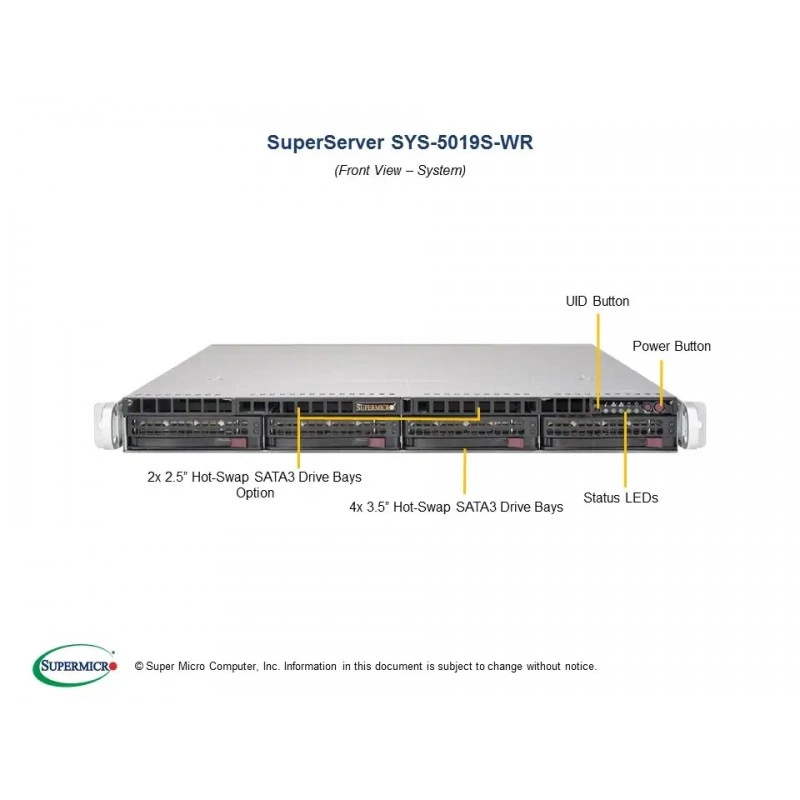

• Отсеки: 4 hot-swap 3.5" SATA3 bay.
• Backplane: SAS/SATA HDD backplane, поддержка SAS требует опциональный SAS controller.
• Сетевые контроллеры: 2 x Intel I210-AT Gigabit Ethernet LAN.

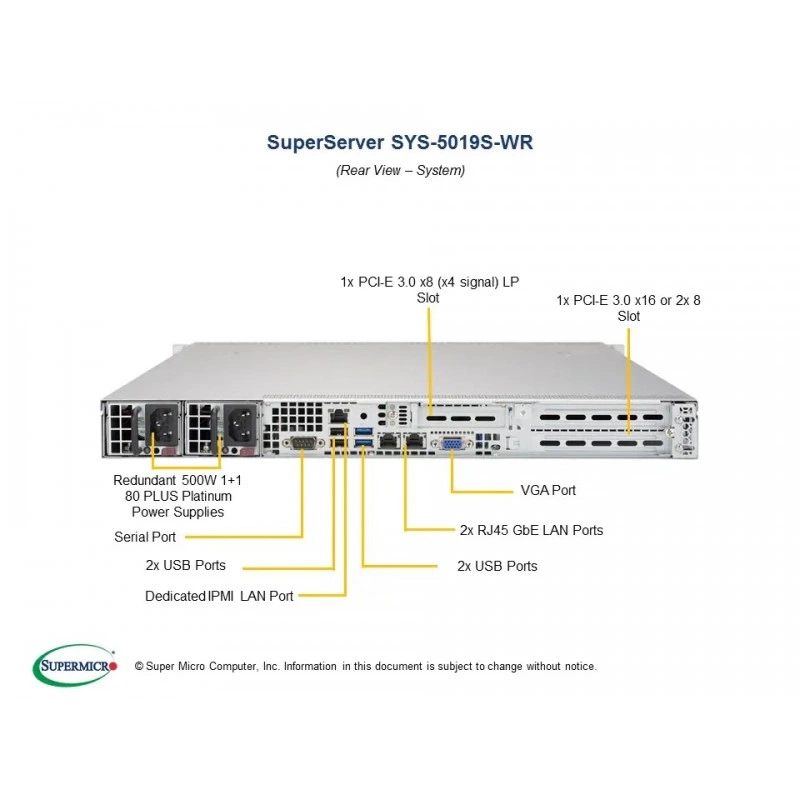

• Сетевые интерфейсы: 2 RJ45 Gigabit Ethernet LAN и 1 RJ45 dedicated IPMI LAN.
• Удаленное управление: IPMI 2.0, virtual media over LAN, KVM-over-LAN.
• BMC: ASPEED AST2400.
• Видео: ASPEED AST2400 BMC, 1 VGA порт.
• Порты USB: 5 USB 3.0 и 6 USB 2.0.
• COM: 2 COM порта.
• SuperDOM: 2 порта с питанием.

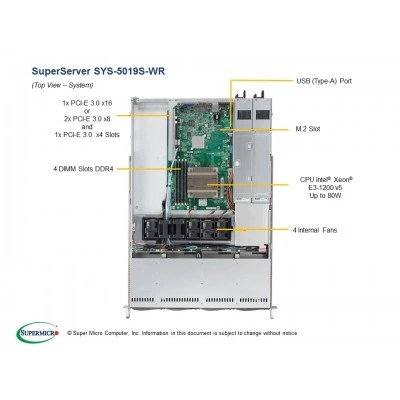

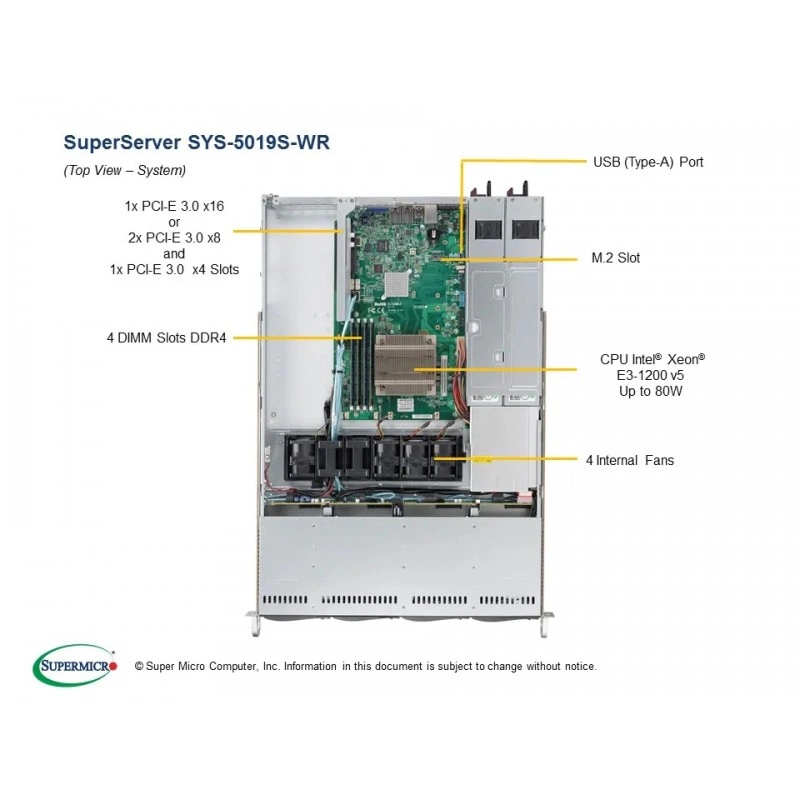

• Слоты расширения: 1 PCI-E 3.0 x16 или 2 x PCI-E 3.0 x8, дополнительно 1 PCI-E 3.0 x4.
• M.2: один слот M.2 с интерфейсом PCI-E 3.0 x4 и SATA, форм-факторы 2260 / 2280 / 22110, ключ M-Key.
• Охлаждение: 4 вентилятора 40x40x56 мм с противовращением, возможна опция 2 дополнительных вентиляторов.
• Блоки питания: 2 x 500W redundant, high-efficiency 94+%, Platinum Certified, PMBus.
• BIOS: 8MB SPI Flash EEPROM with AMI BIOS.
• Мониторинг: контроль напряжений, температур, вентиляторов и индикаторов состояния.
• Экологические параметры: рабочая температура 10°C to 35°C, хранение -40°C to 70°C, рабочая влажность 8% to 90% без конденсации, хранение 5% to 95% без конденсации.
• Соответствие: RoHS Compliant, Halogen Free.
• Цвет корпуса: Black.

Применение

Сервер подходит для компактных корпоративных инсталляций, где требуется надежная 1U-платформа с возможностью организации локального хранения данных, базового RAID-массива, удаленного администрирования и установки процессоров Intel серверного и десктопного класса. Модель может использоваться в офисной серверной инфраструктуре, в качестве узла общего назначения, в небольших вычислительных системах, а также в сценариях, где важны контроль состояния системы и возможность расширения через PCI-E и M.2.

Совместимость

• Совместим с процессорами Intel Xeon E3-1200 v6/v5, Intel Core i3 7-го и 6-го поколений, Intel Pentium и Intel Celeron для сокета LGA 1151.
• BIOS version 2.0 or above required for Intel Xeon E3-1200 v6 series and 7th Gen Intel Core processors.
• Для SAS-режима backplane требуется опциональный SAS controller.
• Поддерживаются опции: 3.5" to 2.5" converter tray, slim DVD-ROM/DVD-RW, внутренние 2.5" trays, hot-swap 2.5" kit, storage controller cards, CacheVault, network cards, front bezels, TPM 1.2 и TPM 2.0 module.

Монтаж и эксплуатация

• Корпус выполнен в формате 1U rackmount и рассчитан на установку в серверную стойку.
• Габариты шасси: 1.7" (43 мм) по высоте, 17.2" (437 мм) по ширине, 25.6" (650 мм) по глубине.
• Размер упаковки: 23.5" (W) x 8.5" (H) x 33.7" (L).
• Вес нетто: 24 lbs (10.9 kg).
• Вес брутто: 35 lbs (15.9 kg).
• Операционная температура: от 10°C до 35°C.
• Неоперационная температура: от -40°C до 70°C.
• Рабочая влажность: от 8% до 90% без конденсации.
• Влажность при хранении: от 5% до 95% без конденсации.

Комплектация

• Материнская плата MBD-X11SSW-F.
• Шасси CSE-815TQC-R504WB.
• Backplane BPN-SAS3-815TQ.
• 2 блока питания PWS-504P-1R.
• 4 вентилятора FAN-0156L4.
• Riser card RSC-R1UW-E8R.
• Riser card RSC-W-68.
• Воздушный кожух MCP-310-19002-0N.
• Кабели CBL-0180L-01 и CBL-CDAT-0662.
• Руководство MNL-1798-QRG.
• Радиатор SNK-P0046P.

Ограничения и условия использования

• Система поставляется в черном исполнении.
• Опорный набор характеристик и фотографий может показывать вариант конфигурации с опциональными частями.
• Для работы с процессорами Intel Xeon E3-1200 v6 и 7-го поколения Intel Core требуется BIOS версии 2.0 или выше.

Логистические данные

• Вес брутто: 15.9 kg.
• Вес нетто: 10.9 kg.
• Транспортные размеры упаковки: 23.5" x 8.5" x 33.7".

Упаковка и маркировка

• Модель в упаковке маркируется как SYS-5019S-WR.
• Код изделия в спецификации: SuperServer 5019S-WR.
• Цвет: Black.
