Сервер SuperServer 5029P-WTR Supermicro SYS-5029P-WTR (СУПЕРМИКРО)

Основная информация о сервере SuperServer Supermicro

SuperServer 5029P-WTR - это серверная платформа формата 2U Rackmount в черном исполнении, построенная на базе интегрированной платы Super X11SPW-TF и ориентированная на задачи обработки данных, хранения, подключения и работы в качестве вычислительного узла. Платформа использует однопроцессорную конфигурацию Socket P (LGA 3647) и поддерживает процессоры Intel Xeon Scalable 2-го поколения, а также Intel Xeon Scalable с рабочим TDP 70-205 Вт. Конструкция рассчитана на использование в средах, где важны плотность размещения, возможности хранения и удобство сервисного обслуживания.

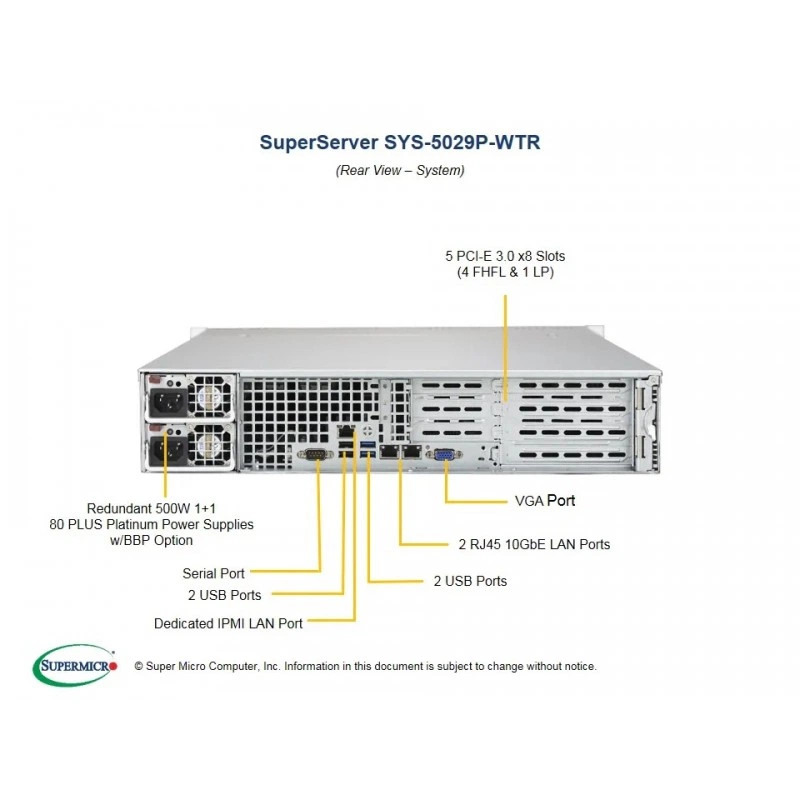

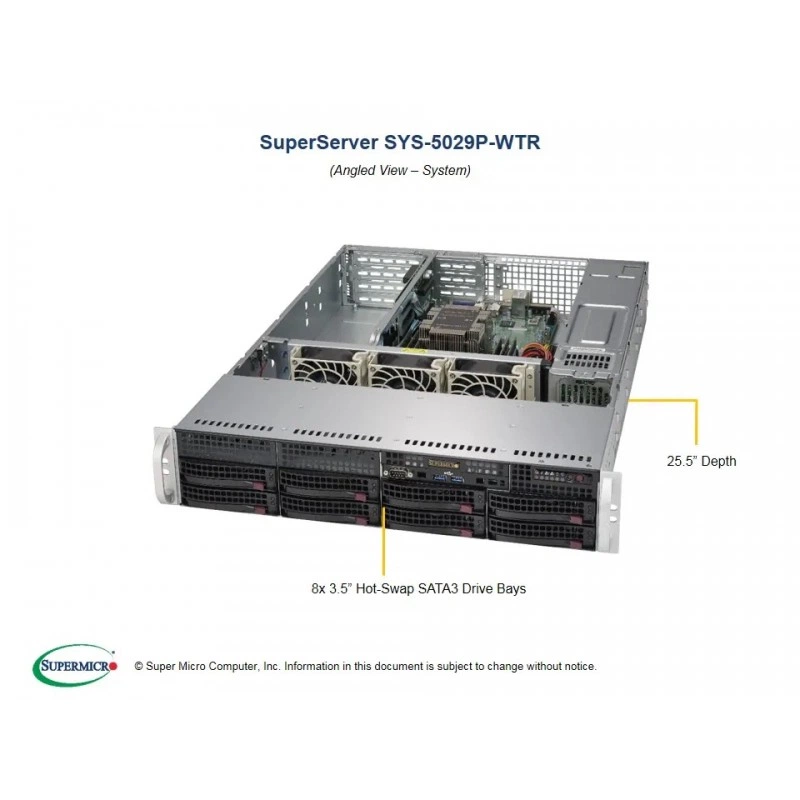

Корпус рассчитан на установку в стойку и содержит 8 hot-swap отсеков для 3,5-дюймовых SATA3 накопителей, один slim DVD-ROM отсек, а также набор интерфейсов для подключения и администрирования. В составе системы предусмотрены два сетевых порта 10GBase-T, выделенный IPMI LAN-порт, VGA, COM, USB 3.0 и USB 2.0, а также два порта SuperDOM с питанием на плате. Для расширения доступны четыре слота PCI-E 3.0 x8 FHFL и один слот PCI-E 3.0 x8 LP. Система поставляется в черном цвете.

Функциональные возможности SYS-5029P-WTR

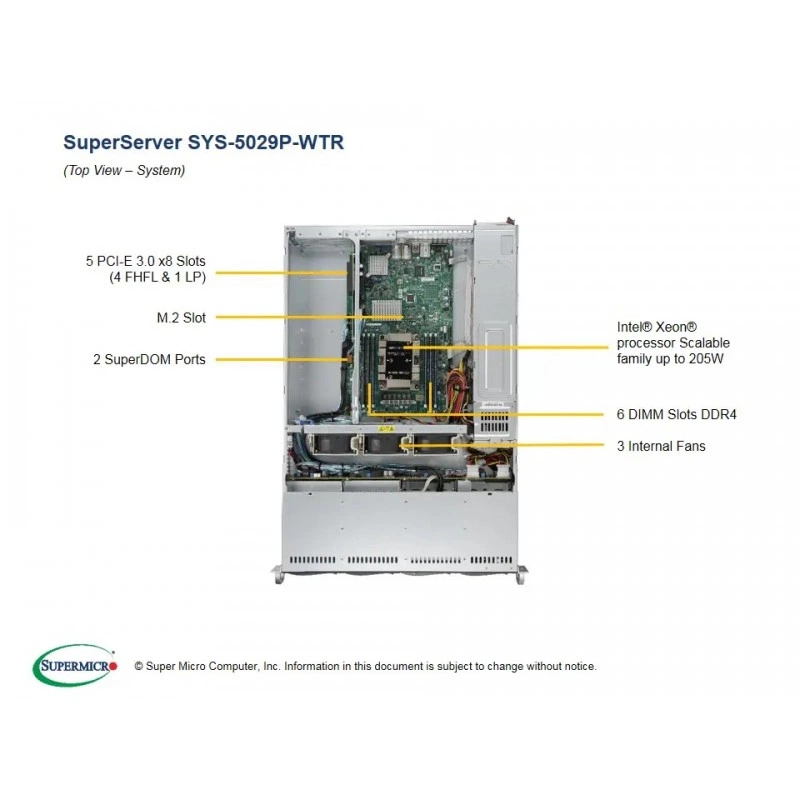

Модель SYS-5029P-WTR предназначена для построения серверов с акцентом на хранение данных, сетевое подключение и обработку бизнес-нагрузок. Платформа поддерживает до 1,5 ТБ памяти DDR4 ECC RDIMM/LRDIMM, работает с модулями частотой до 2933 МГц и использует 6 DIMM-слотов. Это позволяет применять сервер в сценариях, где требуется значительный объем оперативной памяти и стабильная работа с корпоративными приложениями.

Система оснащена контроллером Intel C622 и поддерживает SATA3 6 Гбит/с с RAID 0, 1, 5 и 10. На плате реализованы возможности удаленного управления через IPMI 2.0, включая виртуальные носители по LAN и KVM-over-LAN. Для обслуживания и мониторинга предусмотрены Intel Node Manager, NMI, SPM, SUM, SuperDoctor 5 и Watch Dog. Встроенная подсистема мониторинга контролирует ядра CPU, напряжения чипсета, память, вентиляторы и температурный режим корпуса.

Технические особенности

• Форм-фактор: 2U Rackmount.
• Производитель платформы: Supermicro.
• Модель корпуса: CSE-825TQC-R609WB.
• Интегрированная плата: Super X11SPW-TF.
• Процессорная конфигурация: один Socket P (LGA 3647).
• Поддерживаемые процессоры: Intel Xeon Scalable 2-го поколения и Intel Xeon Scalable.
• Поддерживаемый TDP CPU: 70-205 Вт.
• Максимальное количество ядер: до 28.
• Чипсет: Intel C622.
• Память: 6 DIMM-слотов.
• Объем памяти: до 1,5 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM.
• Поддерживаемые частоты памяти: 2933/2666/2400/2133 MHz ECC DDR4 RDIMM/LRDIMM.
• SATA: 10 портов SATA3 6 Гбит/с.
• RAID: 0, 1, 5, 10.
• Сетевые контроллеры: Dual 10GBase-T LAN с Intel X722 + X557.
• Порты LAN: 2 RJ45 10GBase-T и 1 RJ45 выделенный IPMI LAN.
• USB: 5 портов USB 3.0 и 7 портов USB 2.0.
• Видео: 1 VGA-порт, ASPEED AST2500 BMC.
• Последовательные порты: 2 COM.
• SuperDOM: 2 порта с встроенным питанием.
• Слоты расширения: 4 PCI-E 3.0 x8 FHFL и 1 PCI-E 3.0 x8 LP.
• M.2: 1 интерфейс M.2 PCI-E 3.0 x4 и SATA, форм-факторы 2280 и 22110, ключ M-Key, double height connector.
• Накопители: 8 hot-swap 3,5-дюймовых SATA3 отсека.
• Оптический привод: 1 slim DVD-ROM отсек.
• Система охлаждения: 3 hot-swap вентилятора 80 мм PWM.
• Блок питания: 600W/650W redundant high-efficiency с PMBus.
• Вход питания AC: 100-127 Vac для 600W, 200-240 Vac для 650W.
• Вход питания DC: 200-240 Vdc для 650W.
• Линия +12V: 50 A для 600W и 54.16 A для 650W.
• 12V Standby: 4 A.
• Сертификация: Platinum Certified.
• BIOS: AMI 32Mb SPI Flash ROM.
• Управление: Intel Node Manager, IPMI 2.0, KVM with dedicated LAN, NMI, SPM, SUM, SuperDoctor 5, Watch Dog.
• Питание и управление: ACPI / APM Power Management.
• Корпус: черный цвет.
• Габариты: 89 мм x 437 мм x 647 мм.
• Упаковка: 26,5" x 11" x 34".
• Вес нетто: 15,42 кг.
• Вес брутто: 26,76 кг.
• Совместимость по памяти: RDIMM/LRDIMM, ECC DDR4.
• Совместимость по накопителям: 3,5" SATA3 HDD/SSD.
• Соответствие RoHS: да.

Применение

• Обработка и хранение данных.
• Узлы подключения и хранения.
• Хранилища данных и data warehouse.
• Корпоративные серверные сценарии, где требуется стойковая 2U-платформа с расширением и удаленным управлением.

Совместимость

• Материнская плата Super X11SPW-TF.
• Процессоры Intel Xeon Scalable и Intel Xeon Scalable 2-го поколения.
• Память DDR4 ECC RDIMM/LRDIMM.
• Накопители SATA3 3,5".
• Опциональные карты и модули: TPM 1.2/2.0, сетевые карты, RAID-контроллеры, CacheVault, фронтальные панели и аксессуары для шасси.

Монтаж и эксплуатация

• Формат установки: 2U rackmount.

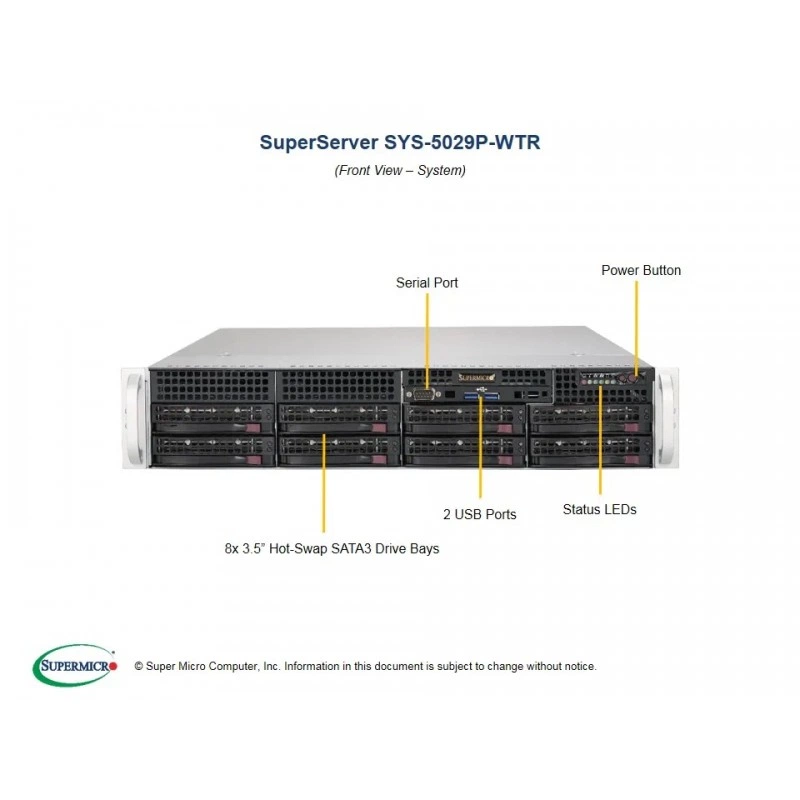

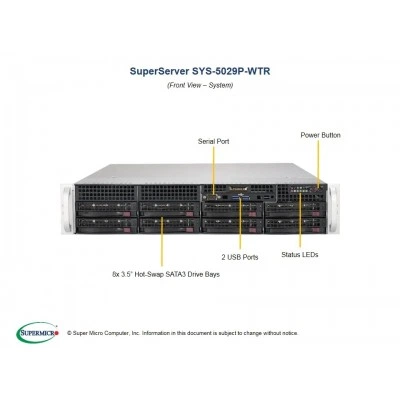

• Передняя панель содержит кнопку питания, кнопку reset, индикаторы питания, активности дисков, сети и системной информации.
• Система рассчитана на горячую замену дисков и использование вентиляторов hot-swap.
• Рабочая температура: 10 °C ~ 35 °C.
• Нерабочая температура: -40 °C ~ 70 °C.
• Рабочая влажность: 8% ~ 90% без конденсации.
• Нерабочая влажность: 5% ~ 95% без конденсации.

Ограничения и условия использования

• Некоторые высокочастотные оптимизированные CPU не поддерживаются, включая Intel Gold 6250 и 6256.
• Для поддержки процессоров 2-го поколения Intel Xeon Scalable codenamed Cascade Lake-R требуется BIOS версии 3.2 или выше.
• 2933 MHz в конфигурации two DIMMs per channel достигается при использовании памяти, приобретенной у Supermicro.
• Отдельные функции и поддерживаемые опции зависят от конфигурации и версии плат.

Комплектация

• Материнская плата MBD-X11SPW-TF.
• Корпус CSE-825TQC-R500WB.
• Backplane BPN-SAS3-825TQ.
• Кабели CBL-0228L, CBL-0230L, CBL-0388L-01, CBL-CDAT-0660.
• Drive tray MCP-220-00114-0N.
• Quick reference guide MNL-1922-QRG.
• Riser card RSC-R2UW-4E8 и RSC-R2UW-E8R-UP.
• Heatsink SNK-P0068PS.
• Блоки питания PWS-609P-1R2, 2 шт.
• Вентиляторы FAN-0126L4, 3 шт.

Логистические данные

• Размер упаковки: 26,5" (W) x 11" (H) x 34" (L).
• Вес брутто: 59 lbs (26,76 kg).
• Вес нетто: 34 lbs (15,42 kg).

Упаковка и маркировка

• Цвет исполнения: черный.
• Модель в системе поставки: SYS-5029P-WTR.
• Изображение товара может показывать вариант конфигурации с опциональными частями; стандартный состав следует проверять по parts list.
