Сервер Supermicro SuperServer 6019P-WT SYS-6019P-WT (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer 6019P-WT - это 1U rackmount серверная платформа Supermicro формата WIO, построенная на базе интегрированной системной конфигурации с материнской платой Super X11DDW-L и корпусом CSE-815TQC-605WB. Модель ориентирована на корпоративные вычислительные задачи, сетевые сервисы, инфраструктурные роли, а также сценарии, где важны компактность, высокая плотность и возможности расширения. Корпус выполнен в черном цвете, а сама платформа относится к снятым с производства SKU, для которого указана рекомендация обращаться к продажам за альтернативой.

Функциональные возможности SYS-6019P-WT

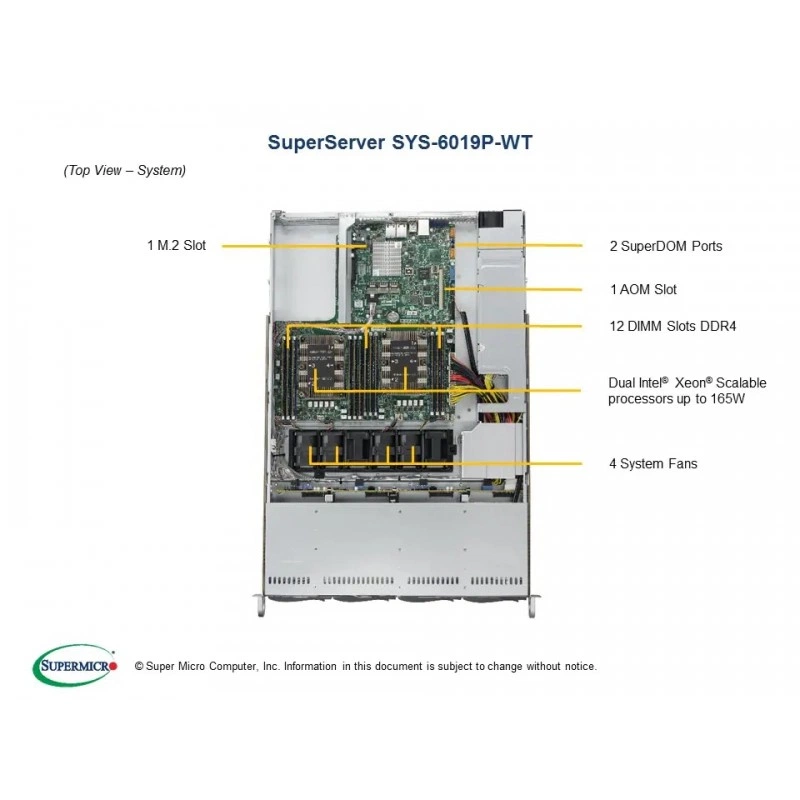

Платформа поддерживает два процессорных разъема Socket P (LGA 3647) и рассчитана на 2-е поколение Intel Xeon Scalable, а также совместимые процессоры Intel Xeon Scalable для платформы Purley. Поддерживаются режим Dual UPI с пропускной способностью до 10.4 GT/s и тепловой пакет CPU в диапазоне 70-165 W. Указана поддержка до 28 ядер на процессор. Система памяти включает 12 DIMM-слотов, до 3 TB 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM и поддержку Intel Optane DCPMM. В составе платы используется чипсет Intel C621.

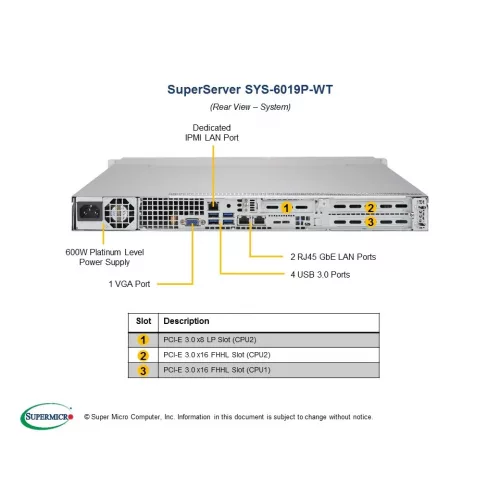

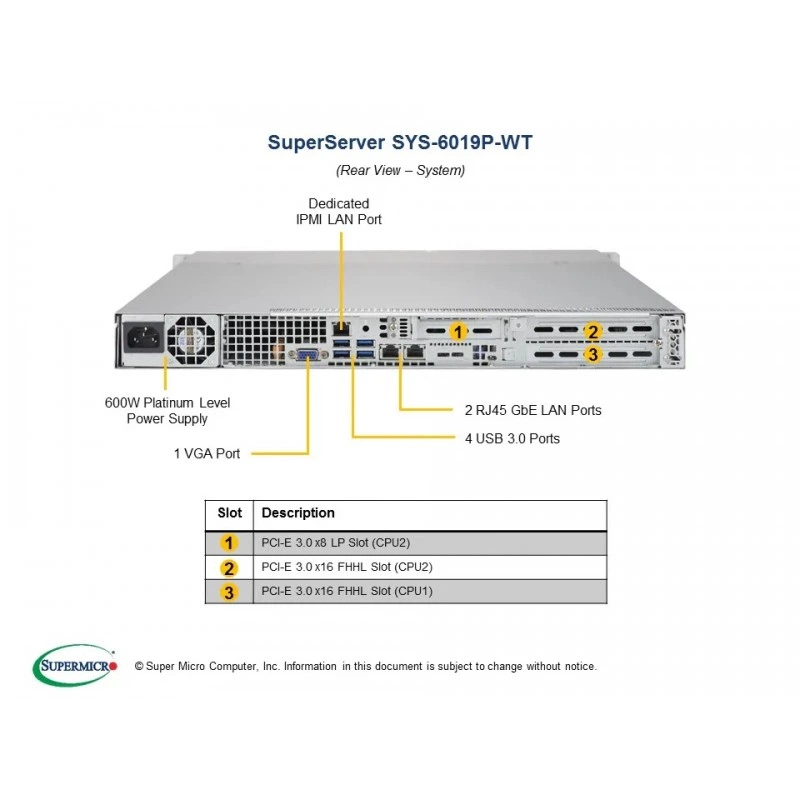

Модель оснащена встроенными средствами хранения и ввода-вывода: SATA3 6 Gbps с RAID 0, 1, 5, 10, четырьмя SATA3-портами, двумя RJ45 Gigabit Ethernet портами, отдельным RJ45 Dedicated IPMI LAN, четырьмя USB 3.0 портами на задней панели, одним VGA-портом и двумя SuperDOM-портами. Для удаленного управления предусмотрены IPMI 2.0, виртуальные носители по LAN и KVM-over-LAN, а также программные инструменты Intel Node Manager, SSM, SPM, SUM, SuperDoctor 5 и Watch Dog. Платформа поддерживает ACPI/APM управление питанием.

Технические особенности

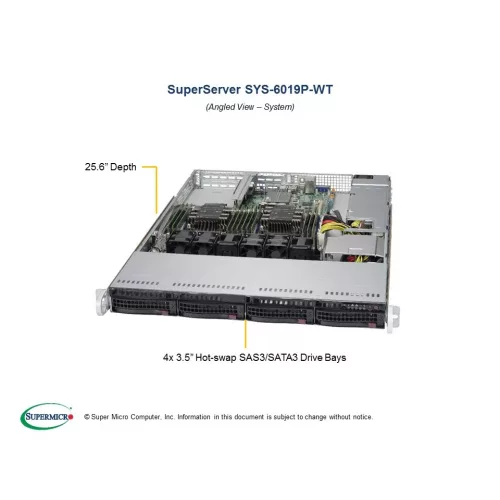

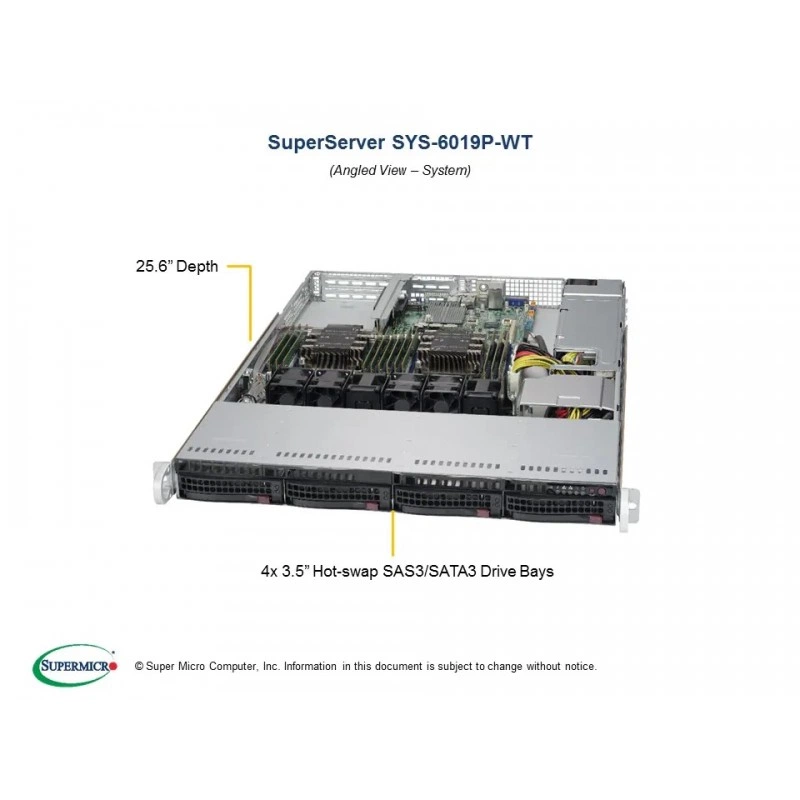

Корпус имеет форм-фактор 1U Rackmount, ширину 17.2" (437 mm), высоту 1.7" (43 mm) и глубину 25.6" (650 mm). Гросс-вес составляет 46 lbs (20.9 kg). Доступный цвет корпуса - Black. Система охлаждения выполнена на базе четырех противовращающихся PWM-вентиляторов 40 x 40 x 56 mm, при этом два вентилятора дополнительно охлаждают AOC-узел. Блок питания - 600 W High-Efficiency Power Supply с PMBus 1.2, I2C, PFC и цифровым переключением; входное напряжение 100-240 V, 50-60 Hz. Выходные линии: +3.3 V 15 A, +5 V 18 A, +5 V standby 3 A, +12 V 49 A, -12 V 0.5 A. Блок питания сертифицирован как Platinum.

Слоты расширения включают 2 PCI-E 3.0 x16 FHHL, 1 PCI-E 3.0 x8 LP, 1 PCI-E 3.0 x16 для Add-on-Module и 1 PCI-E 3.0 x4 NVMe M.2 слот. Для полного доступа к PCI-E слотам и встроенным контроллерам требуется установка обоих процессоров. Подсистема накопителей включает 4 hot-swap 3.5" SATA3/SAS3 отсека с backplane SAS/SATA HDD Backplane, а в списке стандартной комплектации указаны также кабели, рейзер-карты, радиаторы, вентиляторы, блок питания, rail set и другие элементы. Среди опций упомянуты DVD-ROM/RW kit, конвертер 3.5" to 2.5", внутренние tray-адаптеры, дополнительные вентиляторы, TPM-модуль и лицензии на ПО управления.

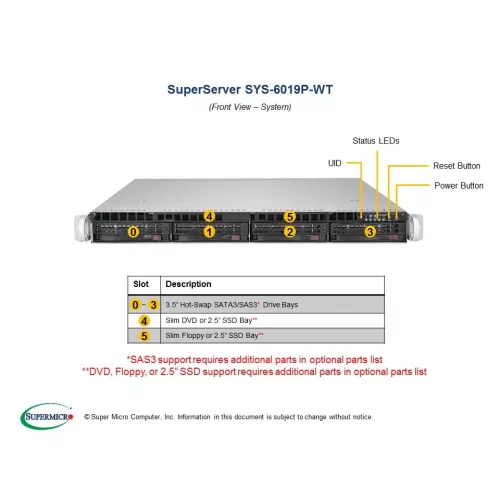

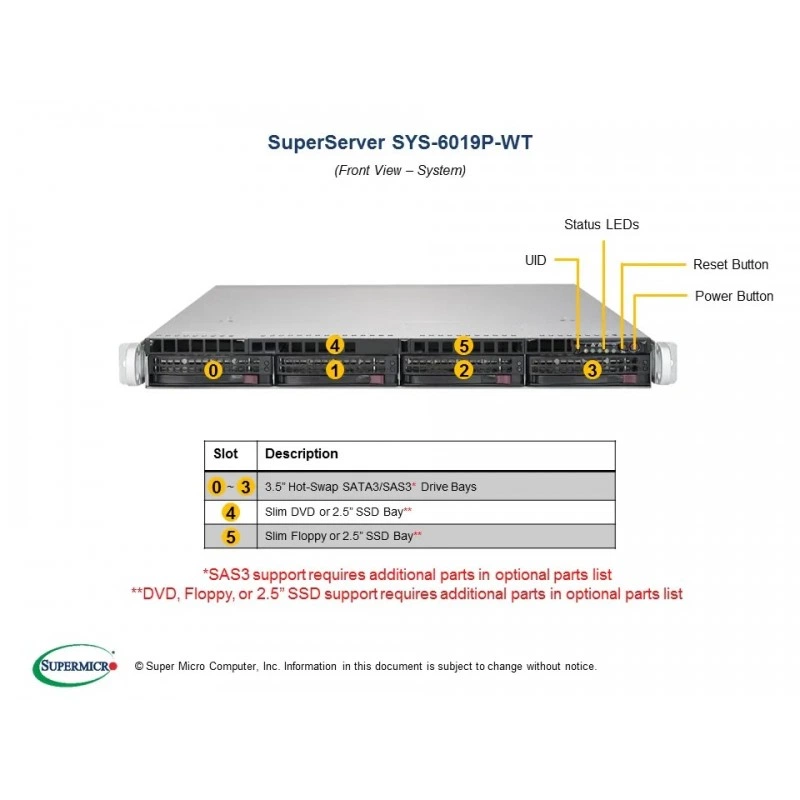

Панель состояния включает индикаторы питания, активности HDD, активности сети и UID, а также кнопки Power On/Off и UID. В списке совместимых и опциональных решений упомянуты различные контроллеры хранения, сетевые карты, функции CacheVault и сценарии расширения под разные конфигурации. Устройство соответствует RoHS. Рабочая температура заявлена в диапазоне 10 °C ~ 35 °C, нерабочая температура -40 °C ~ 60 °C, рабочая влажность 8 % ~ 90 % без конденсации, нерабочая влажность 5 % ~ 95 % без конденсации.

Применение

Платформа предназначена для серверных и сетевых задач, в том числе для web-серверов, firewall-приложений, корпоративных сервисов, DNS, печати, систем входа в сеть, шлюзов, provisioning-серверов, компактных сетевых appliance-решений и облачных вычислений. Форм-фактор 1U и встроенные средства управления делают модель удобной для размещения в стойке и использования в корпоративной инфраструктуре, где требуется совмещать вычисления, хранение данных и сетевые функции в компактном корпусе.

Совместимость

В стандартной конфигурации указана материнская плата Super X11DDW-L и шасси CSE-815TQC-605WB. В материалах также приведены совместимые и рекомендуемые элементы для хранения, RAID, сетевых карт, лицевых панелей, кабель-менеджмента, дополнительных вентиляторов и модулей безопасности TPM. Для определенных процессоров требуется BIOS версии 3.2 или выше.

Монтаж и эксплуатация

Система рассчитана на установку в 1U стойку и оснащена комплектом направляющих rail set. Для доступа к части PCI-E возможностей и onboard-контроллерам требуется установка обоих CPU. Платформа поддерживает управление температурой и мониторинг вентиляторов, датчиков CPU, чипсета, памяти и шасси, что помогает контролировать работу при эксплуатации в стойке. Дополнительно указано, что для CPU с TDP выше 165 W могут потребоваться расширенные тепловые решения.

Ограничения и условия использования

Некоторые высокочастотные CPU с TDP 165 W не поддерживаются, включая отдельные модели Intel Gold 6144, 6146, 6244, 6246, 6250 и 6256. Поддержка 2-го поколения Intel Xeon Scalable требует BIOS версии 3.2 или выше. Для процессоров выше 165 W TDP может потребоваться дополнительное тепловое решение. Отмечено, что часть изображений может демонстрировать измененную конфигурацию с опциональными компонентами, а точный состав поставки следует сверять по parts list. Также платформа отмечена как EOL SKU.

Комплектация

В подтвержденной стандартной комплектации указаны материнская плата MBD-X11DDW-L, шасси CSE-815TQC-605WB, backplane BPN-SAS3-815TQ, кабель CBL-SAST-0388L-02, резиновые прокладки, air shroud, air block, quick reference guide, правый и левый riser card, радиаторы SNK-P0067PSMB, блок питания PWS-605P-1H, сетевой шнур CBL-0160L, четыре вентилятора FAN-0156L4 и rail set. В примечаниях указано, что позиции со звездочкой входят в шасси, а избыточные компоненты могут не отгружаться.

Логистические данные

Габариты корпуса составляют 17.2" x 1.7" x 25.6". Гросс-вес - 46 lbs (20.9 kg). Сервер поставляется в черном цвете корпуса. Указанные параметры применимы к основной системной платформе, а не к отдельным аксессуарам.

Упаковка и маркировка

Маркировка SKU включает SYS-6019P-WT, а в списке частей и внутренних обозначениях также используются MBD-X11DDW-L, CSE-815TQC-605WB и PWS-605P-1H. Для идентификации платформа сопровождается quick reference guide и parts list, что помогает сопоставить стандартные и опциональные позиции при отгрузке и сборке.
