Сервер Supermicro SYS-6029P-TRT (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer 6029P-TRT - это 2U rackmount серверная платформа Supermicro в черном исполнении, построенная на интегрированной материнской плате Super X11DPi-NT и ориентированная на корпоративные задачи, где важны вычислительная плотность, надежность и поддержка большого объема памяти. Платформа рассчитана на работу с двумя процессорами Intel Xeon Scalable второго поколения и поддерживает конфигурации для облачной инфраструктуры, виртуализации, вычислительно интенсивных приложений, обработки данных и высокодоступных хранилищ.

Функциональные возможности SYS-6029P-TRT

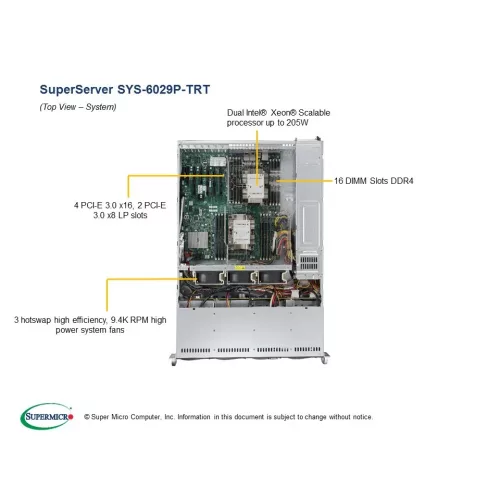

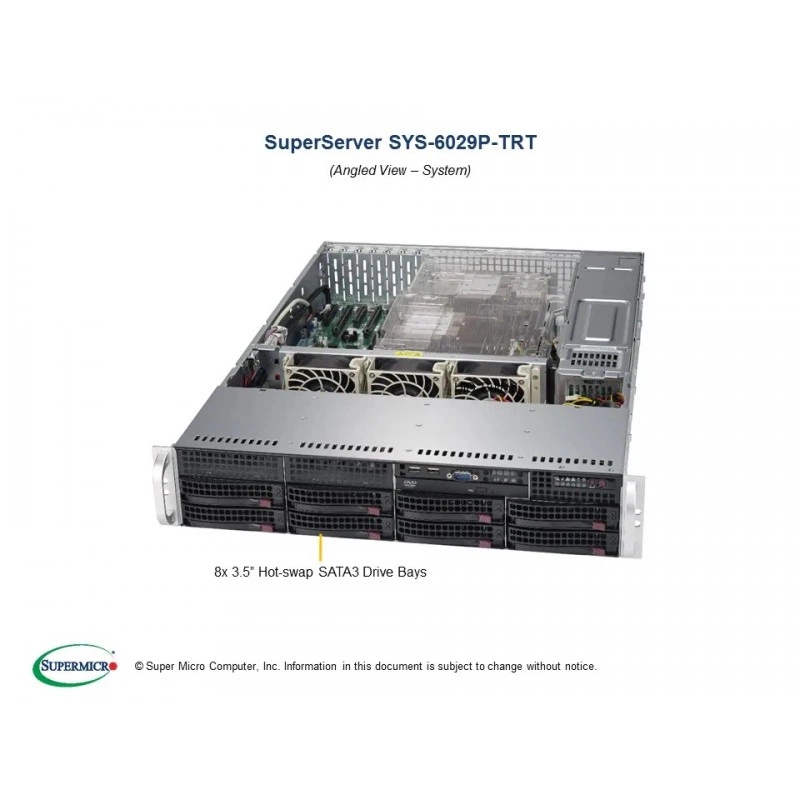

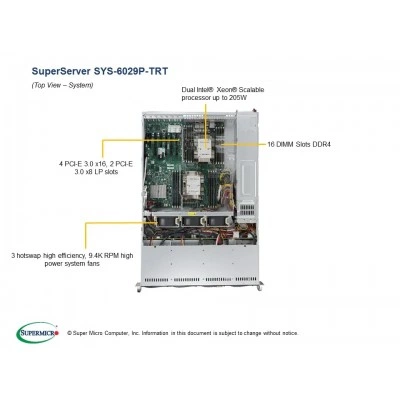

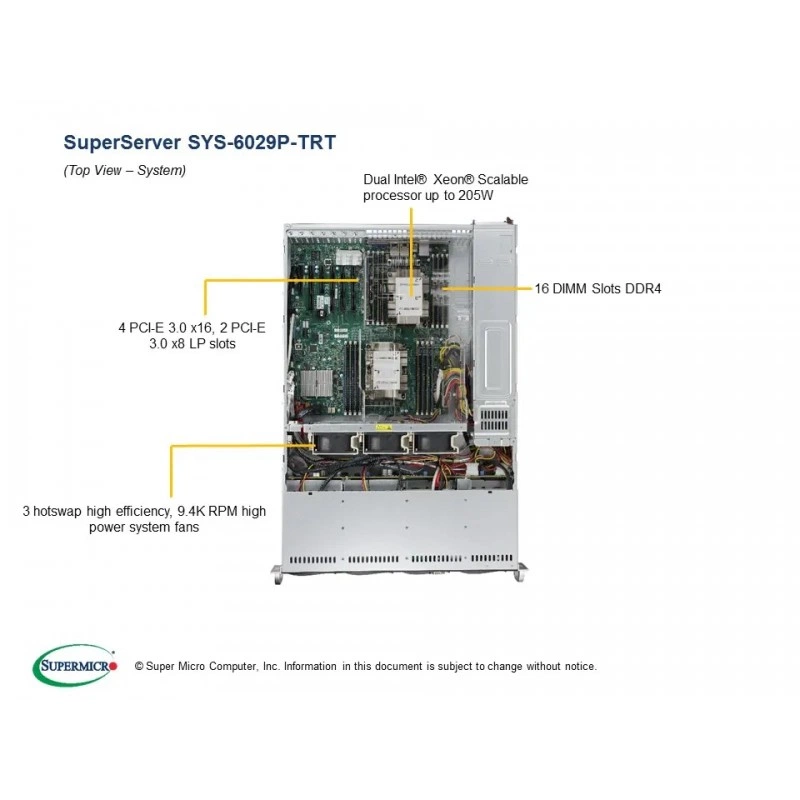

Сервер оснащен поддержкой Dual Socket P (LGA 3647), рассчитан на 2nd Gen Intel Xeon Scalable и Intel Xeon Scalable processors с двухканальной UPI-связью до 10.4 GT/s, что делает его подходящим для ресурсоемких многопоточных сценариев. Конфигурация памяти включает 16 DIMM-слотов, поддержку до 4 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM и Intel Optane DCPMM. Для расширения предусмотрены 4 слота PCI-E 3.0 x16 и 2 слота PCI-E 3.0 x8 low-profile. В накопительной подсистеме реализованы 8 hot-swap отсеков 3.5" SATA3 с RAID 0, 1, 5, 10, а также возможность установки опционального DVD-ROM, двух фиксированных 2.5" NVMe/SSD/HDD и одного M.2.

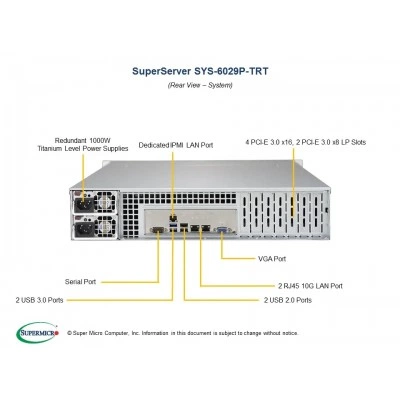

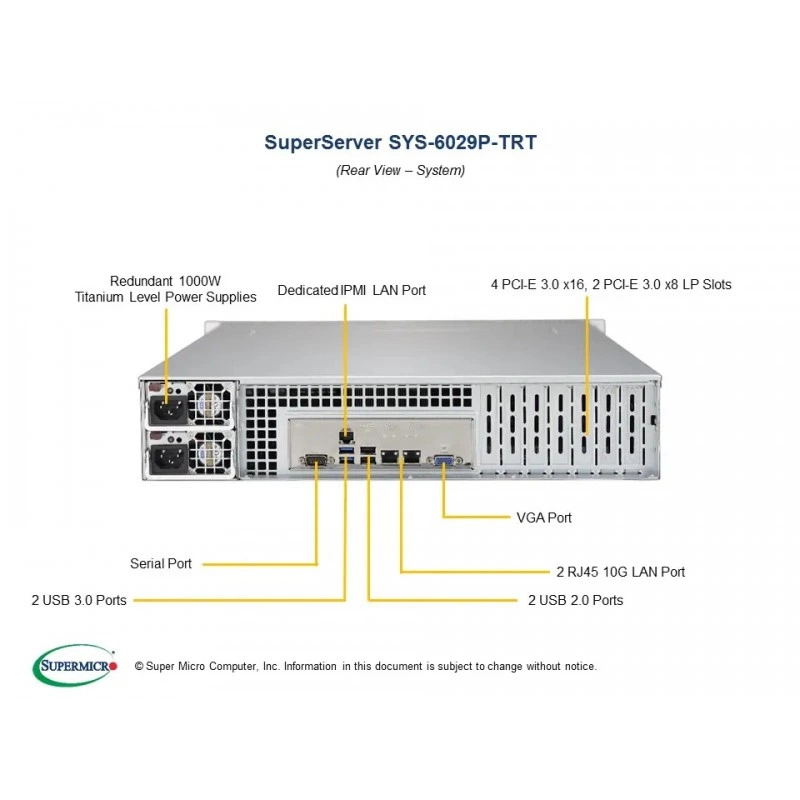

Сетевые возможности построены на контроллере Intel X722: доступны 2 порта 10GBase-T RJ45 и отдельный выделенный LAN-порт для IPMI. Для локальных и сервисных подключений предусмотрены 8 SATA3 портов, 2 SuperDOM-порта, задние USB 3.0 и USB 2.0, фронтальные USB 2.0, USB header Type A, VGA, два COM-порта и интерфейсы удаленного управления. Система поддерживает IPMI 2.0, виртуальные медиа по LAN, KVM-over-LAN, Intel Node Manager, Watch Dog, SSM, SPM, SUM и SuperDoctor 5.

Технические особенности

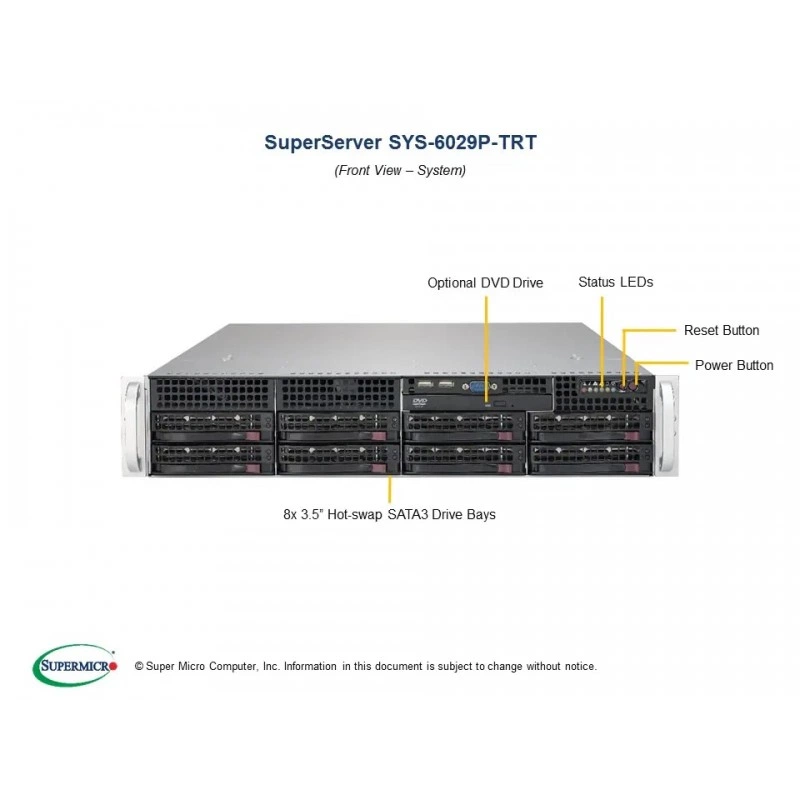

Шасси выполнено в формате 2U Rackmount на базе CSE-825TQC-R1K03LPB, имеет ширину 17.2" (437 мм), высоту 3.5" (89 мм), глубину 25.5" (647 мм). Габариты упаковки составляют 26.7" x 11.4" x 34.5". Масса нетто - 35.5 lbs (16.1 кг), масса брутто - 69 lbs (31.2 кг). Доступен черный цвет корпуса. В лицевой части предусмотрены кнопки питания, перезагрузки и UID, а также светодиоды питания, активности дисков, сетевой активности и системной индикации перегрева/UID.

Охлаждение обеспечивают 3 усиленных 80 мм вентилятора с PWM-управлением скоростью. Питание реализовано через два резервируемых блока питания 1000W с PMBus, Titanium Level и эффективностью 96%. Поддерживаются входные диапазоны 100-127 Vac, 200-240 Vac и 200-240 Vdc, а по линии +12V доступны режимы до 66.7 A или 83 A в зависимости от входного напряжения. Система соответствует RoHS, а рабочий диапазон температуры составляет от 10 °C до 35 °C при влажности 8% to 90% без конденсации; вне эксплуатации допускаются -40 °C to 60 °C и влажность 5% to 95% без конденсации.

Применение

Платформа рассчитана на использование в облачных и виртуализированных средах, вычислительно интенсивных приложениях, системах обработки баз данных и хранения, инфраструктуре высокой доступности и сценариях hosting/application delivery. Благодаря сочетанию 2U-формата, двухпроцессорной конфигурации, большого объема памяти, расширяемости и резервируемого питания сервер подходит для построения корпоративных узлов общего назначения, узлов хранения и сервисных серверов.

Совместимость

Базовой платой является Super X11DPi-NT. Из совместимых и подтвержденных компонентов указаны шасси CSE-825TQC-R1K03LPB, 2U SAS/SATA backplane BPN-SAS3-825TQ, процессорные кулеры SNK-P0068PS и SNK-P0068PSC, а также набор опций для двух фиксированных 2.5" SATA SSD/HDD, двух фиксированных 2.5" NVMe и cable management arm. Для сервера отмечена поддержка Intel Optane DCPMM только для Cascade Lake, а для памяти 2933 MHz указано использование модулей Supermicro.

Комплектация

В состав поставки входят материнская плата MBD-X11DPi-NT, шасси CSE-825TQC-R1K03LPB, backplane BPN-SAS3-825TQ, два кабеля CBL-0343L-01, tray MCP-220-00007-01, I/O shield MCP-260-00042-0N, руководство MNL-1918-QRG, два блока питания PWS-1K03A-1R, а также три вентилятора FAN-0181L4. В optional parts list дополнительно указаны наборы для 2.5" fixed SATA SSD/HDD, 2.5" NVMe fixed drive support, SATA DVD kit, cable management arm, adaptor bracket и сервисные программные лицензии.

Логистические данные

Габариты изделия и упаковки, а также нетто- и брутто-масса подтверждены для данной конфигурации. Устройство поставляется в черном корпусе и относится к 2U rackmount-формату. Для транспортной и складской обработки полезно учитывать габариты упаковки 26.7" x 11.4" x 34.5" и массу брутто 31.2 кг.

Упаковка и маркировка

В спецификации зафиксирован цвет корпуса Black, а также состав стандартных узлов и артикулов комплектации. Платформа имеет обозначение SYS-6029P-TRT, а в части шасси используется CSE-825TQC-R1K03LPB. Для сервисной и складской идентификации важны также MBD-X11DPi-NT, BPN-SAS3-825TQ и PWS-1K03A-1R.

Эксплуатационные параметры

Сервер поддерживает базовый мониторинг CPU, chipset voltages, памяти, вентиляторов и температуры корпуса. Реализованы tachometer monitoring, PWM fan connectors, thermal control for fan connectors и system information LED для контроля состояния системы. BIOS тип - AMI UEFI. Для администрирования доступны ACPI/APM power management и инструменты Supermicro management stack.
