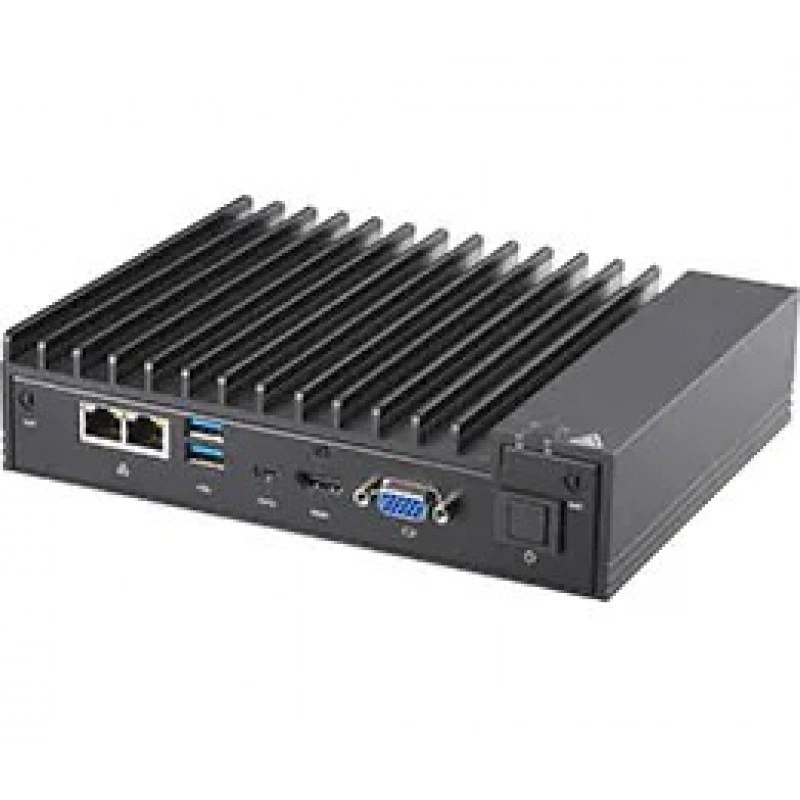

Серверная платформа SUPERMICRO E100-9APP SYS-E100-9APP

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) DMI 2.3 ACPI 5.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI

Тип BIOS

64Mb SPI Flash EEPROM с AMI UEFI BIOS

Встроенные устройства

Сетевые контроллеры

два GbE LAN с Intel i210-AT контроллер

Интерфейсы ввода-вывода

TPM

1 TPM 2.0 Микросхема Встроенный

USB

1 USB 3.1 (Тип C, Спереди) 2 USB 3.0 (Спереди) 4 USB 2.0 (Сзади)

Аудио

ALC 888S HD Audio, 1 HD Audio внутренний разъём (Mic-в/Line-out)

Видео

1 VGA, 1 HDMI, 1 Intel HD Графика

Последовательный порт

4 COM портов (4 внутренних разъёмов); 2 RS232, 2 RS232/422/485, RS-485 Поддерживает auto Управление потоком

Прочие интерфейсы

Настраиваемый 8-бит GPIO через DB9

Сетевые интерфейсы

2 RJ45 Gigabit Ethernet сетевых портов LAN

Конструкция и габариты

Форм-фактор

3.5" SBC

Мониторинг и индикация

Кнопки

Кнопка включения/выключения

Светодиодные индикаторы

Индикатор питания и Индикатор активности накопителей

Накопители и хранение данных

Внутренние накопители

1 M.2 2280 B-Key для SATA или PCIe SSD (2242 поддерживается при использовании кронштейна)

Охлаждение и вентиляция

Вентиляторы

Fan-less Конструкция

Подключение и интерфейсы

Видео

Intel HD Графика

Процессорная подсистема

Процессоры

Intel® Pentium™ процессор N4200 FCBGA 1296 Система-на-кристалле CPU TDP Поддержка 6W

Размеры и физические параметры

Высота

1.73" (44mm) / 5.12" (130mm) - pkg.

Глубина

5.94" (151mm) / 11" (279mm) - pkg.

Модель корпуса

CSE-E101

Ширина

7.68" (195mm) / 11.81" (300mm) - pkg.

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Напряжение памяти

1.35 V

Память

1x 204-контактов DDR3L SO-DIMM Сокет

Поддерживаемые модули DIMM

8GB, 4GB, 2GB

Тип памяти

1866/1600/1333MHz Небуферизованная non-ECC SO-DIMM DDR3L, 204-контактов Модули DIMM с позолоченными контактами

Слоты расширения

PCI Express

1 полного размера Mini-PCIe (1 USB 2.0, 1 PCIe Gen2)

Совместимость

Интегрированная материнская плата

X11SAN

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием ATX питание разъём Управление включением после восстановления сетевого питания AC Поддержка аварийного отключения CPU при перегреве для защиты процессора

Программное обеспечение

SuperDoctor® 5 Watch Dog

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    0°C до 40°C (32°F до 104°F) при воздушном потоке 0.7 m/s Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации) Вибрация при работе, IEC 60068-2-64, 5 Grms, Случайная вибрация, 5~500 Hz, 1 час на ось Ударная нагрузка при работе, IEC 60068-2-27, 30G, Полусинусоидальный импульс, 11ms   Для работы при температуре 40°C требуется использование периферийных устройств промышленного исполнения с расширенным температурным диапазоном.

Цвет и внешний вид

Цвет

Чёрный
