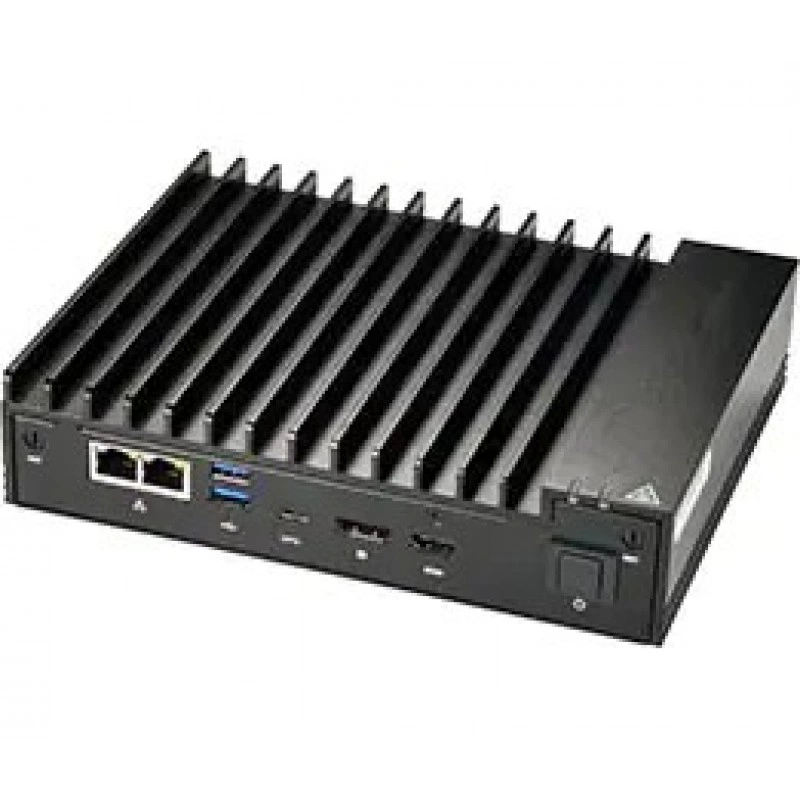

Серверная платформа SUPERMICRO E100-9S-L SYS-E100-9S-L

BIOS и прошивка

Тип BIOS

AMI UEFI

Встроенные устройства

Сетевые контроллеры

один LAN с Intel® I210IT один LAN с Intel® PHY I219LM

Чипсет

Система на кристалле (SoC)

Интерфейсы ввода-вывода

USB

1 USB 3.1 (Тип C) 2 USB 3.0 (Сзади через внутренний разъём) 4 USB 2.0 (Сзади через внутренних разъёмов)

Аудио

1 HD Audio внутренний разъём (Mic-в/Line-Out) (Вариант)

Видео

1 DP (Display порт) порт 1 HDMI порт

Последовательный порт

4 COM портов (4 внутренних разъёмов) 2 RS232, 2 RS232/422/485, RS-485 Поддерживает auto Управление потоком

Прочие интерфейсы

Настраиваемый 8-бит GPIO через DB9

Конструкция и габариты

Форм-фактор

3.5" SBC

Мониторинг и индикация

Кнопки

Кнопка включения/выключения

Светодиодные индикаторы

Индикатор питания и Индикатор активности накопителей

Накопители и хранение данных

Внутренние накопители

1 M.2 2280 B-Key для SATA или PCIe SSD

Охлаждение и вентиляция

Вентиляторы

Fan-less Конструкция

Подключение и интерфейсы

Видео

Intel® HD Графика 620

Процессорная подсистема

Процессоры

7th поколение Intel® Core i3-7100U процессор Один сокет FCBGA 1356 Система-на-кристалле CPU TDP Поддержка 15W

Размеры и физические параметры

Вес нетто

2.65 lbs (1.2 kg)

Высота

1.73" (44mm) / 5.12" (130mm) - pkg.

Глубина

5.94" (151mm) / 11" (279mm) - pkg.

Модель корпуса

CSE-E101-01

Ширина

7.68" (195mm) / 11.81" (300mm) - pkg.

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Напряжение памяти

1.2V

Память

до 32GB Небуферизованная non-ECC SO-DIMM, DDR4-2133MHz, в 2 слотах DIMM

Поддерживаемые модули DIMM

16GB, 8GB, 4GB

Тип памяти

DDR4 до 2133MHz

Слоты расширения

PCI Express

1 полного размера Mini-PCIe (1 USB 2.0, 1 PCIe Gen2, 1 SATA Gen3)

Разъёмы M.2

Интерфейс: SATA и PCIe 3.0 x1 и USB 2.0 Форм-фактор: B-Key 2280

Совместимость

Интегрированная материнская плата

X11SSN-L-WOHS

Управление и программное обеспечение

Конфигурация питания

+12V DC питание Вход ACPI Управление питанием Управление включением после восстановления сетевого питания AC Принудительное включение питания перемычкой Поддержка аварийного отключения CPU при перегреве для защиты процессора

Программное обеспечение

SuperDoctor® 5 Watch Dog

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F) при воздушном потоке 0.7 m/s Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)   Для работы при температуре 50°C требуется использование периферийных устройств промышленного исполнения с расширенным температурным диапазоном.

Цвет и внешний вид

Цвет

Чёрный
