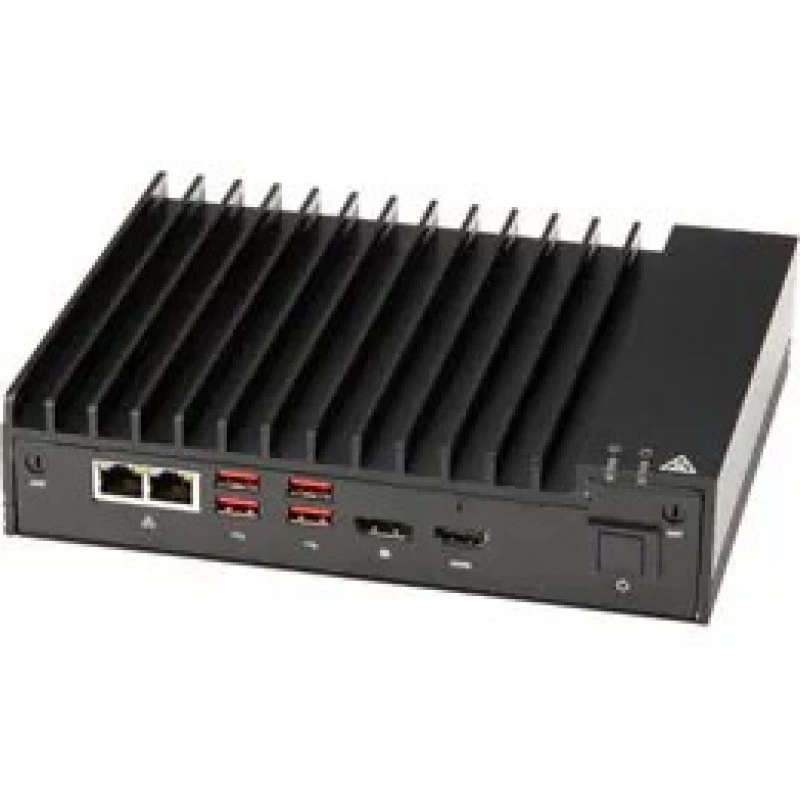

Серверная платформа SUPERMICRO E100-9W-C SYS-E100-9W-C

BIOS и прошивка

Тип BIOS

AMI UEFI

Встроенные устройства

Сетевые контроллеры

один LAN с Intel® I210IT один LAN с Intel® PHY I219LM

Чипсет

Система на кристалле (SoC)

Интерфейсы ввода-вывода

USB

4 USB 3.1 Gen2 портов (Тип A), 4 USB 2.0 (Тип A)

Аудио

ALC 888S HD Audio 1 HD Audio внутренний разъём (Mic-в/Line-Out) (Вариант)

Видео

1 HDMI и 1 Display порт

Последовательный порт

4 COM портов: 2 RS232, 2 RS232/422/485, RS-485 Поддерживает auto Управление потоком

Прочие интерфейсы

Настраиваемый 8-бит GPIO через DB9

Конструкция и габариты

Форм-фактор

3.5" SBC

Мониторинг и индикация

Кнопки

Кнопка включения/выключения

Светодиодные индикаторы

Индикатор питания и Индикатор активности накопителей

Охлаждение и вентиляция

Вентиляторы

Fan-less Конструкция

Подключение и интерфейсы

Видео

Intel® UHD Графика 620

Процессорная подсистема

Примечание

версия BIOS 2.0 или выше требуется

Процессоры

Intel® Celeron® процессор 4305UE Один сокет FCBGA-1528 Система-на-кристалле CPU TDP Поддержка 15W

Размеры и физические параметры

Вес брутто

4.5 lbs (2.04 kg)

Вес нетто

2.65 lbs (1.2 kg)

Высота

1.73" (44mm) / 5.12" (130mm) - pkg.

Глубина

5.94" (151mm) / 11" (279mm) - pkg.

Модель корпуса

CSE-E101-02

Ширина

7.68" (195mm) / 11.81" (300mm) - pkg.

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Напряжение памяти

1.2V

Память

до 64GB Небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотах DIMM

Поддерживаемые модули DIMM

32GB, 16GB, 8GB, 4GB

Тип памяти

DDR4 до 2400MHz

Слоты расширения

Разъёмы M.2

Key: B-Key, M-Key, E-Key M.2 2242/3042/2280 B-Key (1 USB 3.0/2.0, 1 SATA Gen3) с nano SIM Держатель

Совместимость

Интегрированная материнская плата

X11SWN-C-WOHS

Управление и программное обеспечение

Конфигурация питания

+12V ~ +24V DC Широкий питание Диапазон Вход ACPI Управление питанием Управление включением после восстановления сетевого питания AC Принудительное включение питания перемычкой Поддержка аварийного отключения CPU при перегреве для защиты процессора

Программное обеспечение

SuperDoctor® 5 Watch Dog

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F) при воздушном потоке 0.7 m/s Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации) Вибрация при работе, IEC 60068-2-64, 5 Grms, Случайная вибрация, 5~500 Hz, 1 час на ось Ударная нагрузка при работе, IEC 60068-2-27, 30G, Полусинусоидальный импульс, 11ms   Для работы при температуре 50°C требуется использование периферийных устройств промышленного исполнения с расширенным температурным диапазоном.

Цвет и внешний вид

Цвет

Чёрный
