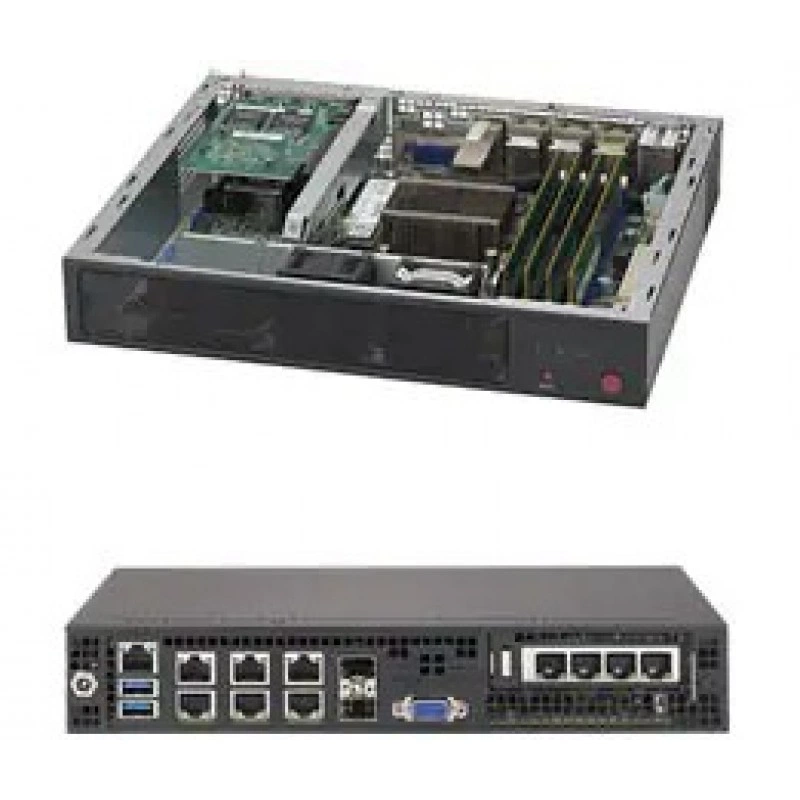

Серверная платформа SUPERMICRO E300-8D SYS-E300-8D

BIOS и прошивка

Возможности BIOS

PCI 3.0 ACPI 5.0 Поддержка клавиатуры USB Аппаратная защита BIOS от вирусов SMBIOS 2.8 UEFI 2.4 RTC (Часы реального времени) Пробуждение

Тип BIOS

128Mb SPI Flash с AMI BIOS

Видео и графика

Графический контроллер

Aspeed AST2400

Встроенные устройства

SATA

SoC контроллер для 4 SATA3 (6Gbps) портов; RAID 0,1,5,10 RSTe

Сетевые контроллеры

два 10G SFP+ от D-1500 SoC Quad 1GbE с Intel I350-AM4 два 1GbE с Intel I210

Чипсет

Система на кристалле (SoC)

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) питание разъёмы

SATA

4 SATA3 (6Gbps) портов

TPM

TPM 2.0 внутренний разъём

USB

2 USB 3.0 портов (Сзади)

Видео

1 VGA порт

Сетевые интерфейсы

2 10G SFP+ сетевых портов LAN 6 1GbE сетевых портов LAN 1 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

Mini-1U

Мониторинг и индикация

Кнопки

Кнопка включения/выключения

Светодиодные индикаторы

Индикатор питания (Индикатор активности накопителей)

Накопители и хранение данных

Внутренние накопители

1x 2.5" Фиксированный отсек для накопителя с кронштейн (Когда место установки AOC не занято)

Охлаждение и вентиляция

Вентиляторы

Passive CPU heat sink и макс.. 3x 40mm Корпус вентиляторы

Контроль вентиляторов

Вентиляторы с контролем состояния по тахометру Мониторинг состояния для управления скоростью Управление скоростью вентиляторов с низким уровнем шума Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Подключение и интерфейсы

Контроллер USB 3.0

Intel® SoC

Процессорная подсистема

Процессоры

Intel® Xeon® процессор D-1518, 2.2GHz; CPU TDP Поддержка 35W FCBGA 1667

Ядра / потоки

4 ядер, 8 потоков / 6MB

Размеры и физические параметры

Вес брутто

7.5 lbs (3.4 kg)

Вес нетто

3.45 lbs (1.56 kg)

Высота

1.7" (43mm) / 10.87" (276mm) - pkg.

Глубина

8.9" (226mm) / 5.59" (142mm) - pkg.

Модель корпуса

CSE-E300

Ширина

10.43" (264.8mm) / 15" (381mm) - pkg.

Сертификация и стандарты

RoHS

Соответствует RoHS

TPM

TPM 2.0 внутренний разъём

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки Обнаруживает двухбитовые ошибки   (при использовании памяти ECC)

Напряжение памяти

1.2 V

Память

4x DDR4 Сокеты DIMM Поддержка до 128GB DDR4 ECC RDIMM Поддержка до 64GB DDR4 ECC/non-ECC UDIMM

Поддерживаемые модули DIMM

32GB, 16GB, 8GB, 4GB

Тип памяти

2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM

Слоты расширения

PCI Express

1 PCI-E 3.0 x8 слотов

Разъёмы M.2

Интерфейс: PCI-E 3.0 x4 Форм-фактор: M Key 2242/2280/22110 Поддержка SATA устройств

Слоты расширения и шины

mini-PCIe

Интерфейс: PCI-E 2.0 x1 Поддержка mSATA

Совместимость

Интегрированная материнская плата

X10SDV-TP8F

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием +12V DC питание Вход Управление включением после восстановления сетевого питания AC Поддержка аварийного отключения CPU при перегреве для защиты процессора M.2 NGFF разъём, Поддержка Node Manager, SDDC, Управление на уровне системы, UID, WOL

Программное обеспечение

Intel® Node Manager IPMI 2.0 KVM с выделенным LAN NMI SUM SuperDoctor® 5 Watch Dog

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    0°C до 40°C (32°F до 104°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
