Серверная платформа SUPERMICRO E301-9D-8CN8TP SYS-E301-9D-8CN8TP

BIOS и прошивка

Возможности BIOS

PCI 3.0 ACPI 5.0 Поддержка клавиатуры USB Аппаратная защита BIOS от вирусов SMBIOS 2.8 UEFI 2.4 RTC (Часы реального времени) Пробуждение

Тип BIOS

128Mb SPI Flash с AMI BIOS

Видео и графика

Графический контроллер

Aspeed AST2500 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) портов через контроллер SoC

Сетевые контроллеры

Quad 1GbE с Intel I350-AM4 два 10GBase-T с Intel X557 два 10G SFP+ через SoC

Чипсет

Система на кристалле (SoC)

Интерфейсы ввода-вывода

SATA

SoC контроллер для 4 SATA3 (6Gbps) портов

TPM

1 TPM 2.0 внутренний разъём

USB

2 USB 3.0 портов (Сзади)

Видео

1 VGA порт

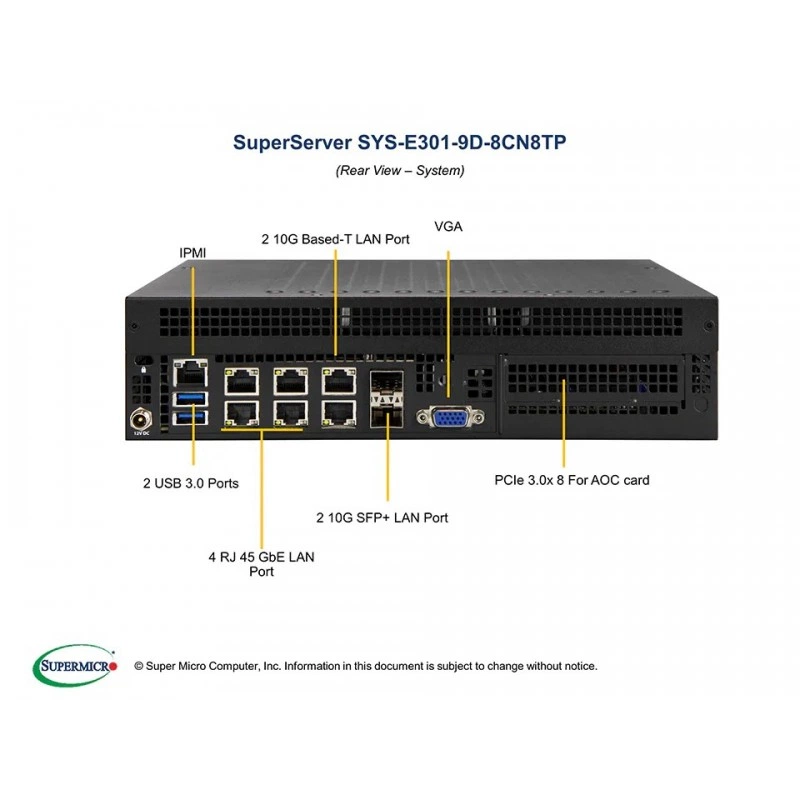

Сетевые интерфейсы

2x 10G SFP+ портов 2x 10GBase-T сетевых портов LAN 4x 1GbE сетевых портов LAN 1 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

Компактный

Мониторинг и индикация

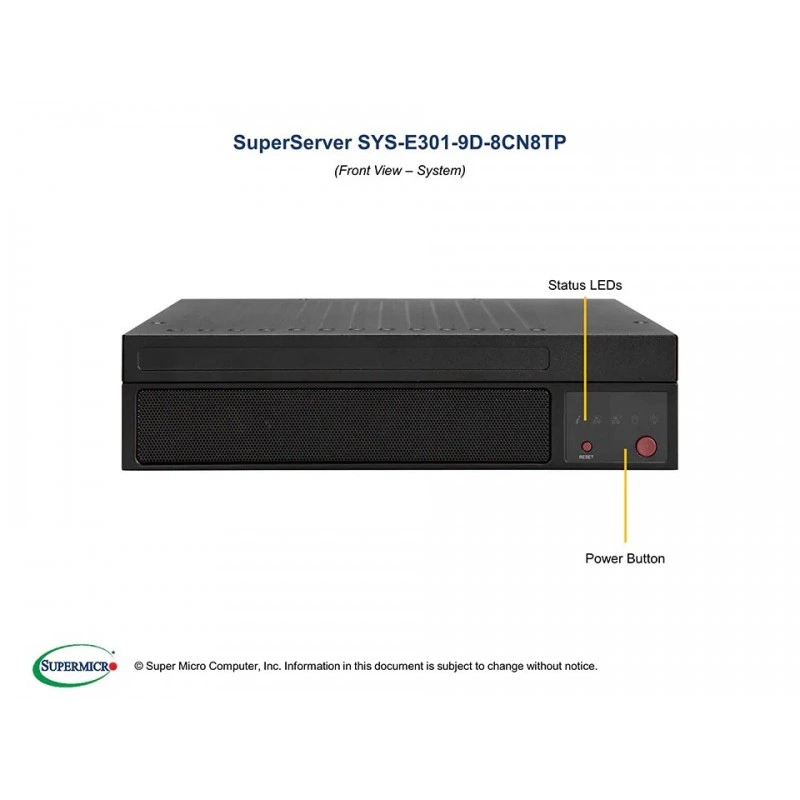

Кнопки

Кнопка включения/выключения

Светодиодные индикаторы

Индикатор питания (Индикатор активности накопителей)

Накопители и хранение данных

Внутренние накопители

4x 7mm SSD

Охлаждение и вентиляция

Вентиляторы

3x 40x28mm 4-контактов PWM вентилятор

Контроль вентиляторов

Вентиляторы с контролем состояния по тахометру Мониторинг состояния для управления скоростью Управление скоростью вентиляторов с низким уровнем шума Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

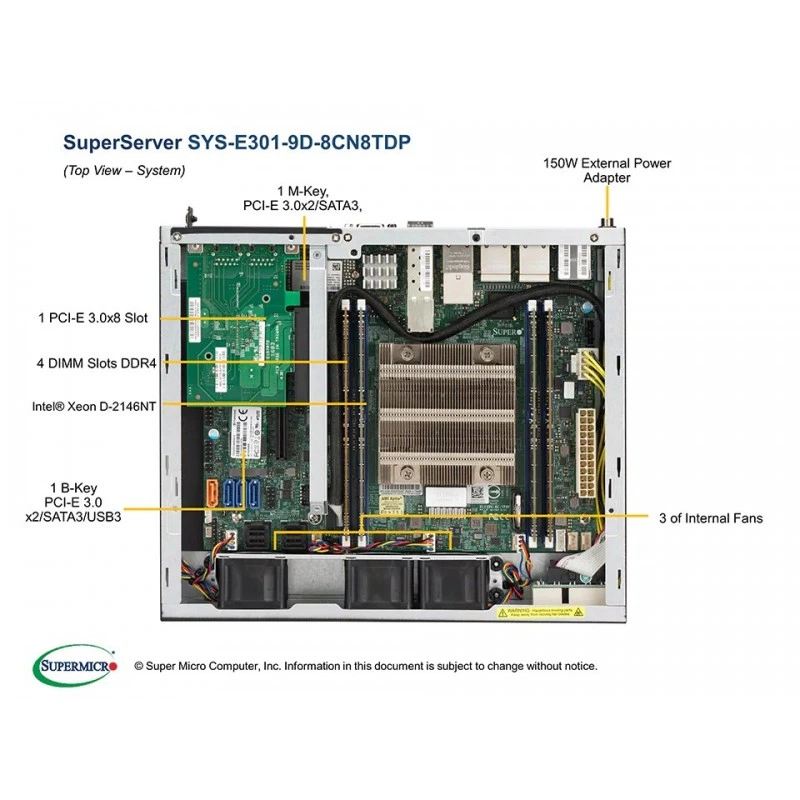

Процессорная подсистема

Процессоры

Intel® Xeon® процессор D-2146NT, CPU TDP Поддержка 80W

Ядра / потоки

8 ядер, 16 потоков

Размеры и физические параметры

Вес брутто

7.5 lbs (3.4 kg)

Вес нетто

3.45 lbs (1.56 kg)

Высота

2.6" (66mm) / 10.87" (276mm) - pkg.

Глубина

8.9" (226mm) / 5.59" (142mm) - pkg.

Модель корпуса

CSE-E301

Ширина

10.43" (264.8mm) / 15" (381mm) - pkg.

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки Обнаруживает двухбитовые ошибки   (при использовании памяти ECC)

Напряжение памяти

1.2 V

Память

до 512GB DDR4 ECC LRDIMM до 256GB DDR4 ECC/non-ECC RDIMM 4 слотов DIMM

Поддерживаемые модули DIMM

RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB LRDIMM: 16GB, 32GB, 64GB, 128GB

Тип памяти

2666/2400/2133MHz ECC DDR4 ECC LRDIMM и ECC/Non-ECC RDIMM Рабочая скорость до 2400MHz

Слоты расширения

PCI Express

1 PCI-E 3.0 x8 слот

Совместимость

Интегрированная материнская плата

X11SDV-8C-TP8F

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием +12V DC питание Вход Управление включением после восстановления сетевого питания AC Поддержка аварийного отключения CPU при перегреве для защиты процессора M.2 NGFF разъём, Поддержка Node Manager, SDDC, Управление на уровне системы, UID, WOL

Программное обеспечение

Intel® Node Manager IPMI 2.0 KVM с выделенным LAN NMI SUM SuperDoctor® 5 Watch Dog

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    0°C до 35°C (32°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
