Серверная платформа SUPERMICRO E403-9D-14CN-FRN13+ SYS-E403-9D-14CN-FRN13+

BIOS и прошивка

Тип BIOS

128Mb SPI Flash с AMI BIOS

Встроенные устройства

SATA

SATA3 (6Gbps) портов через контроллер SoC

Сетевые контроллеры

4x 10G SFP+ через SoC 8x 1GbE с Intel I350-AM4 один 1GbE с Intel I210

Чипсет

Система на кристалле (SoC) (SoC)

Интерфейсы ввода-вывода

SATA

4 SATA3 (6Gbps) портов; RAID 0, 1, 5, 10

USB

2 USB 3.0 портов (Спереди) 2 USB 2.0 портов (Спереди)

Видео

1 VGA порт

Последовательные интерфейсы

1 COM через RJ45

Сетевые интерфейсы

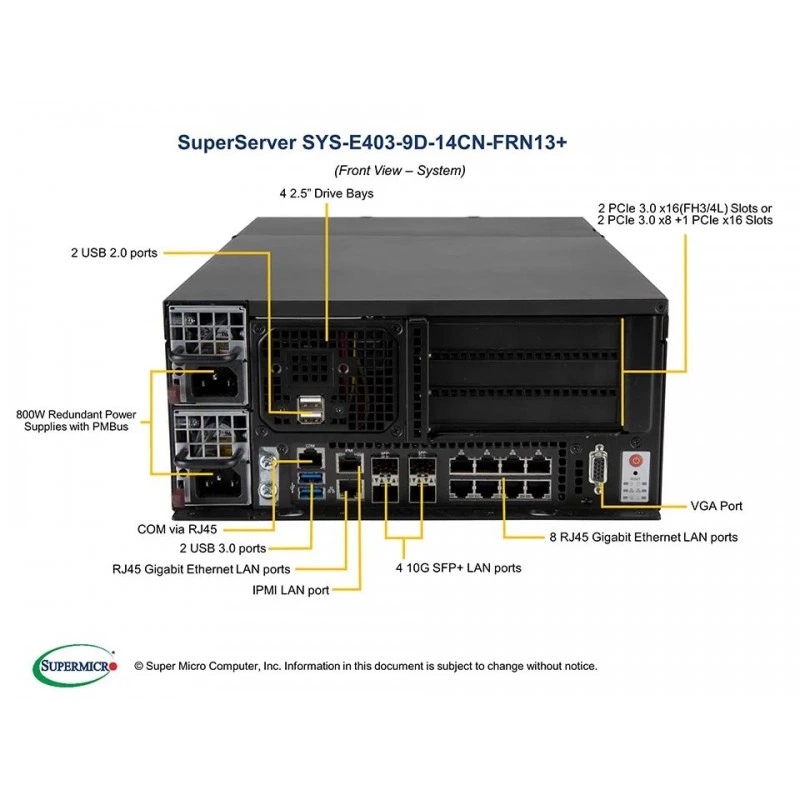

9 RJ45 Gigabit Ethernet сетевых портов LAN 4 10G SFP+ сетевых портов LAN 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 54.5 x 40.25 x 220 mm

Форм-фактор

Box PC

Мониторинг и индикация

Кнопки

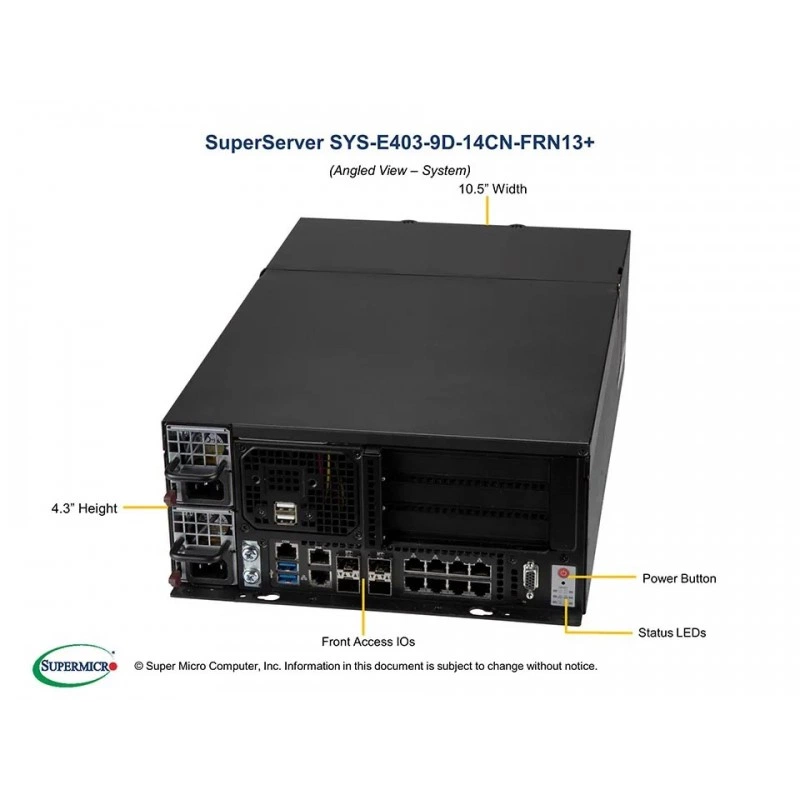

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности Индикатор состояния системы

Накопители и хранение данных

Внутренние накопители

4 Внутренний 2.5" отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

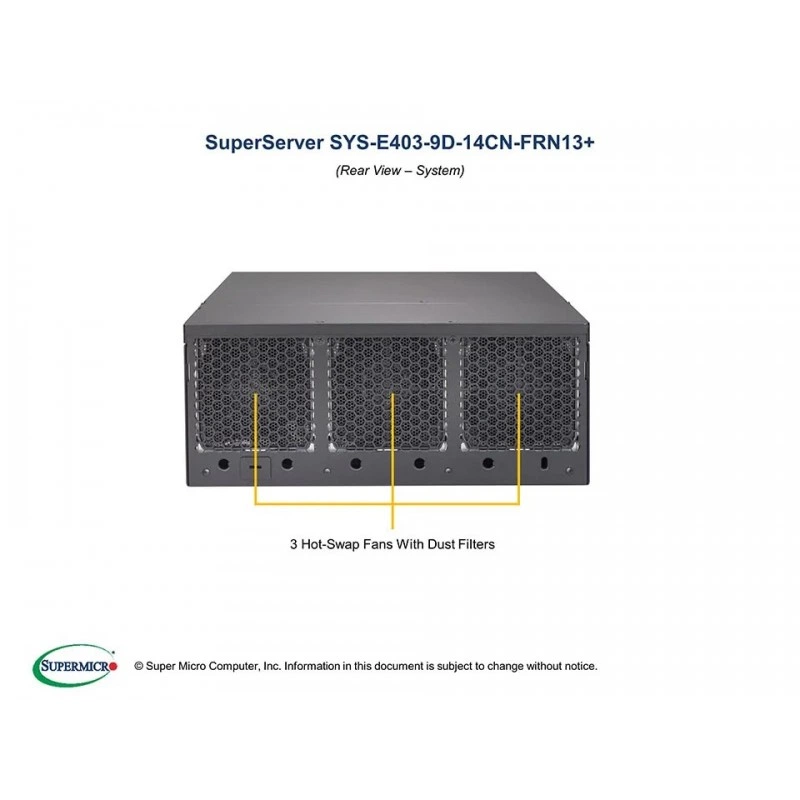

3x 80x80mm PWM Резервируемый вентиляторы

Питание

+5Vsb

макс.: 4A /мин.: 0A

Вариант питания SKU

PWS-601D-1R

Входное питание

750W: 100-127Vac / 10A 800W: 200-240Vac / 5.5A 800W: 230-240Vdc / 5.5A

Выходная мощность

750W: 100 - 127Vac 800W: 200 - 240Vac 800W: 230 - 240Vdc

Класс эффективности БП

Platinum уровень

Конфигурации блоков питания

800W Резервируемые блоки питания     Сертификация уровня Platinum

Линия +12V

макс.: 62.5A /мин.: 0.5A (100-127Vac) макс.: 66.6A /мин.: 0.5A (200-240Vac, 230-240Vdc)

Тип выхода

Позолоченные контакты

Подключение и интерфейсы

Видео

VGA через Aspeed AST2500 BMC

Процессорная подсистема

Процессоры

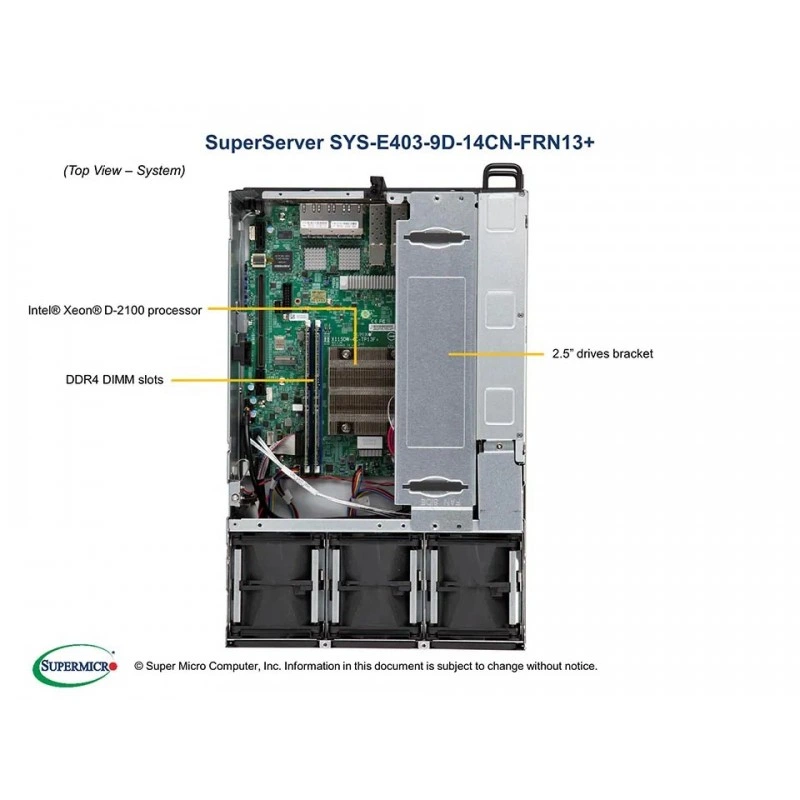

Intel® Xeon® процессор D-2177NT, CPU TDP Поддержка 105W

Ядра / потоки

14 ядер, 28 потоков

Размеры и физические параметры

Вес брутто

23 lbs (10.43 kg)

Вес нетто

17 lbs (7.7 kg)

Высота

4.62" (117mm)

Глубина

16" (406mm)

Модель корпуса

CSE-E403iF-000NDBP2

Ширина

10.5" (267mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Напряжение памяти

1.2 V

Память

до 512GB DDR4 ECC LRDIMM до 256GB DDR4 ECC RDIMM 4 слотов DIMM

Поддерживаемые модули DIMM

128GB, 64GB, 32GB, 16GB

Тип памяти

2666/2400/2133MHz ECC DDR4 L/RDIMM Рабочая скорость до 2400MHz

Слоты расширения

PCI Express

2 PCI-E 3.0 x16 (FHFL) слотов или 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FHFL) слотов

Разъёмы M.2

1 M.2 M-Key , 2280/22110 1 M.2 E-Key , 2230 1 M.2 B-Key , 3042

Совместимость

Интегрированная материнская плата

X11SDW-14CN-TP13F+

Управление и программное обеспечение

Программное обеспечение

Intel® Node Manager IPMI 2.0 NMI SUM Watch Dog SuperDoctor® 5

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
