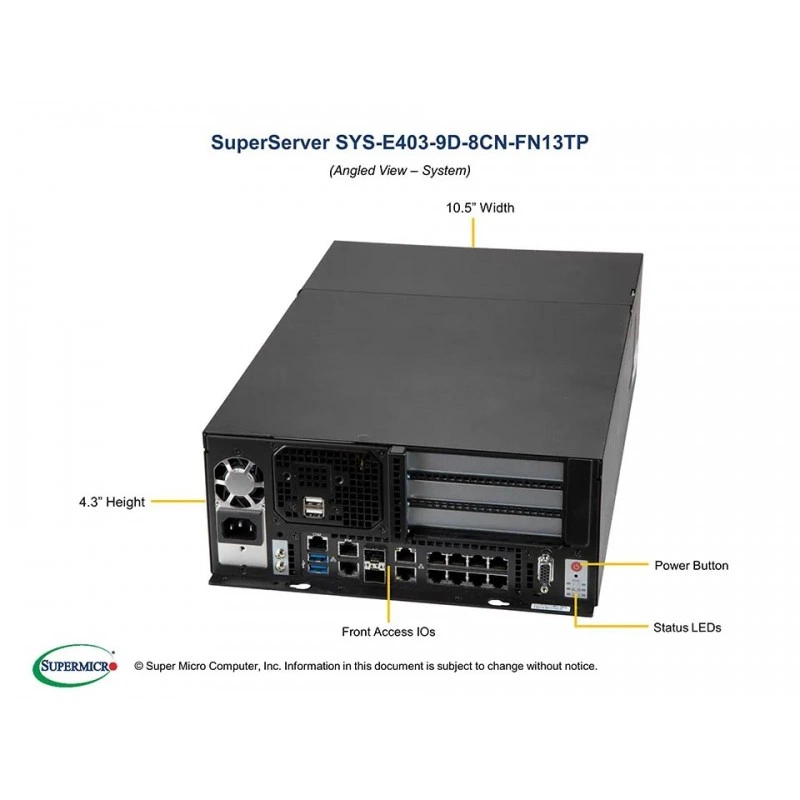

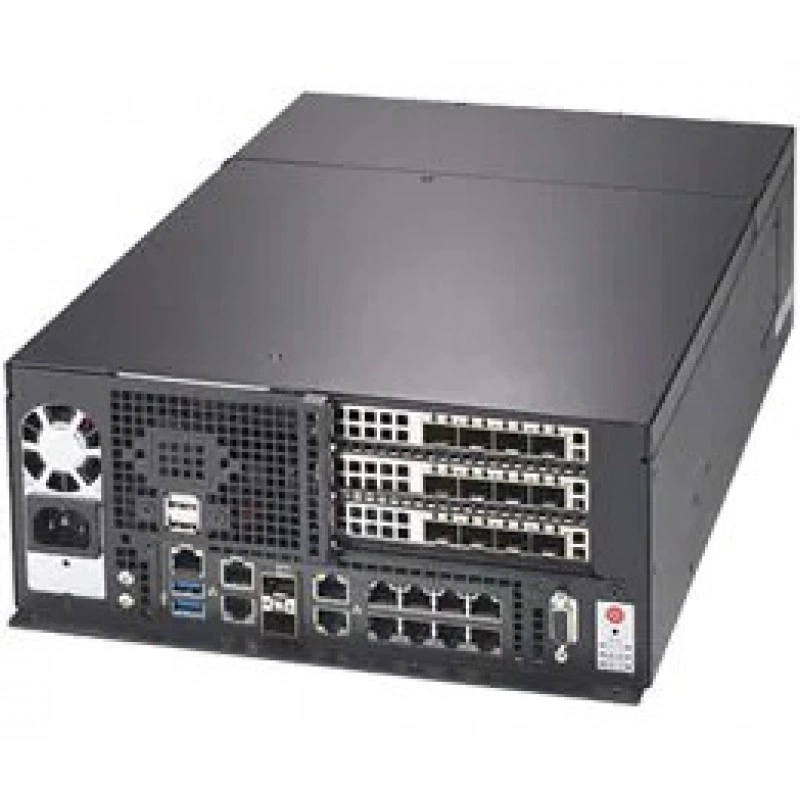

Серверная платформа SUPERMICRO E403-9D-8CN-FN13TP SYS-E403-9D-8CN-FN13TP

BIOS и прошивка

Тип BIOS

128Mb SPI Flash с AMI BIOS

Встроенные устройства

SATA

SATA3 (6Gbps) портов через контроллер SoC

Сетевые контроллеры

два 10G SFP+ через SoC два 10GBase-T через Intel X557 8x 1GbE с Intel I350-AM4 один 1GbE с Intel I210

Чипсет

Система на кристалле (SoC) (SoC)

Интерфейсы ввода-вывода

SATA

4 SATA3 (6Gbps) портов; RAID 0, 1, 5, 10

USB

2 USB 3.0 портов (Спереди) 2 USB 2.0 портов (Спереди)

Видео

1 VGA порт

Последовательные интерфейсы

1 COM через RJ45

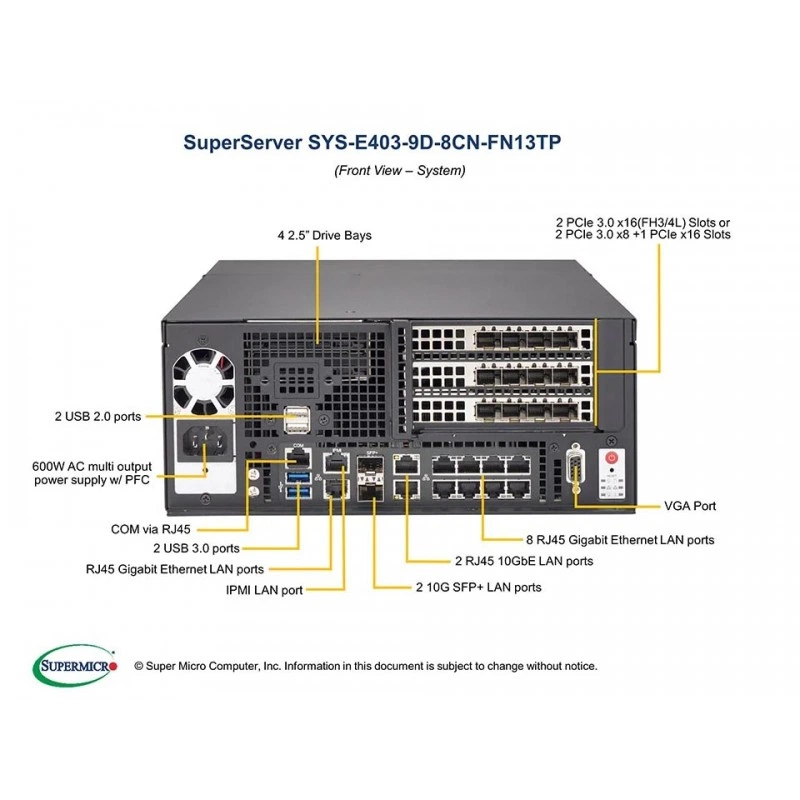

Сетевые интерфейсы

9 RJ45 Gigabit Ethernet сетевых портов LAN 2 RJ45 10GbE сетевых портов LAN 2 10G SFP+ сетевых портов LAN 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

Box PC

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности Индикатор состояния системы

Накопители и хранение данных

Внутренние накопители

4 Внутренний 2.5" отсеков для накопителей

Охлаждение и вентиляция

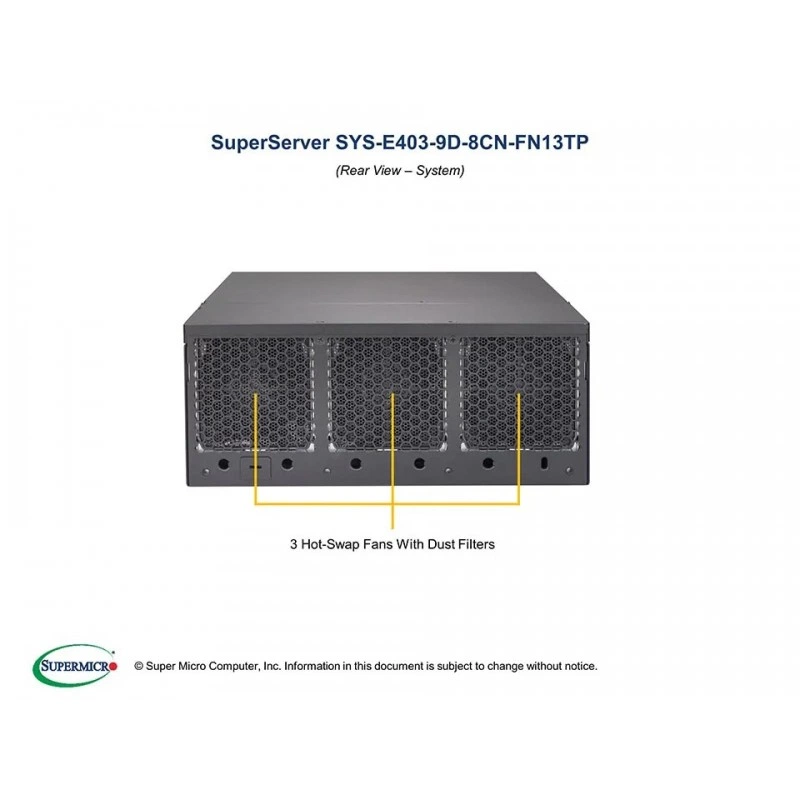

Вентиляторы

3x 80x80mm PWM Резервируемый вентиляторы

Питание

+5Vsb

3 Amp

Входное напряжение

100-240 V, 50-60 Hz, 7.5-3.1 Amp

Класс эффективности БП

Gold Certified   [ Отчёт об испытаниях ]

Конфигурации блоков питания

600W Multi-выход     Gold уровень блок питания

Линия +12V

49 Amp

Линия +3.3V

16 Amp

Линия +5V

20 Amp

Подключение и интерфейсы

Видео

VGA через Aspeed AST2500 BMC

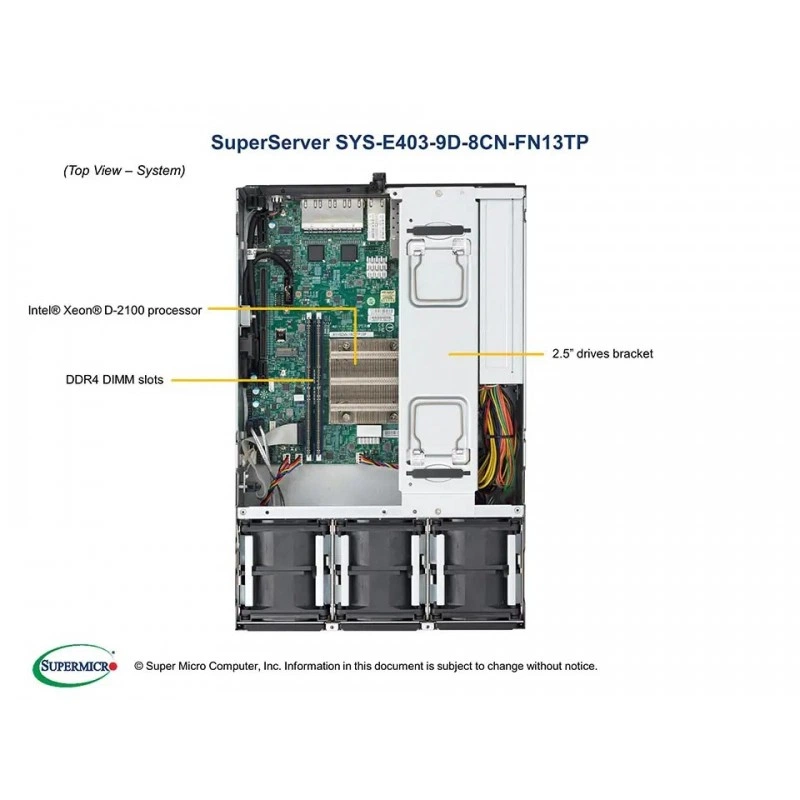

Процессорная подсистема

Процессоры

Intel® Xeon® процессор D-2146NT, CPU TDP Поддержка 80W

Ядра / потоки

8 ядер, 16 потоков

Размеры и физические параметры

Вес брутто

23 lbs (10.43 kg)

Вес нетто

17 lbs (7.7 kg)

Высота

4.3" (109mm)

Глубина

16" (406mm)

Модель корпуса

CSE-E403IF-505

Ширина

10.5" (267mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Напряжение памяти

1.2 V

Память

до 512GB DDR4 ECC LRDIMM до 256GB DDR4 ECC RDIMM 4 слотов DIMM

Поддерживаемые модули DIMM

128GB, 64GB, 32GB, 16GB

Тип памяти

2666/2400/2133MHz ECC DDR4 L/RDIMM Рабочая скорость до 2400MHz

Слоты расширения

PCI Express

2 PCI-E 3.0 x16 (FHFL) слотов или 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FHFL) слотов

Разъёмы M.2

1 M.2 M-Key , 2280/22110 1 M.2 E-Key , 2230 1 M.2 B-Key , 3042

Совместимость

Интегрированная материнская плата

X11SDW-8C-TP13F

Управление и программное обеспечение

Программное обеспечение

Intel® Node Manager IPMI 2.0 NMI SUM Watch Dog SuperDoctor® 5

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
