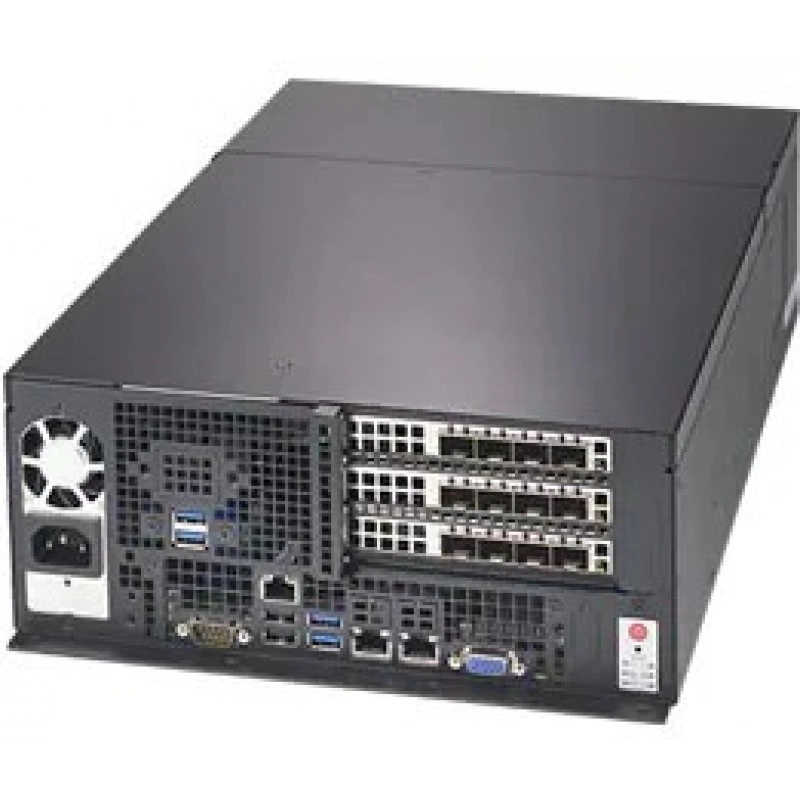

Серверная платформа SUPERMICRO E403-9P-FN2T SYS-E403-9P-FN2T

BIOS и прошивка

Тип BIOS

AMI 32Mb SPI Flash ROM

Встроенные устройства

SATA

Intel® C622 контроллер; RAID 0, 1, 5, 10

Сетевые контроллеры

два 10GBase-T LAN с Intel® X722 + X557

Чипсет

Система На Intel® C622 чипсет

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) портов с Встроенный питание

SATA

4 SATA3 (6Gbps) портов

USB

4 USB 3.0 портов (Спереди) 2 USB 2.0 портов (Спереди)

Видео

1 VGA порт

Последовательный порт

1 COM порт (Спереди)

Сетевые интерфейсы

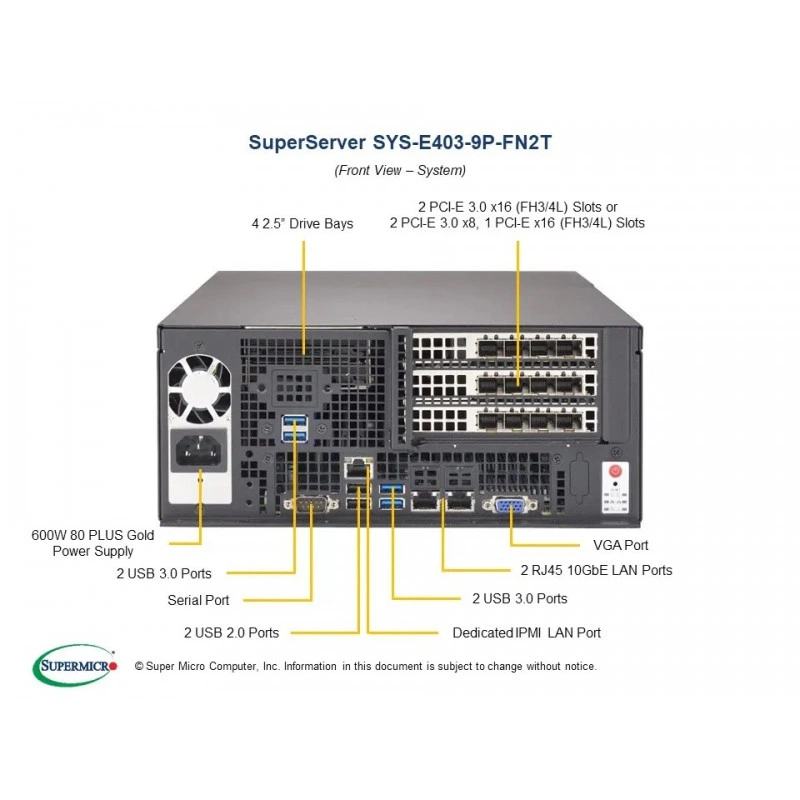

2 RJ45 10GBase-T сетевых портов LAN 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

Box PC

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности Индикатор состояния системы Перегрев LED

Накопители и хранение данных

M.2

M.2 Интерфейс: PCI-E 3.0 x4 и SATA Форм-фактор: 2280, 22110 Key: M-Key Double Высота разъём

Внутренние накопители

4 Внутренний 2.5" отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

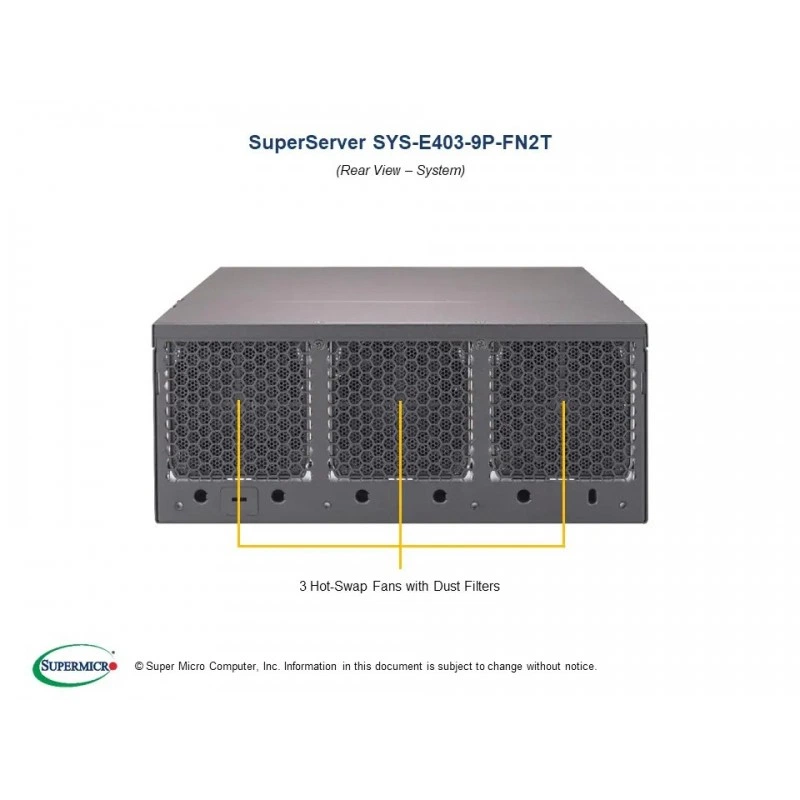

3x 80x38mm PWM hot swap вентиляторы

Питание

+5Vsb

3 Amp

Входное напряжение

100-240 V, 50-60 Hz, 7.5-3.1 Amp

Класс эффективности БП

Gold Certified   [ Отчёт об испытаниях ]

Конфигурации блоков питания

600W Multi-выход     Gold уровень блок питания

Линия +12V

49 Amp

Линия +3.3V

16 Amp

Линия +5V

20 Amp

Подключение и интерфейсы

Видео

ASPEED AST2500 BMC

Процессорная подсистема

Максимальное количество ядер

до 28 ядер

Примечание

‡ версия BIOS 3.2 или выше требуется до Поддержка 2nd Gen Intel® Xeon® Scalable процессоры (кодовое название Cascade Lake-R).   Рабочая температура: 0°C ~ 35°C (32°F ~ 95°F) для Cascade Lake-R CPU above 165W TDP, для дополнительной информации обратитесь в техническую поддержку Supermicro.

Процессоры

Один сокет P (LGA 3647) 2nd Gen. Intel® Xeon® Scalable процессоры (Cascade Lake-SP)‡ Поддержка CPU TDP 70-205W

Размеры и физические параметры

Вес брутто

24 lbs (10.89 kg)

Вес нетто

18 lbs (8.16 kg)

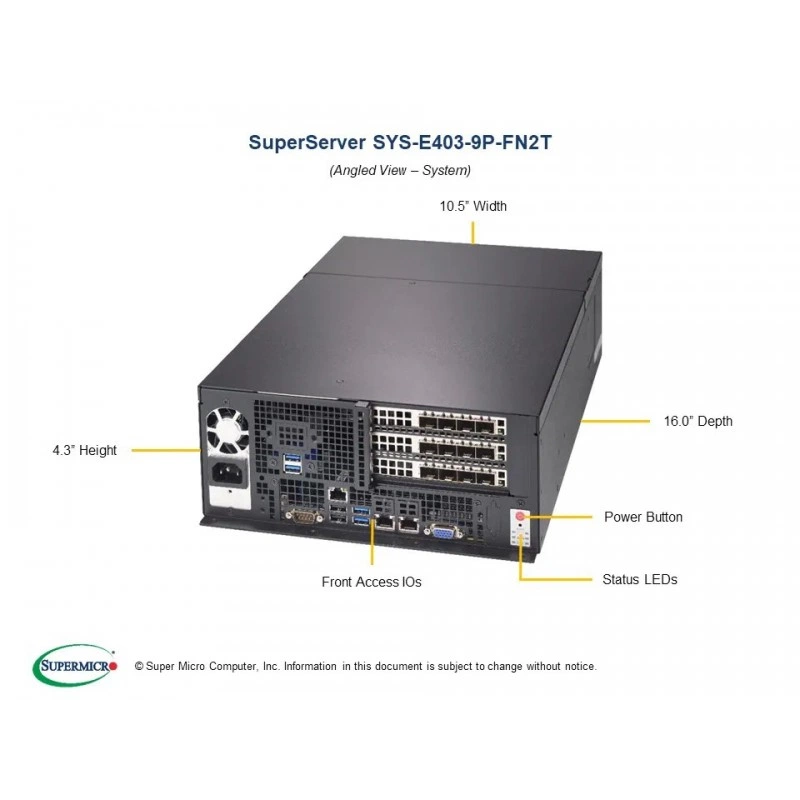

Высота

4.3" (109mm)

Габариты упаковки

26" (W) x 10.4" (H) x 16.4" (D)

Глубина

16" (406mm)

Модель корпуса

CSE-E403iF

Ширина

10.5" (267mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

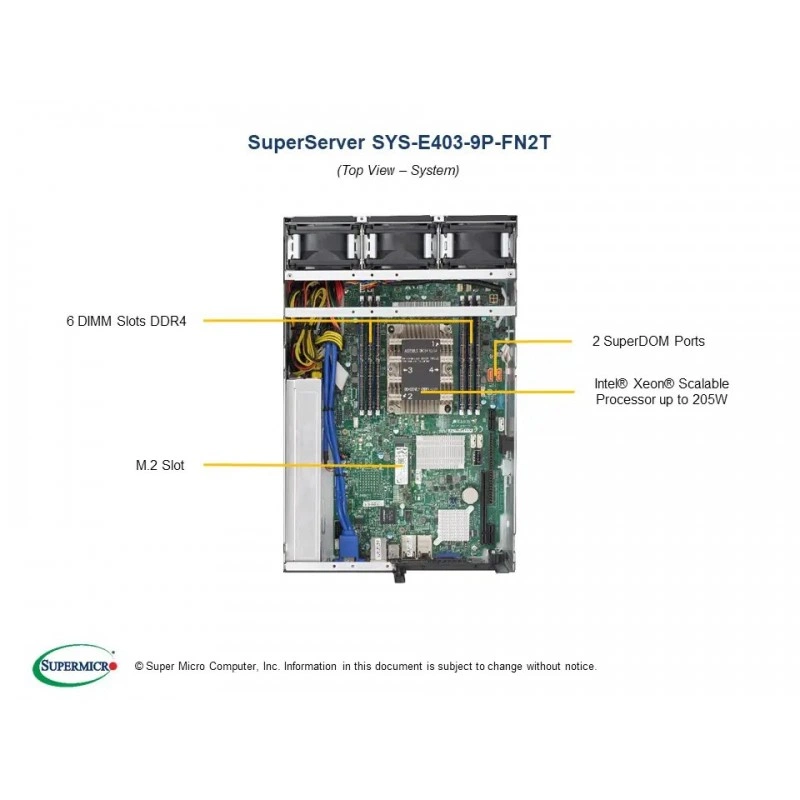

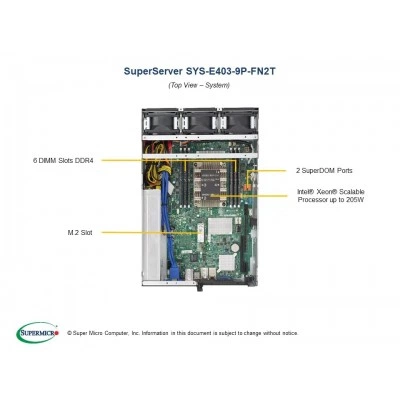

6 слотов DIMM до 1.5TB 3DS ECC DDR4-2933MHz RDIMM/LRDIMM

Тип памяти

2933/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM

Слоты расширения

PCI Express

2 PCI-E 3.0 x16 (FHFL) слотов или 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FHFL) слотов†

Ограничения расширения

† Параметры дополнительных плат и BIOS приведены в руководствах

Совместимость

Интегрированная материнская плата

X11SPW-TF

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием Режим включения при восстановлении сетевого питания AC

Программное обеспечение

Intel® Node Manager IPMI 2.0 KVM с выделенным LAN NMI SPM, SUM SuperDoctor® 5 Watch Dog

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    0°C ~ 45°C (32°F ~ 113°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
