Артикул: SYS-E101-14AM-E
Встраиваемая безвентиляторная система Supermicro SYS-E101-14AM-E (СУПЕРМИКРО)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о встраиваемой безвентиляторной системе Supermicro

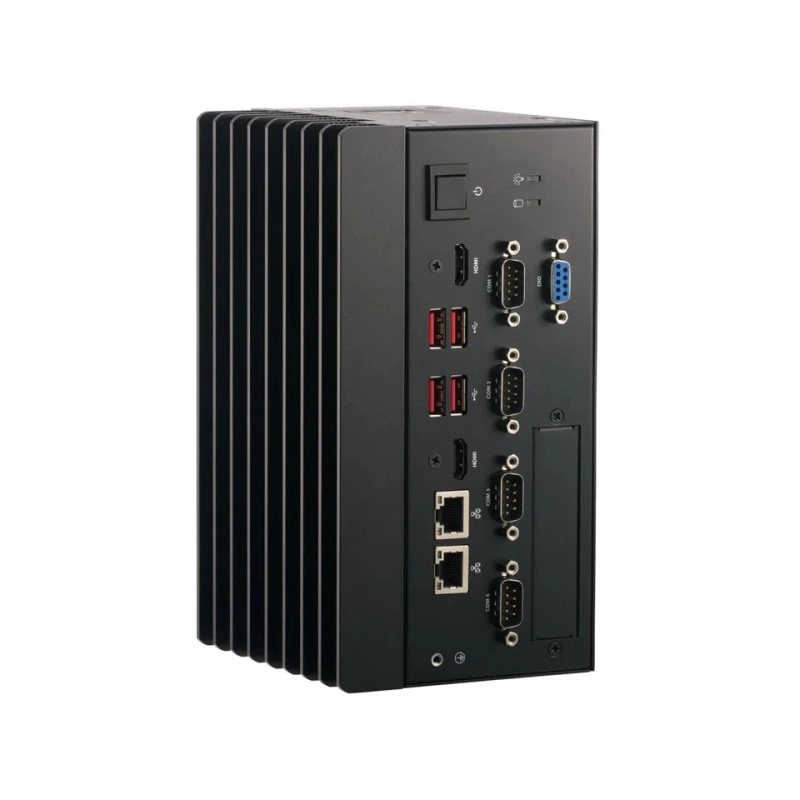

Supermicro SYS-E101-14AM-E - это компактная встроенная безвентиляторная система, рассчитанная на работу в сценариях, где важны малые габариты, низкое энергопотребление, наличие промышленного набора интерфейсов и стабильная круглосуточная эксплуатация. Устройство выполнено в фанлесс-исполнении с монтажом на DIN-рейку и предназначено для задач промышленной автоматизации, здравоохранения, розничной инфраструктуры и цифровых вывесок/PoS-терминалов. Система поставляется как полностью собранное решение и ориентирована на использование в составе готового оборудования.

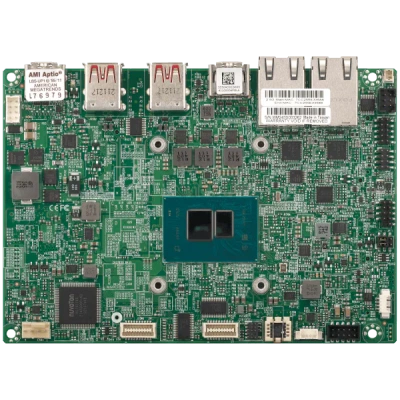

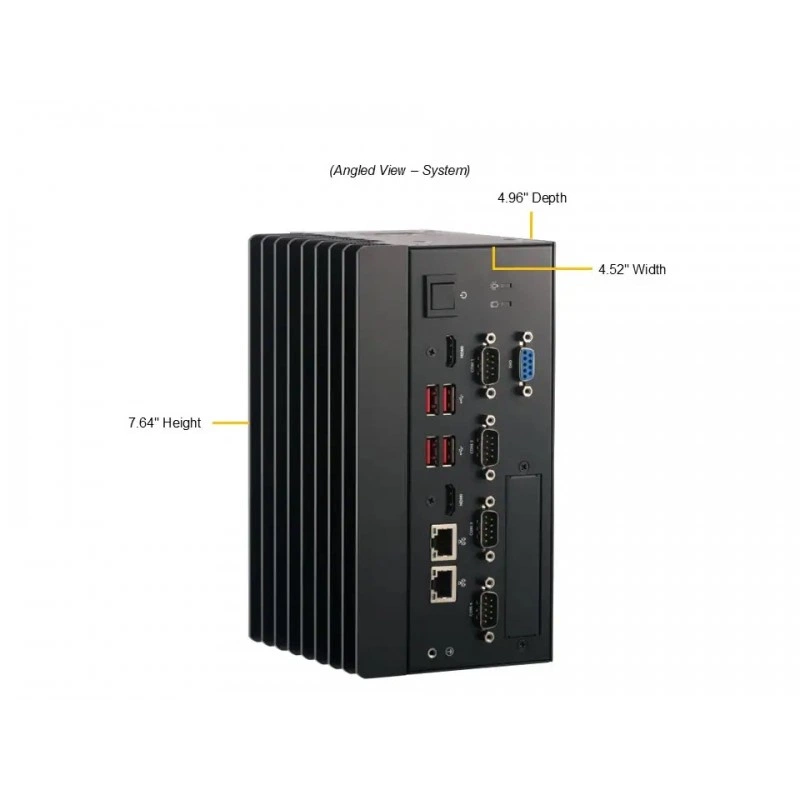

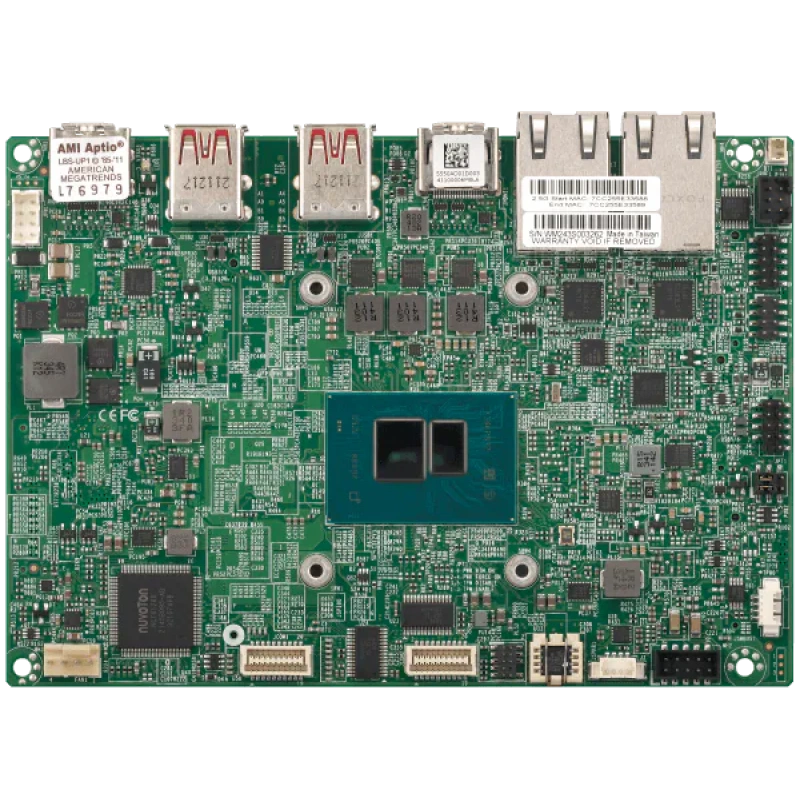

В основе платформы используется интегрированная плата Super A4SAN-E-WOHS. Для охлаждения не применяются вентиляторы, а конструкция корпуса рассчитана на глубину 4.96" (126 мм), что удобно для компактных шкафов, настенных и распределённых инсталляций. Корпус выполнен в чёрном цвете, а общие габариты составляют 4.52" (115 мм) по высоте, 7.64" (194 мм) по ширине и 4.96" (126 мм) по глубине. Вес нетто указан как 3.7 lbs (1.68 kg), а вес брутто - 4.3 lbs (1.95 kg).
Функциональные возможности SYS-E101-14AM-E
Система построена на процессоре Intel Atom x7433RE и поддерживает конфигурацию до 4C/4T с кешем до 6 MB. Заявлен лимит теплового пакета до 9 W TDP при воздушном охлаждении. Память организована через один слот DIMM и поддерживает до 16 GB DDR5 SO-DIMM non-ECC со скоростью до 4800 MT/s. Напряжение памяти - 1.1 V.

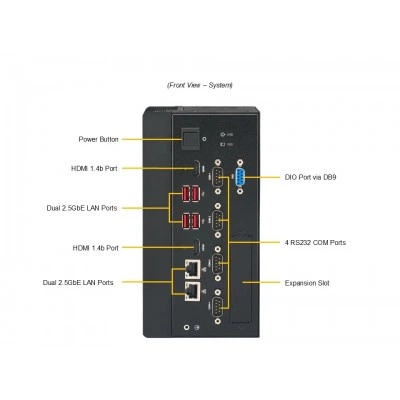

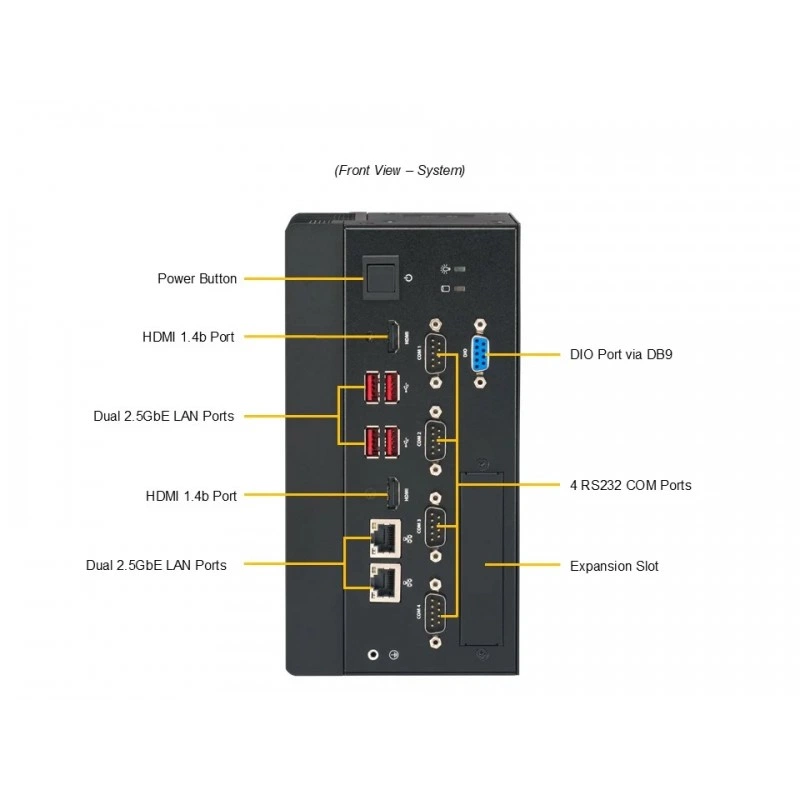

Для сетевого подключения предусмотрены 2 порта RJ45 2.5GbE на контроллере Intel I226-IT. Набор внешних интерфейсов включает 2 USB 2.0 Type-A на задней панели, 4 USB 3.2 Gen2 Type-A на фронтальной панели, 2 HDMI 1.4 на фронтальной панели, 2 COM RS232 на фронтальной панели и 2 COM RS232/RS422/RS485 на фронтальной панели. Также предусмотрен 1 SMBUS 8-bit GPIO.
В части хранения и расширения система оснащена несколькими M.2-слотами. Среди них указан 1 M.2 E-key 2230, 1 M.2 PCIe 3.0 x1 SATA slot в исполнении M-key 2242/2280 и 1 M.2 PCIe 3.0 x1 SATA slot в исполнении B-key 2242/2280/3042/3052. В блоке хранения также указаны 1 M.2 PCIe 3.0 x1 SATA slot B-key 2242/2280 и 1 M.2 PCIe 3.0 x1 NVMe slot M-key 2242/2280. Такая конфигурация позволяет использовать систему как компактную edge-платформу с гибкой организацией локального накопителя.
Технические особенности

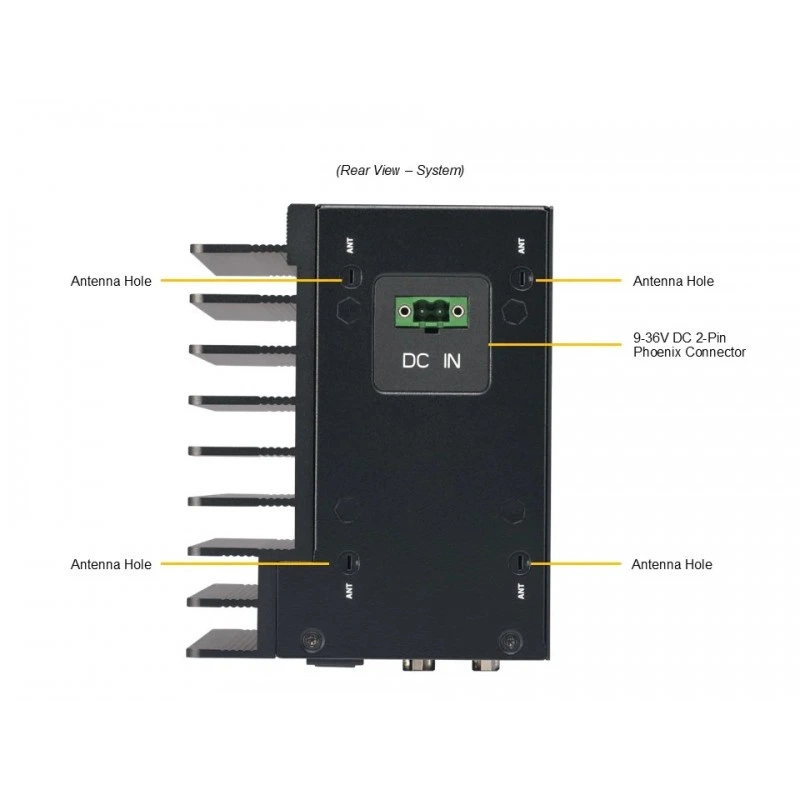

Корпус имеет фанлесс-исполнение, а система относится к классу embedded-шасси. BIOS описан как AMI 256 MB SPI Flash EEPROM. Из функций управления и питания указаны ACPI Power Management, управление режимом включения после восстановления питания, принудительное включение через перемычку и вход питания +9~36 V DC. В программном обеспечении управления заявлен Supermicro SuperDoctor 5 (SD5).
Для безопасности предусмотрен Trusted Platform Module TPM 2.0 и Secure Boot. Устройство соответствует RoHS. Поддержка памяти, интерфейсов и промышленного набора портов делает эту платформу удобной для встраивания в стойкие к внешней среде решения и специализированные контроллеры. Набор характеристик указывает на компактную, энергоэффективную и промышленно ориентированную конструкцию без вентиляторов.
Применение
SYS-E101-14AM-E подходит для промышленной автоматизации, медицинских и клинических рабочих мест, розничных точек, цифровых вывесок и PoS-инфраструктуры. Набор портов USB, HDMI, COM, двух LAN 2.5GbE и поддержка питания постоянным током упрощают подключение периферии, дисплеев, контроллеров, терминалов и специализированного оборудования. Компактные размеры и DIN-rail монтаж делают систему удобной для шкафов автоматики и локальных edge-развёртываний.
Совместимость
В качестве встроенной платы указана Super A4SAN-E-WOHS. Для монтажа предусмотрен DIN Rail Kit MCP-290-10201-0N, предназначенный для CSE-E101/E102/E50 и крепления на 35 mm DIN rail. В карточке также отмечены опции по памяти и накопителям через разделы View Memory Options и View M.2 Options, что подтверждает возможность подбора совместимых модулей в рамках этой платформы.
Монтаж и эксплуатация
Система рассчитана на безвентиляторную работу, установку на DIN-рейку и эксплуатацию в компактных промышленных пространствах. Наличие DC-входа +9~36 V позволяет применять её в распределённых системах и шкафах с постоянным питанием. Поддержка ACPI, режима восстановления после пропадания питания и принудительного включения через jumper полезна при использовании в автоматизированных объектах и удалённых инсталляциях.
Комплектация
Подтверждено, что продукт продаётся как полностью собранная система. Также в связанном блоке опций указан DIN Rail Kit MCP-290-10201-0N для платформ CSE-E101/E102/E50. Иных деталей стандартной поставки в извлечённых данных не подтверждено.
Логистические данные
Размер упаковки указан как 12.01" (H) x 27.17" (W) x 12.6" (D). Вес брутто составляет 4.3 lbs (1.95 kg), вес нетто - 3.7 lbs (1.68 kg). Эти данные важны для расчёта перевозки, размещения на складе и планирования монтажа.
Эксплуатационные параметры
Система ориентирована на low-power embedded-сценарии. В описании процессора указан потолок 9 W TDP, а для памяти поддерживается 16 GB non-ECC DDR5 SO-DIMM 4800 MT/s при напряжении 1.1 V. Fanless-конструкция снижает требования к обслуживанию и делает платформу подходящей для непрерывной эксплуатации в ограниченных пространствах.
Технические характеристики SYS-E101-14AM-E
Видео и графика
- Видео выходы
- 2 HDMI 1.4 (front)
Идентификаторы
- SKU
- SYS-E101-14AM-E
- Артикул производителя
- SYS-E101-14AM-E
- Бренд
- Supermicro
- Модель
- SYS-E101-14AM-E
Логистика и упаковка
- Паллетированная упаковка
- 46.5" x 39.4" x 37.4"
Монтаж и установка
- Монтаж
- DIN Rail Mounted System
- Совместимый монтажный комплект
- MCP-290-10201-0N для CSE-E101/E102/E50, 35 мм DIN rail
Назначение и классификация
- Основное назначение
- Industrial Automation, Healthcare, Retail, Digital Signage / PoS
- Серия
- Fanless Embedded
- Тип товара
- Серверный вентилятор
Накопители и хранение данных
- M.2 NVMe
- 1 x M.2 NVMe, M-key 2242/2280
- M.2 SATA
- 1 x M.2 SATA, B-key 2242/2280
- M.2 слот 1
- E-key 2230
- M.2 слот 2
- M-key 2242/2280, PCIe 3.0 x 1 SATA
- M.2 слот 3
- B-key 2242/2280/3042/3052, PCIe 3.0 x 1 SATA
- Слоты M.2
- E-key 2230, M-key 2242/2280 PCIe 3.0 x 1 SATA, B-key 2242/2280/3042/3052 PCIe 3.0 x 1 SATA
Оперативная память
- Максимальный объем памяти
- До 16 ГБ
- Напряжение памяти
- 1.1 В
- Режим памяти
- non-ECC
- Слоты памяти
- 1 DIMM слот
- Стандарт памяти
- 1.1 В
- Тип памяти
- DDR5 SO-DIMM
- Частота памяти
- 4800 MT/s
Охлаждение и вентиляция
- Охлаждение
- Без вентиляторов
Питание
- Восстановление питания
- Power-on mode control for AC power loss recovery
- Вход питания
- +9 - 36 В DC
- Мощность БП
- 60 Вт
- Принудительное включение
- Force power-on by jumper
- Управление питанием
- ACPI Power Management, восстановление после пропадания питания, принудительное включение джампером
Подключение и интерфейсы
- GPIO / SMBUS
- 1 SMBUS 8-bit GPIO
- USB
- 2 x USB 2.0 Type-A (rear), 4 x USB 3.2 Gen2 Type-A (front)
- Видео
- 2 x HDMI 1.4 (front)
- Последовательные порты
- 2 COM RS232, 2 COM RS232/RS422/RS485
Процессорная подсистема
- TDP CPU
- До 9 Вт
- Кэш
- До 6 МБ
- Питание процессора
- Air Cooled CPUs
- Процессор
- Intel Atom x7433RE
- Ядер / потоков
- 4 / 4
Размеры и физические параметры
- Вес брутто
- 1.95 кг
- Вес нетто
- 1.68 кг
- Габаритная глубина
- 4.96" (126 мм)
- Габариты упаковки
- 12.01" x 27.17" x 12.6"
- Корпус
- Embedded chassis
- Модель шасси
- CSE-E101-05
- Размеры (В x Ш x Г)
- 115 x 194 x 126 мм
- Форм-фактор
- Fanless Embedded
Сертификация и стандарты
- TPM
- Trusted Platform Module (TPM) 2.0
- Безопасная загрузка
- Secure Boot
- Безопасность
- TPM 2.0
- Соответствие
- RoHS Compliant
- Функции безопасности
- Secure Boot
Сеть и интерфейсы
- Контроллер Ethernet
- Intel I226-IT
- Сетевые интерфейсы
- 2 x RJ-45 2.5 Гбит/с
Совместимость
- Интегрированная плата
- Super A4SAN-E-WOHS
Управление и удаленный доступ
- BIOS
- AMI 256 MB SPI Flash EEPROM
- BIOS тип
- AMI 256 MB SPI Flash EEPROM
- ПО управления
- Supermicro SuperDoctor 5 (SD5)
Условия эксплуатации
- Максимальная рабочая температура
- До 50 °C
- Рабочая влажность
- 8% - 90% без конденсации
- Температура хранения
- 5% - 95% без конденсации
Функции и возможности
- Платформа материнской платы
- Super A4SAN-E-WOHS
Цвет и внешний вид
- Цвет
- Черный
