Сервер Supermicro SYS-621C-TN12R (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer SYS-621C-TN12R - это 2U CloudDC сервер формата dual processor, предназначенный для задач облачной инфраструктуры, веб-сервисов, DNS и gateway, firewall, CDN и edge-узлов. Платформа относится к линейке CloudDC и использует интегрированную материнскую плату Super X13DDW-A. Корпус рассчитан на полностью собранную систему и поставляется как готовое серверное решение, а не как набор отдельных компонентов.

Модель ориентирована на эксплуатацию в сценариях, где важны плотность размещения, гибкость по накопителям, расширяемость PCIe 5.0 и поддержка современных процессоров Intel Xeon Scalable 4-го и 5-го поколения. В карточке подтверждены также аппаратные механизмы безопасности, удаленное управление, мониторинг состояния и набор опций для хранения данных, сетевых подключений и ускорителей.

Функциональные возможности SYS-621C-TN12R

Сервер SYS-621C-TN12R поддерживает установку двух процессоров Intel Xeon Scalable с разъемом LGA-4677. Конфигурация рассчитана на работу с 4th Gen и 5th Gen Intel Xeon Scalable processors, а также на высокую вычислительную плотность за счет 16 слотов DIMM и поддержки до 4 TB памяти DDR5-5600 ECC RDIMM при 1DPC. Для дисковой подсистемы предусмотрены 12 горячезаменяемых гибридных отсеков 3.5/2.5 дюйма с поддержкой NVMe, SAS и SATA. На уровне расширения доступны 4 слота PCIe 5.0 x8 FHHL, которые могут быть объединены в 2 PCIe 5.0 x16, дополнительно есть 2 PCIe 5.0 x16 FHHL и 2 M.2 NVMe x4.

Сетевые возможности реализованы через два AIOM (OCP 3.0) слота с NCSI и отдельный выделенный порт IPMI LAN. Для внешних подключений предусмотрены 1 VGA, 1 COM и 2 USB 3.2 Gen1 Type-A порта на задней панели. Встроенная платформа поддерживает ACPI/APM управление питанием, а также программные инструменты SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, Supermicro SuperDoctor 5, Super Diagnostics Offline, Thin-Agent Service и SuperServer Automation Assistant.

С точки зрения безопасности сервер оснащен TPM 2.0, Silicon Root of Trust, криптографически подписанной прошивкой, Secure Boot, безопасными обновлениями firmware, автоматическим восстановлением firmware, удаленной аттестацией, runtime-защитами BMC и режимом System Lockdown. Для охлаждения применяются 3 усиленных вентилятора с контролем скорости и 1 air shroud. Питание обеспечивают резервируемые Titanium-level блоки питания 1200 W с диапазоном 100-240 VAC и 200-240 VDC.

Технические особенности

• 2U DP CloudDC сервер.
• Интегрированная плата Super X13DDW-A.
• Два сокета E LGA-4677.
• Поддержка Intel Xeon Scalable 4-го и 5-го поколения.
• До 64 ядер и 128 потоков на CPU, до 112.5 MB cache на процессор.
• До 350 W TDP CPU с воздушным охлаждением.
• 16 DIMM slots.
• До 4 TB 5600 MT/s ECC DDR5 RDIMM.
• Напряжение памяти 1.1 V.
• 12 hot-swap hybrid NVMe/SATA/SAS bays.
• Поддержка RAID 0/1/5/10 для SATA и NVMe, для NVMe требуется VROC HW key.
• 4 PCIe 5.0 x8 FHHL, 2 PCIe 5.0 x16 FHHL, 2 PCIe 5.0 x4 NVMe M.2.
• 2 AIOM слота с NCSI.
• 1 dedicated IPMI LAN port.
• 1 RJ45 1 GbE dedicated BMC LAN port.
• 2 USB 3.2 Gen1 Type-A rear ports.
• 1 VGA port.
• 1 COM port rear.
• 1 TPM header.
• AMI 32MB SPI FLASH ROM BIOS.
• Trusted Platform Module 2.0.
• NIST 800-193 compliant Silicon Root of Trust.
• ACPI/APM power management.
• Support for NVIDIA PCIe GPUs H100, H100 NVL, A2, L4, L40, L40S, RTX A4000, RTX A4500, RTX A5000, RTX A6000.
• Support for Intel Data Center GPU Flex 140 and Flex 170.
• Up to 2 double-width or 6 single-width GPUs.

Применение

• Веб-серверы и firewall-решения.
• Cloud computing и compact server сценарии.
• Value IaaS в дата-центре.
• DNS и gateway servers.
• CDN и edge nodes.
• Платформа для GPU-ускоренных конфигураций и серверных инфраструктур с повышенными требованиями к расширяемости.

Совместимость

• Совместимость с Intel Xeon Scalable 4th Gen и 5th Gen на сокете LGA-4677.
• Поддержка NVIDIA PCIe GPU и Intel Data Center GPU Flex.
• Поддержка AIOM/OCP 3.0 сетевых модулей.
• Совместимость с NVMe, SAS и SATA накопителями в гибридных отсеках.
• Поддержка SuperCloud Composer, SSM, SUM, SD5, SDO, TAS и SAA.

Монтаж и эксплуатация

Сервер поставляется как complete system only: для сохранения качества и целостности изделие продается только в полностью собранном виде. Требуется минимум 2 CPU, 4 DIMM и 1 storage device HDD/HDS/M.2, а также 1 NIC, который может быть выполнен как AIOM или PCIe card. Для охлаждения применяются три heavy duty fans и air shroud, что важно учитывать при размещении в стойке и при подборе совместимых компонентов.

Ограничения и условия использования

• Воздушно-охлаждаемые CPU с TDP выше 270 W поддерживаются только при специальных условиях.
• Для NVMe RAID требуется VROC HW key.
• Для подтвержденной полной конфигурации сервер должен быть собран в complete system only формате.

Комплектация

• Интегрированная плата Super X13DDW-A.
• Корпус 2U CloudDC с 12 hot-swap отсеками.
• Система охлаждения с 3 вентиляторами и air shroud.
• Два резервируемых Titanium level блока питания 1200 W.
• Набор встроенных интерфейсов и средств управления, включая IPMI LAN и задние порты I/O.

Упаковка и маркировка

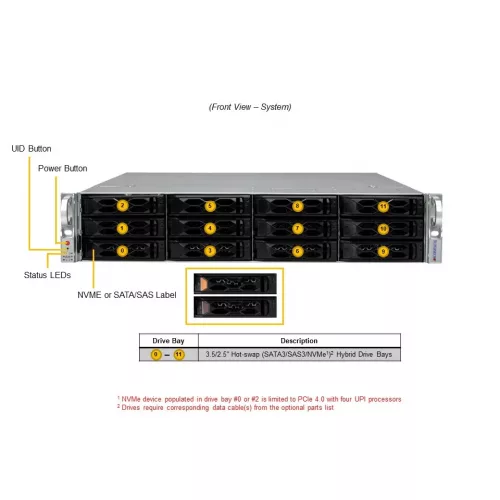

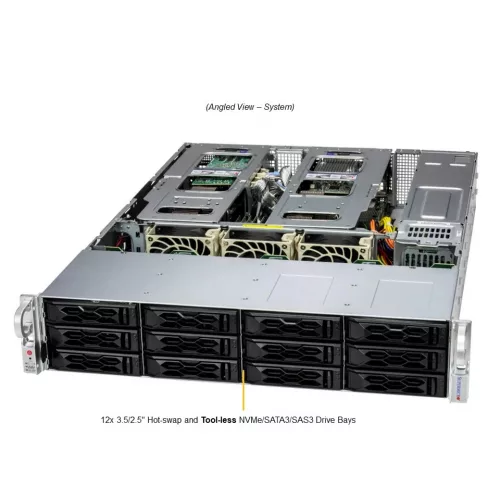

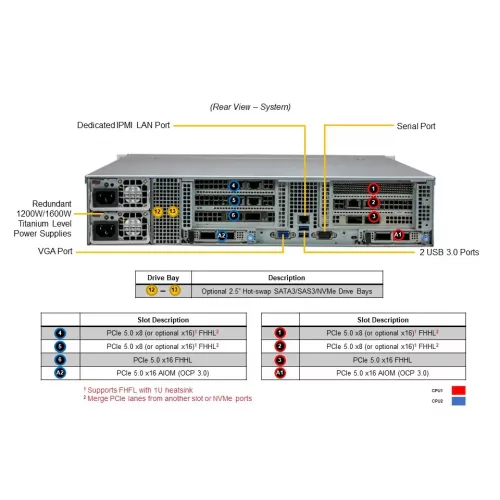

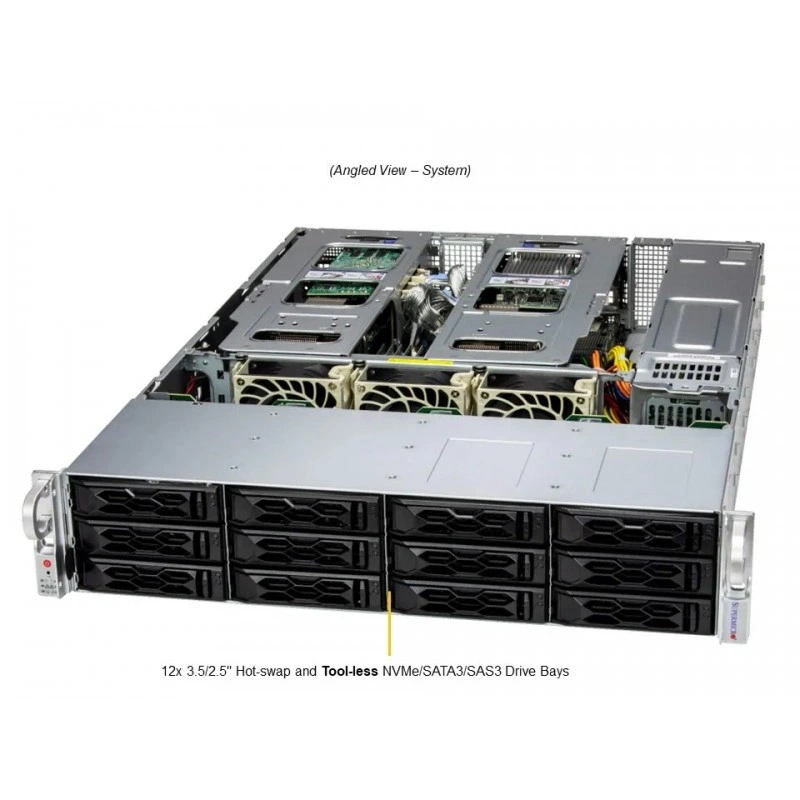

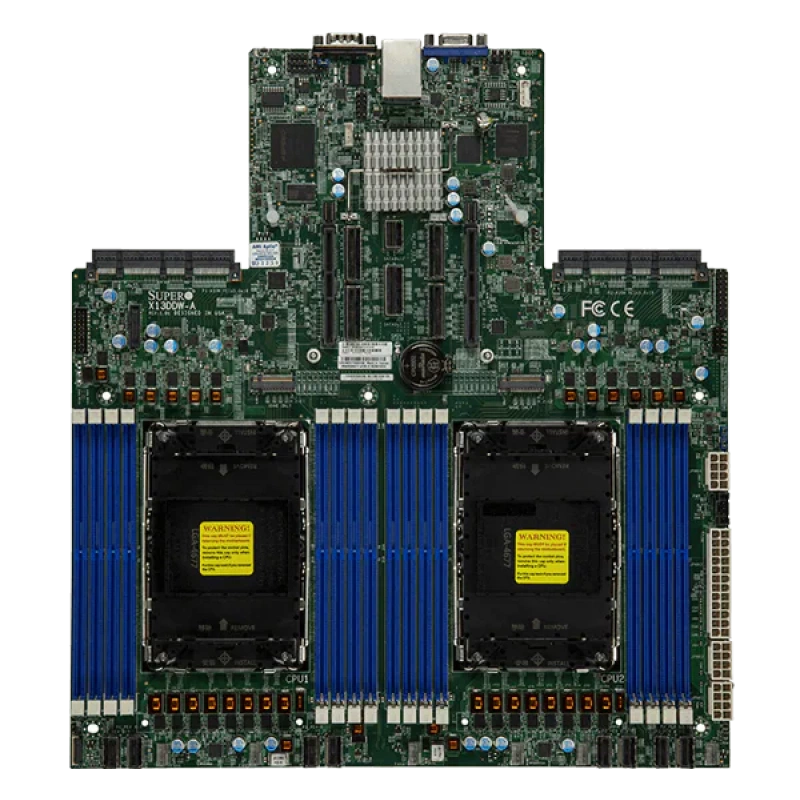

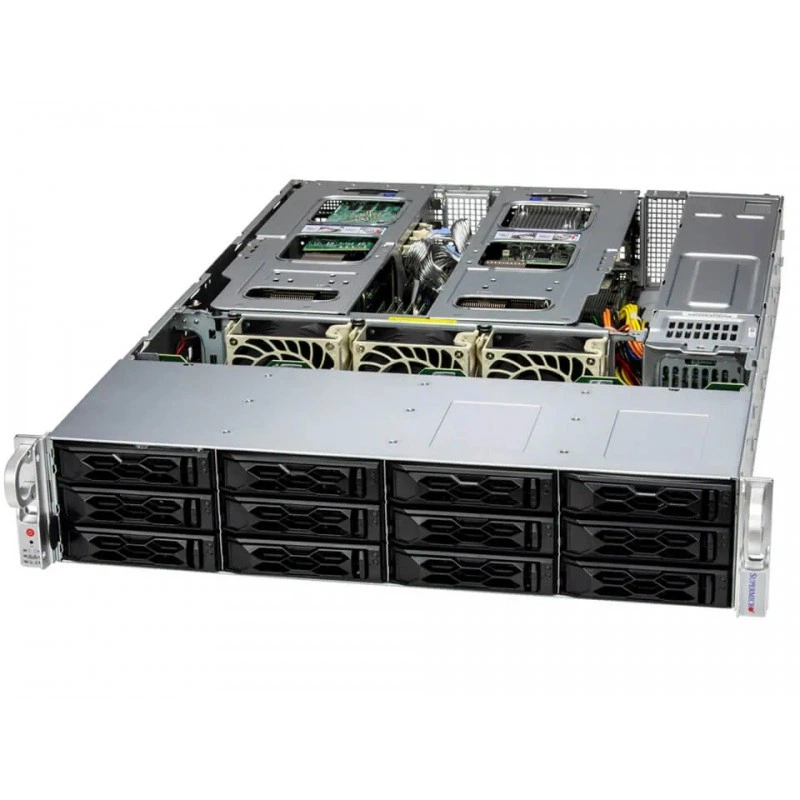

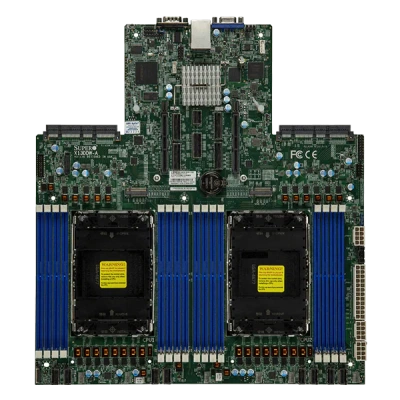

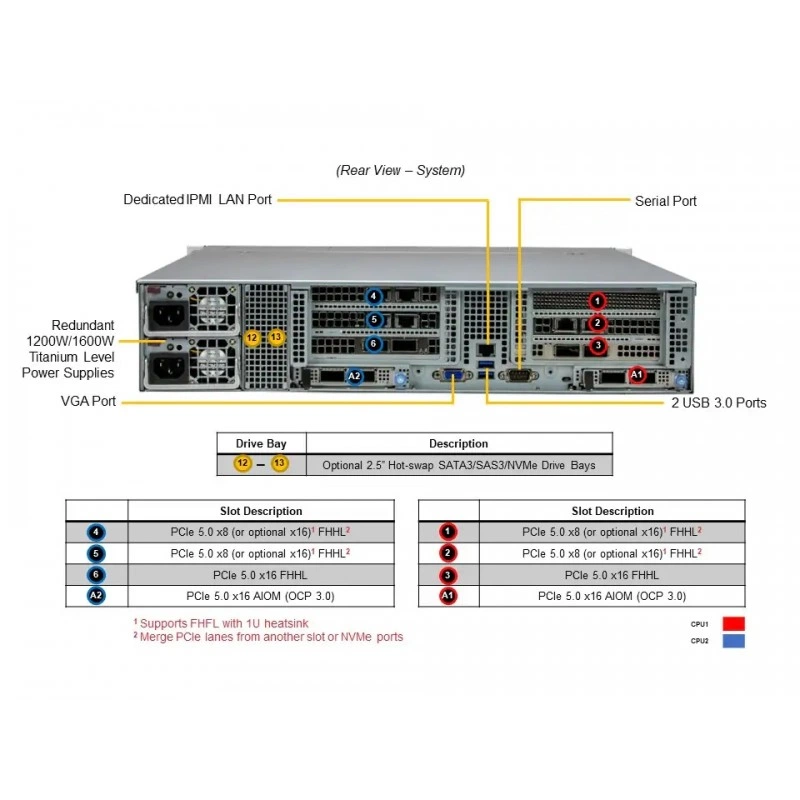

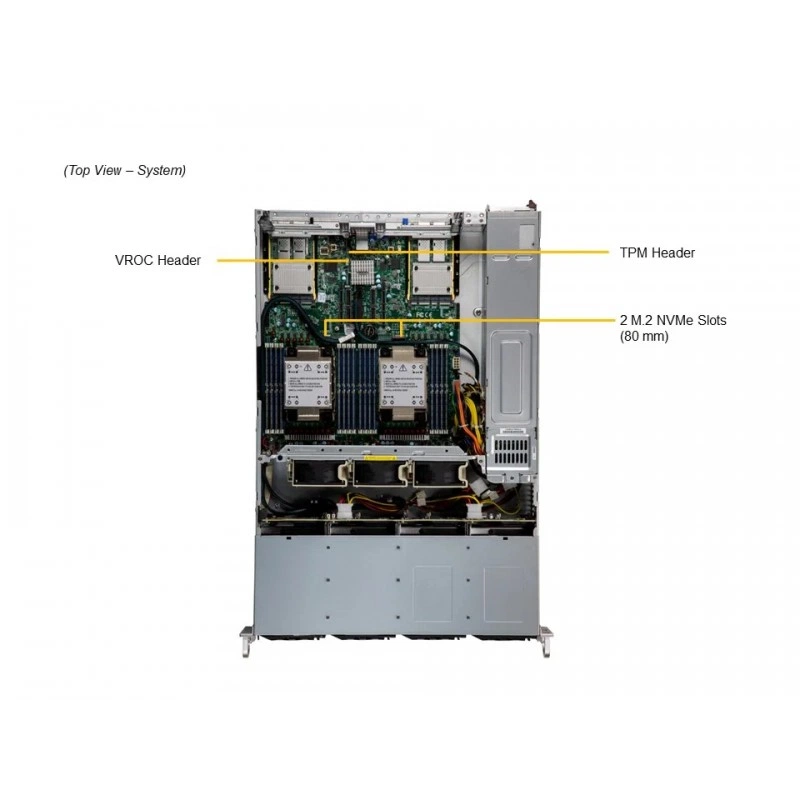

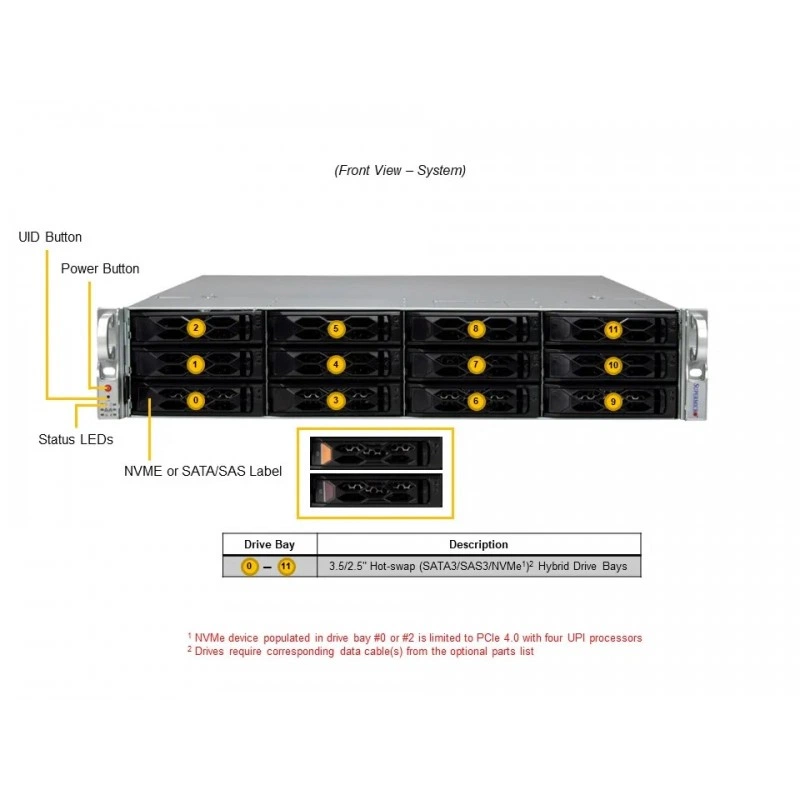

Модель обозначается как SYS-621C-TN12R и относится к SuperServer CloudDC 2U. На странице подтверждена серийная маркировка системы и использование идентификатора платы Super X13DDW-A. Фото показывают фронтальный, задний и угловой виды корпуса, а также изображение интегрированной платы.

Логистические данные

Для этой платформы подтвержден формат готовой собранной серверной системы. На странице также присутствуют варианты optional parts list и part number для аксессуаров и кабелей, однако они относятся к опциональным конфигурациям и не включены в основную карточку товара.
