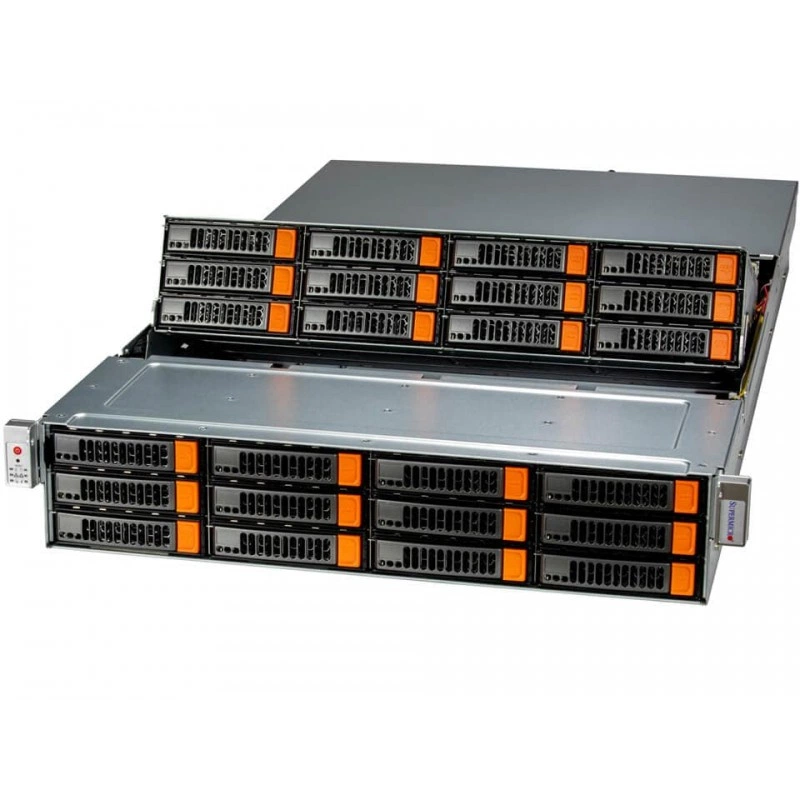

Серверная платформа SUPERMICRO Supermicro Gold Series ASG-2015S-E1CR24L | 2U Storage Server ASG-2015S-E1CR24L-01-G2

BIOS и прошивка

Тип BIOS

AMI 32MB SPI Flash EEPROM

Безопасность

Аппаратные средства

Доверенный платформенный модуль (TPM) 2.0 Silicon Root of Trust (RoT) – NIST 800-193 соответствие

Встроенные устройства

Сетевые контроллеры

Через AIOM

Интерфейсы ввода-вывода

USB

2 USB 3.0 портов (Сзади)

Видео

1 VGA порт

Сетевые интерфейсы

1 RJ45 1 GbE выделенный сетевой порт BMC

Комплектация

Воздуховод

1 воздуховод

Конструкция и габариты

Форм-фактор

2U Стоечный

Мониторинг и индикация

Кнопки

Включение/выключение питания

Мониторинг CPU

4+1 Стабилизатор напряжения с переключением фаз Мониторинг ядер CPU, напряжений чипсета и памяти

Светодиодные индикаторы

сеть активность Состояние питания SSD активность Информация о системе (Перегрев/UID)

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Разъёмы вентиляторов с широтно-импульсным управлением (PWM) Мониторинг состояния для управления скоростью

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

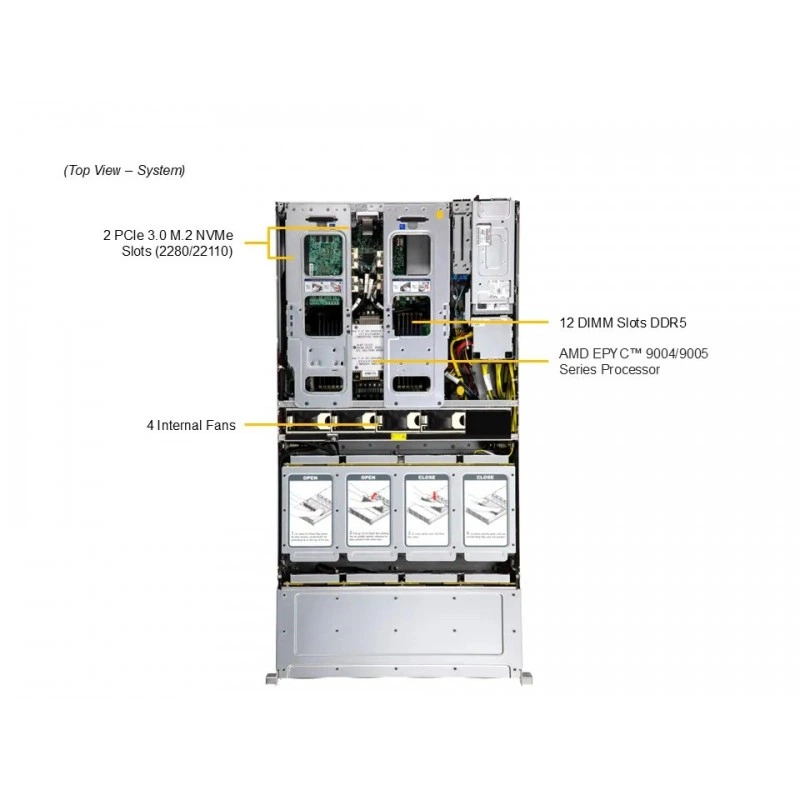

2 M.2 NVMe слотов (M-key 2280/22110)

Конфигурация отсеков

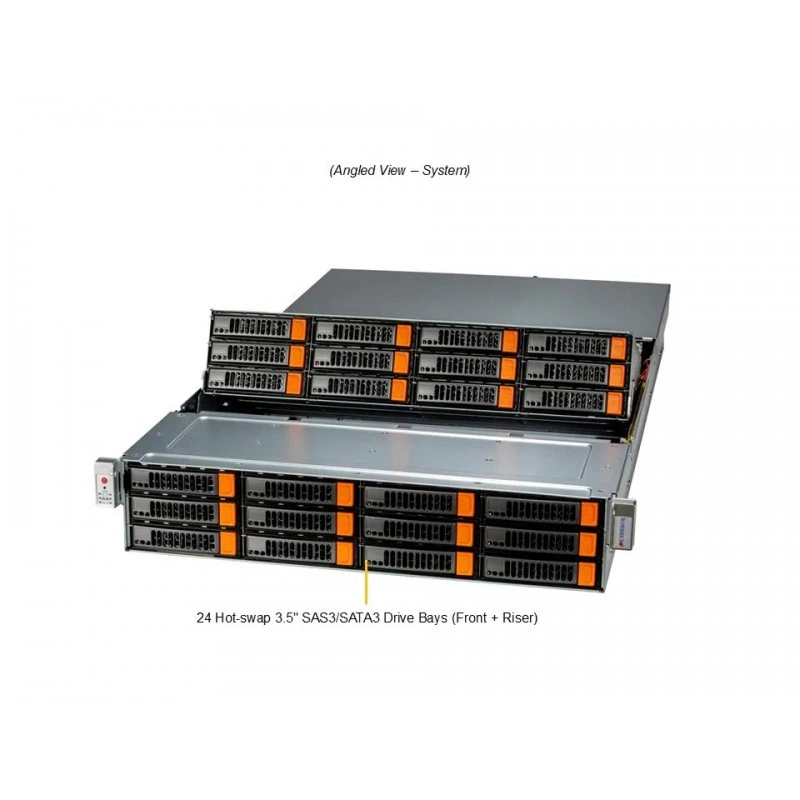

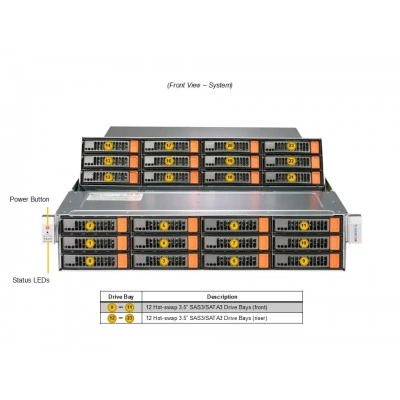

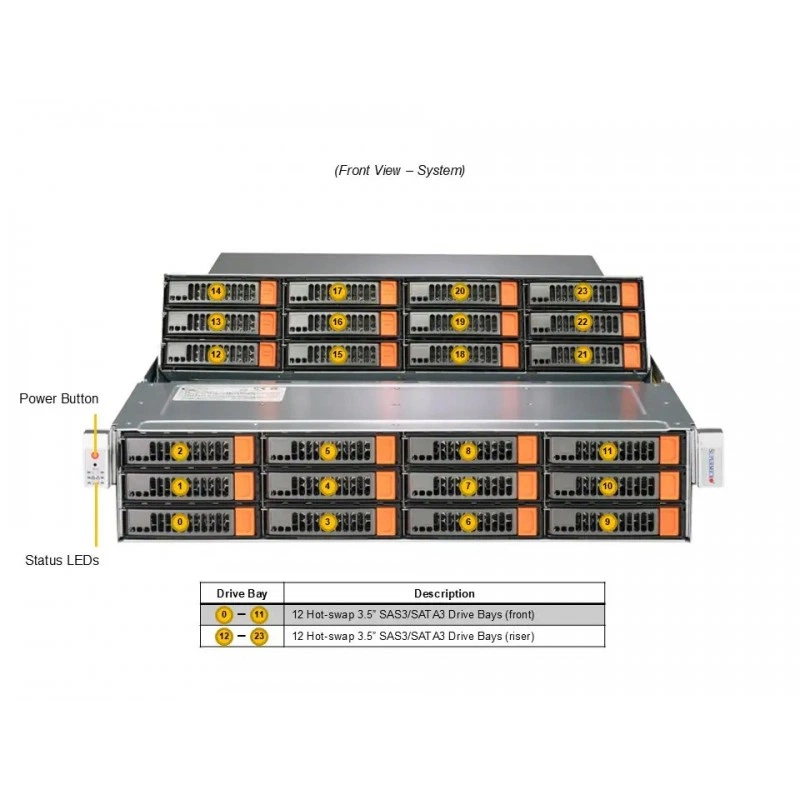

Стандартная конфигурация: Всего 26 отсеков 12 Спереди с горячей заменой 3.5" SAS/SATA отсеков для накопителей 12 top-loading с горячей заменой 3.5" SAS/SATA отсеков для накопителей 2 Сзади с горячей заменой 2.5" SATA отсеков для накопителей Вариант A: Всего 28 отсеков 12 Спереди с горячей заменой 3.5" SAS/SATA отсеков для накопителей 12 top-loading с горячей заменой 3.5" SAS/SATA отсеков для накопителей 2 Сзади с горячей заменой 2.5" SATA отсеков для накопителей 2 Сзади с горячей заменой 2.5" NVMe отсеков для накопителей Вариант B: Всего 30 отсеков 12 Спереди с горячей заменой 3.5" SAS/SATA отсеков для накопителей 12 top-loading с горячей заменой 3.5" SAS/SATA отсеков для накопителей 4 Сзади с горячей заменой 2.5" NVMe отсеков для накопителей 2 Сзади с горячей заменой 2.5" SATA отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

до 4 Усиленный 8cm вентиляторов

Питание

Конфигурации блоков питания

1600W Резервируемые блоки питания Titanium уровень (96%)

Процессорная подсистема

Максимум ядер и потоков

до 84C/168T; до 384MB кеш

Примечание

Поддерживает 200W - 290W TDP CPU

Процессоры

Один процессор AMD EPYC™ 9004/9005 серии; процессоры (* AMD EPYC™ 9005 Series Поддержка замены без изменения платформы требуется Ревизия платы 2.x)

Размеры и физические параметры

Вес брутто

74.5 lbs (33.79 kg)

Вес нетто

52 lbs (23.59 kg)

Высота

3.5"

Габариты упаковки

12" (H) x 29" (W) x 52" (D)

Глубина

34"

Модель корпуса

CSE-826S3TS-R1K62P1

Ширина

17.2"

Сертификация и стандарты

RoHS

Соответствует RoHS

Функции безопасности

Прошивка с криптографической подписью Безопасная загрузка (Secure Boot) Безопасное обновление прошивки Автоматическое восстановление прошивки Безопасность цепочки поставок: удалённая аттестация Защита BMC во время работы Блокировка системы

Системная память

Напряжение памяти

1.1V

Память

Количество слотов: 12 слотов DIMM Максимальная память (1DPC): до 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC™ 9004 серии; процессор) Максимальная память (1DPC): до 4.5TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC™ 9005 серии; процессор)

Слоты расширения

Конфигурация PCI Express

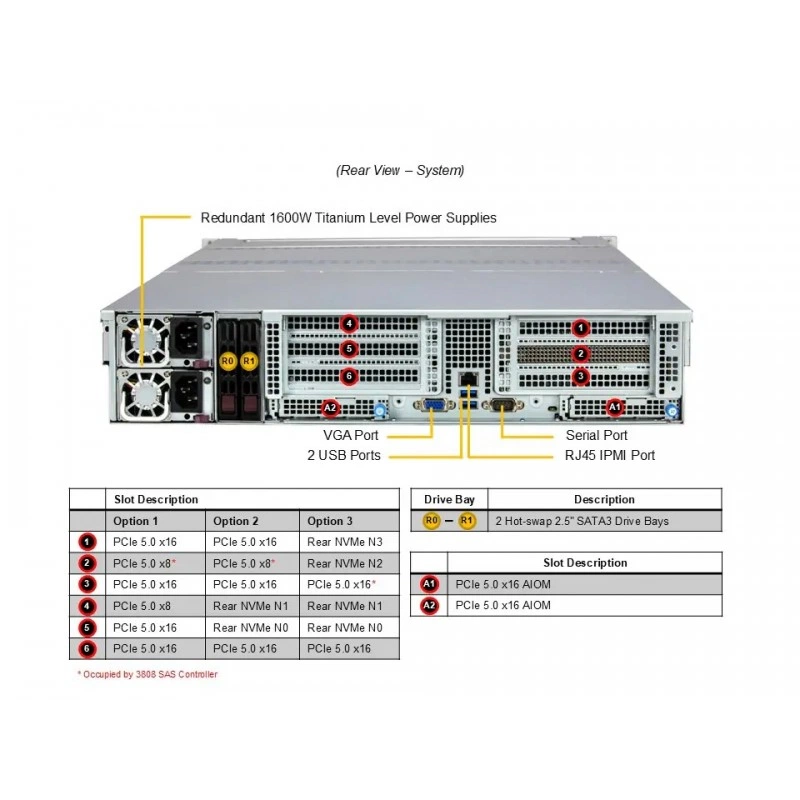

Стандартная конфигурация 4 PCIe 5.0 x16 FHHL слотов 2 PCIe 5.0 x8 FHHL слотов 2 PCIe 5.0 x16 AIOM слотов (совместимость с OCP 3.0) Вариант A 3 PCIe 5.0 x16 FHHL слотов 1 PCIe 5.0 x8 FHHL слот 2 PCIe 5.0 x16 AIOM слотов (совместимость с OCP 3.0) Вариант B 2 PCIe 5.0 x16 FHHL слотов 2 PCIe 5.0 x16 AIOM слотов (совместимость с OCP 3.0)

Совместимость

Интегрированная материнская плата

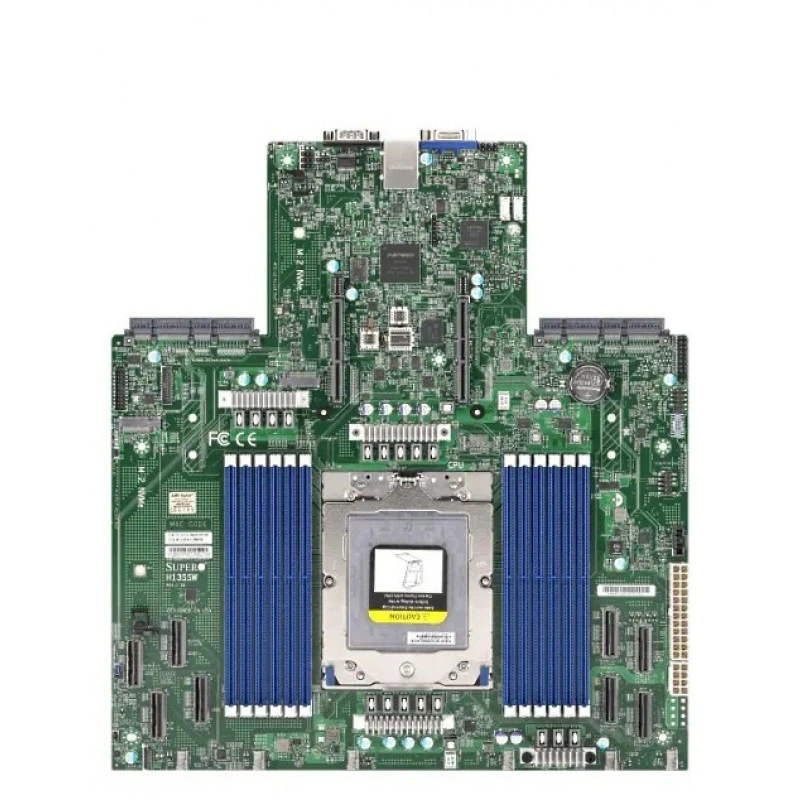

H13SSW

Управление и программное обеспечение

Конфигурация питания

Режим включения при восстановлении сетевого питания AC ACPI Управление питанием

Программное обеспечение

SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Supermicro Update Manager (SUM) Supermicro SuperDoctor® 5 (SD5) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA)

Управление и удаленный доступ

Операционные системы

Genoa: RHEL 9.0, Windows Server 2022, Windows Server 2025 Turin: Windows Server 2025

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 10°C до 35°C (50°F до 95°F) Температура хранения: -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе: 8% до 90% (без конденсации) Относительная влажность при хранении: 5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Серебристый
