Серверный корпус Supermicro SC829HE1C4-R1K02LPB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

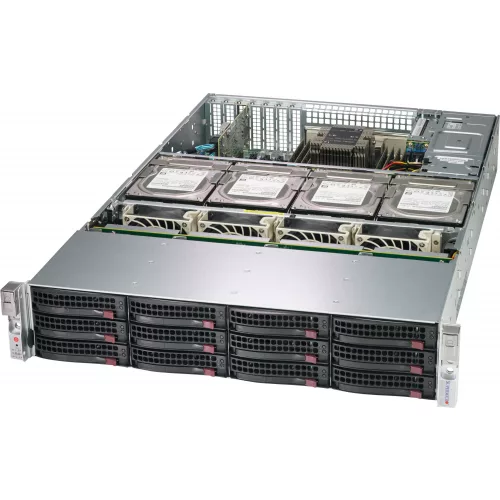

Supermicro SC829HE1C4-R1K02LPB - это 2U серверный корпус для построения стоечных систем с поддержкой материнских плат увеличенного форм-фактора. Конструкция ориентирована на размещение серверной платформы в стандартном 19-дюймовом стойковом исполнении, обеспечивает установку дисковых накопителей, вентиляторов, блока питания и карт расширения. Корпус рассчитан на использование как с одиночными, так и с двухпроцессорными конфигурациями Intel и AMD, а также поддерживает подсистему охлаждения, резервируемое питание и фронтальную индикацию состояния.

Функциональные возможности CSE-829HE1C4-R1K02LPB

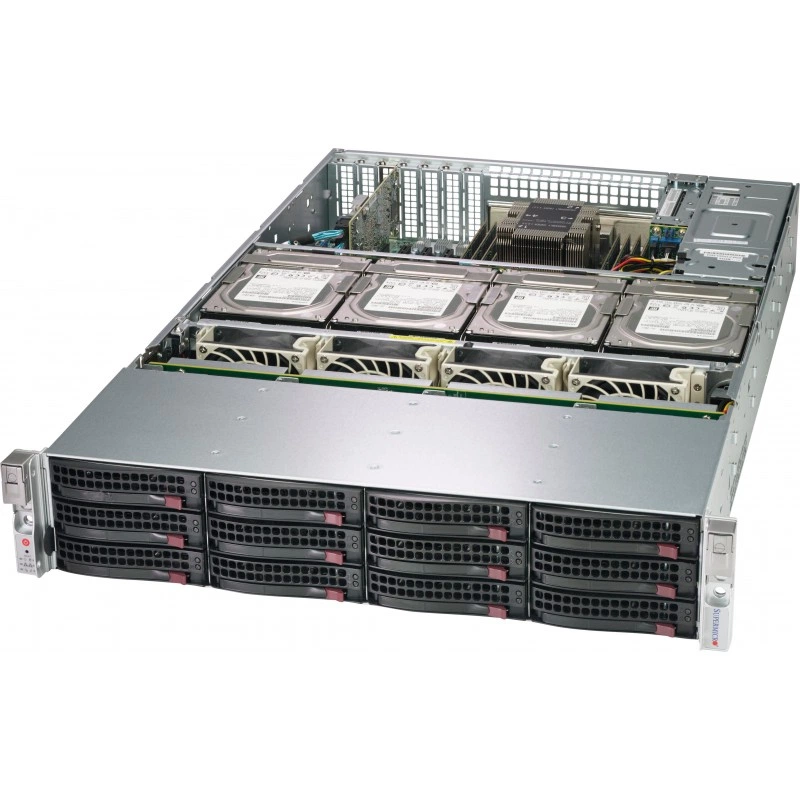

Корпус предназначен для создания серверной системы в форм-факторе 2U. Он поддерживает материнские платы максимального размера до 13.68" x 13.4", а также E-ATX 12" x 13" и ATX 12" x 10". Для хранения данных предусмотрено 16 горячезаменяемых отсеков 3.5" SAS3/SATA и дополнительная опция установки 2 горячезаменяемых отсеков 2.5" SAS/SATA. В конструкции используется 12-портовая backplane-плата 2U с поддержкой expander, рассчитанная на подключение до 8 накопителей 3.5" SAS3/SATA3 HDD/SSD и до 4 устройств SAS3/SATA3/NVMe, а также внутренний 4-портовый backplane SAS3 12 Gbps для подключения до 4 накопителей 3.5" SAS3/SATA3 HDD/SSD.

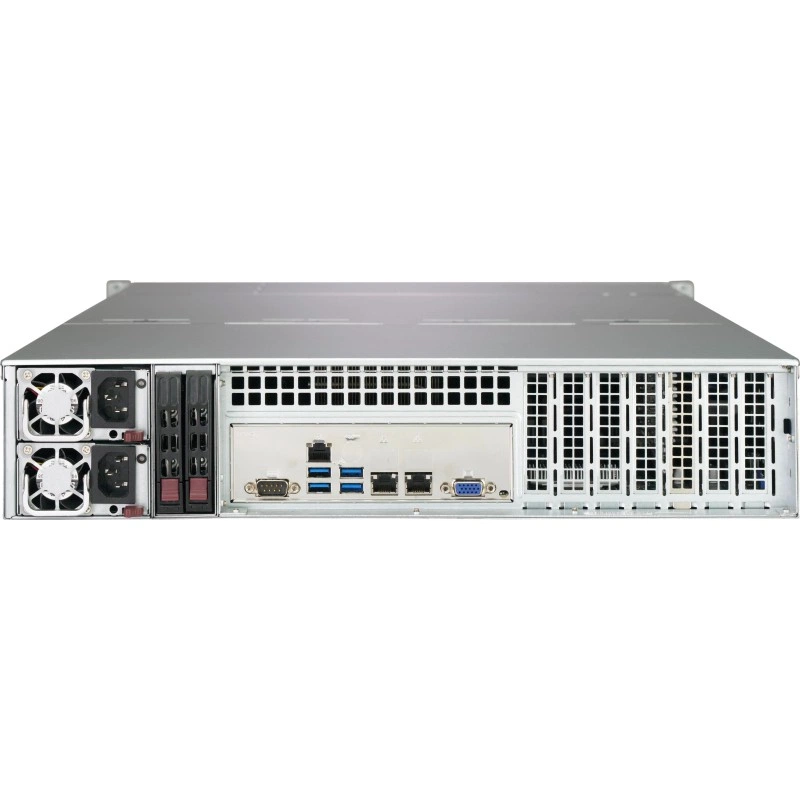

В корпусе предусмотрено 7 низкопрофильных слотов расширения, 4 горячезаменяемых вентилятора 80 x 80 x 38 мм, кнопки включения/выключения и сброса, а также набор светодиодных индикаторов для контроля питания, состояния системы, отказа питания, сетевой активности и состояния дисков. Питание построено на резервируемом модуле 1U 800/1000W CRPS с Titanium efficiency 96%, поддержкой входа 100 - 127 Vac, 200 - 240 Vac и 200 - 240 Vdc, частотой 50 - 60 Hz и выходом на backplane через gold finger. В комплектной конфигурации также заявлены силовые модули PWS-1K02A-1R, кабели и элементы корпуса.

Технические особенности

• Форм-фактор: 2U.
• Поддержка материнских плат: до 13.68" x 13.4", E-ATX 12" x 13", ATX 12" x 10".
• Поддержка процессоров: Single и Dual Intel® и AMD.
• Габариты корпуса: высота 3.5" (89 mm), ширина 17.2" (437 mm), глубина 27.75" (705 mm).
• Масса нетто: 41.5 lbs (18.82 kg).
• Масса брутто: 62 lbs (28.12 kg).
• Размер упаковки: 25.9" (658 mm) x 10.8" (274 mm) x 39.3" (998 mm).
• Цвет: black.
• Слоты расширения: 7 x low-profile.
• Система охлаждения: 4 x 80 x 38 mm hot-swap cooling fan(s).
• Мониторинг: chassis intrusion switch.
• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения/нерабочая температура: -40°C - 60°C (-40°F - 140°F).
• Рабочая влажность: 8% - 90% без конденсации.
• Нерабочая влажность: 5% - 95% без конденсации.

Прочие характеристики: Power Supply 1U 800/1000W redundant CRPS Power Supply, efficiency 96%, dimensions 203 x 73.5 x 40 mm, output type backplanes (gold finger), +12V max 66.7A / 83A в зависимости от диапазона входного напряжения, наличие опционального 2 x 2.5" hot-swap SAS/SATA drive bay, 12-port 2U backplane с HF, RoHS/REACH, 4-port internal SAS3 12Gbps backplane.

Применение

Корпус подходит для построения стоечных серверов хранения данных, универсальных серверных платформ и систем, где требуется размещение большого числа 3.5" накопителей, резервируемое питание, развитое охлаждение и возможность установки карт расширения. Его можно использовать в инфраструктуре для файловых сервисов, прикладных серверов, систем хранения, корпоративных узлов и других серверных конфигураций в формате 2U.

Совместимость

• Совместим с материнскими платами максимальных размеров 13.68" x 13.4", E-ATX 12" x 13" и ATX 12" x 10".
• Поддерживает Intel® и AMD в single и dual processor конфигурациях.
• Поддерживает SAS3/SATA3 накопители, а также NVMe в составе 2U backplane.
• Предусмотрены hot-swap отсеки и hot-swap вентиляторы.

Монтаж и эксплуатация

• Исполнение для стойки, форм-фактор 2U.
• Фронтальная индикация питания, системного состояния, отказа питания, активности сети и дисков.
• Наличие кнопок Power On/Off и System Reset.
• Предусмотрен датчик вскрытия корпуса.

Комплектация

• Корпусная платформа SC829HE1C4-R1K02LPB.
• Резервируемый блок питания 1U 800/1000W CRPS.
• Система охлаждения из 4 hot-swap вентиляторов.
• Элементы дисковой и монтажной подсистемы, указанные в спецификации производителя.

Логистические данные

• Вес нетто: 18.82 kg.
• Вес брутто: 28.12 kg.
• Размер упаковки: 658 x 274 x 998 mm.

Упаковка и маркировка

• Цвет корпуса: black.
• Формат поставки ориентирован на серверную интеграцию и монтаж в стойку.
