2U серверный корпус Supermicro CSE-LA26AC12-R920LP1 (СУПЕРМИКРО)

Основная информация о 2U серверном корпусе Supermicro

Supermicro CSE-LA26AC12-R920LP1 - это 2U серверный корпус для построения серверных систем на базе платформ формата ATX, E-ATX и EE-ATX. Корпус рассчитан на установку материнских плат максимального размера ATX 12" x 10", E-ATX 12" x 13" и EE-ATX 13" x 13.68". Также поддерживается ATX 12" x 13" при установленной задней опции для 2.5" накопителей. Решение относится к классу шасси для серверов и предназначено для сборки конфигураций с одним или двумя процессорами Intel® и AMD.

Функциональные возможности CSE-LA26AC12-R920LP1

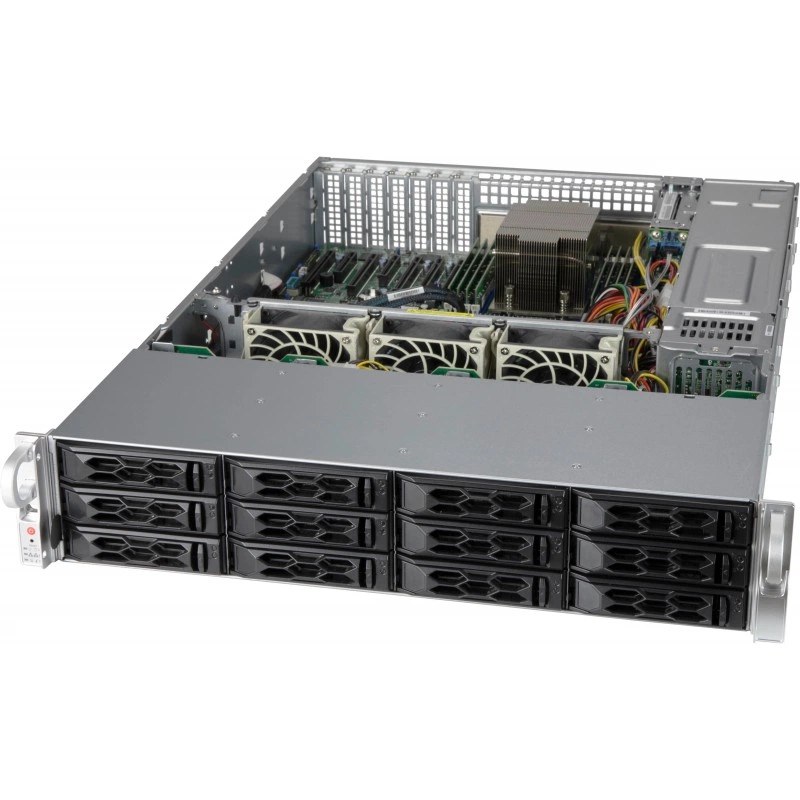

Корпус обеспечивает размещение до 12 накопителей формата 3.5" с безинструментальной установкой или 2.5" с креплением на винты, а также поддерживает горячую замену. Предусмотрен 12-портовый LFF backplane, рассчитанный на 12 устройств SAS3, SATA3 или NVMe4. В конструкции используется 920 Вт резервируемый блок питания формата 1U с эффективностью 94+%, поддержкой входного напряжения 100–127 В AC, 200–240 В AC и 200–240 В DC, а также частотой 50–60 Гц. Для охлаждения применяются три высокопроизводительных 8-см PWM-вентилятора. Корпус оснащен семью низкопрофильными слотами расширения, фронтальными кнопками питания и перезагрузки, а также светодиодной индикацией состояния питания, активности накопителей, сетевой активности, идентификации узла и ошибок вентиляторов или перегрева.

Технические особенности

Корпус имеет высоту 3.5" (89 мм), ширину 17.2" (437 мм) и глубину 25.5" (647 мм). Масса нетто составляет 35.3 lb (16 kg), а масса брутто - 69 lb (31.3 kg). Упаковка имеет размеры 26.4" (671 мм) x 11.4" (290 мм) x 34.3" (871 мм). Цвет исполнения - черный. В спецификации также указана поддержка сервисной метки для получения системной информации. Отдельно отмечена возможность установки дополнительного комплекта задних 2.5" hot-swap накопителей. Для мониторинга предусмотрен опциональный датчик вскрытия корпуса. Рабочая температура составляет 5°C - 35°C, диапазон хранения и нерабочего режима - от -40°C до 70°C. Допустимая рабочая влажность - 8% - 90% без конденсации, нерабочая - 5% - 95% без конденсации.

Применение

Корпус применяется для сборки серверов в 2U-исполнении, где требуется сочетание плотного размещения накопителей, резервируемого питания, расширяемости и поддержка различных форм-факторов материнских плат. Он подходит для серверных конфигураций с большим числом дисков, систем хранения, универсальных вычислительных узлов и платформ, где важны низкопрофильные слоты расширения и стабильное охлаждение.

Совместимость

Корпус совместим с одиночными и двухпроцессорными платформами Intel® и AMD, а также с материнскими платами ATX, E-ATX и EE-ATX в пределах указанных размеров. Поддерживаются накопители SAS3, SATA3 и NVMe4. В спецификации упомянуты совместимые элементы и опции: backplane BPN-SAS3-LA26A-N12, блок питания PWS-920P-1R2, а также опциональные комплекты задних 2.5" отсеков и датчик вскрытия корпуса.

Монтаж и эксплуатация

Конструкция рассчитана на серверную установку в стойку в формате 2U. Для части накопителей используется инструментально-необслуживаемый монтаж, для части - крепление на винты. Охлаждение организовано тремя PWM-вентиляторами, а питание подается через резервируемый 1U блок питания. На фронтальной панели предусмотрены кнопки питания и сброса, а также LED-индикация для контроля состояния системы.

Комплектация

В перечне стандартных частей указаны 12-слотовый LFF backplane, резервируемый блок питания 920 Вт, три вентилятора охлаждения, корзины и элементы фронтальной панели. Также в описании присутствует стандартная упаковка 2U с двухслойным картоном и логотипом SMC.

Логистические данные

Габариты упаковки составляют 671 x 290 x 871 мм. Масса брутто - 31.3 кг. Масса нетто - 16 кг. Эти данные полезны для планирования перевозки, складирования и размещения изделия.

Упаковка и маркировка

Изделие поставляется в стандартной 2U-упаковке с двухслойным картоном. В спецификации также отмечен сервисный тег, который помогает идентифицировать системную информацию в процессе эксплуатации и обслуживания.

Эксплуатационные параметры

Рабочая температура: 5°C - 35°C. Температура хранения и нерабочего режима: -40°C - 70°C. Рабочая влажность: 8% - 90% без конденсации. Нерабочая влажность: 5% - 95% без конденсации. Такие параметры следует учитывать при размещении корпуса в серверной инфраструктуре.

Ограничения и условия использования

Корпус рассчитан на использование только в рамках заявленных форм-факторов материнских плат и поддерживаемых типов накопителей. Для корректной установки важно учитывать совместимость с задней опцией 2.5" отсеков, если используется ATX 12" x 13". Применение вне указанных температурных и влажностных диапазонов не предусмотрено.
