Корпус серверный Supermicro SC829HE1C4-R1K62LPB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

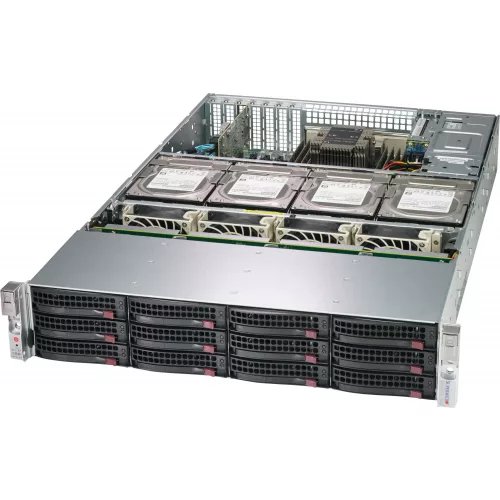

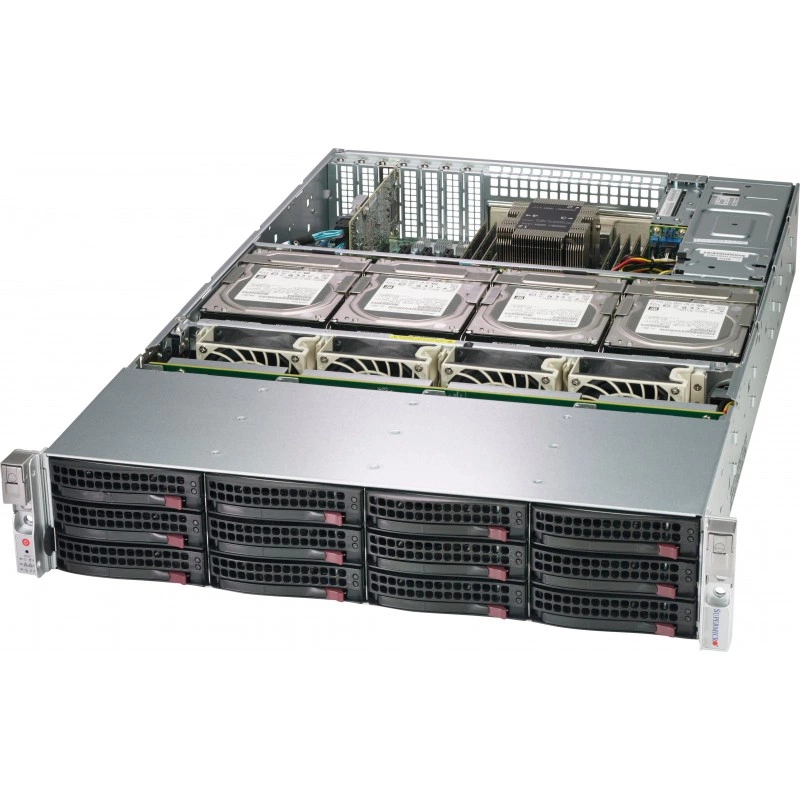

SC829HE1C4-R1K62LPB - это 2U серверный корпус Supermicro для построения платформ с материнскими платами максимального формата до 13.68" x 13.4", а также E-ATX 12" x 13" и ATX 12" x 10". Корпус рассчитан на установку одиночных и двухпроцессорных систем на базе Intel и AMD, поддерживает горячую замену накопителей, расширение и организацию охлаждения для серверных конфигураций. Модель относится к линейке шасси для стойки и ориентирована на использование в составе серверных платформ и систем хранения данных.

Функциональные возможности CSE-829HE1C4-R1K62LPB

Корпус оснащён 16 отсеками для 3.5" hot-swap SAS3/SATA drive bay, а также предусматривает опциональный блок на 2 x 2.5" hot-swap SAS3/SATA drive bay. В конструкции используется 12-портовая 2U backplane с expander-поддержкой до 8 x 3.5" SAS3/SATA3 HDD/SSD и 4 x SAS3/SATA3/NVMe storage devices, а также отдельная 4-port internal SAS3 12Gbps backplane с поддержкой до 4 x 3.5-inch SAS3/SATA3 HDD/SSD. Для расширения предусмотрено 7 low-profile expansion slot(s), а для охлаждения - 4 x 80x38mm hot-swap cooling fan(s). На фронтальной панели есть кнопка включения и перезагрузки, а также набор индикаторов: power status LED, system information LED, power fail LED, 2 network activity LEDs и HDD fail LED.

Технические особенности

• Форм-фактор: 2U chassis.
• Совместимость с материнскими платами: до 13.68" x 13.4", E-ATX 12" x 13", ATX 12" x 10".
• Поддержка процессоров: single и dual Intel® и AMD processors.
• Габариты: высота 3.5" (89 mm), ширина 17.2" (437 mm), глубина 27.75" (705 mm).
• Масса нетто: 41.5 lbs (18.82 kg).
• Масса брутто: 62 lbs (28.12 kg).
• Упаковка (W x H x L): 25.9" (658 mm) x 10.8" (274 mm) x 39.3" (998 mm).
• Доступный цвет: Black.
• Питание: 1U 1600W Redundant Titanium AC Power Supply with PMBus, размер 73.5 x 203 x 40 mm.
• Power Distributor: PDB-PT829H-2824.
• Выходные параметры PDB: O/P 12V/120A, +5V Max 45A, +3.3V Max 24A, -12V Max 0.6A.
• Система контроля: chassis intrusion switch.
• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения: -40°C - 60°C (-40°F - 140°F).
• Рабочая влажность: 8% - 90% non-condensing.
• Влажность при хранении: 5% - 95% non-condensing.
• Соответствие: HF, RoHS/REACH; certification указана как N/A.

Применение

Корпус подходит для сборки серверных систем формата 2U, вычислительных платформ, хранилищ данных и серверов с горячей заменой накопителей. Он применим в стойках дата-центров, где требуется сочетание высокой плотности монтажа, поддержки SAS3/SATA/NVMe-накопителей, нескольких low-profile expansion slots и резервированного питания. Модель также рассчитана на конфигурации с различными серверными материнскими платами Supermicro, указанными в разделе совместимости: H11DSI-NT, H11DSi, X11DPH-Tq, X11DPH-T и X11DPH-i.

Совместимость

• H11DSI-NT.
• H11DSi.
• X11DPH-Tq.
• X11DPH-T.
• X11DPH-i.

Монтаж и эксплуатация

• Корпус рассчитан на установку в стойку в составе серверных решений Supermicro.
• Поддерживается hot-swap замена накопителей.

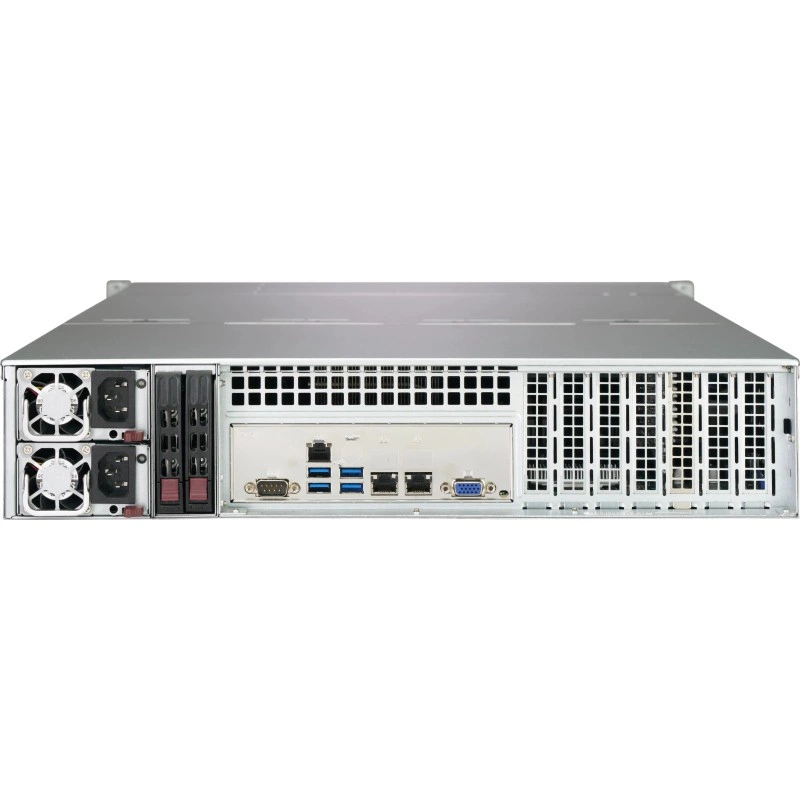

• Наличие 7 low-profile expansion slots позволяет использовать дополнительные платы расширения.
• Охлаждение реализовано через 4 hot-swap fan 80x38mm.
• В конструкции предусмотрен chassis intrusion switch для контроля вскрытия корпуса.

Комплектация

• Корпус серверный SC829HE1C4-R1K62LPB.
• Установленный блок питания 1U 1600W Redundant Titanium AC Power Supply with PMBus.
• Power Distributor PDB-PT829H-2824.

Логистические данные

• Вес нетто: 18.82 kg.
• Вес брутто: 28.12 kg.
• Размеры упаковки: 658 mm x 274 mm x 998 mm.

Эксплуатационные параметры

• Рабочая температура: 5°C - 35°C.
• Температура хранения: -40°C - 60°C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность хранения: 5% - 95% без конденсации.

Упаковка и маркировка

• Упаковочные размеры указаны как 25.9" (658 mm) x 10.8" (274 mm) x 39.3" (998 mm).
• Цвет исполнения корпуса: Black.
