Fanless Box PC Supermicro SYS-E100-13AD-C (СУПЕРМИКРО)

Основная информация о фанлесс Box PC Supermicro

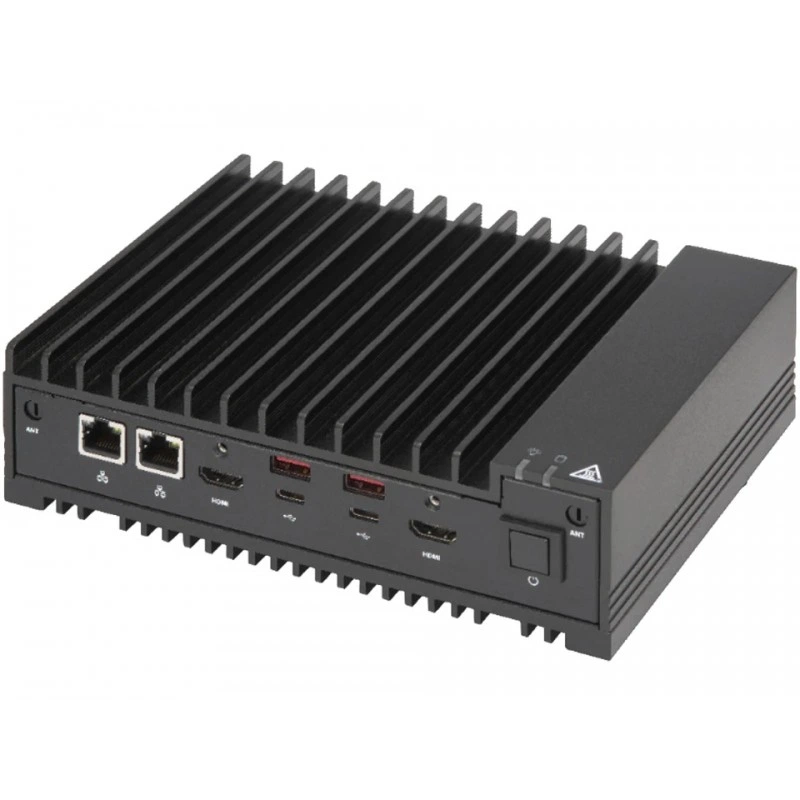

Supermicro SYS-E100-13AD-C - компактный безвентиляторный Box PC для задач IoT, промышленной автоматизации, здравоохранения, систем безопасности, цифровых вывесок и POS-терминалов. Устройство построено на интегрированной плате Super X13SAN-C-WOHS и ориентировано на круглосуточную работу в условиях ограниченного пространства. Модель выполнена в черном корпусе, относится к фанлесс-исполнению и поддерживает широкий набор интерфейсов для подключения периферии, дисплеев и сетевой инфраструктуры.

Функциональные возможности SYS-E100-13AD-C

Система оснащена процессором Intel Celeron 7305E семейства Alder Lake-U. В спецификациях указаны одночиповое исполнение CPU в корпусе FCBGA-1744, до 5 ядер и 10 потоков, а также кэш до 8 МБ. Поддерживается тепловой пакет до 15 Вт, что соответствует воздушному охлаждению, а фанлесс-конструкция помогает снизить уровень шума и упростить эксплуатацию в помещениях и на объектах с повышенными требованиями к надежности.

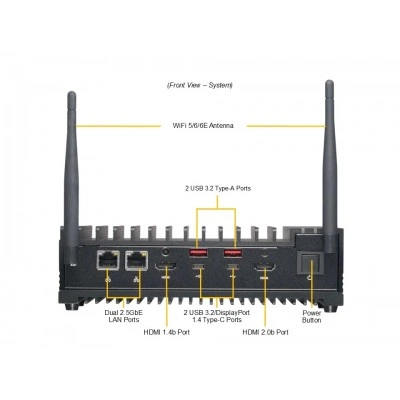

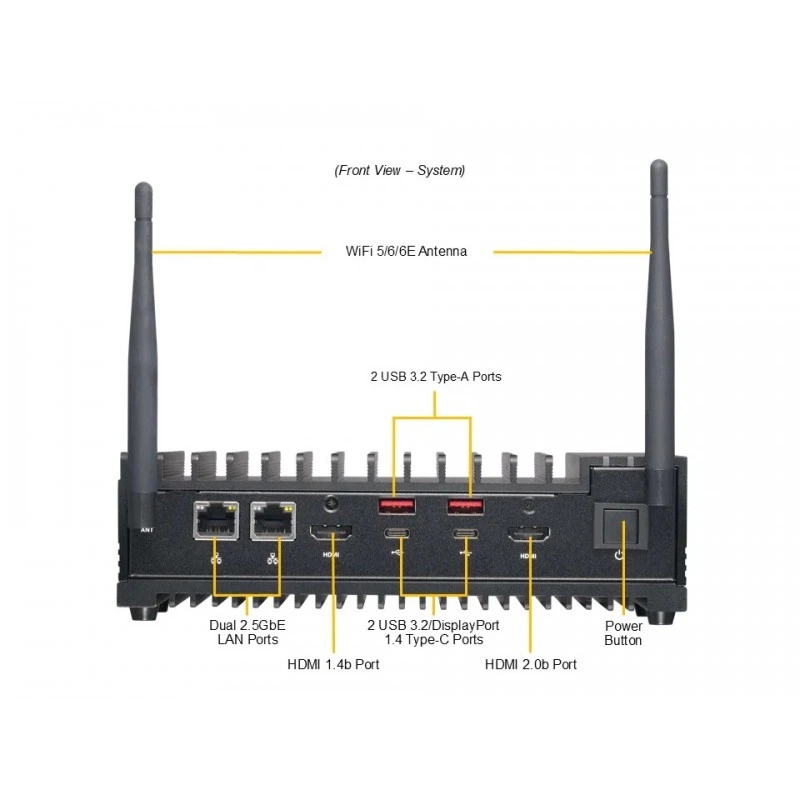

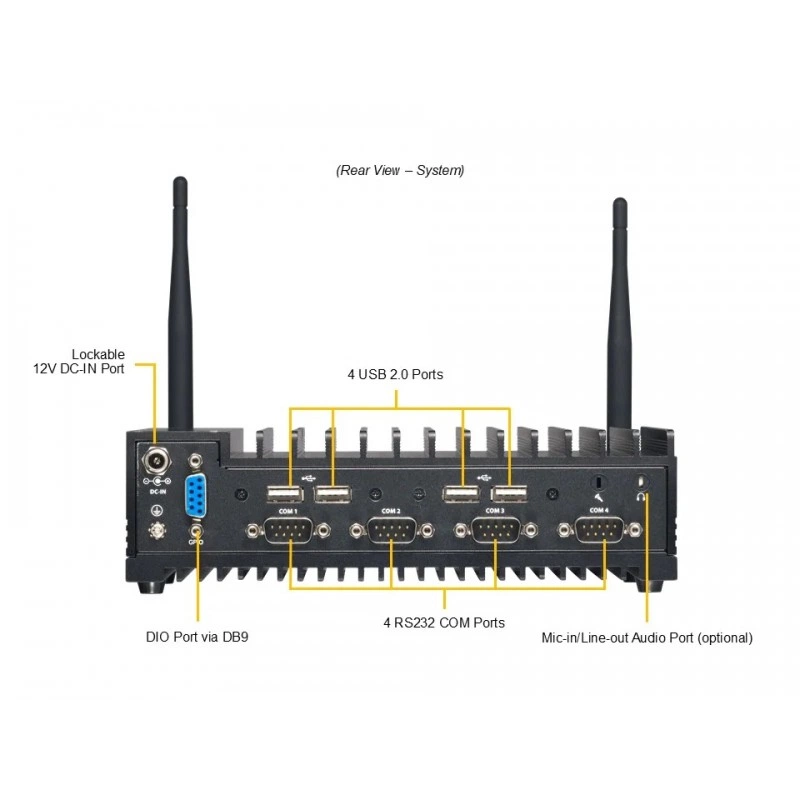

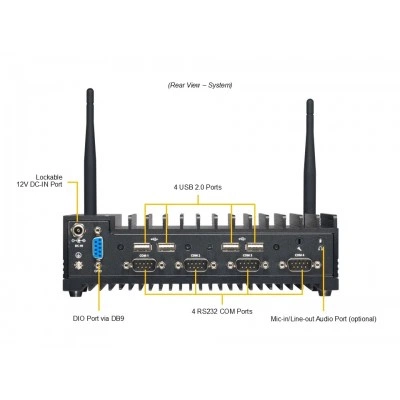

Платформа поддерживает до 64 ГБ оперативной памяти DDR5 SO-DIMM с частотой 4800 MT/s, использует 2 слота DIMM и 2 канала памяти, а рабочее напряжение памяти составляет 1.1 В. Для сетевого подключения предусмотрены 2 порта RJ45 2.5GbE на контроллере Intel I225-IT. Встроенные средства ввода-вывода включают USB Type-C, USB Type-A, USB 2.0, HDMI 2.0b, HDMI 1.4b, Mini-DP 1.4 и 4 COM-порта на задней панели.

В числе ключевых возможностей также заявлены Wi-Fi-готовность, поддержка опционального Intel Wi-Fi 6E AX210 Gig+ с совместимостью Wi-Fi 4/5/6/6E R2 и Bluetooth 5.3, наличие M.2 M/B/E-Key с Nano SIM Card Slot, а также 4 независимых дисплея через HDMI 2.0b/1.4b и DP 1.4a в режиме Alt Mode через USB Type-C. Для безопасности предусмотрен TPM 2.0, а для управления и обслуживания - Supermicro SuperDoctor 5 (SD5) и набор настроек питания, включая восстановление после потери питания, ACPI Power Management и принудительное включение через перемычку.

Технические особенности

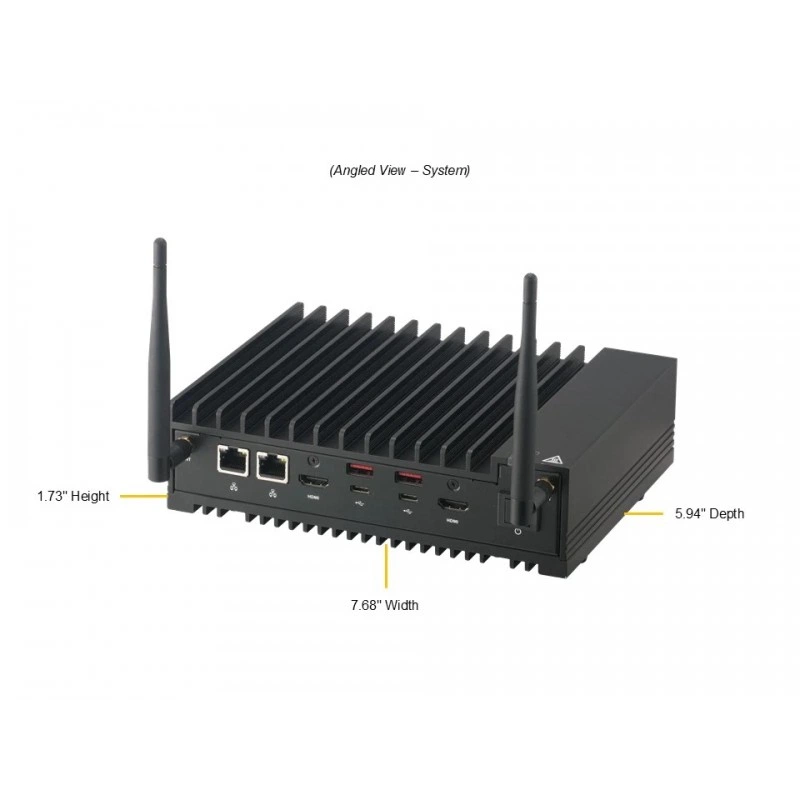

Корпус системы имеет форм-фактор Fanless Embedded. Габариты устройства составляют 44 мм по высоте, 195 мм по ширине и 150 мм по глубине. Указан цвет корпуса Black. Для транспортировки приведены упаковочные размеры 5.12" x 11.81" x 11" и паллетная упаковка 54.3" x 78.5" x 35". Масса нетто составляет 0.98 кг, масса брутто - 1.95 кг.

• BIOS типа AMI UEFI.
• Поддержка ACPI 6.4, SMBIOS 3.5 или новее, UEFI 2.8 и PCI F/W 3.0.
• Питание: широкий вход DC 12V~24V.
• TPM Onboard/port 80 и аппаратный модуль Trusted Platform Module 2.0.
• Фронтальная индикация: HDD Status, LAN1 activity, LAN2 activity, Power status.
• Фронтальные кнопки питания On/Off.

В части расширения предусмотрены M.2 SATA слот B-key 2242/2280 с интерфейсом USB 3.0 и M.2 слот E-key 2230 с интерфейсом USB 2.0. Среди конструктивных и сервисных опций упомянуты монтажные и комплектующие решения для DIN-рейки, а также дополнительные аксессуары для аудио и Wi‑Fi. В документации и перечне опций встречаются позиции для крепления на 35 мм DIN rail, аудиокабель с разъемом 3.5 мм и опциональные модули беспроводной связи.

Применение

• IoT Gateway и пограничные вычисления.
• Промышленная автоматизация и производственные участки.
• Системы для здравоохранения и медицинских сценариев.
• Smart Building, системы безопасности и видеонаблюдения.
• Digital Signage и POS-решения.

Система рассчитана на использование там, где требуется компактный компьютер без активного охлаждения, наличие сетевых интерфейсов 2.5GbE, поддержка нескольких дисплеев и набор интерфейсов для подключения промышленной периферии. Для эксплуатации предусмотрены функции защиты процессора по температуре, управление питанием при восстановлении AC и возможность использования безвентиляторного исполнения в диапазоне рабочих условий, указанном производителем.

Совместимость

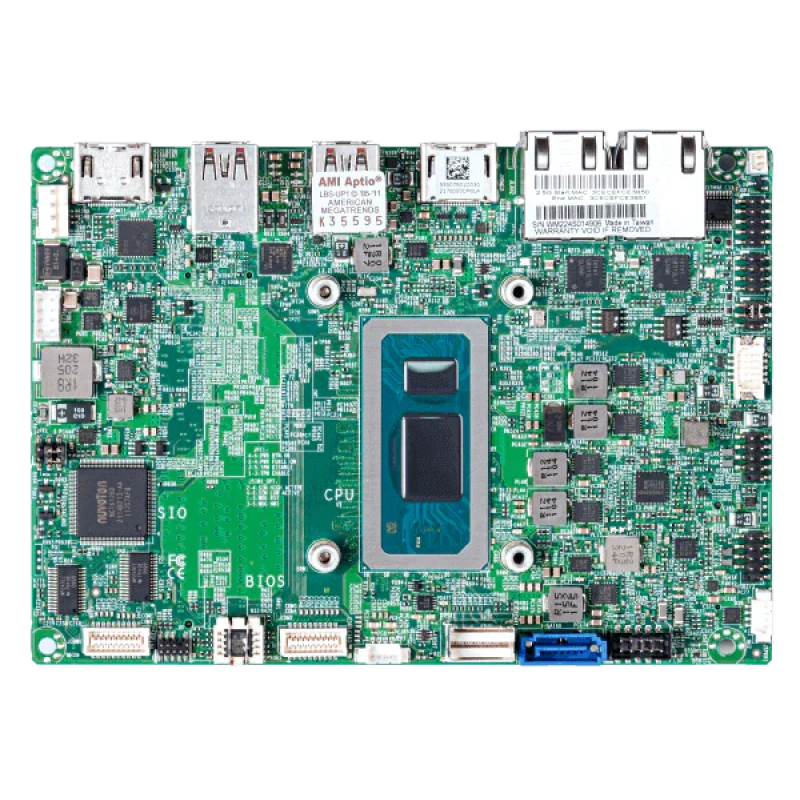

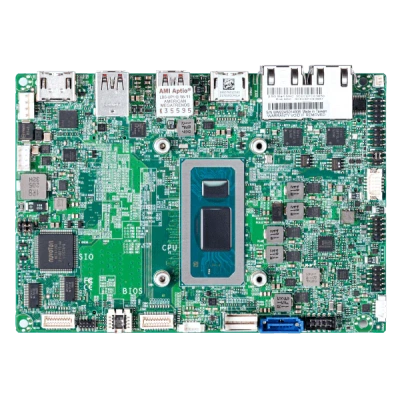

Устройство базируется на интегрированной плате Super X13SAN-C-WOHS. Поддерживаются модули памяти DDR5 SO-DIMM, беспроводной модуль Intel Wi-Fi 6E AX210 Gig+ как опция, а также интерфейсы M.2 B-key и M.2 E-key. Для видеовывода используются HDMI 2.0b, HDMI 1.4b и Mini-DP 1.4, а для подключения к сети - 2 порта RJ45 2.5GbE на Intel I225-IT.

Монтаж и эксплуатация

Модель выполнена как Fanless Embedded-система и может использоваться в установках, где важны малые габариты и отсутствие вентилятора. В перечне опций присутствует крепление для DIN-рейки 35 мм. Питание поддерживает вход DC 12V~24V, а для восстановления после сбоя питания предусмотрено соответствующее управление через ACPI. Диапазон рабочей температуры для безвентиляторного режима заявлен как 0C ~ +50C.

Комплектация

В доступных данных подтверждены основные элементы системы и перечень опциональных аксессуаров. Среди опций указаны аудиокабель, DIN rail kit, терморешения для M.2, а также Wi‑Fi сертификатные наборы и кабели для антенн. Точный состав стандартной поставки зависит от конфигурации и должен соотноситься с комплектом, который идет вместе с выбранной ревизией системы.

Логистические данные

Размеры упаковки указаны как 5.12" (H) x 11.81" (W) x 11" (D). Паллетизированная упаковка имеет габариты 54.3" x 78.5" x 35". Масса брутто составляет 1.95 кг, масса нетто - 0.98 кг. Корпус выполнен в черном цвете.
