Fanless Embedded система Supermicro ARS-E103-JONX-L2 (СУПЕРМИКРО)

Основная информация о фанless embedded системе Supermicro

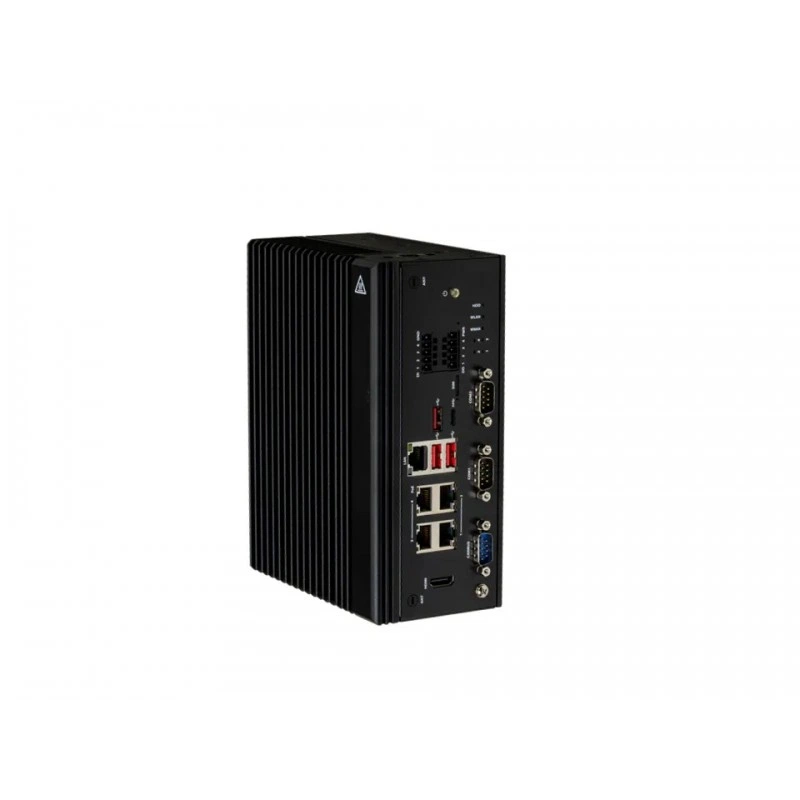

Supermicro ARS-E103-JONX-L2 представляет собой компактную безвентиляторную edge AI систему в исполнении Fanless Embedded. Модель ориентирована на задачи интеллектуального анализа на периферии сети и построена как полностью собранная система с интегрированной платой AOM-JSOR-002. Устройство рассчитано на применение в промышленной автоматизации, компьютерном зрении, здравоохранении, искусственном интеллекте, цифровых вывесках и кассовых решениях PoS.

Функциональные возможности ARS-E103-JONX-L2

Система поддерживает Super Mode 40W для повышения производительности AI-инференса. В основе используется 6-ядерный Arm® Cortex®-A78AE v8.2 64-bit CPU с тактовой частотой до 2 ГГц, а также 1024-core NVIDIA Ampere GPU с 32 Tensor Cores и производительностью до 117 TOPS. Конфигурация включает встроенную память 16 GB ECC LPDDR5X, что важно для устойчивой работы в прикладных edge-сценариях.

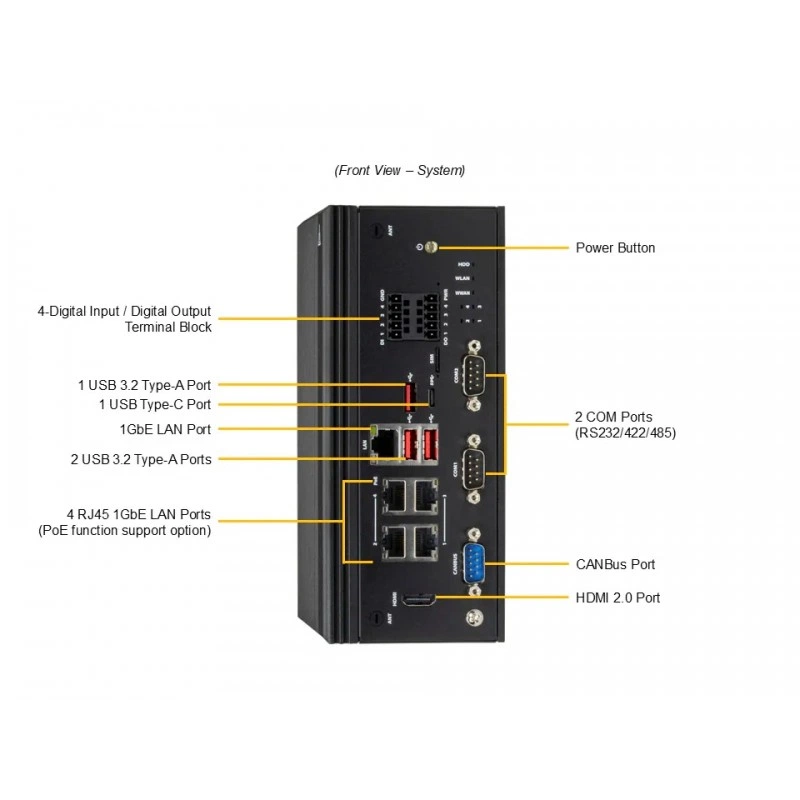

Набор интерфейсов и встроенных возможностей рассчитан на подключение периферии, накопителей и сетевой инфраструктуры. Платформа предлагает 4 порта RJ45 1GbE на Intel® I210-IT и 1 порт RJ45 1GbE на SoC, а также фронтальные USB 3.2 Gen2 Type-C и Type-A порты, HDMI 2, два COM-порта RS232/RS422/RS485, CANBus и клеммный блок 4 DI/4 DO. Для расширения и хранения данных предусмотрены M.2 слоты разных типов и NVMe-накопитель формата M.2 2280.

Технические особенности

• Форм-фактор: Fanless Embedded.
• Корпус: CSE-E102L.

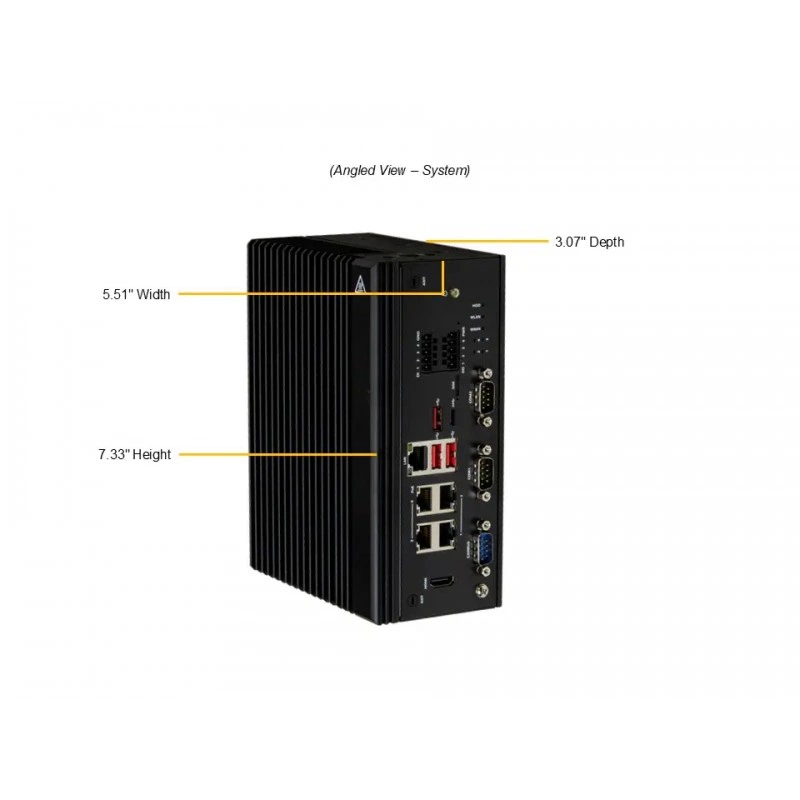

• Габариты: 80 мм по высоте, 185 мм по ширине и 140 мм по глубине.
• Размеры упаковки: 7.87" x 11.42" x 9.06".
• Масса нетто: 1.68 кг.
• Масса брутто: 1.95 кг.
• Цвет: черный.
• Кнопки на фронтальной панели: Power On/Off.
• Индикатор: Power status.
• Охлаждение: вентиляторы отсутствуют.

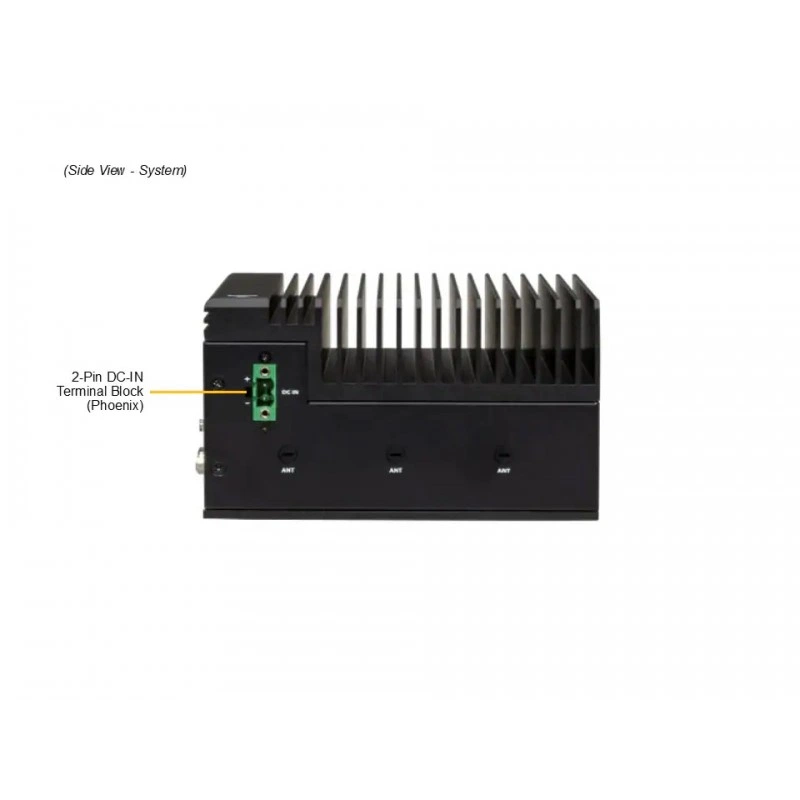

• Питание: вход постоянного тока +9~36V DC через 2-pin terminal block.
• RoHS: соответствует.
• Рабочая температура: от -25 °C до 60 °C при воздушном потоке 0.7 m/s.
• Температура хранения: от -40 °C до 60 °C.
• Рабочая влажность: 8%–80% без конденсации.
• Влажность хранения: 8%–90% без конденсации.

Применение

Модель подходит для построения промышленных и корпоративных edge-решений, где требуется компактная безвентиляторная система с локальной обработкой данных, сетевыми интерфейсами, последовательными портами и поддержкой AI-инференса. Устройство удобно использовать в сценариях видеoаналитики, автоматизации производственных процессов, медицинских и информационных киосков, цифровых вывесок и периферийных интеллектуальных узлов.

Совместимость

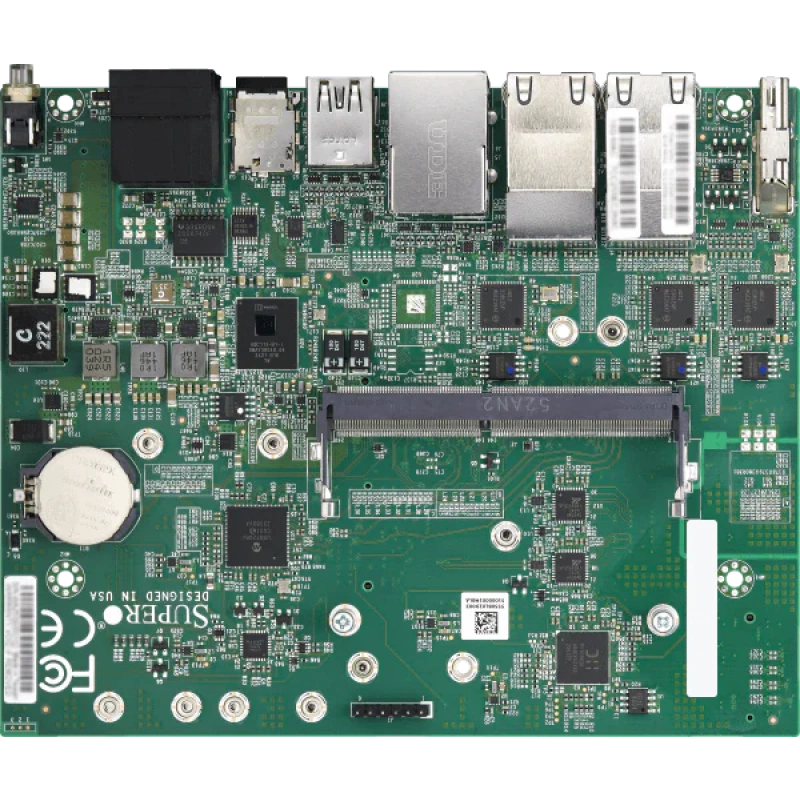

Система поставляется с интегрированной платой AOM-JSOR-002. Для M.2 E-key 2230 предусмотрена поддержка опционального WiFi-модуля и антенного набора. Для M.2 B-key 3042/3052 указан вариант с dual nano-SIM. В интерфейсной части отмечена возможность конфигурации портов 10G/1G по SKU, а также режимы 1Gbe с PoE или PoE+ через AOM-POE-001 jumper setting.

Монтаж и эксплуатация

Конструкция рассчитана на безвентиляторную работу и промышленную эксплуатацию в диапазоне температур и влажности, указанных выше. Форм-фактор и габариты позволяют использовать систему в компактных установках, где важны низкий уровень шума, устойчивость к перегреву при заданном воздушном потоке и наличие фронтальных интерфейсов для подключения периферии.

Комплектация

В составе системы подтверждены основная платформа ARS-E103-JONX-L2 и интегрированная плата AOM-JSOR-002. В дополнительных материалах указан опциональный DIN Rail Kit MCP-290-10201-0N для монтажа на 35 mm DIN Rail.
