Блейд-платформа Supermicro SBI-4119MG-X (СУПЕРМИКРО)

Supermicro SBI-4119MG-X - это GPU Blade формата SuperBlade, предназначенный для высокоплотных серверных инсталляций. Платформа поставляется в черном исполнении и относится к снятым с производства SKU, поэтому для нее указана EOL-статусность. Изделие представляет собой процессорный blade-модуль с интегрированной материнской платой Super B11SCG-CTF, который использует единый вычислительный узел в составе шасси SuperBlade.

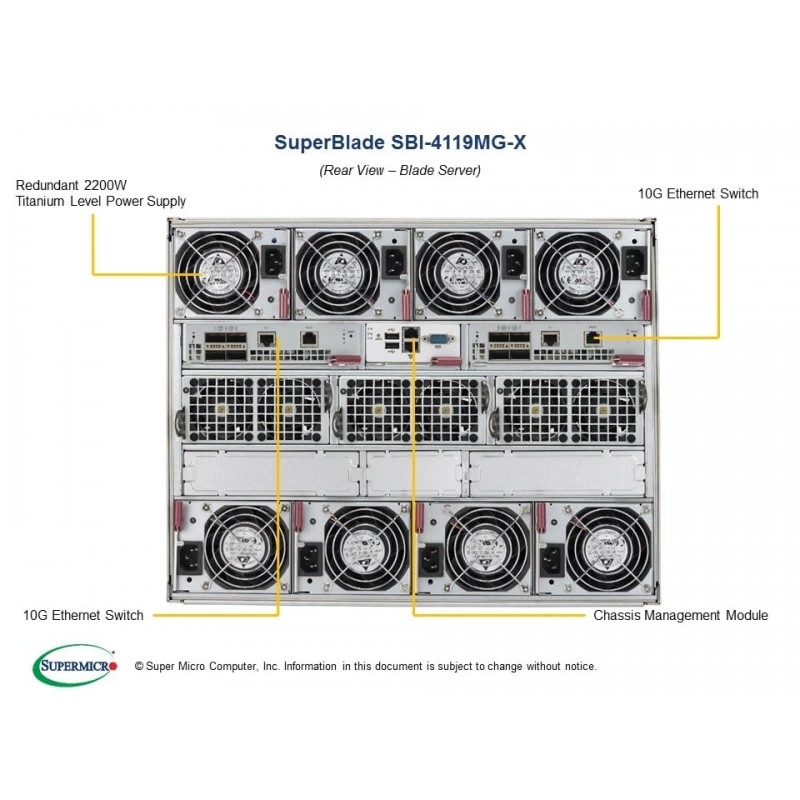

Платформа поддерживает установку одного процессора Intel Xeon E-2100 или E-2200 серии в сокет H4 (LGA 1151) с расчетом на TDP до 95 Вт. Для памяти предусмотрено 4 слота DIMM и поддержка до 128 ГБ ECC UDIMM DDR4-2666. Встроенная подсистема ввода-вывода включает 2 сетевых порта 10GBase-T на базе Intel X710, поддержку IPMI 2.0 через Chassis Management Module, удаленное KVM over IP и Virtual Media over LAN. Встроенная графика реализована через Aspeed AST2500 BMC.

• 1 процессорный узел на модуле blade.
• Поддержка Intel Xeon E-2100 / E-2200.
• До 128 ГБ ECC UDIMM.
• 2 порта 10GBase-T onboard.
• IPMI 2.0, KVM over IP, Virtual Media over LAN.

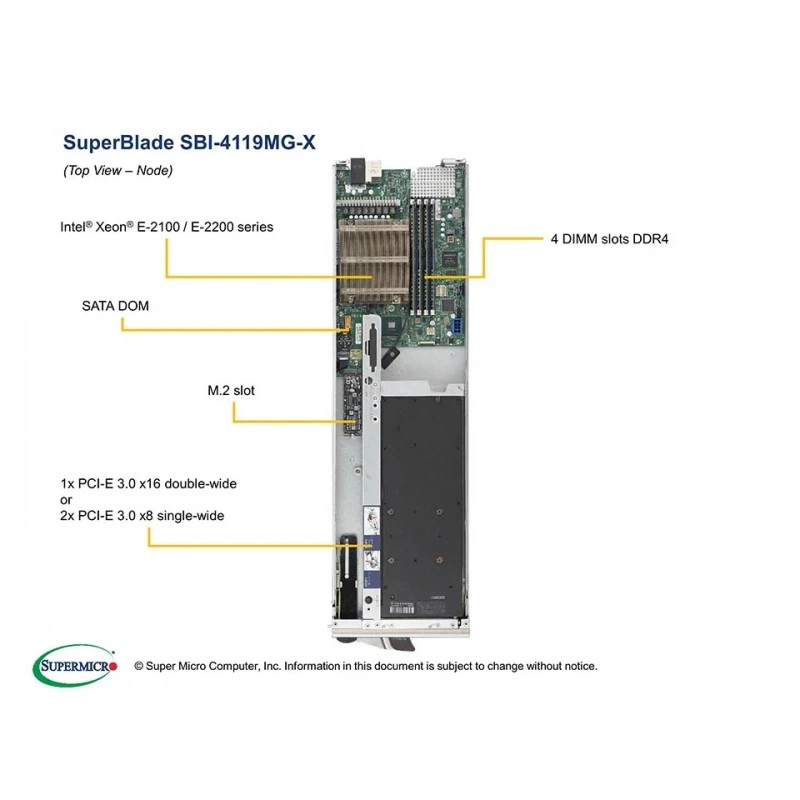

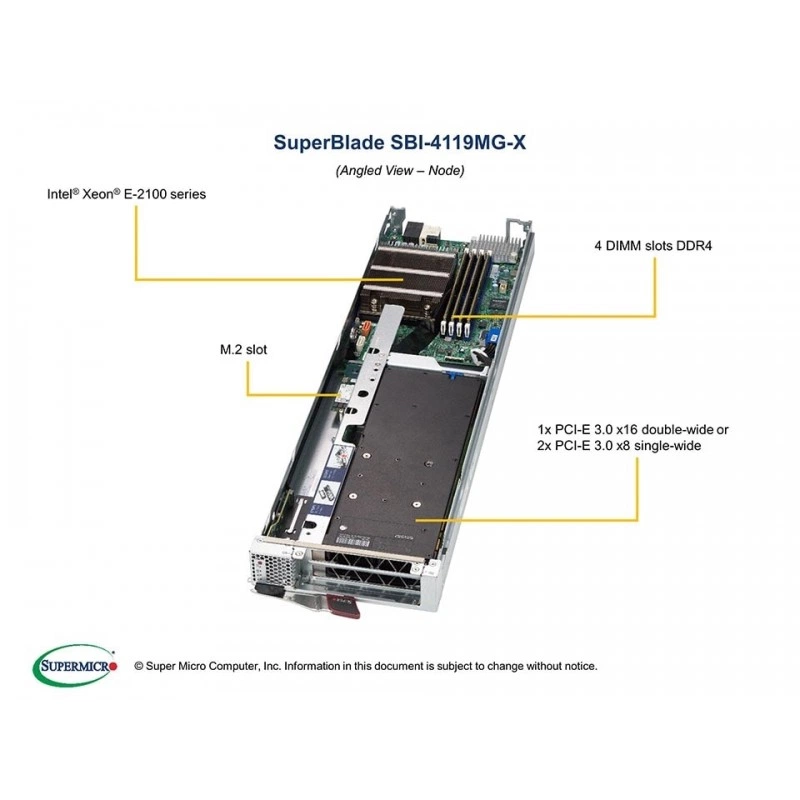

Модуль использует чипсет Intel C246 и BIOS AMI в 128Mb SPI Flash EEPROM. Из характеристик BIOS заявлены Plug and Play, PCI 2.2, ACPI до версии 3.0 и поддержка USB-клавиатуры. Для расширения предусмотрен один слот PCI-E 3.0 x16 под double width GPU либо два слота PCI-E 3.0 x8 под single width GPU. Также присутствуют один NVMe/SATA3 M.2, один SATA DOM, один TPM header и фронтальный разъем для SMCI KVM Card. Габариты изделия составляют 6.5" x 1.75" x 23.5", масса - 9.5 lbs (4.3 kg), доступный цвет - Black.

• Чипсет: Intel C246.
• BIOS: AMI, 128Mb SPI Flash EEPROM.
• Расширение: 1x PCI-E 3.0 x16 или 2x PCI-E 3.0 x8.
• Накопители: 1x NVMe/SATA3 M.2 и 1x SATA DOM.
• Интерфейсы: TPM header, KVM connector, SUV (Serial/USB/Video) & KVM Connector.
• Размеры: 6.5" x 1.75" x 23.5".
• Масса: 9.5 lbs (4.3 kg).
• Цвет: Black.

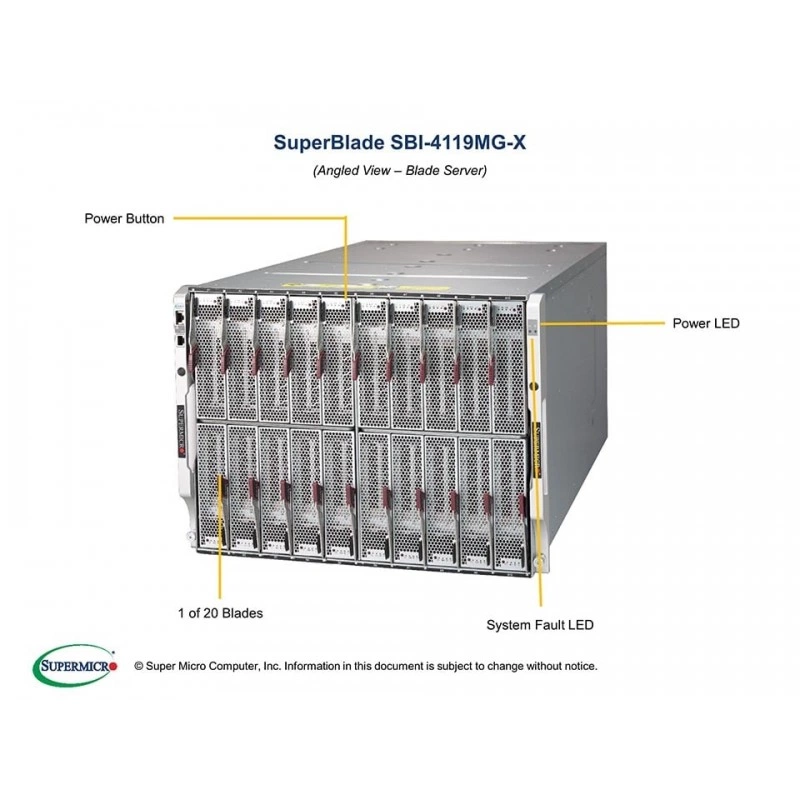

Решение подходит для построения плотных вычислительных конфигураций SuperBlade, где требуется GPU-ускорение, централизованное управление, удаленная консоль и компактное размещение серверных узлов. Платформа может использоваться в стойках высокой плотности, в корпоративных и дата-центровых инсталляциях, а также в инфраструктуре, где важны модульность, управляемость и поддержка сертифицированных системных компонентов.

• GPU-ускоренные blade-инсталляции.
• Дата-центры с высокой плотностью размещения.
• Корпоративные серверные кластеры SuperBlade.
• Инфраструктуры с централизованным управлением и удаленным доступом.

Платформа совместима с шасси SuperBlade и включает в состав поставки материнскую плату Super B11SCG-CTF. В списке проверенных компонентов присутствуют модуль AOM-BLG-L16X2-P, модуль AOM-BPNIO-FPE-P, шасси MCP-680-41004-0N, а также воздушный кожух MCP-310-41005-0N. Для опций указаны тепловой радиатор SNK-P1041V, TPM-модули AOM-TPM-9670V и AOM-TPM-9671V, а также программные лицензии SFT-OOB-LIC и SFT-DCMS-Single.

• Совместимость с SuperBlade.
• Материнская плата Super B11SCG-CTF.
• Поддерживаемые опции: TPM, SuperDOM, программные пакеты управления.

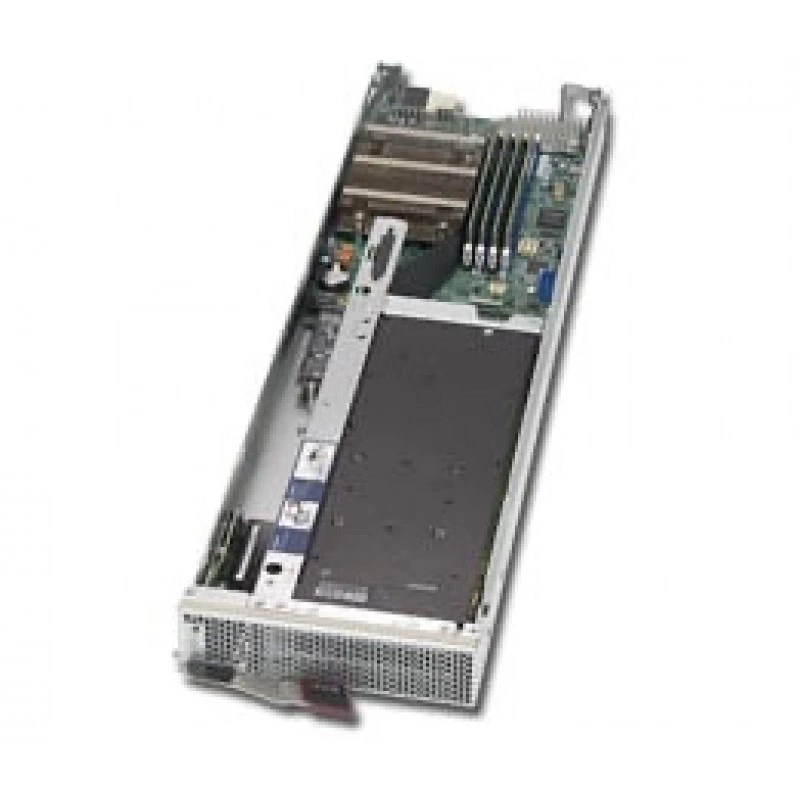

Изделие предназначено для установки в соответствующий blade-корпус SuperBlade. В эксплуатационных данных указаны рабочая температура от 10 °C до 35 °C, нерабочая температура от -40 °C до 60 °C, рабочая относительная влажность 8 % до 90 % без конденсации и нерабочая влажность 5 % до 95 % без конденсации. Устройство соответствует требованиям RoHS. На странице отмечено, что изображение может показывать вариант конфигурации с дополнительными компонентами, поэтому стандартную комплектацию следует сверять по перечню parts list.

• Рабочая температура: 10 °C ... 35 °C.
• Температура хранения: -40 °C ... 60 °C.
• Рабочая влажность: 8 % ... 90 % без конденсации.
• Влажность хранения: 5 % ... 95 % без конденсации.
• RoHS compliant.

В перечне включенных позиций указаны: материнская плата Super B11SCG-CTF, шасси 4U 10 SuperBlade GPU Blade chassis, модуль AOM-BLG-L16X2-P, модуль AOM-BPNIO-FPE-P и воздушный кожух 4U 10 SuperBlade GPU Tray Air Shroud. В качестве опций перечислены тепловой радиатор SNK-P1041V, TPM-модули вертикального исполнения TPM 2.0 и TPM 1.2, а также программные пакеты SFT-OOB-LIC и SFT-DCMS-Single.

• Включены компоненты базовой сборки и перечисленные опции.
• Для части позиций указан статус optional, not included.
