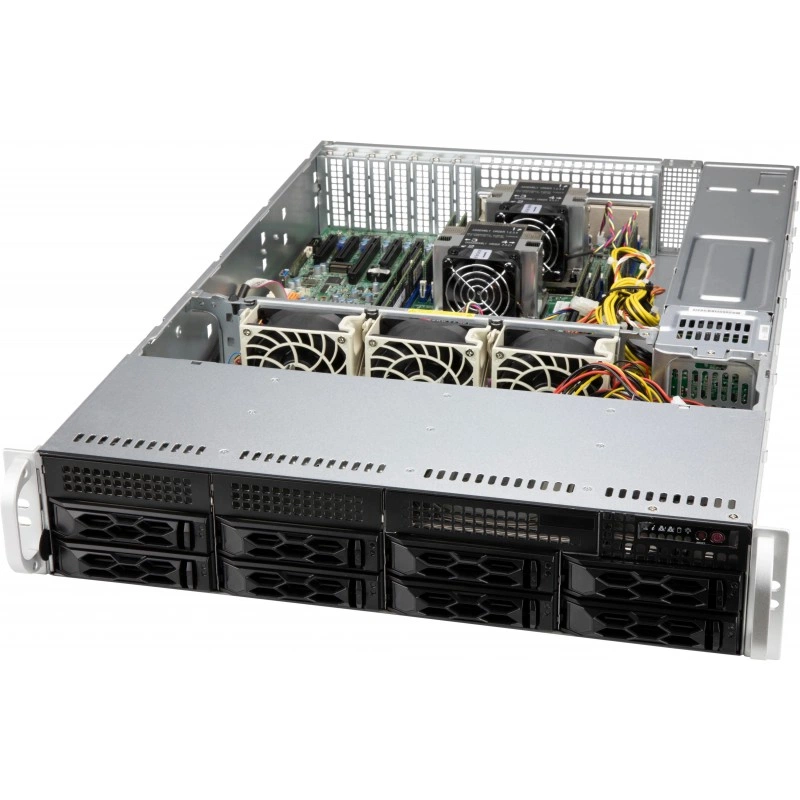

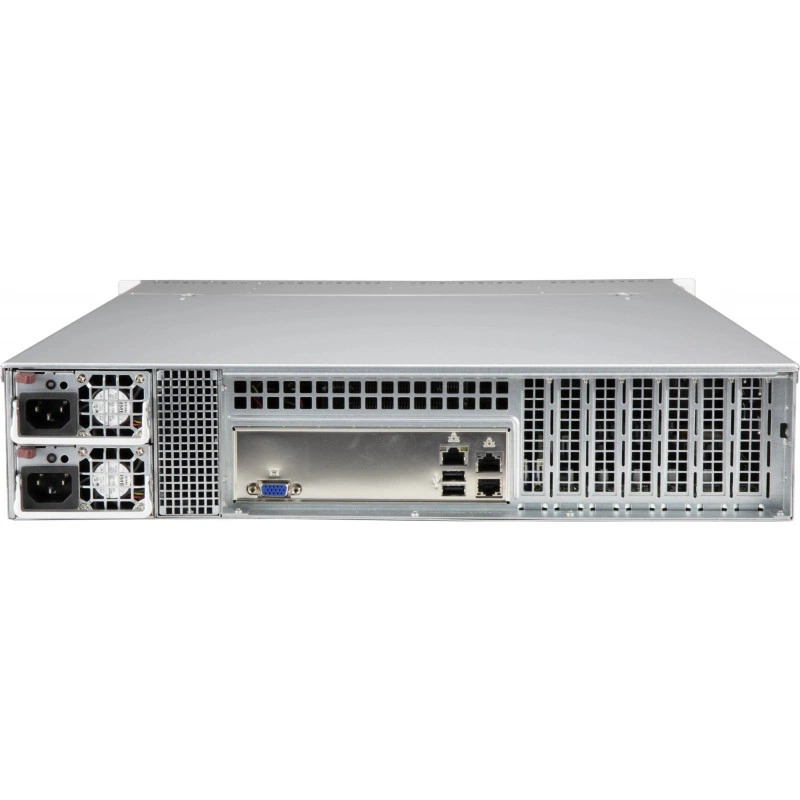

Шасси 2U SUPERMICRO CSE-LA25TQC-R609LP (СУПЕРМИКРО)

Основная информация о 2U шасси SUPERMICRO

Серверное шасси формата 2U предназначено для построения систем на базе материнских плат ATX, E-ATX и EE-ATX. Конструкция поддерживает максимальный размер платы ATX 12" x 10", E-ATX 12" x 13" и EE-ATX 13" x 13.68". При установке заднего модуля на 2,5" накопитель допустима поддержка ATX 12" x 13". Это OEM-исполнение, на которое распространяется требование MOQ.

Функциональные возможности CSE-LA25TQC-R609LP

Шасси рассчитано на установку одинарных и двухпроцессорных платформ Intel® и AMD, обеспечивает размещение накопителей SAS3/SATA, организацию охлаждения и установку плат расширения низкопрофильного формата. Базовая компоновка включает 8 отсеков для 3,5" накопителей с возможностью использования 2,5" накопителей на винтовом креплении, а также опциональные варианты с фиксированными 3,5" и задними 2,5" hot-swap модулями. Для питания используется резервируемый блок питания 600 W / 650 W 1U. Набор фронтальных органов управления включает кнопку питания, кнопку перезапуска и набор индикаторов состояния системы.

Технические особенности

• 2U корпус для серверных платформ с поддержкой ATX 12" x 10", E-ATX 12" x 13", EE-ATX 13" x 13.68".
• 8x 3,5" hot-swap отсека для SAS3/SATA HDD/SSD либо 2,5" отсеки на винтовом креплении.
• Опционально: 2x 3,5" fixed drive bay и задний комплект на 2x 2,5" hot-swap.
• 2U 8-slot 12G backplane для 8x 3,5" SAS3/SATA накопителей.
• 7 слотов расширения low-profile.
• 3 вентилятора 80 мм heavy duty с PWM-регулировкой скорости.
• Поддержка Service Tag для получения информации о системе.
• Резервируемый блок питания 600 W / 650 W 1U.
• Эффективность блока питания 94%.
• Входные режимы: 650 W при 200–240 Vac, 600 W при 100–127 Vac, 650 W при 200–240 Vdc.
• Частота входного питания 50–60 Hz.
• Габариты блока питания: 336 x 76 x 40 мм.
• Выходной тип питания: backplanes (gold finger).
• Фронтальные кнопки: Power On/Off и System Reset.
• Фронтальные индикаторы: Power status LED, HDD activity LED, System Information LED, Power Fail LED и 2 Network Activity LEDs.
• Опциональный chassis intrusion switch для контроля вскрытия корпуса.
• Рабочая температура: 5°C - 35°C.
• Температура хранения: -40°C - 70°C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность хранения: 5% - 95% без конденсации.
• Цвет корпуса: черный.
• Габариты корпуса: высота 3.5" (89 mm), ширина 17.2" (437 mm), глубина 25.5" (647 mm).
• Масса брутто: 33 lbs (14.97 kg).
• Упаковка: 24" (610 mm) x 9" (229 mm) x 34" (864 mm).

Применение

Шасси используют для сборки серверов общего назначения, корпоративных систем хранения, платформ с несколькими накопителями, конфигураций с низкопрофильными картами расширения и серверов на базе Intel® или AMD с повышенными требованиями к резервированию питания и охлаждению.

Совместимость

• Материнские платы ATX, E-ATX и EE-ATX с указанными габаритами.
• Процессорные платформы Intel® и AMD, одиночные и двухпроцессорные конфигурации.
• SAS3 и SATA HDD/SSD в форматах 3,5" и 2,5".
• Опциональные модули для задних 2,5" накопителей, фиксированных 3,5" отсеков, приводов DVD-ROM, COM-порта и USB 2.0 / USB 3.0.

Монтаж и эксплуатация

• Корпус рассчитан на установку в серверную инфраструктуру формата 2U.
• Поддерживаются tool-less и screw варианты крепления накопителей в зависимости от формата.
• Охлаждение организовано тремя 80 мм вентиляторами с PWM-управлением.
• Фронтальная панель включает кнопки управления и световую индикацию состояния.

Комплектация

• Шасси CSE-LA25TQC-R609LP в OEM-исполнении.
• Поддержка сервисной маркировки Service Tag.

Логистические данные

• Масса брутто 33 lbs (14.97 kg).
• Размер упаковки 24" x 9" x 34" (610 x 229 x 864 мм).

Упаковка и маркировка

• Цвет корпуса: черный.
• OEM Only, MOQ Applies.
