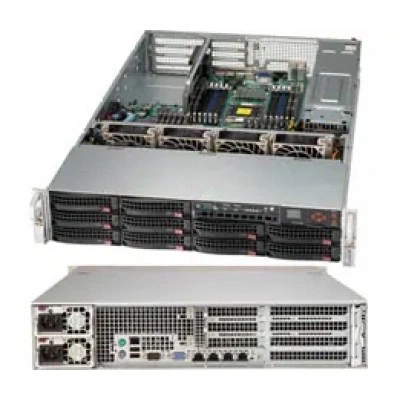

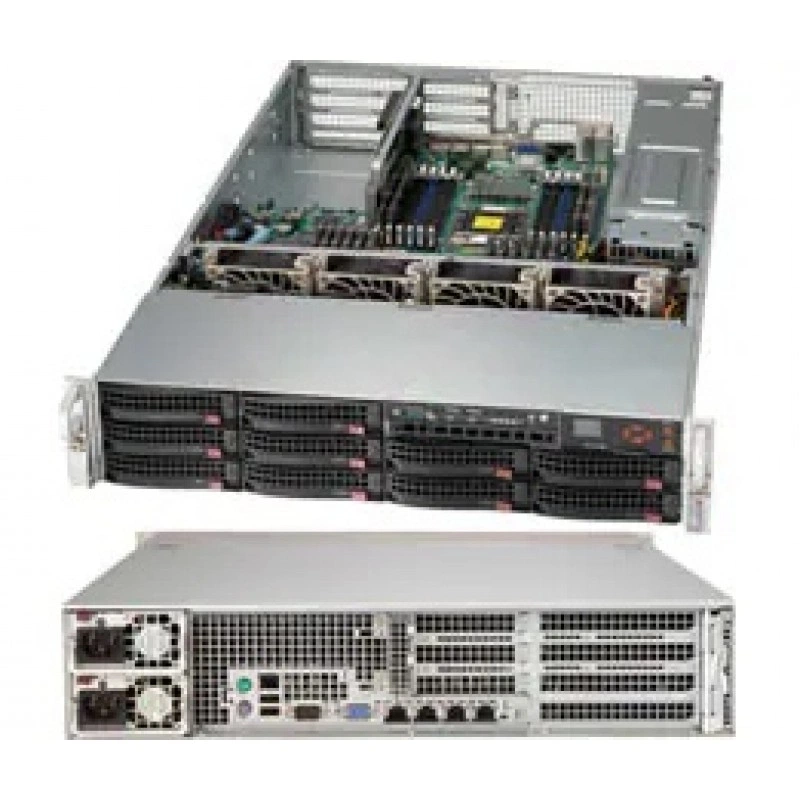

Шасси 2U Supermicro SC829BTQ-R920WB (СУПЕРМИКРО)

Основная информация о шасси 2U Supermicro

Supermicro SC829BTQ-R920WB - серверное 2U-шасси для сборки высокоплотных систем хранения и вычислительных платформ. Корпус рассчитан на установку материнских плат максимального форм-фактора SMC Proprietary WIO размером 13.68" x 16.5" и поддерживает конфигурации с двумя процессорами Intel или AMD.

Модель ориентирована на установку большого числа накопителей, организацию резервированного питания и обеспечение стабильного охлаждения в серверной стойке. Шасси поставляется в черном исполнении и относится к платформам, где важны плотность компоновки, доступ к дискам спереди и удобство обслуживания.

Функциональные возможности CSE-829BTQ-R920WB

Шасси обеспечивает установку до 10 горячезаменяемых 3.5-дюймовых накопителей SAS/SATA, имеет 10-портовую backplane CSE-829 TQ с поддержкой AMI 9072 SGPIO и рассчитано на работу с резервированным блоком питания 920 Вт класса Platinum с интерфейсом PMBus. В конструкции предусмотрены фронтальные органы управления, светодиодная индикация состояния и несколько вариантов расширения.

Поддержка 4 полноразмерных и полнофункциональных слотов расширения, а также 3 низкопрофильных слота позволяет использовать шасси в конфигурациях с дополнительными контроллерами, адаптерами и другими платами расширения. Для охлаждения применяются 4 вентилятора 80 мм с частотой вращения 9500 об/мин, а также предусмотрена опция добавления еще 3 вентиляторов для полной резервной схемы охлаждения.

Технические особенности

• Форм-фактор: 2U chassis.
• Максимальный размер материнской платы: SMC Proprietary WIO, 13.68" x 16.5".
• Поддержка процессоров: Dual Intel и AMD processors.
• Накопители: 10 x 3.5" hot-swap SAS/SATA drive bay.
• Backplane: 10-Port 2U CSE-829 TQ с поддержкой AMI 9072 SGPIO.
• Периферийные устройства: опциональный slim DVD-ROM, 2 x USB 2.0, 1 x COM port tray.
• Фронтальная панель: кнопка Power On/Off, кнопка System Reset.
• Индикация: Power status LED, HDD activity LED, System Information LED, Power Fail LED, 4 Network Activity LEDs.
• Слоты расширения: 4 full-height full-length и 3 low-profile.
• Охлаждение: 4 x 80 mm 9500 RPM fans, опционально 3 дополнительных вентилятора для 100% cooling redundancy.
• Блок питания: 1U 920W Redundant Platinum Super Quiet power supply with PMBus.
• Эффективность БП: 94%.
• Входное напряжение: 100 - 240 Vac.
• Частота сети: 50 - 60 Hz.
• Выходная мощность: 920 W.
• Выходной ток +12V: Max 75A / Min 1A.
• Выходной ток +5Vsb: Max 4A / Min 0A.
• Размеры блока питания: 336 x 76 x 40 mm.
• Тип выхода: Backplanes (gold finger).
• Габариты шасси: высота 3.5" (89 mm), ширина 17.2" (437 mm), глубина 27.75" (705 mm).
• Масса: net weight 40 lbs (18.14 kg), gross weight 55 lbs (24.95 kg).
• Упаковка: 25.9" (658 mm) x 10.8" (274 mm) x 39.3" (998 mm).
• Цвет: Black.
• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения: -40°C - 70°C (-40°F - 158°F).
• Влажность при работе: 8% - 90% без конденсации.
• Влажность при хранении: 5% - 95% без конденсации.

Применение

Шасси подходит для построения серверов хранения данных, корпоративных серверных платформ и систем, где требуется установка большого числа 3.5-дюймовых SAS/SATA накопителей, резервированное питание, расширение за счет дополнительных плат и надежное охлаждение в 2U-формате.

Совместимость

• Материнские платы SMC Proprietary WIO.
• Процессорные конфигурации на базе Intel и AMD.
• До 10 x 3.5" SAS/SATA HDD.
• 2U стойкоориентированные серверные сборки Supermicro семейства SC829.

Монтаж и эксплуатация

• Предусмотрены кнопки питания и перезагрузки на фронтальной панели.
• Есть светодиоды состояния питания, дисковой активности, системной информации, отказа питания и сетевой активности.
• Опционально доступен slim DVD-ROM drive bay.
• Конструкция рассчитана на стойковое размещение и обслуживание фронтально доступных накопителей.

Комплектация

• Шасси SC829BTQ-R920WB.
• Резервированный блок питания 920 Вт.
• Система охлаждения с 4 вентиляторами 80 мм.
• 10 корзин/лотков под 3.5" накопители.

Логистические данные

• Вес нетто: 18.14 kg.
• Вес брутто: 24.95 kg.
• Размер упаковки: 658 x 274 x 998 mm.
