Процессорная плата Supermicro SBI-7428R-T3N (СУПЕРМИКРО)

Артикул: SBI-7428R-T3N

Все товары SUPERMICRO

Процессорная плата Supermicro SBI-7428R-T3N (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о процессорной плате Supermicro

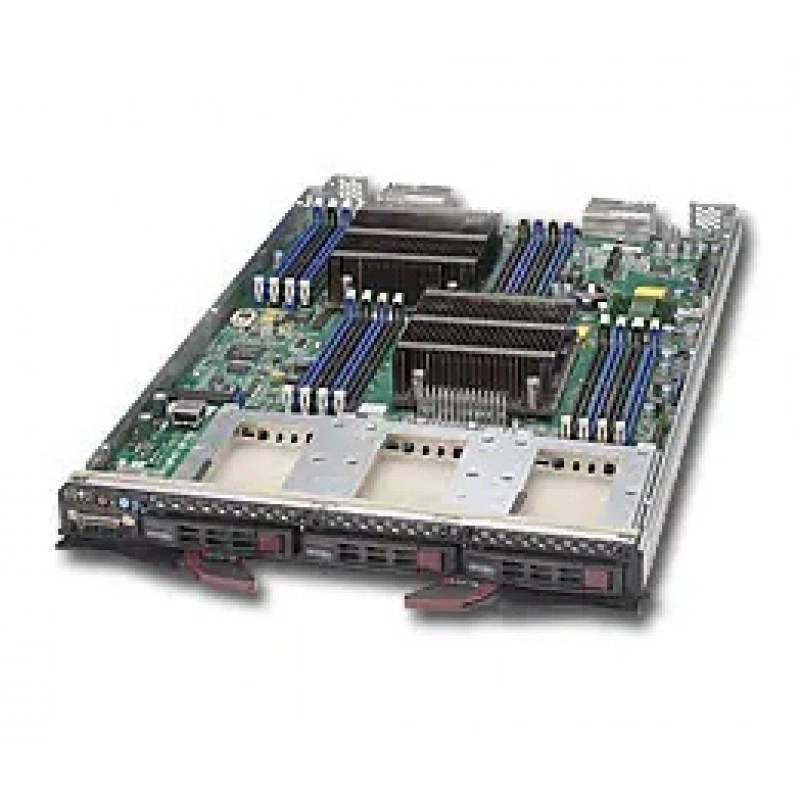

SuperBlade SBI-7428R-T3N - это процессорная blade-платформа Supermicro в черном исполнении, предназначенная для установки в шасси SuperBlade. Модель построена на базе интегрированной платы Super B10DRi-N и относится к линейке процессорных blade-модулей для серверной инфраструктуры. Изделие обозначено как discontinued SKU, то есть снято с производства, и для него рекомендуется обращаться к продажам за альтернативными вариантами.

Платформа рассчитана на высокоплотное размещение вычислительных узлов в стойке и ориентирована на эксплуатацию в составе SuperBlade enclosure. Конструкция объединяет процессорную подсистему, память, сетевые контроллеры, средства управления и дисковую подсистему в одном blade-модуле.

Функциональные возможности SBI-7428R-T3N

Модуль поддерживает двухпроцессорную конфигурацию Dual Socket R3 (LGA 2011) и совместим с семейством Intel Xeon E5-2600 v4/v3. По спецификации доступны до 22 ядер на процессор и до 55 MB кэша, а системная шина QPI работает на скорости до 9.6 GT/s. Для управления и обслуживания предусмотрена поддержка IPMI 2.0 через Chassis Management Module, KVM over IP и Virtual Media.

Встроенная сетевая подсистема основана на Intel I350 Dual Port Gigabit Ethernet. Для графики и базового BMC-интерфейса используется Aspeed AST2400 BMC. Подсистема BIOS реализована на AMI BIOS во flash EEPROM 128 Mb и поддерживает Plug and Play, PCI 2.2, ACPI до версии 3.0 и USB keyboard support.

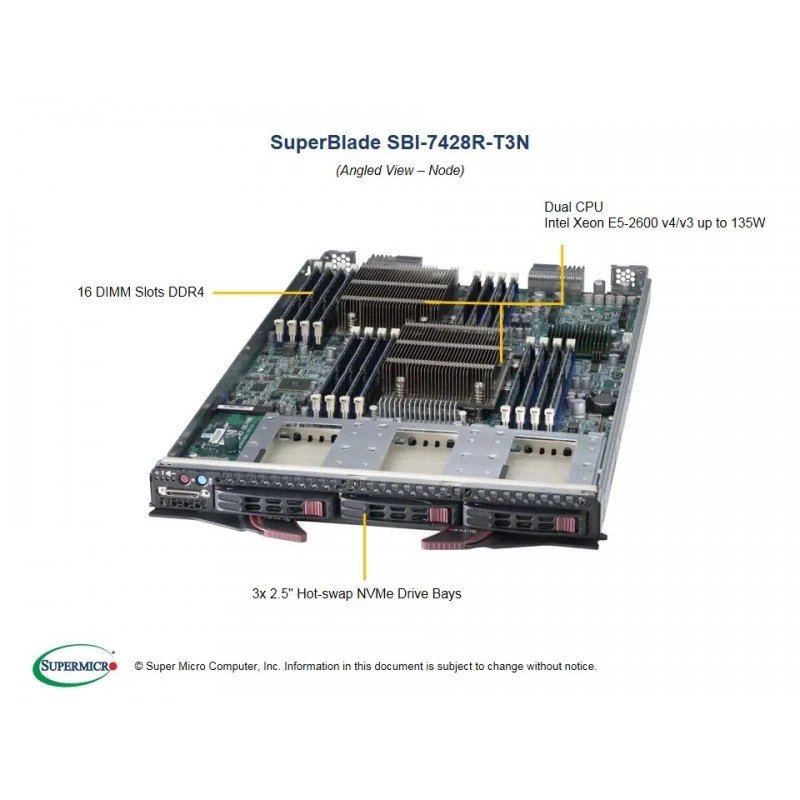

Накопительная подсистема включает 3 отсека 2.5" hot-swap SATA HDD/SSD и поддержку 3 hot-plug NVMe/SAS HDD через гибридные порты. Также предусмотрены 2 порта SuperDOM, 1 TPM 1.2 20-pin header и фронтальный разъем для SMCI KVM Card.

Технические особенности

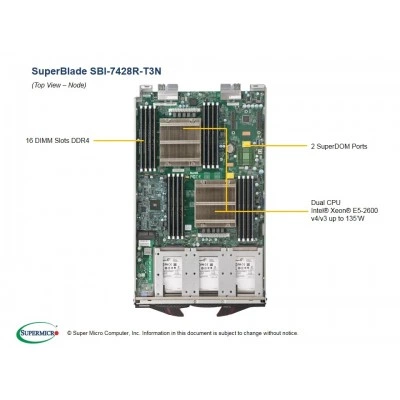

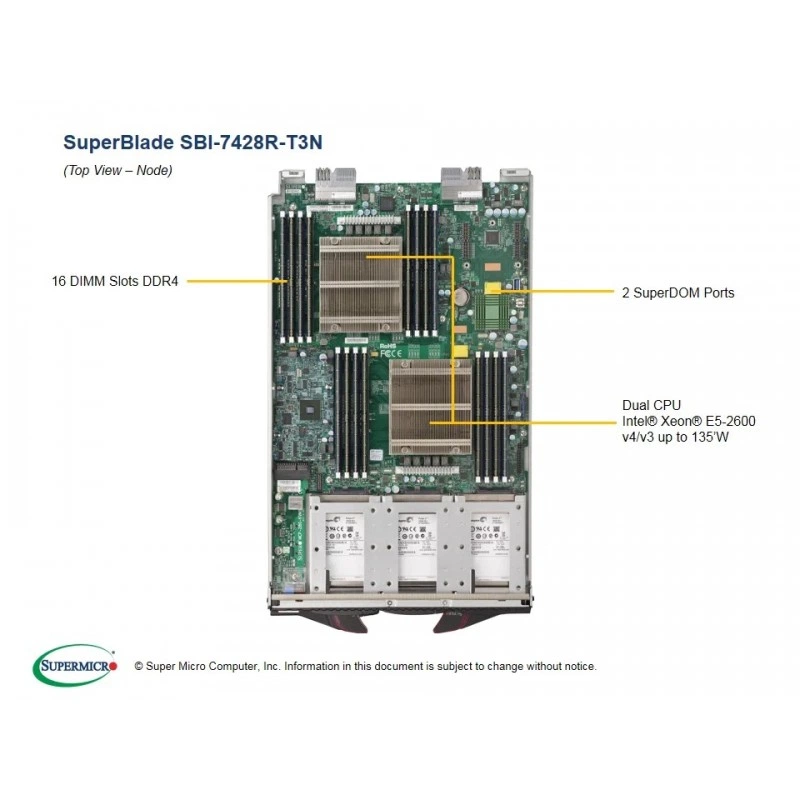

16 слотов 288-pin DDR4 DIMM;
поддержка до 512 GB VLP ECC RDIMM;
частоты памяти 2400/2133/1866/1600 MHz ECC DDR4 SDRAM 72-bit;
модули памяти VLP RDIMM емкостью 32 GB, 16 GB и 8 GB;
напряжение памяти 1.2 V;
коррекция одиночных битовых ошибок;
ограничение по памяти: для 14-blade допускаются только VLP модули;
двойной сетевой контроллер Intel I350;
поддержка Intel I/OAT 3 и VMDq;
размеры blade-модуля: высота 11.32" (288 mm), ширина 1.19" (30.2 mm), глубина 18.9" (480 mm);
масса 8.6 lbs (3.9 kg);
цвет корпуса Black;
задержка по температуре эксплуатации для полного SuperBlade enclosure с четырьмя БП 1620 W: до 30°C ambient.

В изделии также заявлены электромагнитная и безопасностная сертификация для США, Канады и Европы, включая FCC emissions verification, EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive, UL60950-1, CSA/CUL 60950-1, EN60950-1, Low Voltage Directive и TUV.

Применение

Модуль применяется в серверных стойках и blade-инфраструктуре SuperBlade, где требуется высокая плотность вычислений, централизованное управление и удобное обслуживание узлов. Он подходит для корпоративных серверных задач, виртуализации, дата-центров, инфраструктуры с удаленным управлением и сценариев, где важны компактность, масштабируемость и поддержка серверных накопителей hot-swap.

Совместимость

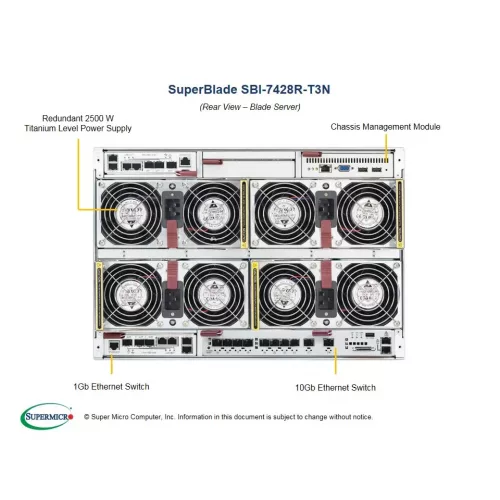

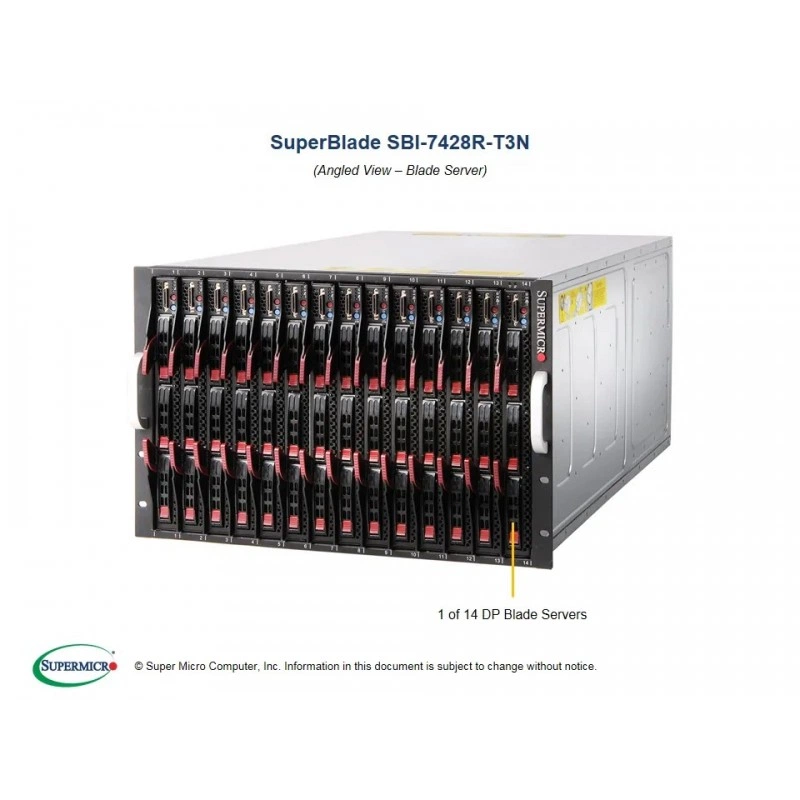

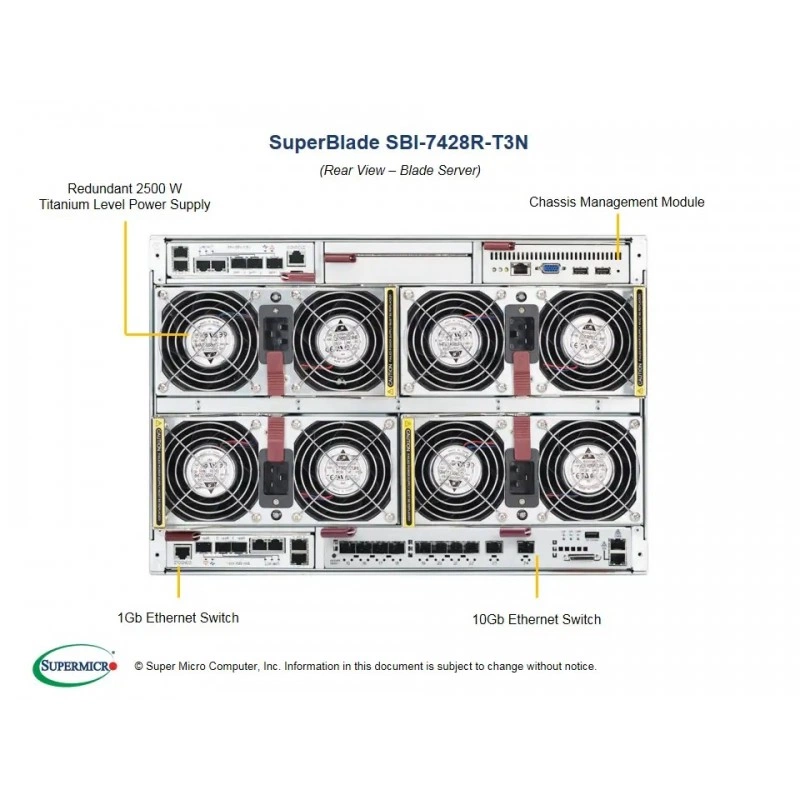

шасси SuperBlade;
интегрированная плата Super B10DRi-N;
Intel Xeon E5-2600 v4/v3;
VLP ECC RDIMM;
SuperDOM;
SMCI KVM Card;
TPM 1.2 module;
AOC-IBH-X3QD, AOC-IBH-X3QS, AOC-XEH-iN2, AOC-IBH-XDD, AOC-IBH-XqD, AOC-IBH-XQS, AOC-IBH-XDS по списку рекомендованных сетевых карт.

Монтаж и эксплуатация

Платформа предназначена для установки в соответствующее blade-шасси SuperBlade и рассчитана на эксплуатацию в составе модульной серверной системы. В комплекте предусмотрены материнская плата/шасси, салазки для 2.5" дисков, элементы фронтальной панели управления и воздушный кожух. Для работы системы указано требование BIOS версии 2.0 или выше для части процессорной конфигурации.

Ограничения и условия использования

Рабочая температура составляет от 10 до 35°C, температура хранения и нерабочий диапазон - от -40 до 70°C. Относительная влажность при работе составляет 8% до 90% без конденсации, а при хранении и нерабочем режиме - 5% до 95% без конденсации. Для полного SuperBlade enclosure с четырьмя блоками питания 1620 W действует тепловое ограничение 30°C ambient temperature. Модель отмечена как EOL/discontinued SKU.

Комплектация

материнская плата Super B10DRi-N;
шасси CSE-714M-230B;
3 черных tray для 2.5" HDD;
фронтальная панель управления MCP-280-KVM1;
air shroud set MCP-310-00074-0N;
2 heatsink SNK-P1033P;
рекомендуемые аксессуары и опции по списку совместимости.

Логистические данные

габариты: 288 mm × 30.2 mm × 480 mm;
масса: 3.9 kg;
цвет: Black.

Технические характеристики SBI-7428R-T3N

Администрирование и обслуживание

Виртуальные носители: Virtual Media

Удаленный доступ: KVM over IP

Идентификаторы

Артикул производителя: SBI-7428R-T3N
Бренд: Supermicro

Модель: SBI-7428R-T3N

Комплектация

Комплект поставки: Super B10DRi-N motherboard, CSE-714M-230B chassis, 3 black 2.5" HDD trays, MCP-280-KVM1 front panel control, MCP-310-00074-0N air shroud set, 2 x SNK-P1033P heatsinks

Мониторинг и индикация

Индикаторы: Power LED, UID/KVM LED, Network Activity LED, Fault LED

Кнопки: Power On/Off, KVM button

Назначение и классификация

Линейка: SuperBlade

Тип товара: Blade/Twin-система

Накопители и хранение данных

Отсеки для накопителей: 3 x 2.5" hot-swap SATA HDD/SSD

Оперативная память

Контроль ошибок памяти: Коррекция single-bit errors
Максимальный объем памяти: До 512 ГБ VLP ECC RDIMM
Модули памяти: VLP RDIMM 32 ГБ, 16 ГБ, 8 ГБ
Напряжение памяти: 1.2 В

Слоты памяти: 16 x 288-pin DDR4 DIMM
Тип памяти: DDR4 SDRAM 72-bit
Частоты памяти: 2400 / 2133 / 1866 / 1600 МГц

Подключение и интерфейсы

DOM: 2 x SuperDOM ports
KVM-разъем: 1 x Front Connector for SMCI KVM Card

Видео: Aspeed AST2400 BMC
Гибридные порты: 3 hot-plug NVMe/SAS HDD via hybrid ports

Процессорная подсистема

Кэш: До 55 MB
Максимальное число ядер: До 22 на процессор
Процессор: Intel Xeon E5-2600 v4/v3

Сокет процессора: Dual Socket R3 (LGA 2011)
Чипсет: Intel C612 Express

Размеры и физические параметры

Вес нетто: 3.9 кг

Габариты: 288 x 30.2 x 480 мм

Сертификация и стандарты

TPM: 1x TPM 1.2 20-pin Header
Безопасность: UL60950-1, CSA/CUL 60950-1, EN60950-1, TUV

ЭМС: FCC, EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive

Сеть и интерфейсы

Оптимизация сети: Intel I/OAT 3, VMDq

Сетевой контроллер: Intel I350 Dual Port Gigabit Ethernet

Слоты расширения и шины

Системная шина: QPI до 9.6 GT/s

Совместимость

Материнская плата: Super B10DRi-N

Рекомендуемые опции: AOM-TPM-9655H, SuperDOM, AOC-IBH-X3QD, AOC-IBH-X3QS, AOC-XEH-iN2, AOC-IBH-XDD, AOC-IBH-XqD, AOC-IBH-XQS, AOC-IBH-XDS

Управление и удаленный доступ

BIOS: AMI BIOS, 128Mb SPI Flash EEPROM
Управление: IPMI 2.0 via CMM

Функции BIOS: PnP, PCI 2.2, ACPI до 3.0, USB keyboard support

Условия эксплуатации

Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации
Рабочая температура: 10 - 35 °C

Температура хранения: -40 - 70 °C
Тепловое ограничение: До 30 °C ambient для полного SuperBlade enclosure с четырьмя блоками питания 1620 Вт

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Арсений Гаврилов29.04.2025

5/5

Поставили эту плату в SuperBlade вместо старой. После замены сервер быстро увидел процессоры и память, дальше уже подняли свои задачи без лишней возни. Для нашего узла это вышло очень кстати.

Плюсы товара

Процессоры и память увиделись сразу

0 0

Вопросы о товаре

Что проверить перед заменой существующего узла на SuperBlade SBI-7428R-T3N, если он указан как discontinued/EOL?

Убедитесь, что выбранная замена остается совместимой с вашим SuperBlade, поддерживает Dual Socket R3 (LGA 2011) и выбранные процессоры Xeon E5-2600 v4/v3, а также что в вашей схеме памяти используются совместимые VLP ECC RDIMM.

Какие требования по удаленному обслуживанию и доступу к консоли можно ожидать при эксплуатации этой процессорной blade-платформы?

Для администрирования предусмотрены IPMI 2.0 через Chassis Management Module и KVM over IP с Virtual Media, поэтому при внедрении проверьте, что в сети доступен OOB-доступ и виртуальные носители будут корректно обслуживаться.

Какие ограничения по накопителям и форм-факторам нужно учесть, чтобы не столкнуться с несовпадением интерфейсов в проекте?

В платформе заявлены 3 hot-swap отсека 2.5" для SATA HDD/SSD и поддержка гибридных портов для hot-plug NVMe/SAS, поэтому при выборе дисков заранее согласуйте тип накопителей с доступными режимами 2.5" и гибридными портами.

Как тепловой режим SuperBlade enclosure может ограничить внедрение при плотной конфигурации?

Для полного SuperBlade enclosure с четырьмя БП 1620 W указано тепловое ограничение до 30°C ambient, поэтому при планировании места и охлаждения учитывайте именно это ограничение для плотной установки.

Что нужно учесть по безопасности, чтобы корректно подключить модуль TPM в вашей сборке?

В этой платформе предусмотрен TPM 1.2 20-pin header, поэтому при заказе и сборке убедитесь, что используемый TPM-модуль рассчитан на этот интерфейс подключения (1x TPM header).
