Сервер хранения Supermicro SSG-521E-E1CR24L (СУПЕРМИКРО)

Основная информация о сервере хранения Supermicro

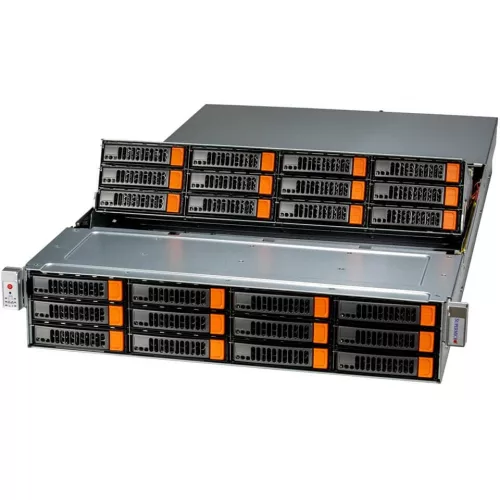

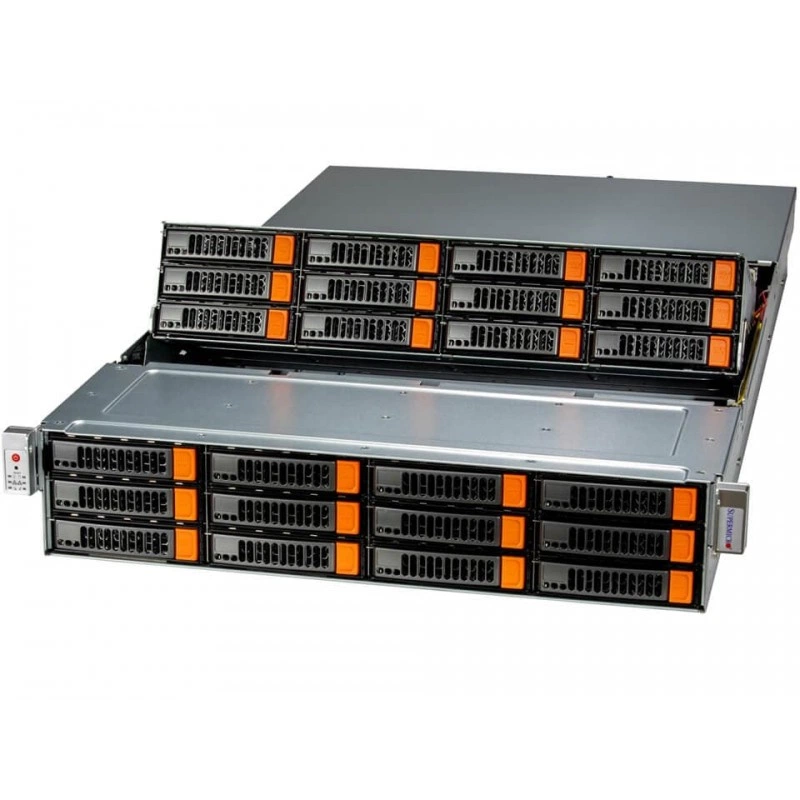

SSG-521E-E1CR24L - это 2U front/top-loading сервер хранения Supermicro, рассчитанный на корпоративные и инфраструктурные задачи, где важны высокая плотность дисков, удобство обслуживания и поддержка современных интерфейсов подключения. Платформа относится к линейке Enterprise Optimized Storage и предназначена для построения систем хранения, SAN/NAS-узлов, прикладных серверов данных и appliance-ориентированных решений. В составе платформы используется интегрированная плата Super X13SEDW-F, а корпус выполнен в формате 2U Rackmount.

Функциональные возможности SSG-521E-E1CR24L

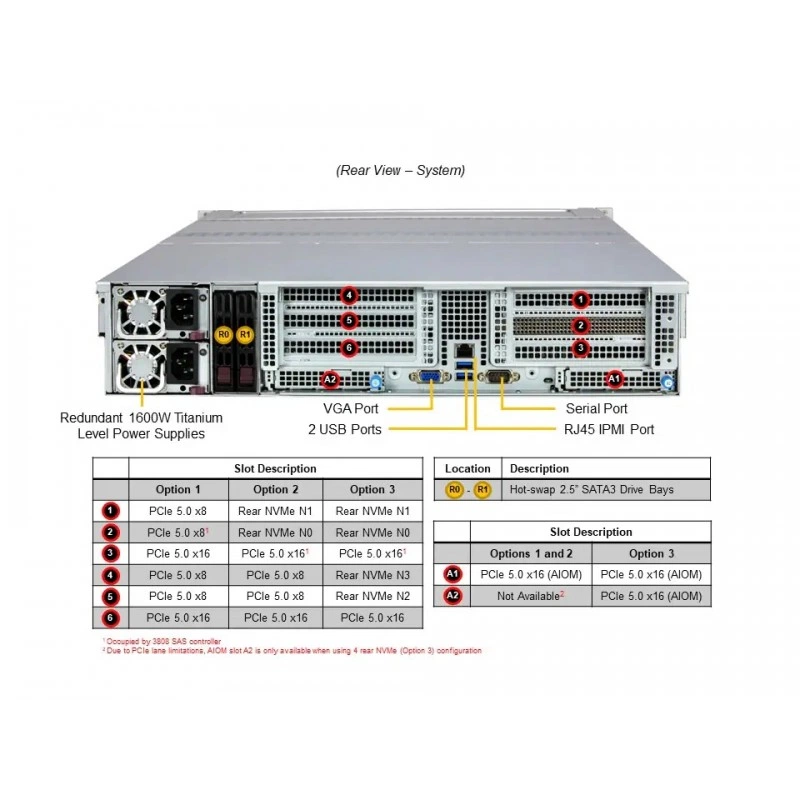

Сервер поддерживает односокетную конфигурацию Single Socket E (LGA-4677) и совместим с процессорами Intel Xeon Scalable 4-го и 5-го поколений. Максимальный поддерживаемый TDP CPU достигает 300 Вт для воздушного охлаждения. Платформа оснащена 16 слотами DDR5 ECC RDIMM/LRDIMM с частотой до 5600 MT/s и максимальным объемом памяти до 4 ТБ при конфигурации 2DPC. Для расширения предусмотрены два выделенных слота PCIe 5.0 x16 AIOM, соответствующих OCP 3.0 SFF, а также до 6 слотов PCIe 5.0, при этом слот #2 занят контроллером 3808 по умолчанию.

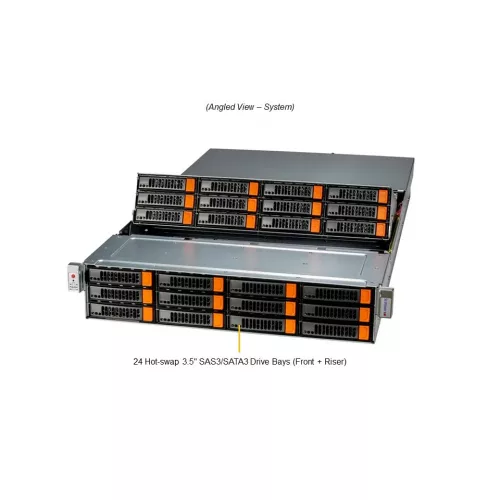

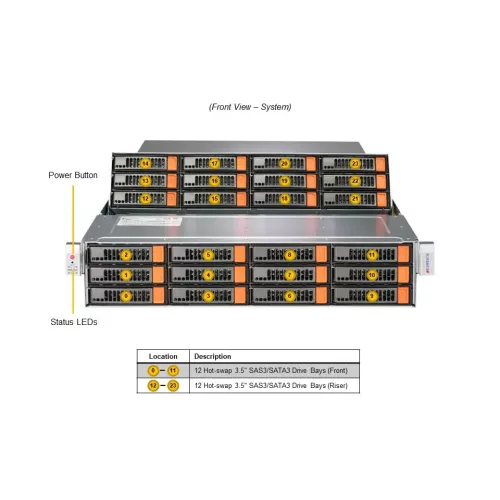

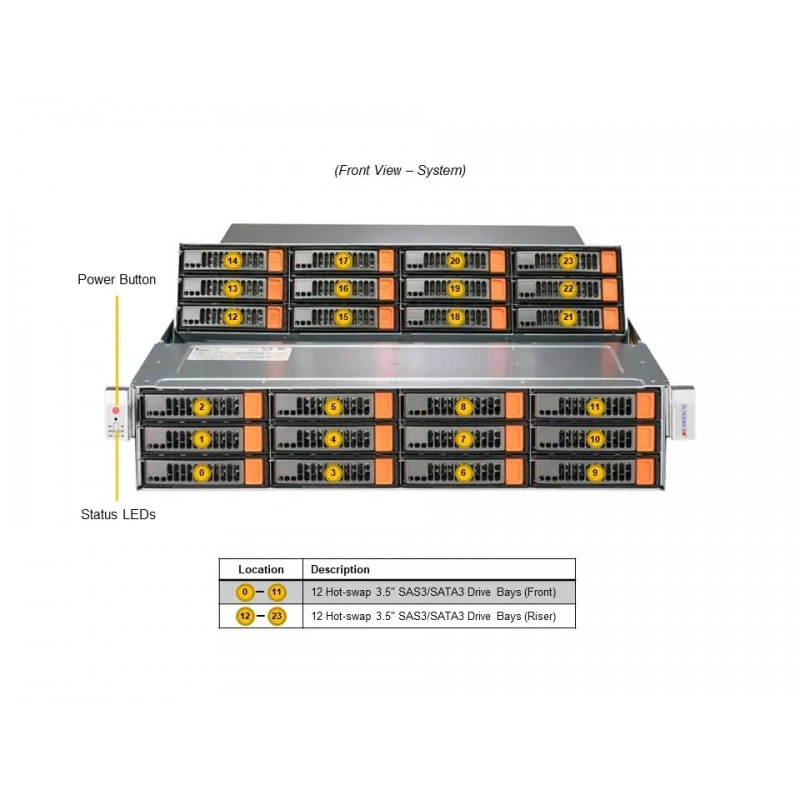

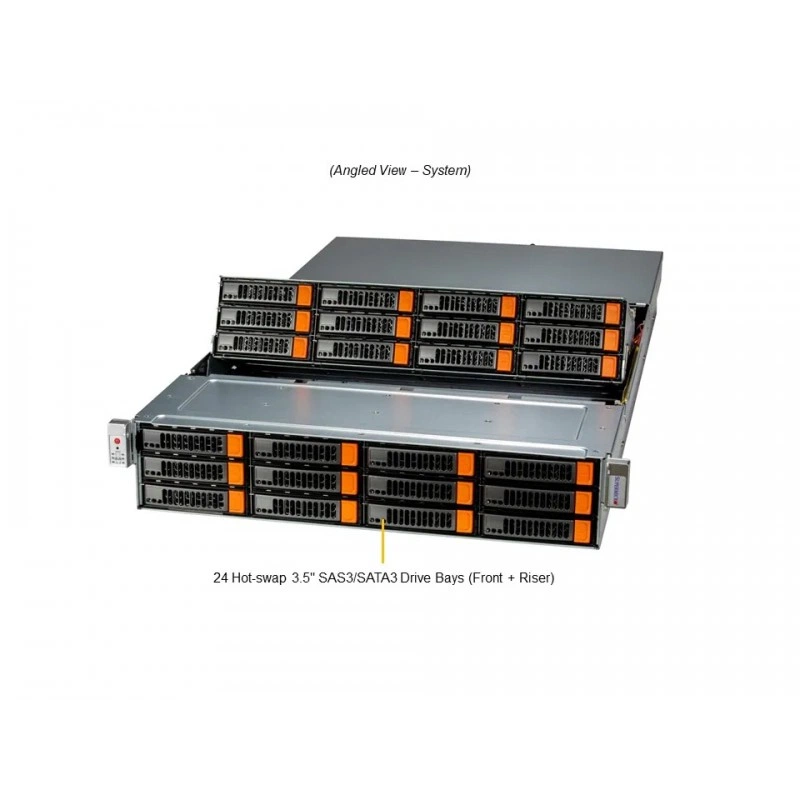

Накопительная подсистема рассчитана на 24 горячезаменяемых 3.5-дюймовых отсека SAS3/SATA3 спереди, два задних SATA-слота, четыре опциональных задних NVMe-слота и два M.2 NVMe/SATA формата 2280. Сервер также поддерживает HBA-контроллер через Broadcom 3808. Для охлаждения установлены 4 горячезаменяемых 8-сантиметровых вентиляторов с обратным вращением и PWM-управлением, а питание реализовано через два резервируемых блока по 1600 Вт уровня Titanium с КПД 96%.

Технические особенности

• Процессорный разъем: Single Socket E (LGA-4677).
• Поддерживаемые процессоры: Intel Xeon Scalable 4-го и 5-го поколений.
• Поддержка CPU по TDP: 120-300 Вт.
• Память: 16 DIMM-слотов DDR5 ECC RDIMM/LRDIMM.
• Частота памяти: до 5600 MT/s.
• Максимальный объем памяти: до 4 ТБ.
• Напряжение памяти: 1.1 В.
• Сетевое подключение: через AIOM.
• LAN: 1 RJ45 1 GbE dedicated BMC LAN port.
• USB: 2 USB 3.0 порта на задней панели.
• Видео: 1 VGA порт.
• DOM: 2 порта SuperDOM.
• BIOS: AMI 32MB SPI Flash EEPROM.
• Удаленное управление: IPMI 2.0, KVM over LAN, Media over LAN per node.
• Безопасность: TPM 2.0, Silicon Root of Trust, NIST 800-193 compliant.
• Функции защиты: cryptographically signed firmware, secure boot, secure firmware updates, automatic firmware recovery, remote attestation, runtime BMC protections, system lockdown.
• Мониторинг: контроль CPU cores, chipset voltages, memory, fan tachometer, PWM fan connectors, thermal control.
• Форм-фактор: 2U Rackmount.
• Модель корпуса: CSE-826S3TS-R1K62P1.
• Габариты: 3.5 x 17.2 x 34 дюйма.
• Размеры упаковки: 12 x 29 x 52 дюйма.
• Масса нетто: 52 lbs (23.59 kg).
• Масса брутто: 74.5 lbs (33.79 kg).
• Цвет: Silver.
• Питание: 2 x 1600W redundant power supplies.
• Серия: Enterprise Optimized Storage.

Применение

Платформа предназначена для корпоративных серверов, iSCSI SAN, HPC и дата-центров, а также для задач обработки и хранения данных, корпоративных баз данных и appliance-оптимизированных storage building blocks. Конфигурация с большим числом hot-swap дисков и поддержкой PCIe 5.0 подходит для систем хранения, где требуется сочетание плотной дисковой емкости, резервирования и расширяемости.

Совместимость

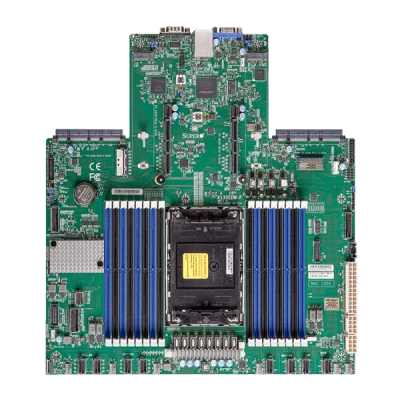

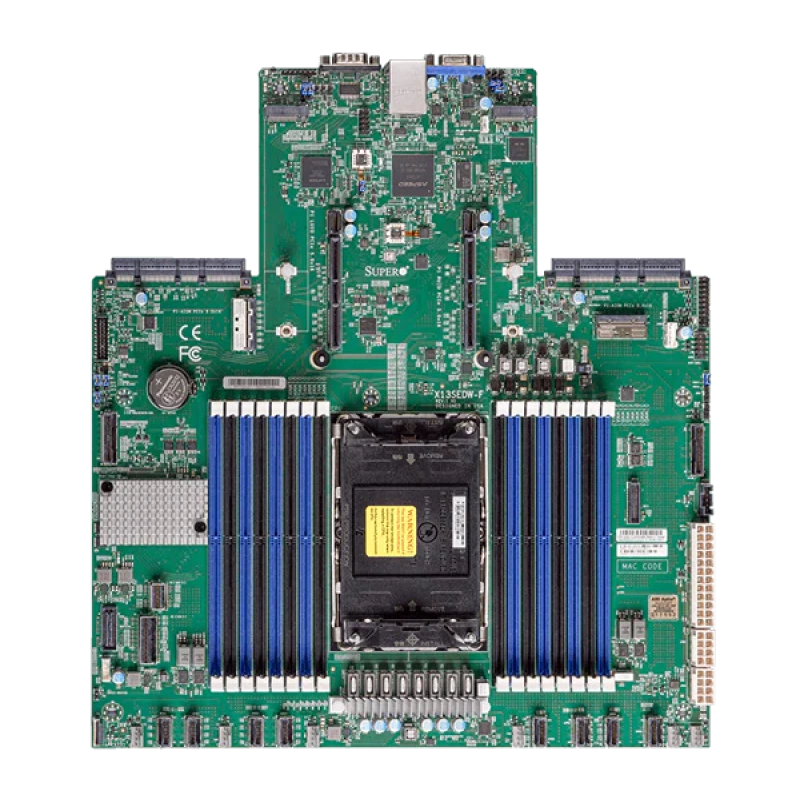

• Интегрированная плата: Super X13SEDW-F.
• Совместимость с Intel Xeon Scalable 4-го и 5-го поколений.
• Поддержка AIOM и OCP 3.0 SFF-совместимых модулей.
• Поддержка Broadcom 3808 HBA controller.
• Поддержка M.2 NVMe/SATA 2280.

Монтаж и эксплуатация

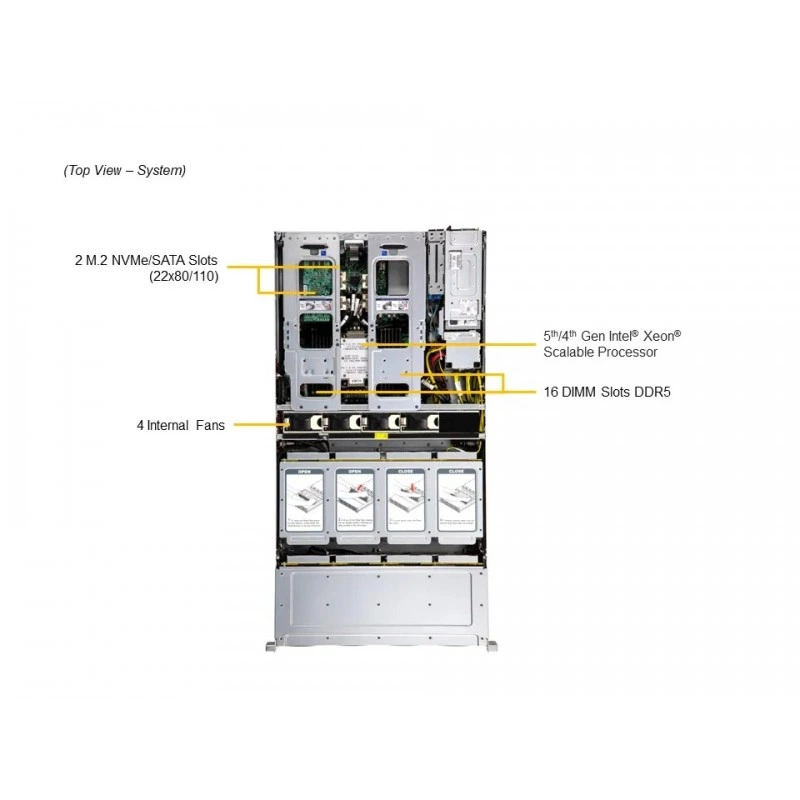

• Исполнение: фронтальная и верхняя загрузка накопителей.
• Отсеки дисков: hot-swap, что упрощает обслуживание без длительного простоя.
• Охлаждение: 4 hot-swap 8 cm counter-rotate redundant PWM fan.
• Питание: резервируемые блоки питания для повышения отказоустойчивости.
• Режим питания: power-on mode for AC power recovery.

Ограничения и условия использования

• Complete System Only: система поставляется только в полностью собранном виде.
• Для сохранения качества и целостности в составе обязательны 1 CPU, минимум 4 DIMM, 1 AIOM/AOC NIC, 1 storage device и 1 server-grade M.2/rear SATA SSD.
• Часть конфигураций и изображений может отображать опциональные компоненты.

Комплектация

• Базовая полностью собранная система Supermicro SSG-521E-E1CR24L.
• Интегрированная плата Super X13SEDW-F.
• Корпус формата 2U Rackmount.

Логистические данные

• Габариты изделия: 3.5 x 17.2 x 34 дюйма.
• Габариты упаковки: 12 x 29 x 52 дюйма.
• Вес нетто: 52 lbs (23.59 kg).
• Вес брутто: 74.5 lbs (33.79 kg).

Упаковка и маркировка

• Маркировка модели: SSG-521E-E1CR24L.
• Маркировка шасси: CSE-826S3TS-R1K62P1.
• Цвет исполнения: Silver.
