Сервер хранения Supermicro SSG-641E-E1CR24H (СУПЕРМИКРО)

Основная информация о сервере хранения Supermicro

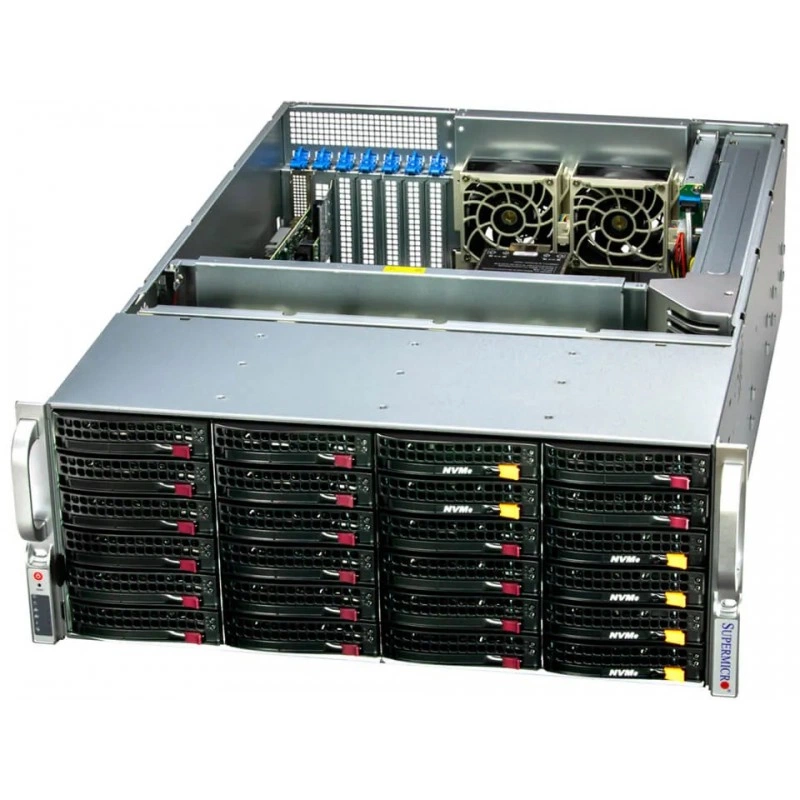

SuperServer SSG-641E-E1CR24H представляет собой 4U сервер хранения с фронтальной загрузкой, рассчитанный на корпоративные сценарии, где важны высокая плотность дисков, отказоустойчивая архитектура и поддержка современных интерфейсов хранения. Платформа построена на базе Super X13DEI-T и использует двухсокетную конфигурацию под Intel Xeon Scalable 4-го и 5-го поколения с разъемом LGA-4677. Корпус формата 4U Rackmount выполнен в серебристом исполнении и предназначен для установки в стойку.

Функциональные возможности SSG-641E-E1CR24H

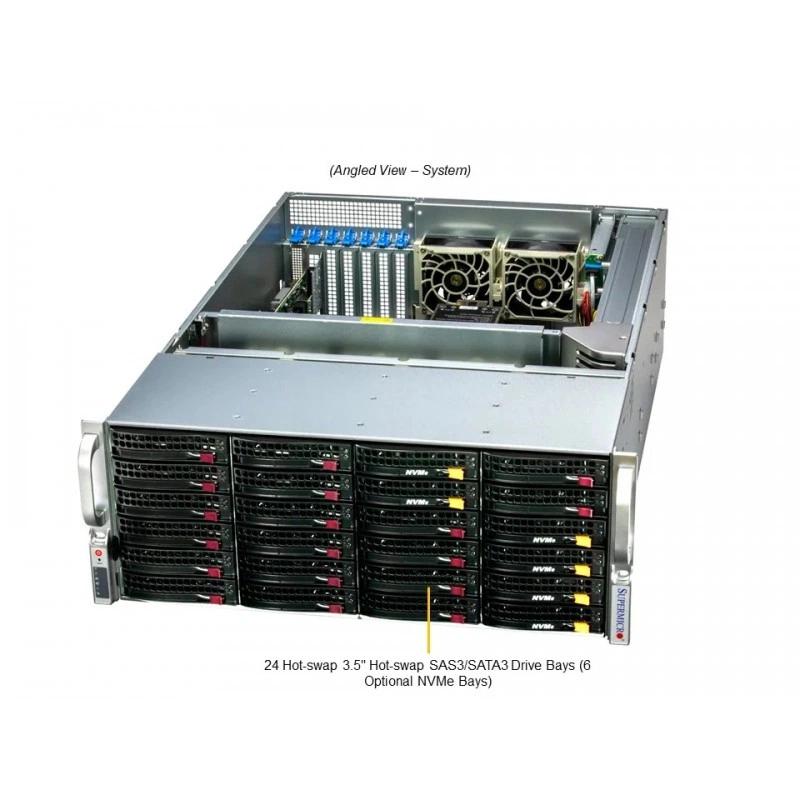

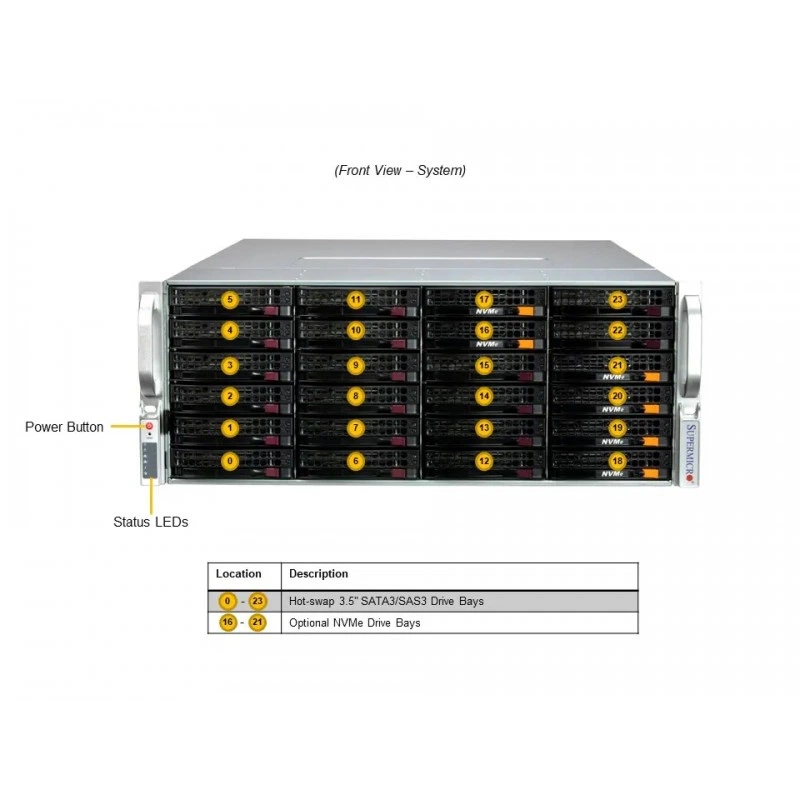

Система ориентирована на задачи корпоративного хранения, iSCSI SAN, дата-центров, обработки баз данных, HPC и appliance-optimized storage building blocks. Конструкция поддерживает 24 отсека 3.5"/2.5" hot-swap для накопителей SAS3/SATA3, а также 2 rear 2.5" SATA slots и 2 NVMe M.2 форматов 2280 и 22110. В конфигурации предусмотрена поддержка SAS hardware RAID через Broadcom 3908, что повышает удобство построения отказоустойчивых массивов и упрощает администрирование хранилища.

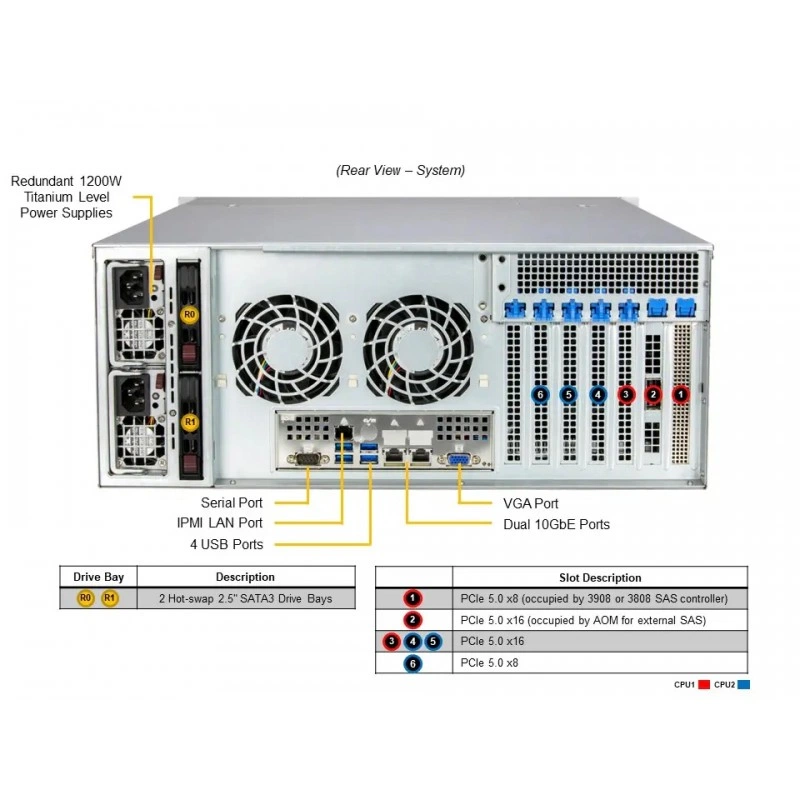

Для сетевого подключения и удаленного управления используются 2 встроенных порта 10 GbE RJ45 на Broadcom BCM57416 и отдельный выделенный 1 GbE BMC LAN. Поддерживаются IPMI 2.0, KVM over LAN и Media over LAN. Набор интерфейсов дополнен 4 портами USB 3.0 на задней панели, VGA-портом и COM-портом. Система также поддерживает TPM 2.0 и поставляется с функциями защиты firmware, secure boot, remote attestation и system lockdown.

Технические особенности

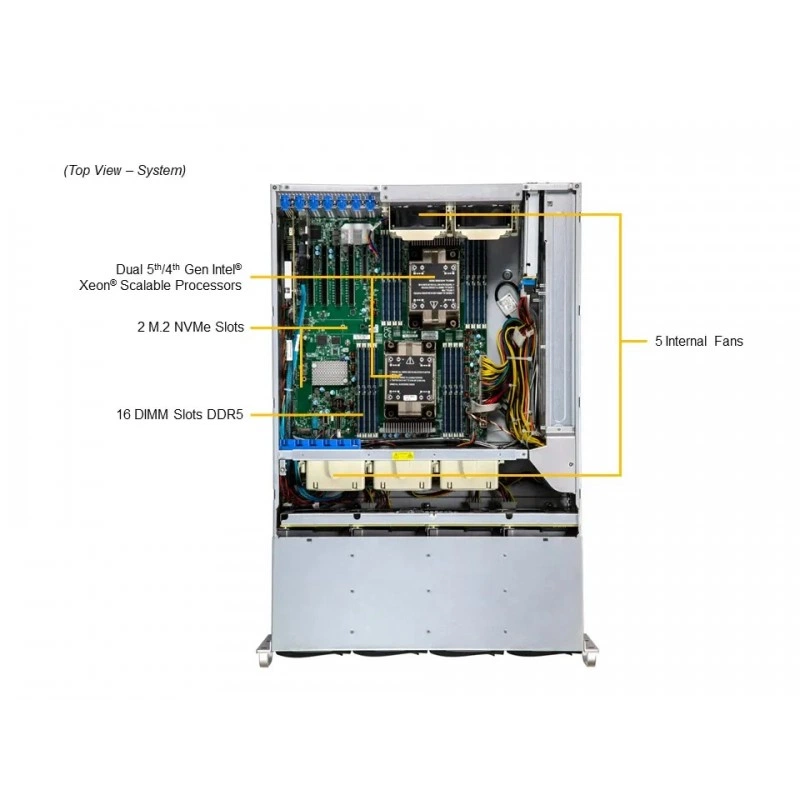

Платформа поддерживает до 4 TB памяти DDR5 ECC RDIMM на частоте 5600 MT/s в 16 DIMM-слотах при 1DPC, напряжение памяти составляет 1.1 V. Для охлаждения применяются 5 hot-swap вентиляторов диаметром 8 cm с PWM и реверсивным вращением, а питание обеспечивают 2 резервируемых блока питания по 1200 W с уровнем Titanium 96%. В системе реализованы функции мониторинга CPU, напряжений, памяти, вентиляторов и температурного режима корпуса.

По габаритам шасси имеет высоту 7", ширину 17.2" и глубину 26". Транспортировочная упаковка имеет размеры 15" x 27" x 39", масса брутто составляет 92 lbs (41.7 kg), масса нетто 55 lbs (24.9 kg). Доступный цвет корпуса - silver. В состав стандартной поставки входят материнская плата Super X13DEI-T, шасси CSE-846BTS-R1K23BP5, набор направляющих и связанные штатные компоненты системы.

Применение

• корпоративные серверы хранения данных;
• iSCSI SAN и дисковые массивы;
• обработка и хранение баз данных;
• HPC и дата-центры;
• аппаратно оптимизированные storage-решения;
• платформы с сочетанием SAS/SATA и NVMe-накопителей.

Совместимость

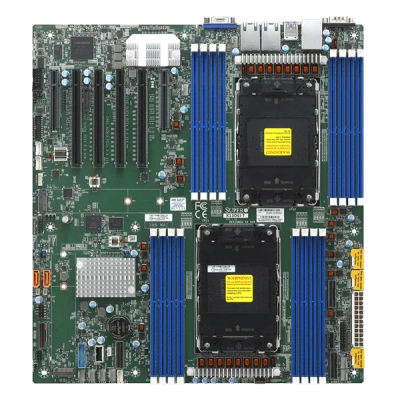

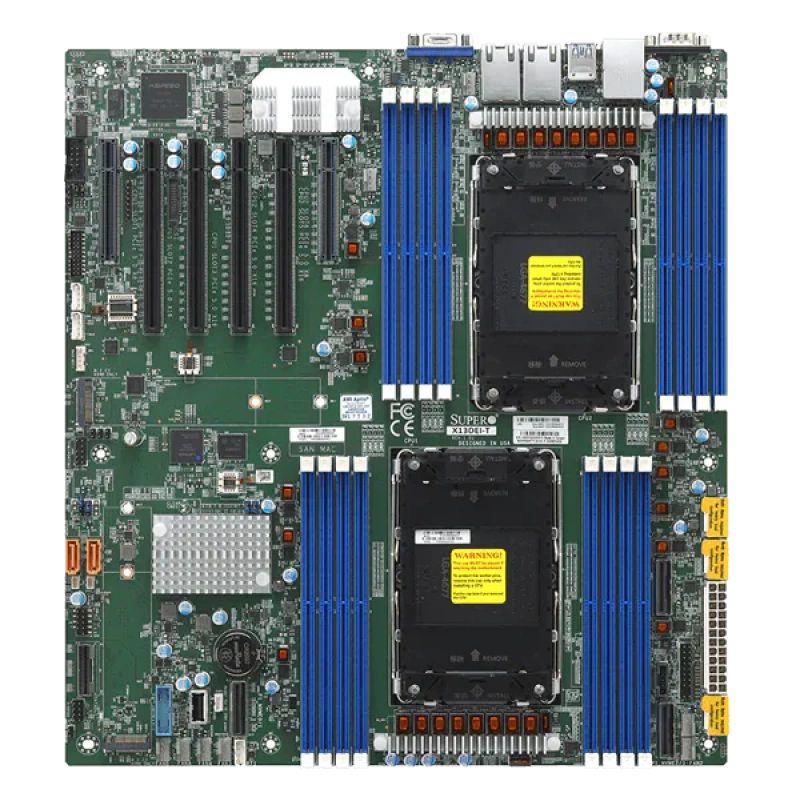

Платформа рассчитана на процессоры Intel Xeon Scalable 4-го и 5-го поколения для сокета LGA-4677. В качестве встроенной материнской платы используется Super X13DEI-T. Для расширения сценариев хранения и подключения доступны варианты накопителей SAS3, SATA3 и NVMe M.2, а также поддержка VROC и опциональных карт/кабелей, перечисленных в конфигурационных и сервисных разделах.

Монтаж и эксплуатация

Сервер предназначен для монтажа в стойку в форм-факторе 4U. Для стабильной работы используются hot-swap накопители и hot-swap вентиляторы, что упрощает обслуживание без полного вывода системы из эксплуатации. Указан режим power-on mode for AC power recovery и ACPI Power Management, что полезно для серверных инсталляций с контролируемым поведением после восстановления электропитания.

Ограничения и условия использования

Максимальный тепловой пакет процессоров ограничен 270 W TDP при воздушном охлаждении. Параметры питания, охлаждения и накопителей должны соответствовать серверной конфигурации и требованиям стойки. Для корректной работы функций удаленного управления, защиты и мониторинга требуется штатно установленная серверная платформа и совместимые компоненты.

Комплектация

• материнская плата Super X13DEI-T;
• шасси CSE-846BTS-R1K23BP5;
• набор направляющих для 4U корпуса;
• штатные компоненты системы хранения и монтажа, перечисленные в конфигурации производителя.

Логистические данные

Габариты упаковки составляют 15" (H) x 27" (W) x 39" (D). Масса брутто - 92 lbs (41.7 kg), масса нетто - 55 lbs (24.9 kg).
