Сервер 1U Supermicro SYS-510T-WTR (СУПЕРМИКРО)

Основная информация о сервере Supermicro

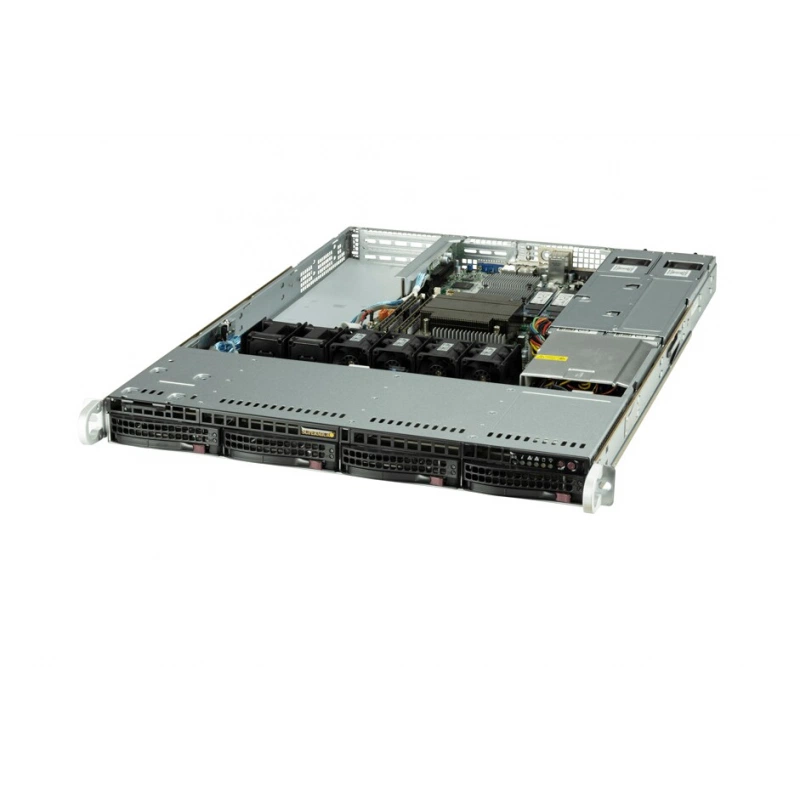

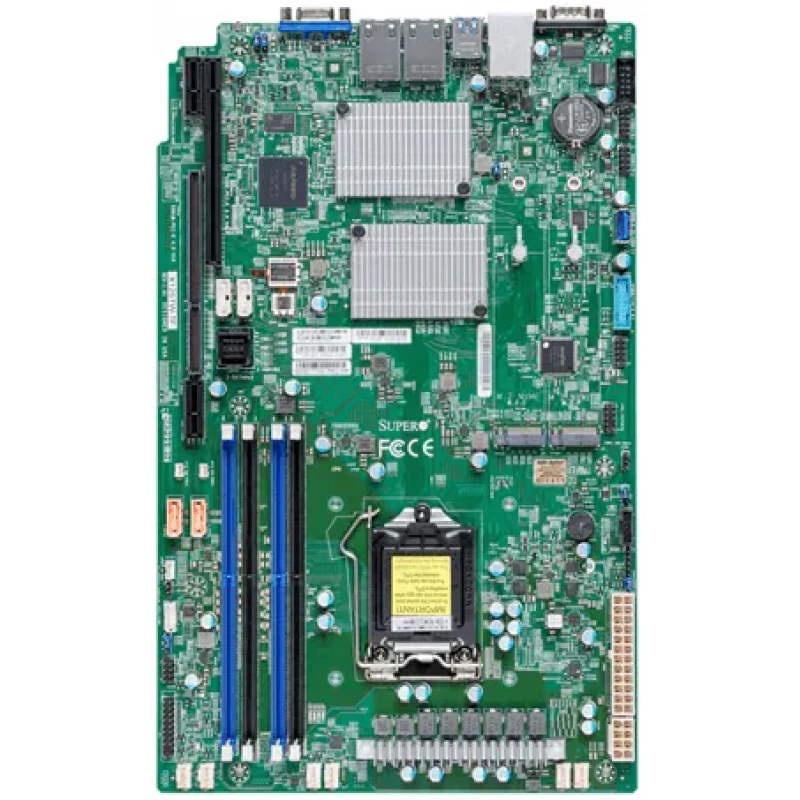

SuperServer SYS-510T-WTR - это 1U rackmount сервер Supermicro формата UP WIO, рассчитанный на задачи виртуализации, облачных вычислений, корпоративных систем и использования в дата-центре. В этой конфигурации используется интегрированная плата Super X12STW-TF, а в качестве шасси указан CSE-815TS-R504WBP7. Сервер построен для однопроцессорной платформы с сокетом H5 (LGA-1200) и поддержкой процессоров Intel Xeon E-2300 Series и Intel Pentium 10th Gen. Конфигурация ориентирована на плотный 1U-монтаж, сочетая дисковую подсистему, сетевые интерфейсы, расширение PCIe и функции удаленного администрирования.

Функциональные возможности SYS-510T-WTR

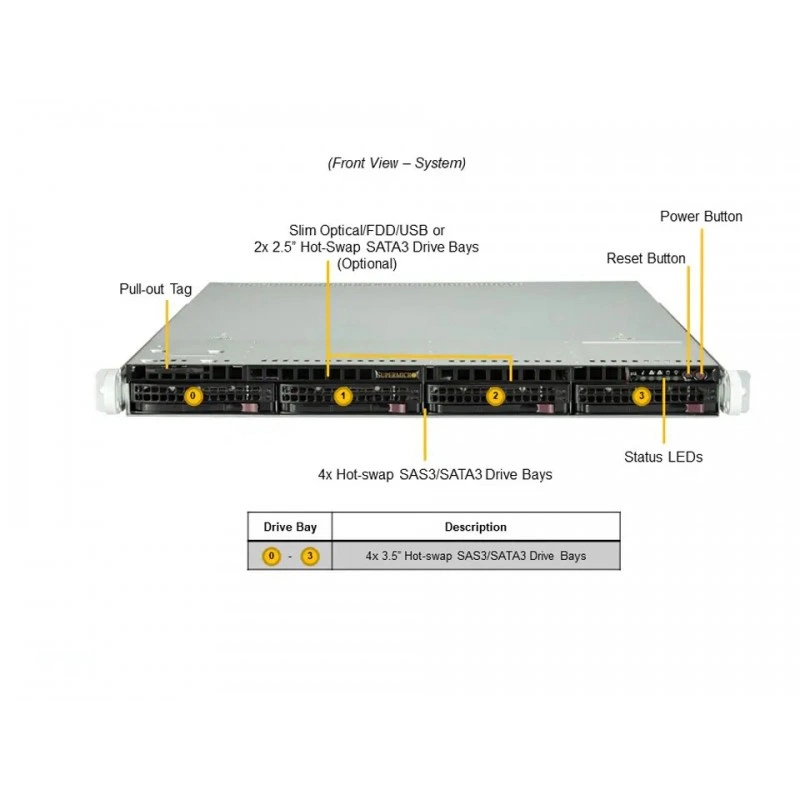

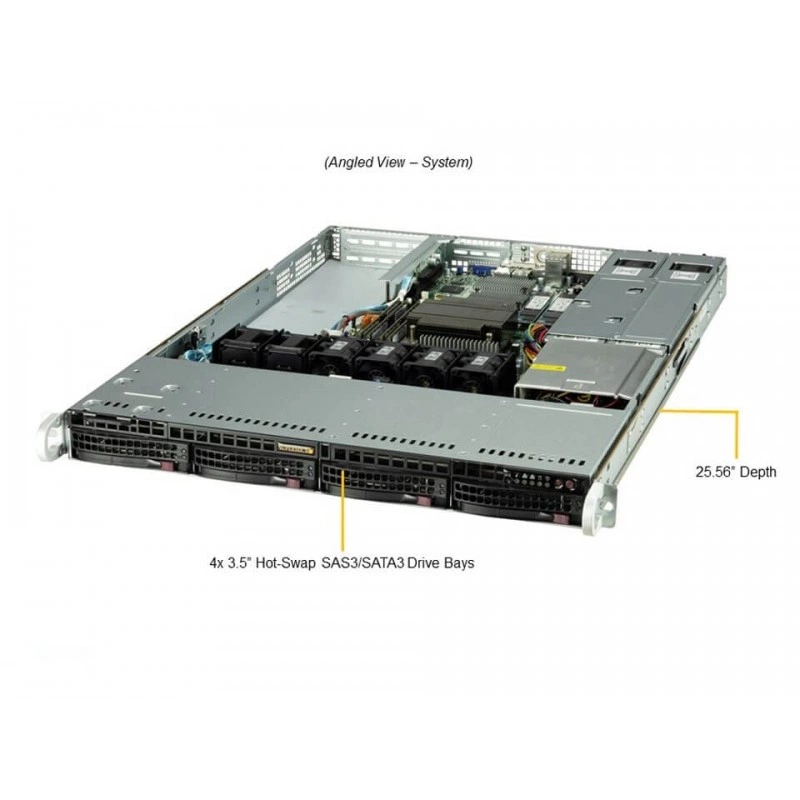

Система поддерживает установку до 4 DIMM-модулей и до 128 GB памяти DDR4 ECC UDIMM со скоростью до 3200 MT/s. Для хранения данных предусмотрены 4 фронтальных hot-swap отсека 3.5" SAS/SATA, а также 2 слота M.2 PCIe 4.0 x4 NVMe с форм-фактором M-key 2280/22110. Встроенная логика хранения поддерживает SATA 6Gbps и RAID 0/1/5/10. Для расширения доступны варианты PCIe 4.0 и PCIe 3.0, включая FHFL и LP-исполнения. В систему можно установить до одной double-width или одной single-width GPU; заявлена совместимость с NVIDIA PCIe RTX A2000 и T4. Также предусмотрены 2 сетевых порта RJ45 10 GbE на Intel X550 и отдельный 1 GbE dedicated BMC LAN-порт для IPMI.

Технические особенности

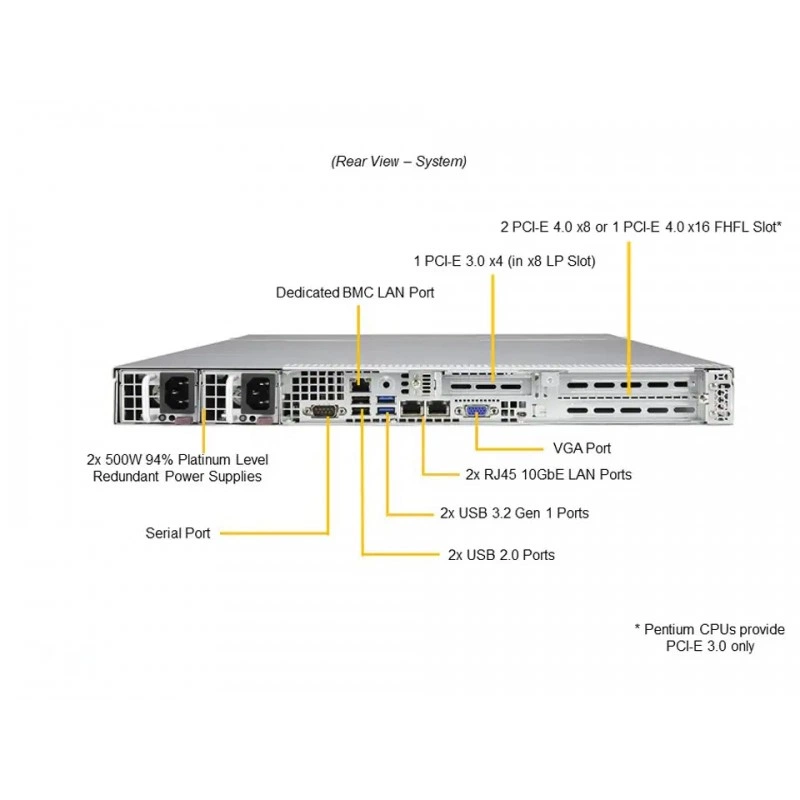

Сервер поддерживает CPU с TDP до 95 W при воздушном охлаждении. Указан объем кэша процессора до 16 MB, количество ядер и потоков - до 8C/16T. Память работает на напряжении 1.2 V. В составе интерфейсов есть 4 USB 2.0 на header, 2 USB 3.2 Gen1 Type-A на задней панели, 2 USB 2.0 Type-A на задней панели, 2 USB 3.2 Gen1 на header и 1 USB 3.2 Gen2 Type-A на header, а также 1 VGA, 1 COM на задней панели, 1 COM на header, 2 SuperDOM порта с встроенным питанием и 1 TPM header. BIOS указан как AMI 32MB SPI Flash EEPROM. Для управления и обслуживания доступны SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, Supermicro SuperDoctor 5, Super Diagnostics Offline, Thin-Agent Service и SuperServer Automation Assistant. Поддерживаются ACPI/APM Power Management, TPM 2.0, Silicon Root of Trust, cryptographically signed firmware, Secure Boot, secure firmware updates, automatic firmware recovery и system lockdown. Мониторинг включает контроль CPU, chipset voltages, memory, вентиляторов и температуры корпуса, а также PWM fan connectors и tachometer monitoring.

Применение

• виртуализация и облачные платформы;
• корпоративные серверные нагрузки;
• инфраструктура дата-центров;
• задачи, где требуется 1U-компоновка, сетевые порты 10 GbE и поддержка GPU.

Совместимость

Система рассчитана на процессоры Intel Xeon E-2300 Series и Intel Pentium 10th Gen для платформы LGA-1200. Поддерживается память DDR4 ECC UDIMM. Для GPU заявлены NVIDIA PCIe RTX A2000 и T4. В части хранения поддерживаются SATA 6Gbps, RAID 0/1/5/10 и M.2 NVMe. В таблице SKU указаны две версии: SYS-510T-WTR со стандартным блоком питания PWS-504P-1R Platinum Level и SYS-510T-WTR-EU с PWS-601A-1R Titanium Level.

Монтаж и эксплуатация

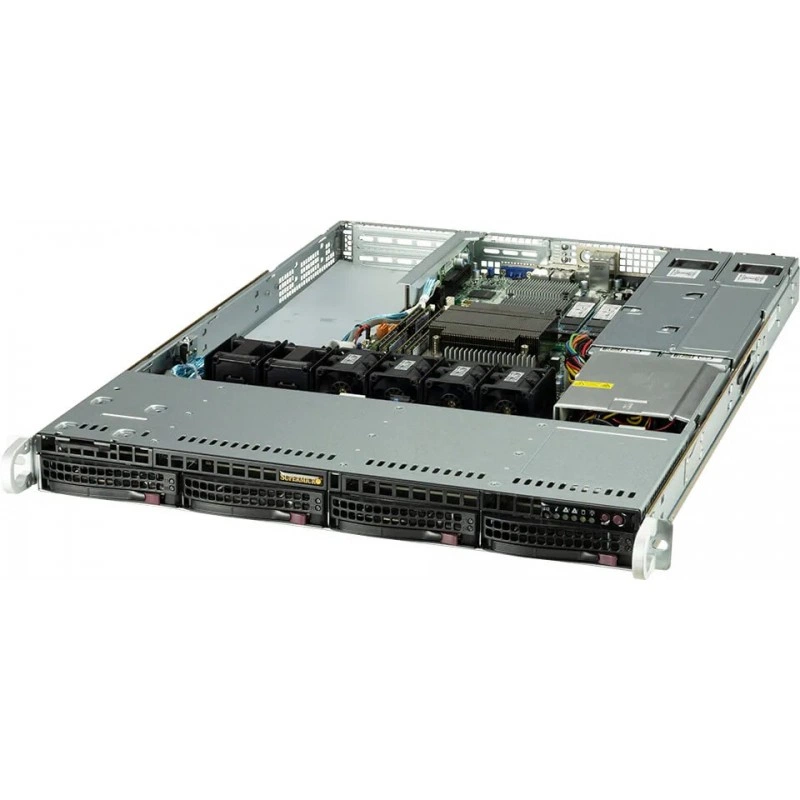

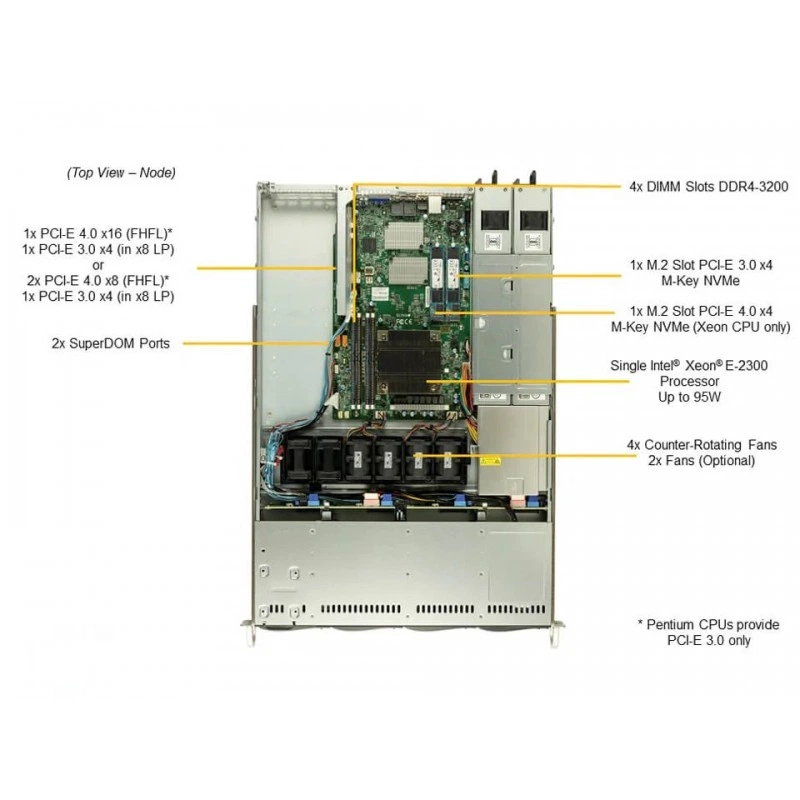

Шасси имеет форм-фактор 1U Rackmount и предназначено для монтажа в стойку. Габариты шасси указаны как 437 x 43 x 507 mm, а вес - 8 kg net и 13.8 kg gross. Для установки и охлаждения предусмотрены четыре middle cooling PWM 40 x 40 x 28 mm fan(s), а также до двух дополнительных AOC cooling fan(s) опционально. Воздушное охлаждение ограничивает допустимый TDP процессоров уровнем до 95 W. Рабочая температура эксплуатации указана в диапазоне 10°C to 35°C.

Комплектация

• Super X12STW-TF motherboard;
• 1U chassis CSE-815TS-R504WBP7;
• rail set MCP-290-00016-0N;
• опционально указываются дополнительные кабели, trays, fans, riser brackets, air shrouds и IO shields в зависимости от конфигурации;
• для стандартной версии SKU SYS-510T-WTR указан блок питания PWS-504P-1R Platinum Level.

Упаковка и маркировка

Размер упаковки указан как 596.9 x 215.9 x 855.98 mm. Вариант SKU SYS-510T-WTR-EU отмечен как European version и отличается блоком питания PWS-601A-1R Titanium Level. В карточке также указаны обозначения стандартной версии и европейской версии, что важно учитывать при закупке и сверке конфигурации.
