Сервер Supermicro SYS-110P-WR (СУПЕРМИКРО)

Основная информация о сервере Supermicro

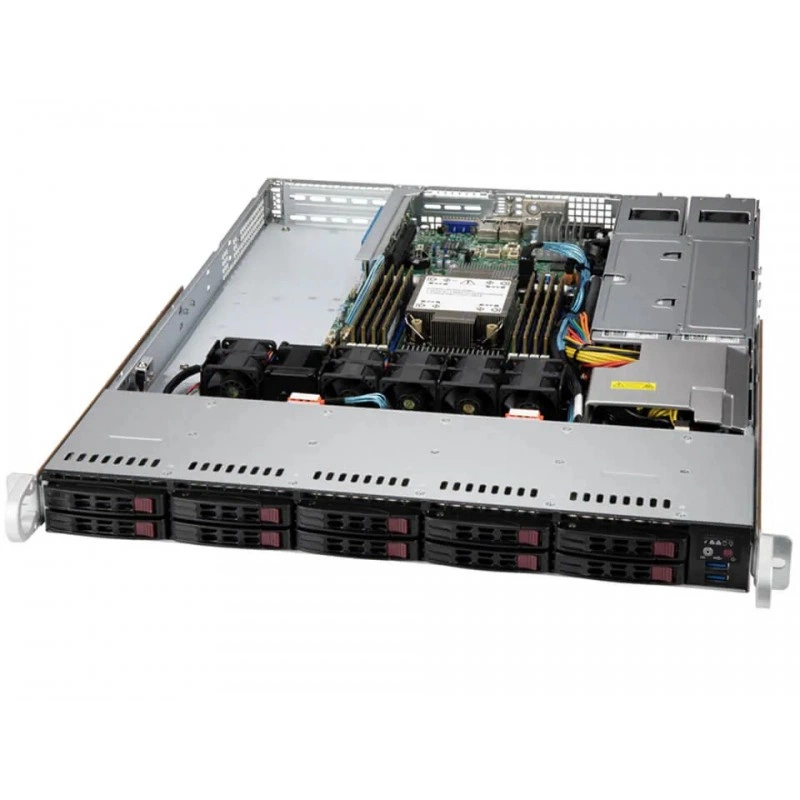

SuperServer SYS-110P-WR - это 1U rackmount сервер семейства Supermicro SuperServer, рассчитанный на задачи виртуализации, облачных вычислений, корпоративных систем, оптимизации для дата-центра, а также обработки и хранения данных. Платформа построена на интегрированной материнской плате Super X12SPW-F и относится к конфигурации 1U UP WIO с десятью hot-swap отсеками для 2.5" накопителей и тремя слотами PCIe 4.0.

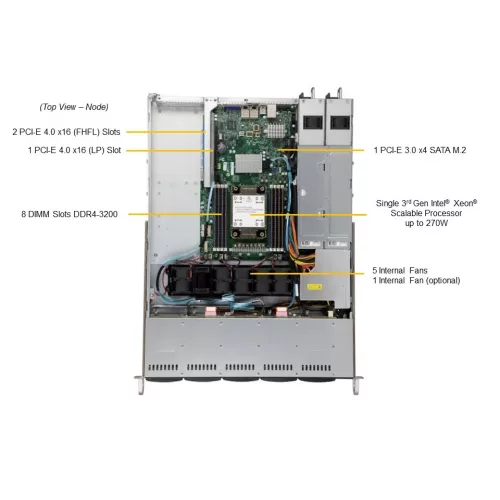

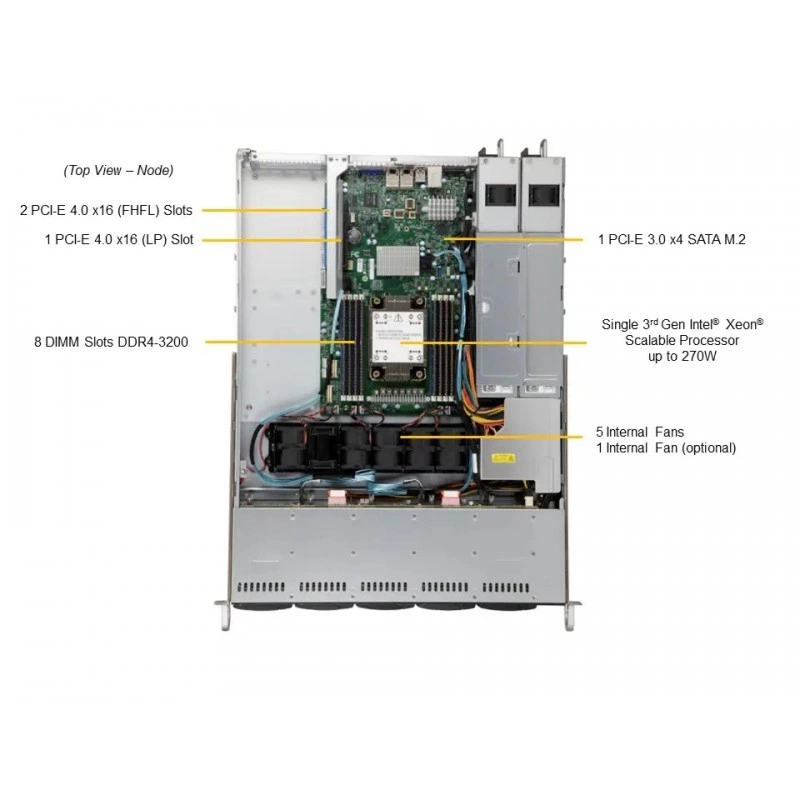

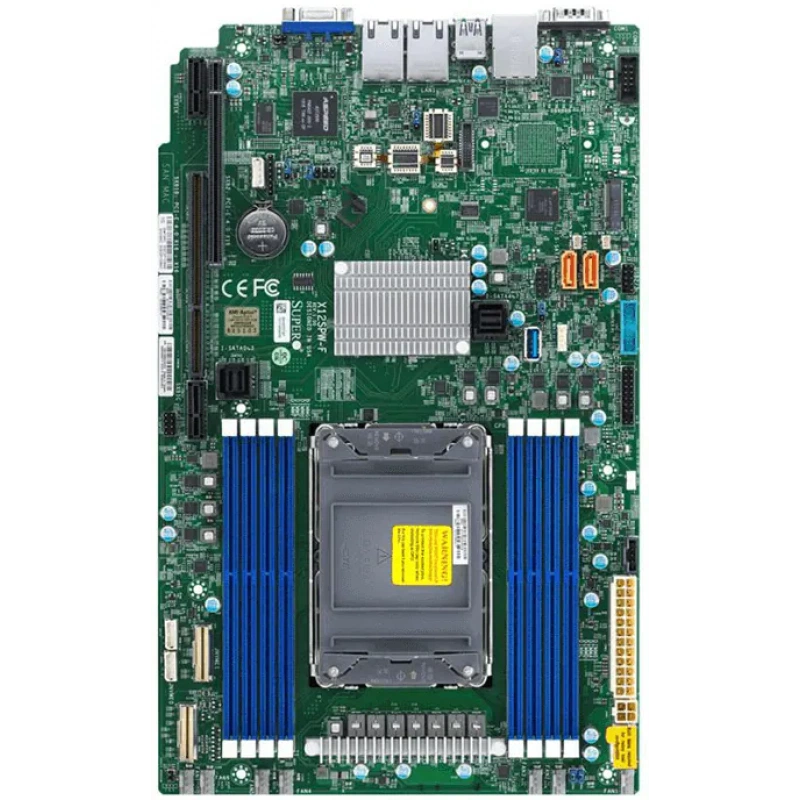

Корпус выполнен в форм-факторе 1U Rackmount. В стандартной поставке указаны системная плата MBD-X12SPW-F, шасси CSE-116TS-R706WBP4 и комплект направляющих для 1U-шасси. Сервер ориентирован на сборку производительной однопроцессорной платформы с возможностью расширения по накопителям, сети и картам PCIe.

Функциональные возможности SYS-110P-WR

Модель поддерживает один процессор Intel Xeon Scalable 3-го поколения с разъемом Single Socket P+ (LGA-4189) и TDP до 270 Вт при воздушном охлаждении. Платформа рассчитана на до 40 ядер / 80 потоков и до 60 МБ кэша. Для памяти предусмотрено 8 слотов DIMM с поддержкой DDR4-3200 ECC RDIMM/LRDIMM, а также Intel Optane Persistent Memory 200 series. Максимальный объем памяти в конфигурации 2DPC достигает 2 ТБ, рабочее напряжение памяти 1.2 В.

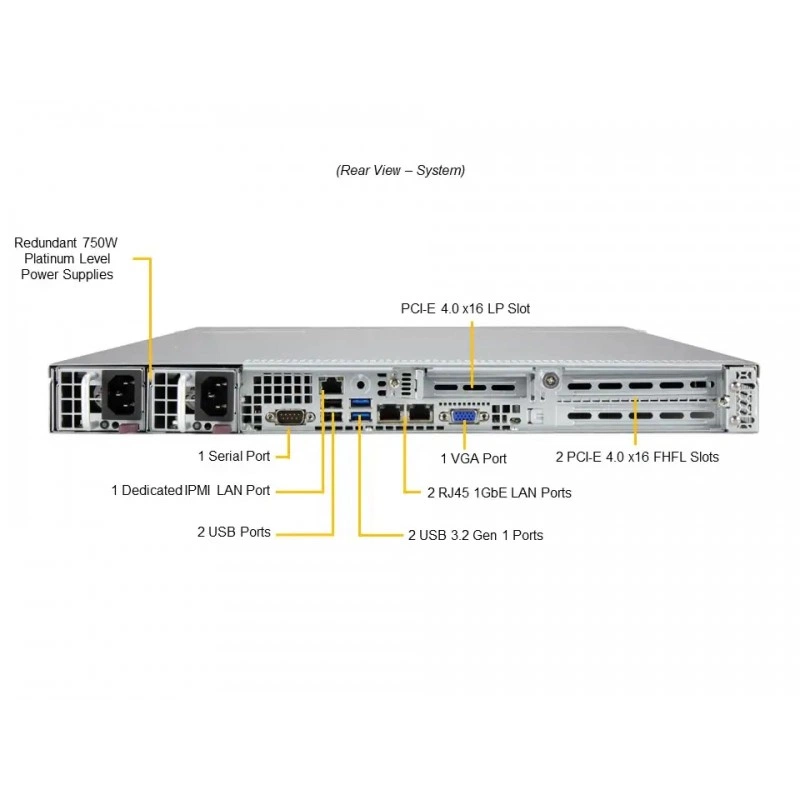

Для расширения доступны 2 слота PCIe 4.0 x16 FHFL и 1 слот PCIe 4.0 x16 LP. Встроенная сеть включает контроллер Intel I210 с двумя портами 1GbE RJ45, а также отдельный BMC LAN-порт 1 GbE RJ45 для удаленного управления. На задней и передней панели предусмотрены USB 2.0 и Type-A порты, присутствует VGA, а также 2 порта SuperDOM с внутренним питанием.

Технические особенности

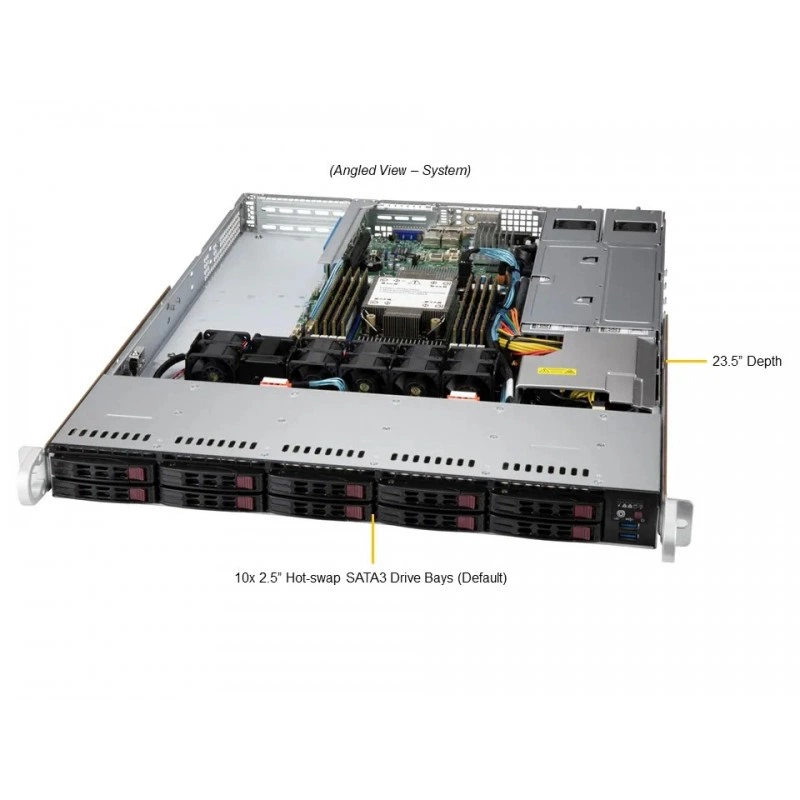

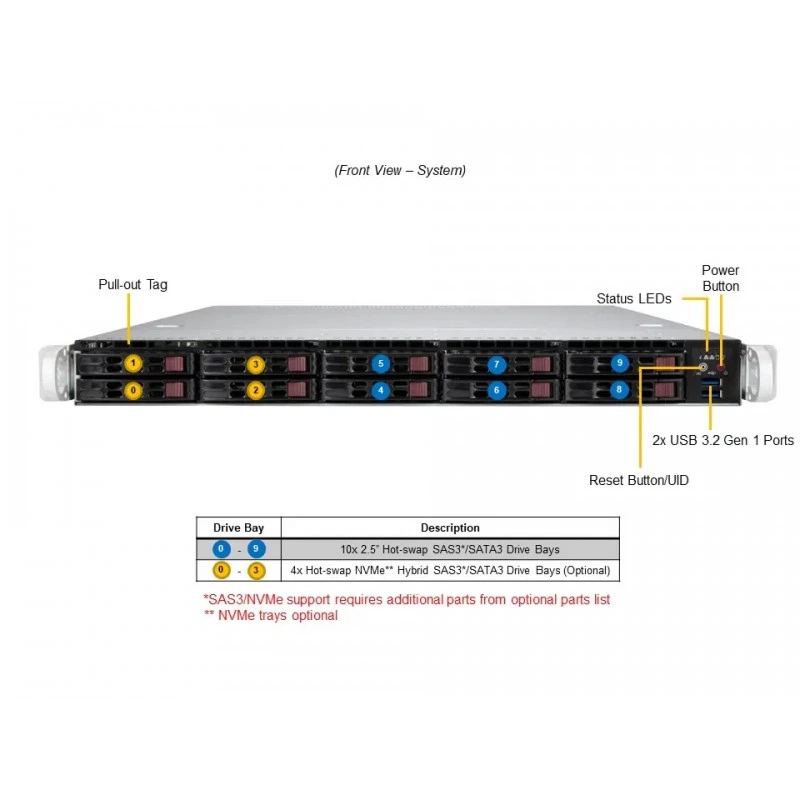

Сервер поддерживает SATA 6 Гбит/с с RAID 0/1/5/10, NVMe с поддержкой RAID 0/1/5/10 и onboard M.2 NVMe/SATA. Конфигурация хранения включает 10 hot-swap 2.5" SATA3 отсеков, из которых 4 отсека могут работать в гибридном режиме NVMe/SATA; для SAS3 предусмотрена поддержка через дополнительную SAS-контроллерную карту.

Система питания построена на двух резервируемых блоках питания Platinum уровня мощностью 750 Вт по схеме 1+1. В BIOS используется AMI 32MB SPI Flash EEPROM. Для управления поддерживаются SuperCloud Composer®, Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS) и SuperServer Automation Assistant (SAA).

Сервер оснащен функциями безопасности: Trusted Platform Module (TPM) 2.0, Silicon Root of Trust по NIST 800-193, криптографически подписанная прошивка, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery и System Lockdown. Мониторинг включает контроль напряжений, температур и вентиляторов; есть tachometer monitoring, PWM fan connectors, thermal control для вентиляторов, а также наблюдение за CPU cores, chipset voltages и memory.

Габариты корпуса указаны как 1.7" (43 мм) по высоте; в спецификациях также приведены размеры шасси 54.5 x 40.25 x 320 мм и наличие 1U rackmount исполнения. В качестве ключевых особенностей отмечены совместимость с 3rd Gen Intel Xeon Scalable, наличие 8 DIMM, трех PCIe 4.0 слотов, двух 1GbE RJ45 портов и резервируемого питания 750 Вт.

Применение

SYS-110P-WR подходит для виртуализации, облачных сред, корпоративных серверов, плотных дата-центров, систем обработки баз данных и хранения данных. Благодаря однопроцессорной архитектуре, 1U-формату, гибридной подсистеме накопителей и набору PCIe 4.0 слотов платформа удобна для серверных задач, где важны компактность, сетевые возможности и расширяемость.

Платформа может применяться как основа для серверной инсталляции с внутренними накопителями, NVMe-ускорением, встроенным удаленным управлением и резервированным питанием. В стандартную поставку включены материнская плата, шасси и направляющие; дополнительные опции и конфигурации накопителей, RAID и GPU-совместимости зависят от конкретной сборки.

Совместимость

Интегрированная плата X12SPW-F поддерживает процессоры Intel Xeon Scalable 3-го поколения под LGA-4189, память DDR4-3200 ECC RDIMM/LRDIMM и Intel Optane Persistent Memory 200 series. По GPU указана поддержка до 1 single-width GPU, в том числе NVIDIA PCIe A2 и T1000. Для накопителей предусмотрены SATA3, NVMe и SAS3 через дополнительную карту контроллера.

Монтаж и эксплуатация

Исполнение 1U Rackmount предназначено для установки в стойку. В комплекте указан 1U open rack bracket set для шасси CSE-PT51L и MCP-290-00054-0N rail set quick/quick. Для охлаждения используются вентиляторы с tachometer monitoring и PWM, а температурный контроль рассчитан на CPU и окружающую среду шасси. Модель рассчитана на воздушное охлаждение процессоров с TDP до 270 Вт.

Ограничения и условия использования

Поддержка процессоров ограничена односокетной конфигурацией. Для максимальной эффективности и безопасности следует учитывать требования к воздушному охлаждению, совместимость PCIe-карт с 1U-шасси и ограничения по типу устанавливаемых GPU. Часть опций и аксессуаров зависит от выбранной серверной конфигурации.

Комплектация

В стандартные parts included входят Motherboard / Chassis: MBD-X12SPW-F и CSE-116TS-R706WBP4, а также rail set. В опциональных и дополнительных позициях для серии упомянуты CacheVault-модули, вентиляторы, фронтальная панель, тепловой датчик, рейки и другие аксессуары; точный состав поставки определяется конкретной комплектацией.

Логистические данные

Для корпуса указаны габариты 54.5 x 40.25 x 320 мм, а также высота 1.7" (43 мм). Сервер поставляется как 1U rackmount система с предусмотренными внутренними компонентами и шасси, ориентированными на установку в стандартную стойку.

Упаковка и маркировка

В карточке зафиксированы стандартные parts included и пометки о том, что детали со звездочкой находятся внутри шасси. Отдельно указано, что избыточные детали могут не поставляться, включая лотки накопителей, вентиляторы, кронштейны райзеров, air shroud, IO shields и кабели.

Эксплуатационные параметры

Платформа рассчитана на серверную эксплуатацию с резервированным питанием 2x 750 Вт, управлением системой охлаждения, мониторингом температур, вентиляторов и напряжений. Поддерживается ACPI/APM Power Management. Для аппаратной безопасности и надежности предусмотрены TPM 2.0, RoT, secure boot и защита прошивки.
