Сервер Supermicro SYS-221H-TN24R (СУПЕРМИКРО)

Основная информация о сервере Supermicro

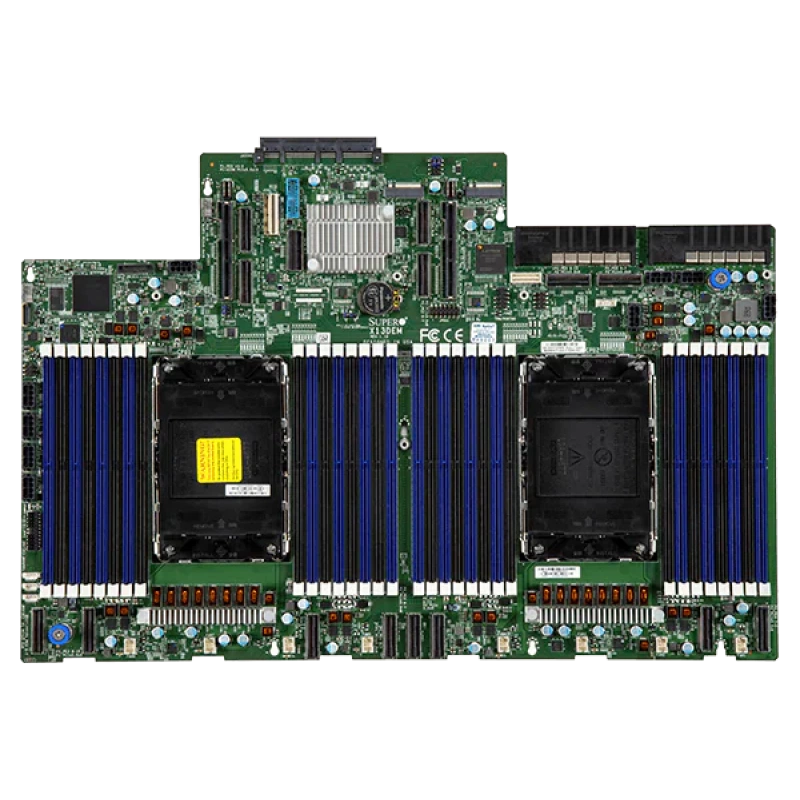

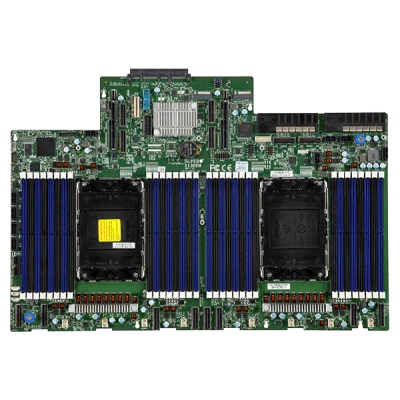

Supermicro SYS-221H-TN24R - это 2U rackmount сервер линейки Hyper, рассчитанный на ресурсоемкие корпоративные нагрузки, включая виртуализацию, software-defined storage, AI inference, machine learning, cloud computing и enterprise server сценарии. Платформа построена на базе интегрированной материнской платы Super X13DEM и относится к категории полностью собранных систем, для которых предусмотрена поставка в виде готовой конфигурации.

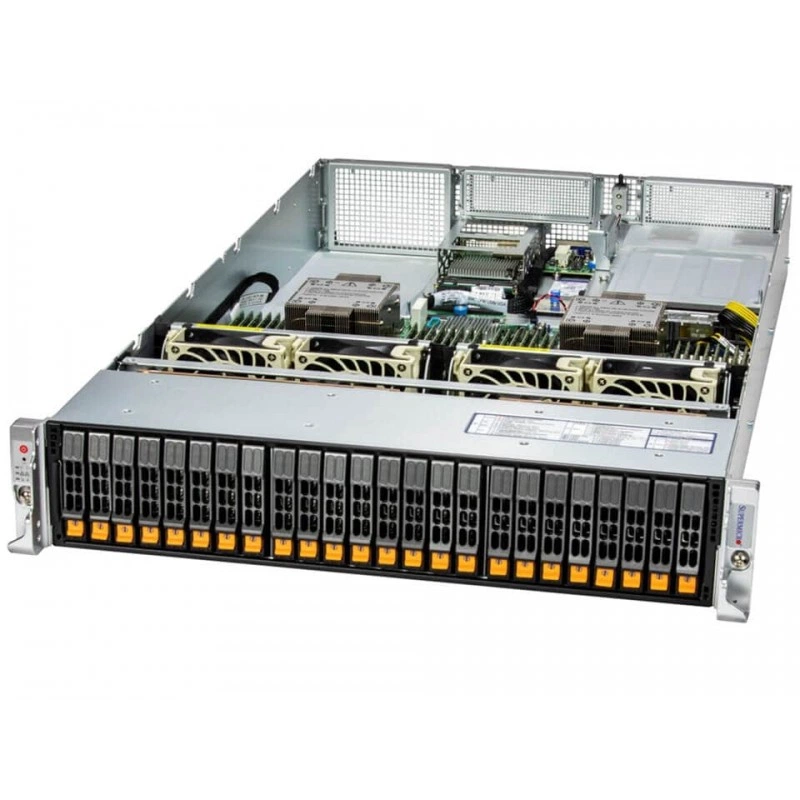

Корпус формата 2U Rackmount выполнен как серверная платформа для установки в стойку и ориентирован на сочетание вычислительной плотности, гибкости по накопителям и расширению, а также возможности работы с ускорителями. Для системы заявлены 24 hot-swap отсека 2.5" с поддержкой NVMe, SAS и SATA, а также слоты расширения PCIe 5.0 и возможность использования AIOM сетевых модулей.

Функциональные возможности SYS-221H-TN24R

Сервер поддерживает двухпроцессорную конфигурацию Dual Socket E (LGA-4677) с процессорами 5th Gen Intel Xeon Scalable и 4th Gen Intel Xeon Scalable. Также указана поддержка Intel Xeon CPU Max Series с high bandwidth memory. Платформа рассчитана на работу с CPU до 350 W TDP при воздушном и жидкостном охлаждении.

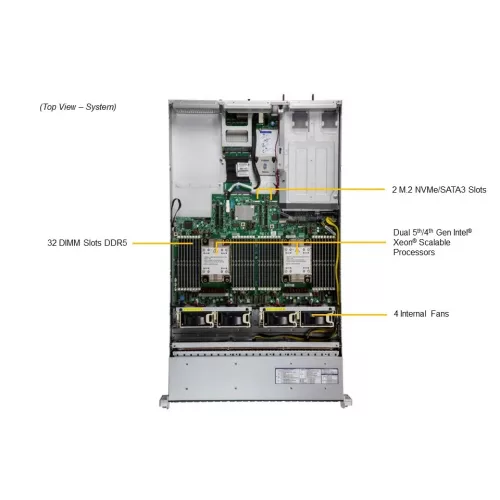

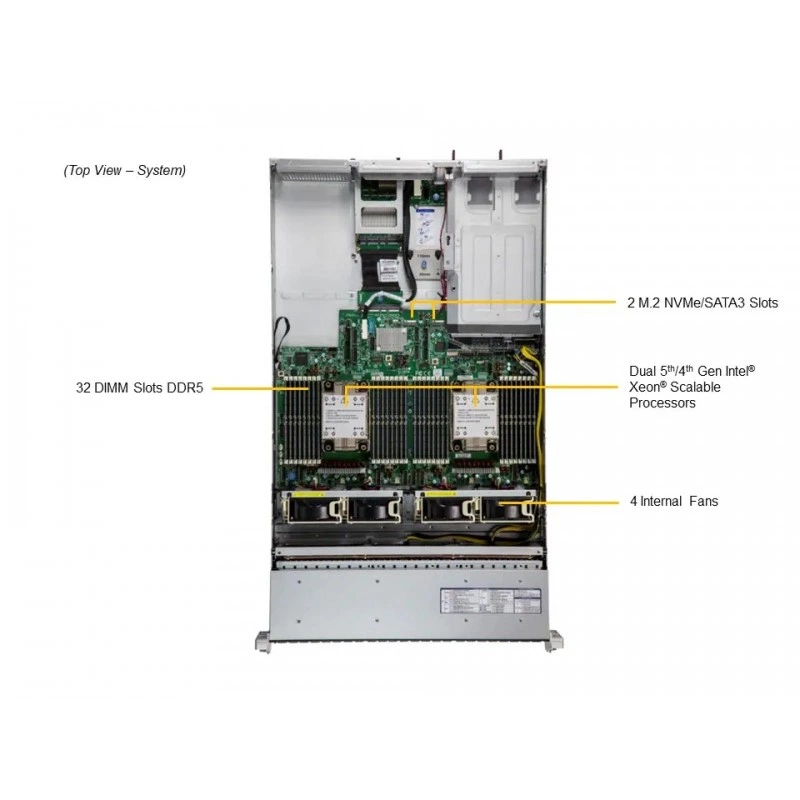

По подсистеме памяти предусмотрено 32 слота DIMM, поддержка DDR5 RDIMM ECC и объем до 8 TB. Для конфигурации 1DPC заявлен максимум до 4 TB на частоте 5600 MT/s, для 2DPC - до 8 TB на частоте 4400 MT/s. Напряжение памяти указано 1.1 V.

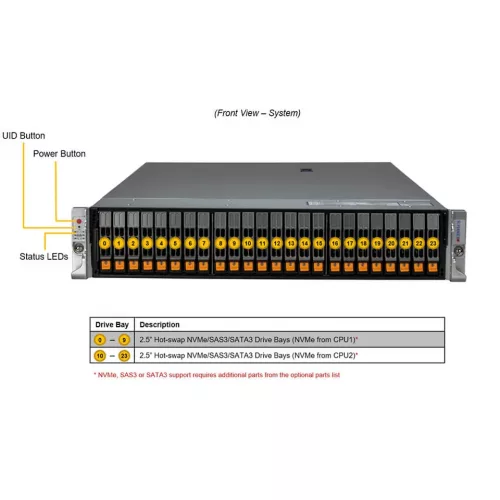

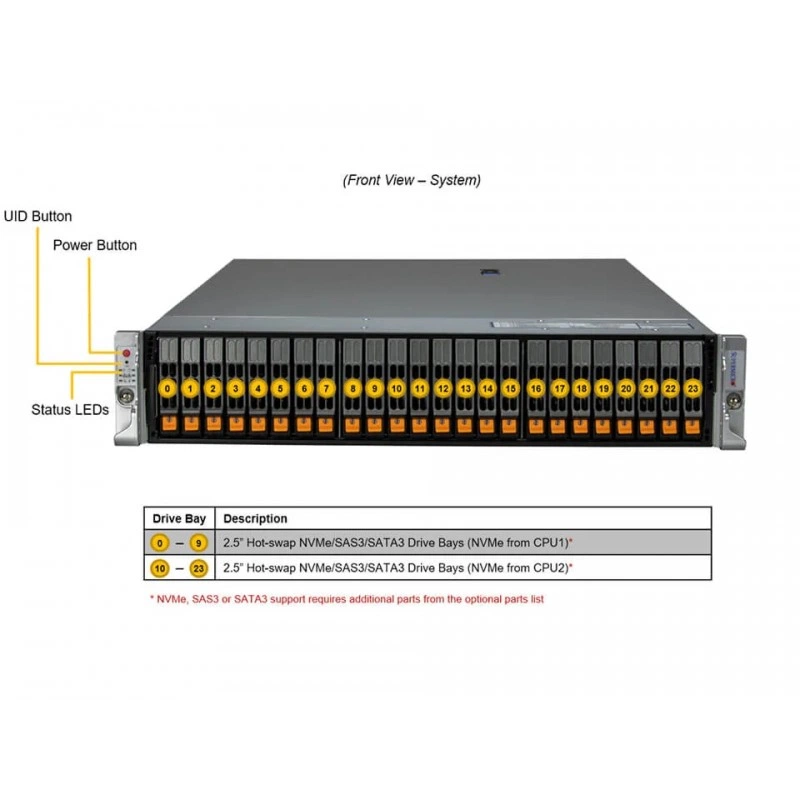

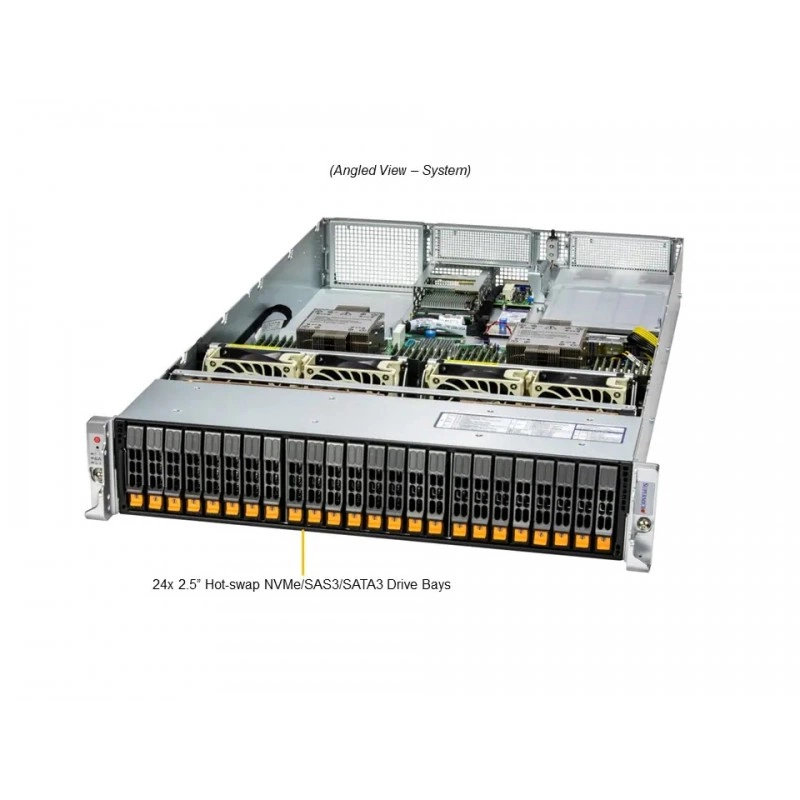

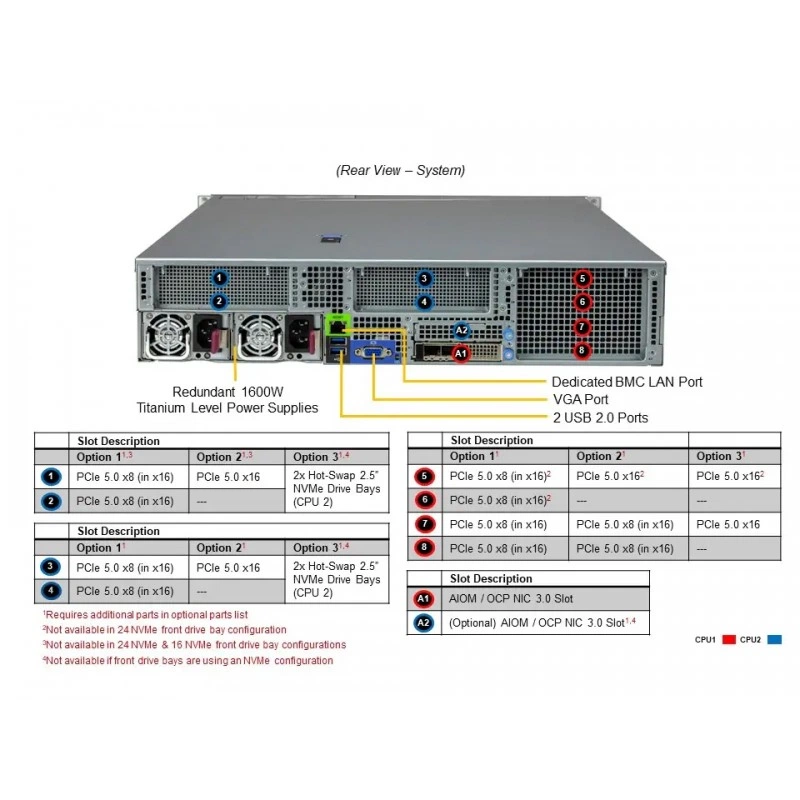

По накопителям доступны 24 отсека 2.5" hot-swap для NVMe/SATA/SAS, а также 2 внутренних слота M.2 NVMe/SATA. Поддерживается RAID 0/1/5/10 для SATA и NVMe, при этом для NVMe требуется Intel VROC RAID key. Сетевые подключения реализуются через AIOM, а в числе I/O присутствуют 1 RJ45 1 GbE выделенный BMC LAN порт, 2 USB 2.0 порта сзади, 2 USB 3.0 порта на хедере и 1 VGA порт.

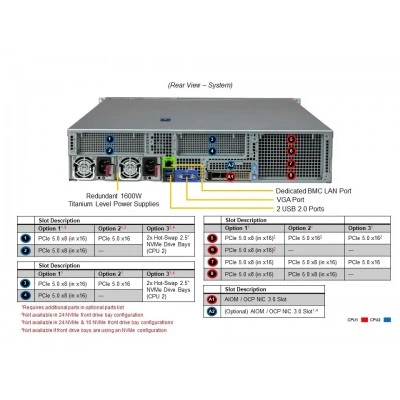

Система поддерживает до 2 двухширинных GPU или до 3 одноширинных GPU. В списке поддерживаемых PCIe GPU указаны NVIDIA A100, L40S и RTX A2000. Для расширения заявлены конфигурации PCIe до 8 слотов PCIe 5.0 x8 или 4 слотов PCIe 5.0 x16, а также до 2 PCIe 5.0 x16 AIOM слотов, совместимых с OCP NIC 3.0.

Технические особенности

Сервер оснащен AMI BIOS с 64 MB SPI Flash. В части управления поддерживаются SuperCloud Composer, Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS) и SuperServer Automation Assistant (SAA). Для питания и восстановления после сбоя сети доступны Power-on mode for AC power recovery и ACPI Power Management.

Система безопасности включает TPM 2.0, Silicon Root of Trust, соответствие NIST 800-193, cryptographically signed firmware, secure boot, secure firmware updates, automatic firmware recovery, remote attestation, runtime BMC protections и system lockdown. Для мониторинга реализован контроль CPU cores, chipset voltages, memory, вентиляторов с tachometer monitoring, PWM fan connectors, speed control status monitor, а также температуры CPU и chassis environment.

По шасси указан форм-фактор 2U Rackmount и модель CSE-HS219-R1K63P. Система использует 4 heavy duty hot-swap fans с оптимальным управлением скоростью. В логистических и сервисных блоках упоминаются варианты rail set для Hyper servers, а также наличие документации, manuals, quick references и datasheet для модели.

Применение

SYS-221H-TN24R подходит для построения серверных узлов виртуализации, корпоративного хранения данных, инфраструктуры искусственного интеллекта, облачных сервисов и задач общего назначения в дата-центре. Конфигурация с высокоплотными отсеками для накопителей, поддержкой PCIe 5.0 и опциями ускорителей делает платформу уместной для сценариев, где требуется сочетание вычислений, хранения и расширяемости.

Совместимость

Платформа совместима с процессорами Intel Xeon 5-го и 4-го поколений для сокета LGA-4677, с модулями DDR5 RDIMM ECC, с NVMe/SATA/SAS накопителями в 2.5" корзинах, с внутренними M.2 NVMe/SATA накопителями, а также с NVIDIA PCIe GPU из указанного перечня. Для сетевого расширения предусмотрены AIOM networking slots, совместимые с OCP NIC 3.0.

Монтаж и эксплуатация

Сервер предназначен для монтажа в стойку в форм-факторе 2U. В описании конфигурации присутствуют варианты rail set для Hyper servers. Эксплуатация предполагает использование полностью собранной системы и соблюдение ограничений по CPU мощности, количеству модулей памяти, наличию как минимум двух процессоров, четырех DIMM, одной NIC adapter и одного drive для полной системной комплектации.

Комплектация

Подтверждено, что система продается как complete system only. В стандартной поставке для этой конфигурации указаны шасси, интегрированная плата Super X13DEM и установленная серверная платформа SYS-221H-TN24R. Также в материалах упоминается, что для ряда вариантов могут использоваться rail set и дополнительные опции RAID, PCIe slot configuration, AIOM и GPU options, но эти элементы зависят от конфигурации.

Эксплуатационные параметры

Поддерживаются процессоры с TDP до 350 W при воздушном и жидкостном охлаждении. Для памяти указаны рабочие режимы 5600 MT/s и 4400 MT/s в зависимости от схемы установки модулей. Для вентиляторов реализован контроль скорости и температурная стабилизация, что важно при длительной работе в стойке и при конфигурациях с ускорителями.

Упаковка и маркировка

Идентификатор модели и маркировка системы представлены как SYS-221H-TN24R. В системе спецификаций отдельно выделен Product SKU, а в материалах поддержки для модели доступны datasheet, user manuals, quick references и related FAQs.
