Серверная платформа Supermicro SYS-530MT-H12TRF (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro

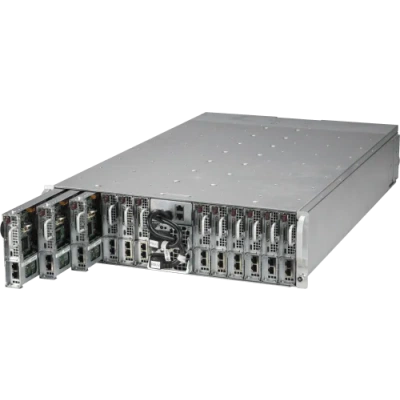

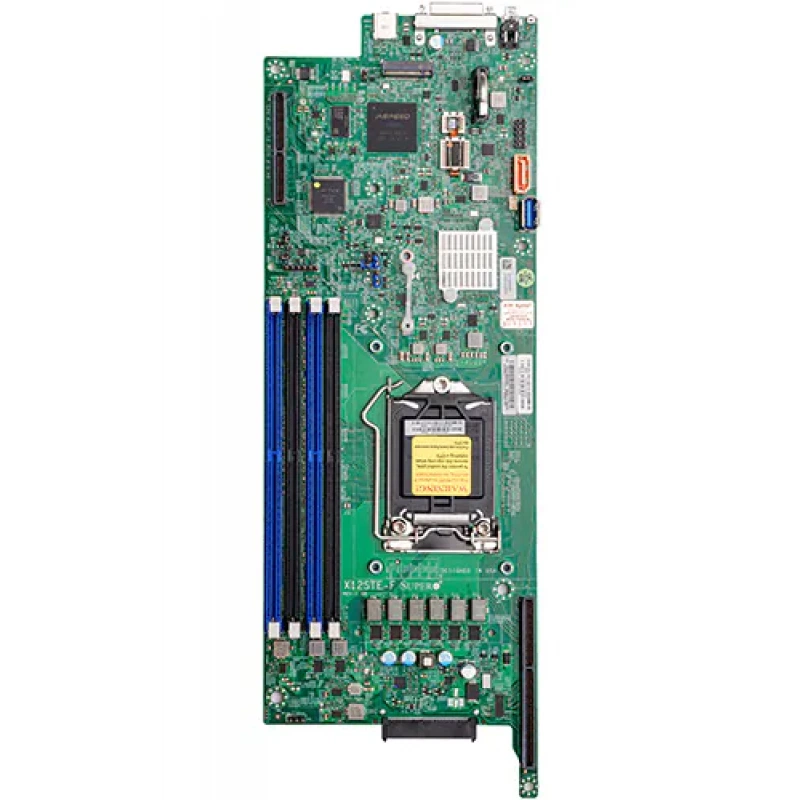

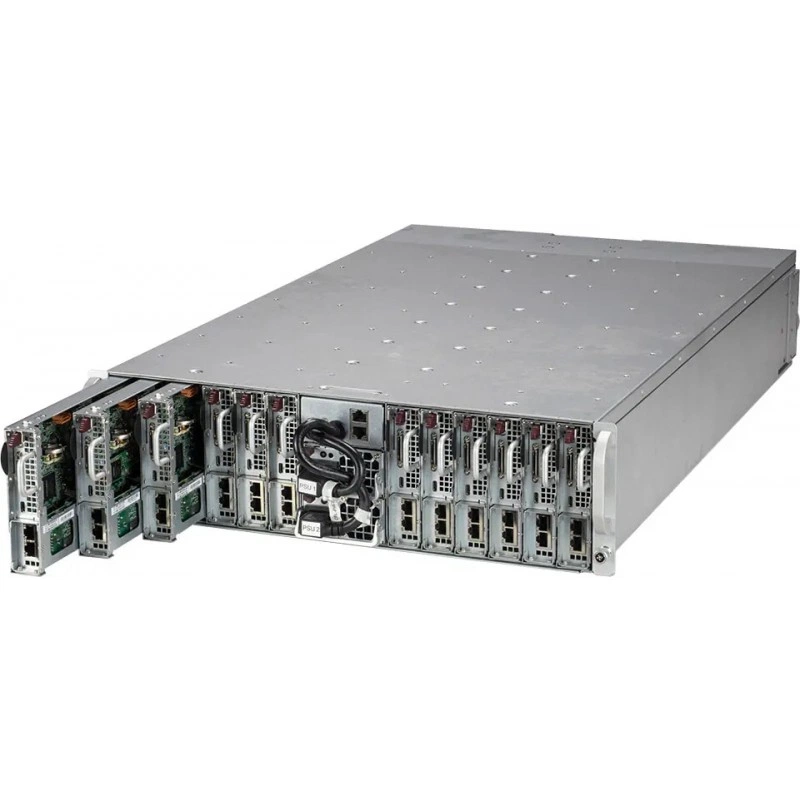

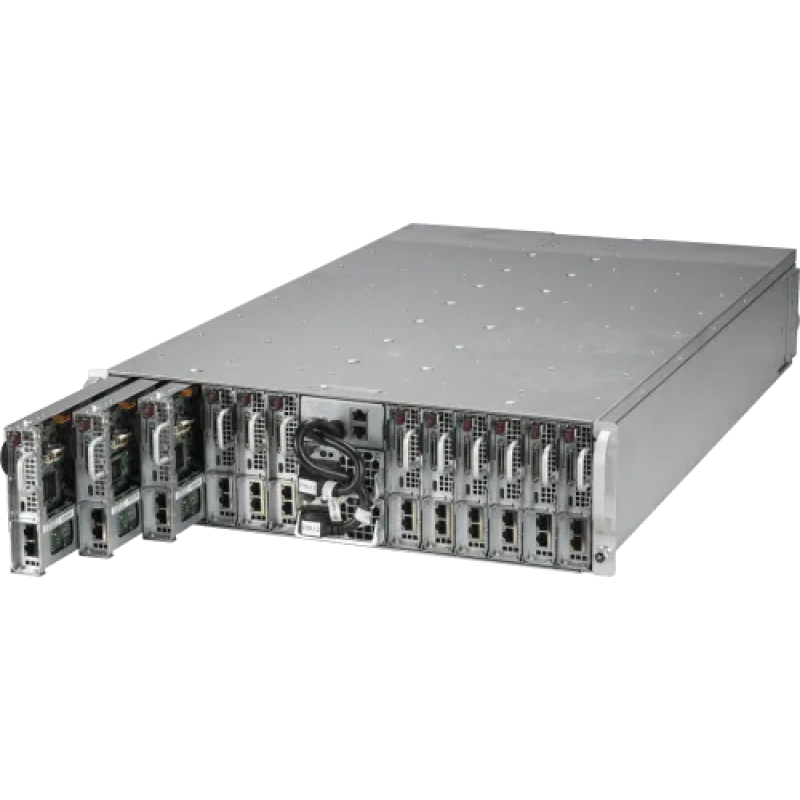

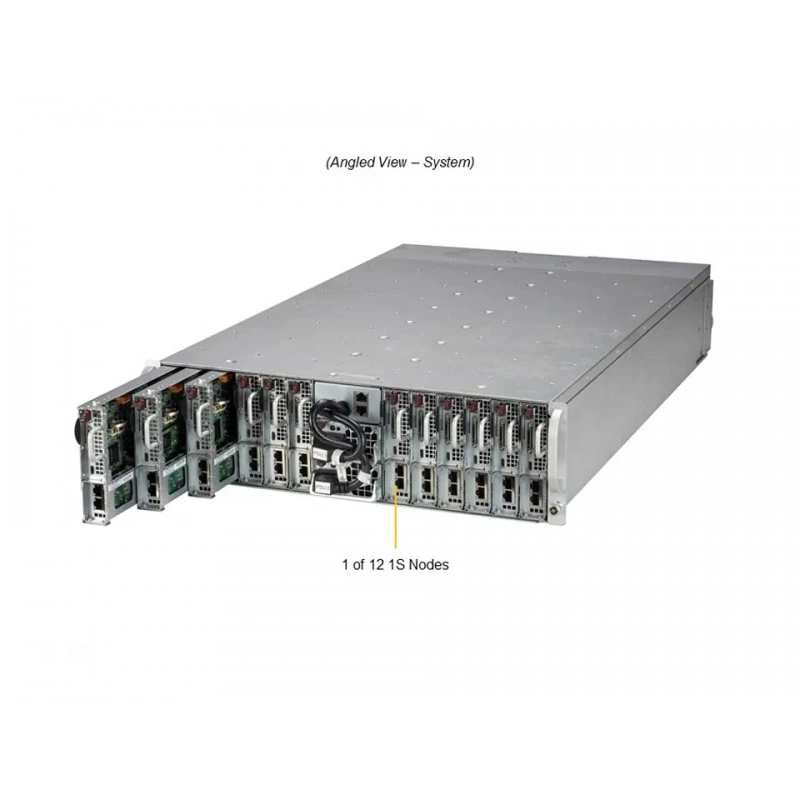

Supermicro SYS-530MT-H12TRF - это 3U 12-node MicroCloud платформа для серверных задач, рассчитанная на размещение 12 независимых узлов в одном корпусе. Конфигурация ориентирована на сценарии облачных вычислений, веб-хостинга, виртуальных машин, хостинга игровых серверов, IT-инфраструктуры, web cache и социальных сервисов. Внутри используется интегрированная плата X12STE-F, а сама система выполнена в форм-факторе 3U rackmount.

Функциональные возможности SYS-530MT-H12TRF

Система построена как плотная многонодовая платформа MicroCloud с внутренними накопителями и расширенными возможностями по подключению и обслуживанию. Для каждого узла предусмотрен односокетный процессорный разъем H5 (LGA-1200) с поддержкой Intel Xeon E-2300 series и 10th Gen Pentium processors. Платформа рассчитана на воздушное охлаждение процессоров с TDP 80-95 W.

Для памяти на каждый узел предусмотрено 4 слота DIMM, поддерживается до 128 GB ECC DDR4 UDIMM со скоростью 3200 MT/s, напряжение памяти 1.2 V. Подсистема хранения использует SATA 6 Gbps через Intel C256 с поддержкой RAID 0/1/5/10. Для каждого узла заявлены 2 RJ45 1 GbE LAN порта на Intel I350, а также набор интерфейсов USB и видеовыход.

Система безопасности и управления включает TPM 2.0, Silicon Root of Trust с соответствием NIST 800-193, cryptographically signed firmware, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery и System Lockdown. В части управления поддерживаются SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, Supermicro SuperDoctor 5, Super Diagnostics Offline, Supermicro Thin-Agent Service и SuperServer Automation Assistant. Дополнительно доступны power-on mode for AC power recovery и ACPI 6.0 Power Management.

Технические особенности

• 3U rackmount корпус, black.
• Шасси модели CSE-939HN-R2K20BP.
• 12 узлов в одной платформе MicroCloud.

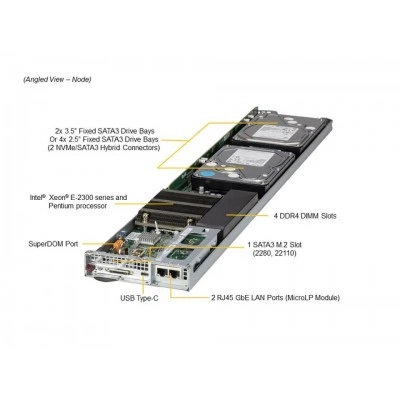

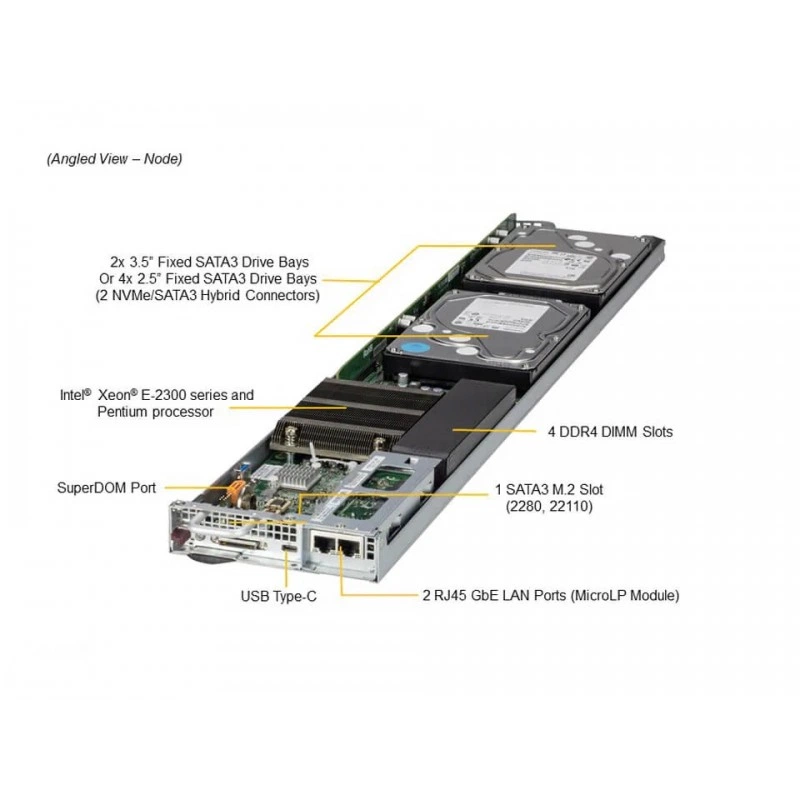

• На каждый узел: 1 процессорный сокет H5 (LGA-1200).
• На каждый узел: до 8C/16T и до 16 MB cache.
• На каждый узел: 4 DIMM slots, до 128 GB DDR4 UDIMM ECC, 3200 MT/s, 1.2 V.
• На каждый узел: SATA 6 Gbps via Intel C256, RAID 0/1/5/10.
• На каждый узел: 2 x RJ45 1 GbE LAN ports (Intel I350).
• На каждый узел: 2 x USB 2.0 ports, 1 x front Type-C port, 1 video port, 1 SATA DOM port.
• BIOS: AMI 128 MB SPI Flash EEPROM.

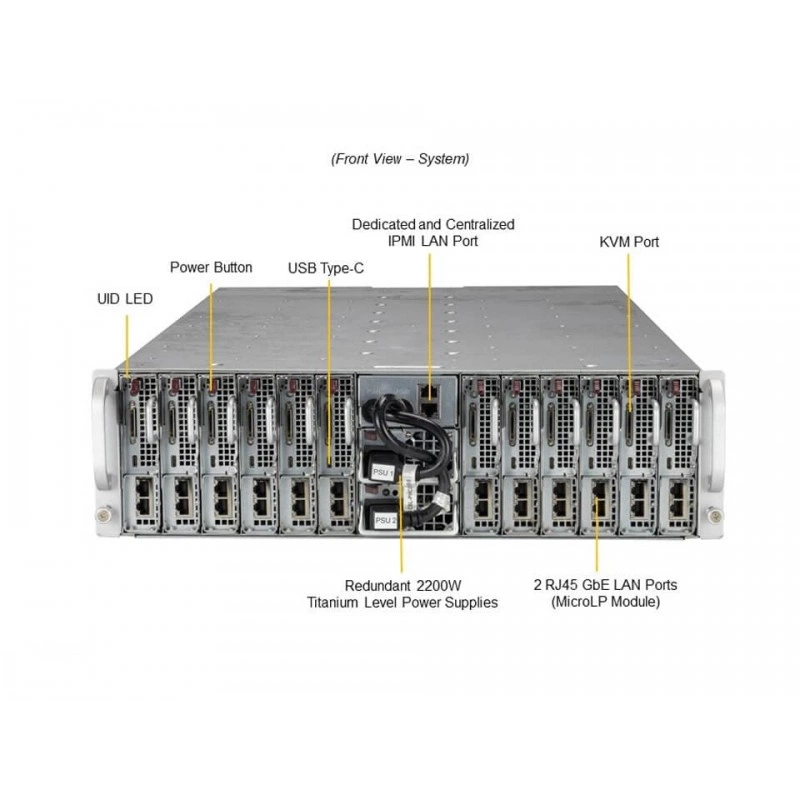

• Питание: redundant Titanium Level high-efficiency power supplies, 2200 W, PMBus.

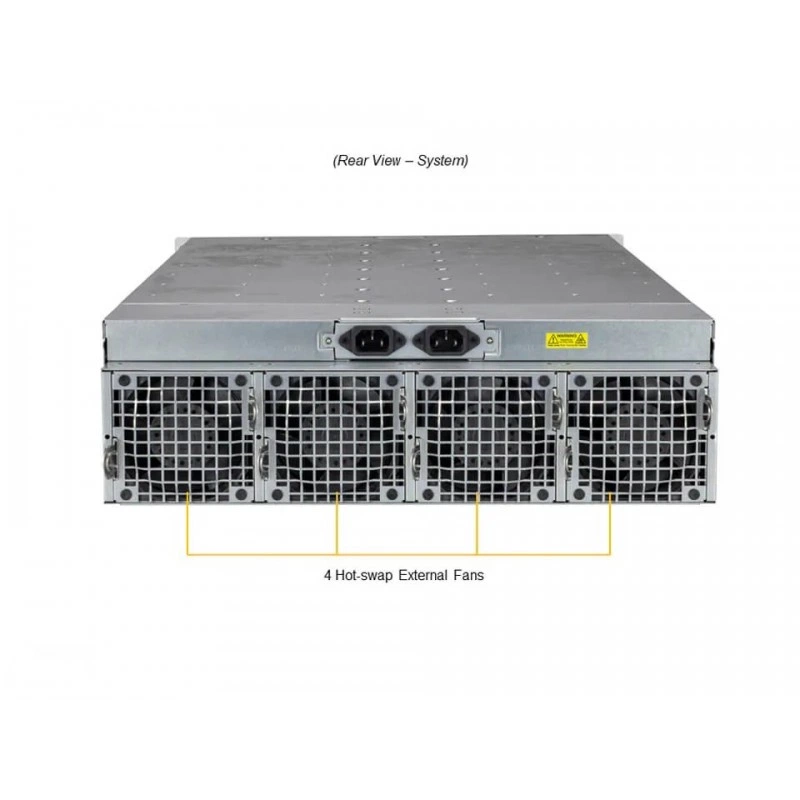

• Охлаждение: 4 x 8 cm heavy duty fans, dual cooling zone.
• Мониторинг: контроль CPU, напряжений, памяти, чипсета, температуры и скорости вентиляторов.
• Габариты: 5.21" (132.5 mm) x 17.5" (444.5 mm) x 29.5" (749.3 mm).
• Габариты упаковки: 16.1" (H) x 28.35" (W) x 42.36" (D).
• Вес нетто: 95 lbs (43.09 kg).
• Вес брутто: 125 lbs (56.7 kg).
• Цвет: black.

Где применяется

• Облачные вычисления и виртуализация.
• Веб-хостинг и размещение VM.
• Хостинг игровых серверов.
• Корпоративная IT-инфраструктура.
• Web cache и задачи социальной нагрузки.

Совместимость

• Процессоры Intel Xeon E-2300 series.
• Процессоры Intel Pentium 10th Gen.
• Память DDR4 UDIMM ECC / non-ECC very low profile.
• Поддержка внутренних 3.5" SATA3 дисков и конфигураций с 2.5" SATA3 / Hybrid NVMe U.2 для узлов согласно конфигурации платформы.

Монтаж и эксплуатация

• Платформа предназначена для установки в стойку.
• Поддерживается воздушное охлаждение CPU.
• Предусмотрен режим восстановления питания AC power recovery.
• ACPI 6.0 Power Management используется для управления энергопотреблением и режимами работы.

Комплектация

• В стандартный состав входят motherboard / chassis и комплект узловой сборки SYS-530MT-H12TRF.
• В описании стандартных частей указаны motherboard Super X12STE-F и 3U chassis CSE-939HN-R2K20BP.

Упаковка и маркировка

• Упаковка рассчитана на габариты 16.1" (H) x 28.35" (W) x 42.36" (D).
• Net weight: 95 lbs (43.09 kg).
• Gross weight: 125 lbs (56.7 kg).

Документация и материалы

• Для товара доступен datasheet.
