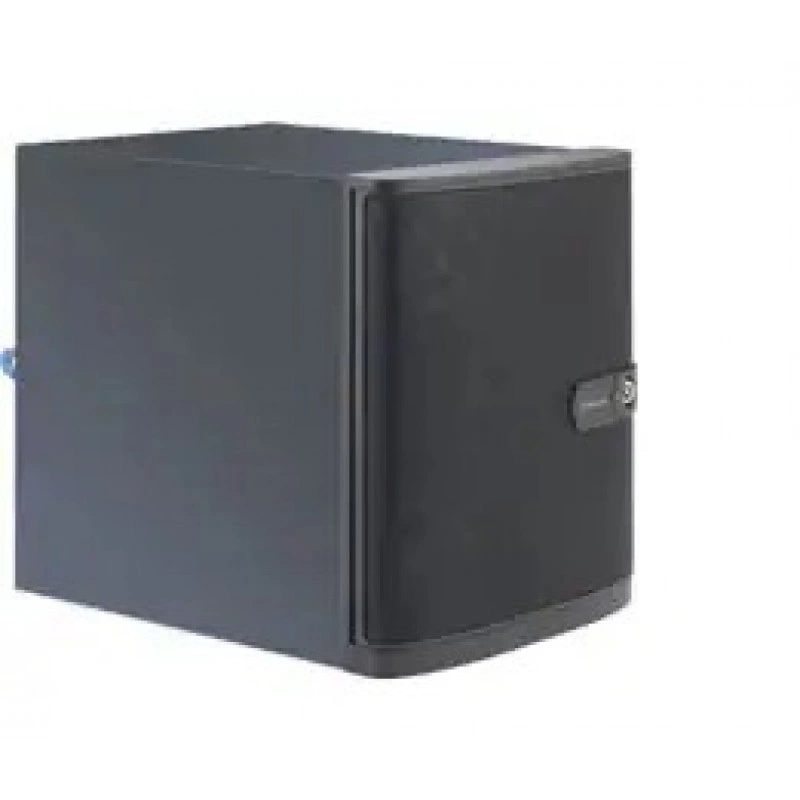

Серверная платформа SUPERMICRO 5029C-T SYS-5029C-T

BIOS и прошивка

Возможности BIOS

ACPI 6.0 SMBIOS 2.7 Plug and Play (PnP) RTC (Часы реального времени) Пробуждение PCI F/W 3.0

Тип BIOS

UEFI 256Mb

Встроенные устройства

SATA

SATA3 (6Gbps) через Intel C242 контроллер RAID 0, 1, 5, 10 Поддержка

Сетевые контроллеры

два LAN с Intel® I210-AT

Чипсет

Intel® C242 чипсет

Интерфейсы ввода-вывода

DOM

SATA DOM (Disk on Module) питание разъём Поддержка

SATA

4 SATA3 (6Gbps) портов

TPM

1 TPM 2.0 внутренний разъём

USB

2 USB 3.1 Gen1 (Спереди) 2 USB 3.1 Gen1 (Сзади) 2 USB 2.0 (Сзади)

Видео

1 VGA порт

Последовательные интерфейсы

1 COM порт

Сетевые интерфейсы

2 RJ45 Gigabit Ethernet сетевых портов LAN 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

Mini Башенный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +-12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Память, чипсет Напряжения. 3+0 CPU switch phase напряжение regulator Поддержка аварийного отключения CPU при перегреве

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности Индикатор состояния системы

Мониторинг состояния

Контроль вентиляторов

Низкий уровень шума вентилятор speedcontrol

Контроль температуры

Мониторинг CPU и среды корпуса Управление по температуре для 4x 4-контактов вентилятор разъёмы Platform Environmental управление Интерфейс (PECI)

Накопители и хранение данных

Отсеки для накопителей

4 с горячей заменой 3.5" отсеков для накопителей с BPN 2 Внутренний 2.5" отсеков для накопителей

Периферийные отсеки

1 Опционально slim DVD-ROM отсек

Оперативная память

Ограничение по модулям памяти

Future Поддержка для 64GB через Обновление BIOS expected в early 2019

Питание

+5Vsb

макс.: 2 Amp мин.: 0.05 Amp

Входная частота

50-60Hz

Класс эффективности БП

Gold уровень

Конфигурации блоков питания

350W Gold уровень блок питания     (Updated для 2021 Version)

Линия +12V

макс.:28 Amp; мин.:0.1 Amp @100V-240V

Линия +3.3V

макс.: 10 Amp мин.: 0.1 Amp

Линия +5V

макс.:15 Amp; мин.:0.2 Amp

Параметры БП

350W с Вход 100 - 240Vac

Ток по линии -12 В

макс.: 0.3 Amp мин.: 0.05 Amp

Подключение и интерфейсы

Видео

ASPEED AST2500 BMC

Порты ввода-вывода

2 USB 3.1 Gen1 портов

Процессорная подсистема

Максимальное количество ядер

6 ядер, 12 потоков

Примечание

BIOS 1.0b или выше требуется до Поддержка Intel® Xeon® процессор E-2200 series

Процессоры

Один сокет H4 (LGA 1151), CPU TDP Поддержка до 80W Поддержка Intel® Xeon® процессор E-2100 / E-2200 series, 8th Gen. Intel® Core™ i3 / Pentium® / Celeron® процессоры

Размеры и физические параметры

Вес брутто

15 lbs (6.8 kg)

Высота

9.45" (240mm)

Глубина

11" (279mm)

Модель корпуса

CSE-721TQ-350B2

Ширина

8.27" (210mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

2 слотов DIMM до 64GB ECC UDIMM до DDR4-2666MHz

Поддерживаемые модули DIMM

32GB, 16GB, 8GB, 4GB

Тип памяти

2666/2400/2133MHz ECC DDR4 SDRAM

Слоты расширения

PCI Express

1 PCI-E 3.0 x16 слот, для Низкопрофильный AOC

Совместимость

Интегрированная материнская плата

X11SCL-iF

Управление и программное обеспечение

Программное обеспечение

SuperDoctor® 5 Watch Dog Non-maskable Interrupt (NMI) Обнаружение вскрытия корпуса

Управление и удаленный доступ

IPMI

ASPEED AST2500

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе:    20% до 95% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
