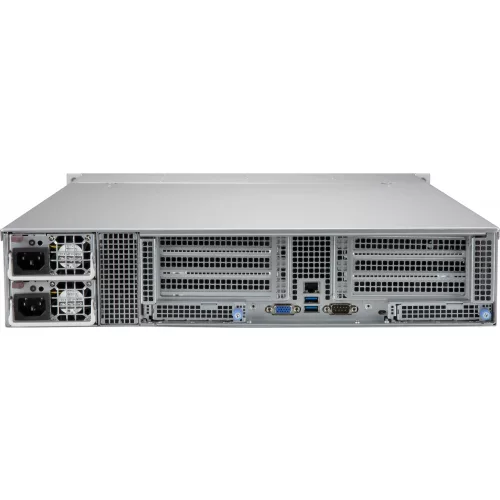

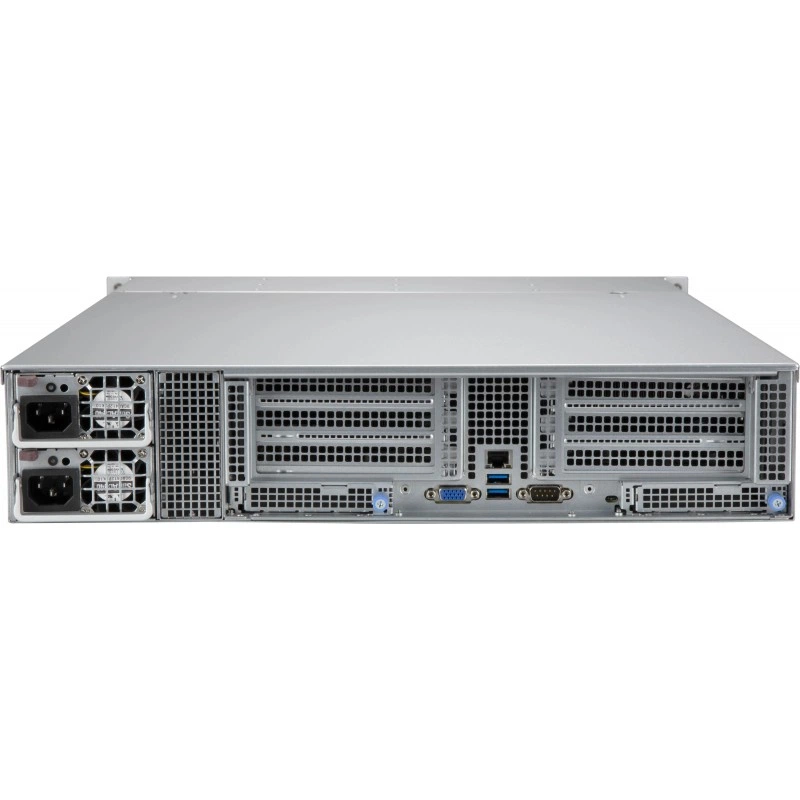

Серверный корпус 2U Supermicro CSE-LA26AC12-R1K23AW

Артикул: CSE-LA26AC12-R1K23AW

Наличие уточняйте

Серверный корпус 2U Supermicro CSE-LA26AC12-R1K23AW

Name: Серверный корпус 2U Supermicro CSE-LA26AC12-R1K23AW
Brand: SUPERMICRO
SKU: CSE-LA26AC12-R1K23AW
Price: 107000 RUB
Availability: InStock
Rating: 5 (1 reviews)

Цена последней отгрузки со склада:

107 000 ₽

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о 2U корпусе Supermicro

Корпус Supermicro SCLA26AC12-R1K23AW / CSE-LA26AC12-R1K23AW выполнен в форм-факторе 2U и предназначен для серверных конфигураций на базе проприетарной материнской платы X12DDW. Это шасси рассчитано на установку как одиночных, так и двухпроцессорных платформ Intel и AMD, а также поддерживает компоновку для систем хранения данных и расширения. Модель относится к линейке серверных корпусов Supermicro для плотных и производительных конфигураций, где важны охлаждение, удобство обслуживания и поддержка большого числа накопителей.

Функциональные возможности CSE-LA26AC12-R1K23AW

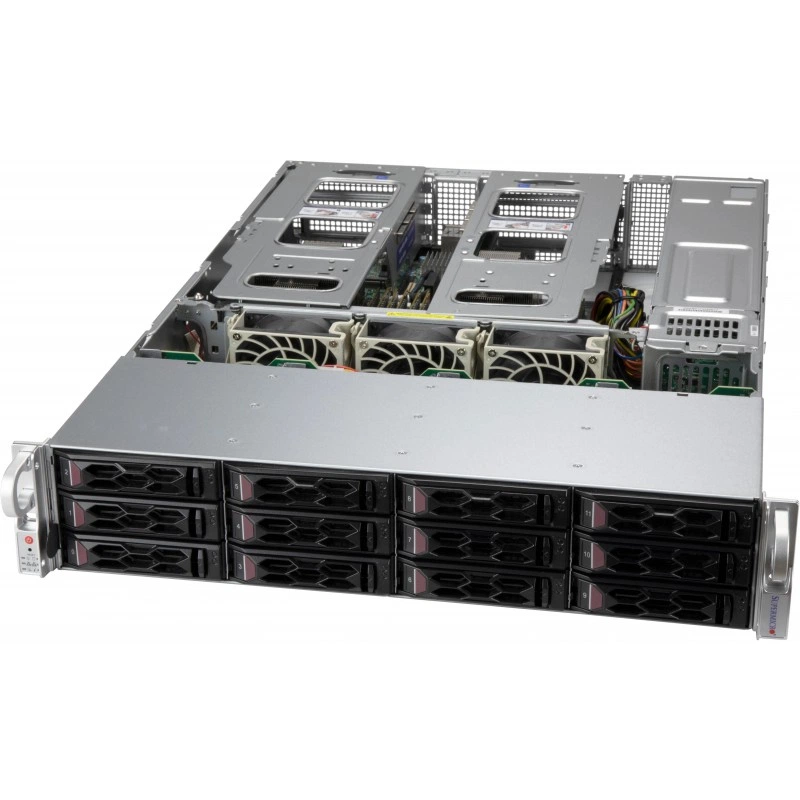

Корпус поддерживает 12 отсеков под накопители формата 3,5 дюйма без инструмента или 2,5 дюйма на винтовом креплении, а также совместим с SAS3, SATA3 и NVMe4 устройствами хранения. Предусмотрена возможность установки дополнительного заднего модуля на 2x 2,5-дюймовых hot-swap отсека. В конструкции также реализованы 6 полноразмерных слотов расширения и 2 слота SIOM, что позволяет собирать сервер с сетевыми и другими платами расширения под задачи вычислений и хранения. Для охлаждения используются три высокопроизводительных PWM-вентилятора диаметром 8 см. Питание обеспечивается резервируемым блоком питания Titanium класса мощностью 1200 Вт с поддержкой PMBus. На фронтальной панели предусмотрены кнопки включения и аппаратного сброса, а также светодиоды состояния питания, активности дисков, сетевой активности, идентификации узла и предупреждения о неисправности вентиляторов или перегреве.

Технические особенности

Форм-фактор: 2U chassis support Proprietary motherboard - X12DDW.
Поддержка процессоров: Dual and Single Intel® and AMD processors.
Размеры корпуса: высота 3,5" (89 мм), ширина 17,2" (437 мм), глубина 25,5" (647 мм).
Масса нетто: 35,3 lbs (16 kg).
Масса брутто: 69 lbs (31,3 kg).
Габариты упаковки: 26,4" (671 mm) x 11,4" (290 mm) x 34,3" (871 mm).
Цвет: Black.
Система охлаждения: 3x 8cm high-performance PWM fan(s).
Система контроля: optional chassis intrusion switch.
Рабочая температура: 5°C - 35°C (41°F - 95°F).
Температура хранения / вне работы: -40°C - 70°C (-40°F - 158°F).
Рабочая влажность: 8% - 90% (non-condensing).
Влажность вне работы: 5% - 95% (non-condensing).
Блок питания: 1U 1200W/1000W Titanium Power Supply W/PMbus W76xL336xH40mm.
КПД питания: 96%.
Входное питание: 1200W with Input 200 - 240Vac, 1000W with Input 100 - 127Vac, 1200W with Input 200 - 240Vdc.
Частота переменного тока: 50-60Hz.
Выходной тип: Backplanes (gold finger).
Линия +12V: Max 100A / Min 0A при 200Vdc - 240Vdc и 200Vac - 240Vac; Max 83A / Min 0A при 100Vac - 127Vac.
Передняя панель: Power On/Off button, System Reset button.
Индикация: Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED, Fan Fail/System Over Heat LED.

Применение

Корпус подходит для построения серверных платформ хранения данных, вычислительных систем и конфигураций с большим количеством накопителей и плат расширения. Его используют в стойках и серверных узлах, где требуется сочетание hot-swap корзин, резервируемого питания, развитого охлаждения и поддержки нескольких типов интерфейсов хранения. Конструкция актуальна для корпоративных серверов, узлов виртуализации, систем общего назначения и платформ, требующих обслуживания без длительного простоя.

Совместимость

Совместим с проприетарной материнской платой X12DDW.
Поддерживает dual и single Intel® и AMD processors.
Совместимость с 12 x SAS3/SATA3/NVMe4 Storage Devices.
Поддержка дополнительного rear 2x 2.5" hot-swap drive bay kit.

Монтаж и эксплуатация

Корзины накопителей поддерживают tool-less установку для 3,5-дюймовых дисков и винтовое крепление для 2,5-дюймовых накопителей.
Формат 2U подходит для установки в серверные стойки и сборки плотных конфигураций.
В корпусе предусмотрены слоты расширения FH и SIOM для установки дополнительных модулей.
Опциональный chassis intrusion switch помогает контролировать вскрытие корпуса.

Комплектация

Корпус серверного уровня с поддержкой 12 дисковых отсеков.
Установленная система охлаждения на базе 3 вентиляторов.
Резервируемый блок питания Titanium класса.

Логистические данные

Вес нетто: 16 kg.
Вес брутто: 31,3 kg.
Размеры упаковки: 671 x 290 x 871 mm.

Упаковка и маркировка

Продуктовый SKU в спецификации: CSE-LA26AC12-R1K23AW.
Дополнительный идентификатор в источнике: SCLA26AC12-R1K23AW.
Цвет корпуса: Black.

Технические характеристики CSE-LA26AC12-R1K23AW

Администрирование и обслуживание

Контроль вскрытия корпуса: Опциональный chassis intrusion switch

Идентификаторы

SKU товара: CSE-LA26AC12-R1K23AW
Артикул производителя: CSE-LA26AC12-R1K23AW
Бренд: Supermicro

Дополнительный SKU: SCLA26AC12-R1K23AW
Модель: CSE-LA26AC12-R1K23AW

Мониторинг и индикация

Индикаторы фронтальной панели: Power status, HDD activity, 2 Network Activity LEDs, UID, Fan Fail/System Over Heat

Кнопки: Power On/Off, System Reset

Монтаж и установка

Передняя панель: Power On/Off button, System Reset button

Назначение и классификация

Тип товара: Серверный корпус

Накопители и хранение данных

Backplane: 12-port LFF с поддержкой 12 x SAS3/SATA3/NVMe4
Дополнительный задний модуль: 2 x 2.5" hot-swap drive bay kit
Интерфейсы накопителей: SAS3/SATA3/NVMe4

Отсеки для накопителей: 12 x 3.5" (tool-less) or 2.5" (screw) hot-swap SAS3/SATA drive bay with SES3
Установка накопителей: tool-less для 3.5" и screw для 2.5" hot-swap
Количество отсеков 3.5": 12

Охлаждение и вентиляция

Вентиляторы: 3 x 8 см PWM

Система охлаждения: 3 x 8 см high-performance PWM fan(s)

Питание

+12V: Max: 100 А / Min: 0 А (200Vdc - 240Vdc), Max: 100 А / Min: 0 А (200Vac - 240Vac), Max: 83 А / Min: 0 А (100Vac - 127Vac)
Входное напряжение: 1200 Вт with Input 200 - 240Vac, 1000 Вт with Input 100 - 127Vac, 1200 Вт with Input 200 - 240Vdc
Входное напряжение AC: 100 - 127Vac, 200 - 240Vac
Входное напряжение DC: 200 - 240Vdc
Выходной тип: Backplanes (gold finger)

КПД: 96%
Максимальный ток +12V: 100 А / 83 А
Мощность БП: 1U 1200 Вт/1000 Вт Titanium Power Supply W/PMBus W76xL336xH40 мм
Частота AC: 50 - 60 Hz

Процессорная подсистема

Поддерживаемые процессоры: Одиночные и двухпроцессорные Intel® и AMD

Размеры и физические параметры

Вес брутто: 31.3 кг
Вес нетто: 16 кг
Высота: 3.5" (89 мм)
Габариты упаковки: 671 x 290 x 871 мм

Глубина: 25.5" (647 мм)
Форм-фактор: 2U шасси
Ширина: 17.2" (437 мм)

Слоты расширения и шины

SIOM слоты: 2x SIOM expansion slot(s)
Полноразмерные слоты расширения: 6x Full-height expansion slot(s)

Слоты расширения: 6 x full-height и 2 x SIOM

Совместимость

Материнская плата: proprietary motherboard - X12DDW

Управление и экран

Светодиодная индикация: Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED, Fan Fail/System Over Heat LED

Условия эксплуатации

Влажность вне работы: 5% - 95% (non-condensing)
Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C
Температура хранения / вне работы: -40 °C - 70 °C (-40°F - 158°F)

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Арсений К.04.04.2025

5/5

Корпус брали под стойку, где нужно было разместить много накопителей и оставить место под плату расширения. После сборки доступ к дискам оказался удобным, а резервное питание и охлаждение сразу внушили доверие. Для плотной серверной сборки вышло удачно.

Плюсы товара

Удобный доступ к накопителям

0 0

Вопросы о товаре

Что нужно учесть для совместимости, если вы планируете сборку на базе конкретной материнской платы?

Корпус рассчитан на проприетарную материнскую плату X12DDW. При подборе платформы важно использовать именно эту совместимую плату, иначе компоновка и установка могут не совпасть.

Как организовать размещение 2.5" накопителей и что изменится при установке опционального заднего модуля?

Базово корпус поддерживает 12 отсеков под 3.5" (tool-less) и 2.5" на винтовом креплении. Для расширения под 2.5" предусмотрен опциональный rear 2 x 2.5" hot-swap drive bay kit.

Какие риски совместимости есть по интерфейсам дисков при использовании backplane этого корпуса?

В корпусе backplane на 12 портов поддерживает 12 устройств SAS3/SATA3/NVMe4, поэтому важно выбирать накопители под поддерживаемые интерфейсы и форм-фактор 3.5"/2.5" для этих отсеков.

Какой входной электрический диапазон выбрать при проектировании: AC или DC, чтобы не ограничить питание?

Питание рассчитано на 100–127Vac, 200–240Vac и 200–240Vdc, при этом мощность меняется: 1000 Вт для 100–127Vac и 1200 Вт для 200–240Vac/200–240Vdc.

При высокой нагрузке какие элементы охлаждения и аварийной индикации помогут быстрее локализовать проблему?

Используются 3 PWM-вентилятора 8 см. На фронтальной панели есть индикатор Fan Fail/System Over Heat, а также UID и светодиоды статуса питания/дисков/сети для оперативной диагностики.
