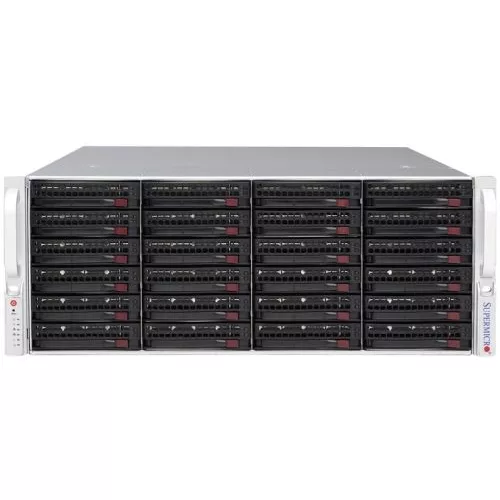

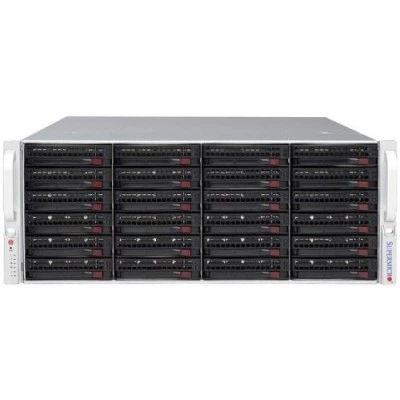

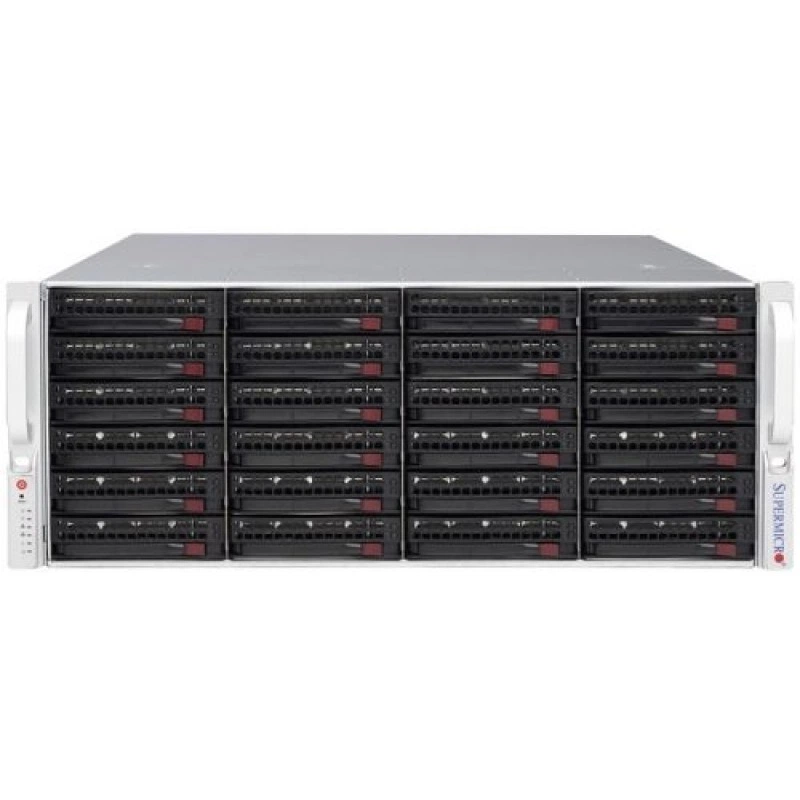

Supermicro SSG-6048R-E1CR24L серверная платформа 4U (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro SSG-6048R-E1CR24L

Серверная платформа Supermicro SSG-6048R-E1CR24L выполнена в корпусе 4U и предназначена для построения высокоплотных серверных систем с размещением большого количества накопителей и плат расширения. Модель использует чипсет Intel C612 и сокет LGA2011-3, поддерживает процессоры Intel Xeon с максимальным числом до 2 и расчетным теплопакетом до 145 Вт на процессор. Такая конфигурация подходит для задач хранения данных, виртуализации, серверных приложений и инфраструктурных систем, где важны емкость дисковой подсистемы, наличие удаленного управления и расширяемость.

Платформа оснащена одной материнской платой форм-фактора EATX, 16 слотами под память DIMM DDR4 и поддержкой модулей с частотой от 1600 до 2400 МГц. Максимальный объем памяти заявлен до 2048 ГБ. Для накопителей предусмотрены интерфейсы SAS/SATA и возможность установки до 24 дисков в отсеки 3.5", а дисковая подсистема поддерживает уровни RAID 0, 1, 5 и 10. На задней панели предусмотрены сетевые интерфейсы LAN 10 Гбит/с (RJ-45), разъем IPMI, порты USB 2.0 и USB 3.0, а также видеовыход D-Sub (VGA). Встроенный графический адаптер построен на Aspeed AST2400, что соответствует серверному классу системы и не предполагает отдельной графической подсистемы для типовых сценариев эксплуатации.

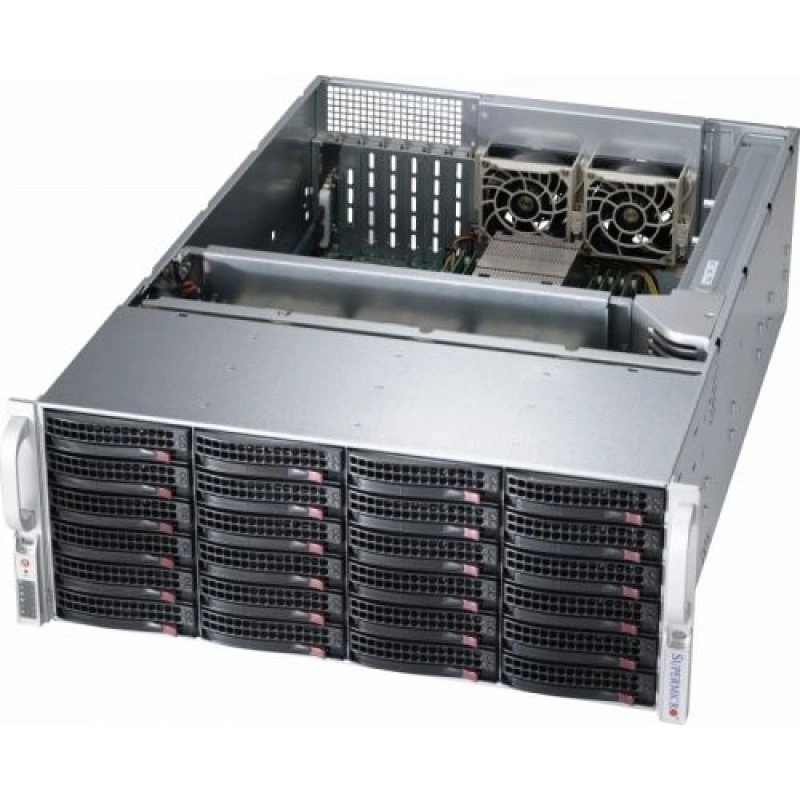

Корпус Rack Mount высотой 4U имеет черное исполнение, 7 слотов расширения, 2 встроенных вентилятора и поставляется с двумя блоками питания мощностью 920 Вт каждый. На панели доступны кнопки Power и System Reset, а индикация включает сигналы активности сети, накопителей, отказа питания, статуса питания и перегрева системы. Габариты корпуса составляют 437 x 178 x 673 мм, что позволяет учитывать платформу при размещении в серверной стойке и планировании внутреннего пространства для кабельной разводки, накопителей и карт расширения.

Ключевые особенности SSG-6048R-E1CR24L

• Процессорная платформа: Intel C612, сокет LGA2011-3, до 2 процессоров Intel Xeon.
• Оперативная память: 16 слотов DIMM DDR4, частота 1600 - 2400 МГц, максимум 2048 ГБ.
• Накопители: интерфейсы SAS/SATA, до 24 накопителей 3.5", RAID 0, 1, 5, 10.
• Слоты расширения: 7 слотов, поддержка карт полной высоты FH (FP).
• Сетевые и служебные разъемы: 2 порта LAN 10 Гбит/с (RJ-45), IPMI, USB 2.0, USB 3.0, VGA, COM.
• Корпус и питание: исполнение 4U Rack Mount, 2 блока питания по 920 Вт, черный цвет.
• Охлаждение: 2 встроенных вентилятора и световая индикация состояния системы.

Технические параметры

• Чипсет: Intel C612.
• Сокет: LGA2011-3.
• Модельный ряд процессоров: Intel Xeon.
• Максимум процессоров: 2.
• TDP процессора: 145 Вт.
• Материнская плата: 1.
• Форм-фактор платы: EATX.
• Оперативная память: DIMM DDR4.
• Слоты памяти: 16.
• Частота памяти: 1600 - 2400 МГц.
• Максимальный объем памяти: 2048 ГБ.
• Накопители: SAS/SATA.
• Количество дисков: до 24 шт.
• RAID: 0, 1, 5, 10.
• Сетевые интерфейсы: 2 порта LAN 10 Гбит/с (RJ-45).
• Графический контроллер: Aspeed AST2400.

Монтаж и подключение

• Форм-фактор корпуса: Rack Mount.
• Высота: 4U.
• Слоты расширения: 7.
• Высота карт: FH (FP).

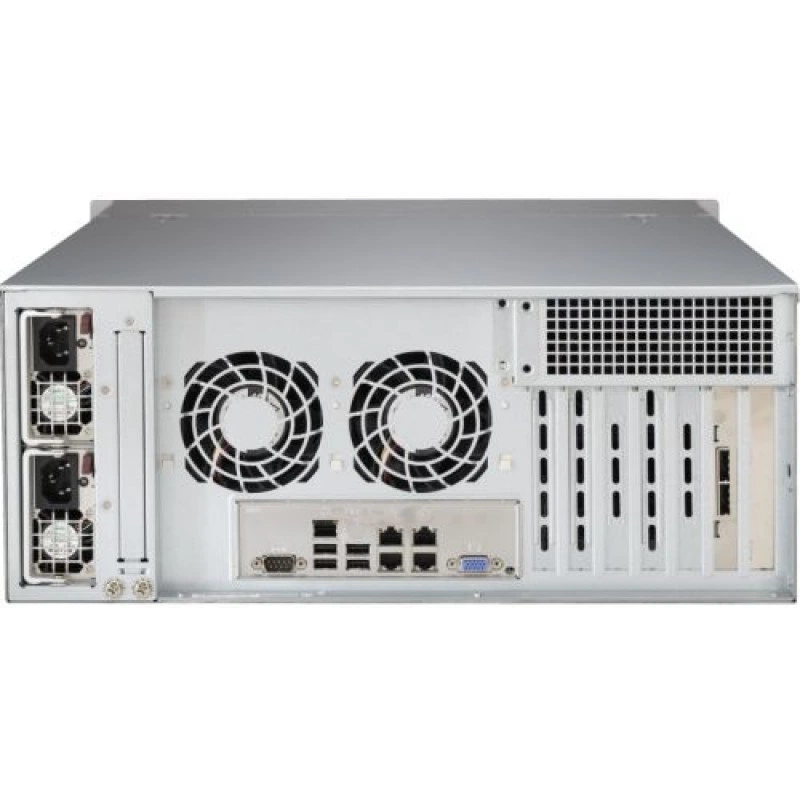

• Порты на задней панели: 2 x USB 2.0, 2 x USB 3.0, 1 x COM, 1 x D-Sub (VGA), 1 x IPMI.

Комплектация

• Блоки питания: 2 шт. по 920 Вт.
• Вентиляторы: 2 встроенных вентилятора.
• Органы управления: Power, System Reset.
• Индикация: активность сети, активность дисков, отказ питания, статус питания, перегрев системы.

Применение

Платформа подходит для построения серверов хранения данных, вычислительных узлов и корпоративных инфраструктурных систем. Большое число отсеков для накопителей, поддержка RAID и серверный набор интерфейсов позволяют использовать ее в задачах, где требуется одновременно высокая плотность дисков, резервирование питания и удаленное администрирование.

Модель рассчитана на установку в стойку и может использоваться как основа для файловых серверов, серверов виртуализации, систем резервного копирования и других сценариев, где важны расширяемость, доступ к дискам с фронтальной панели и совместимость с серверными процессорами Intel Xeon.
