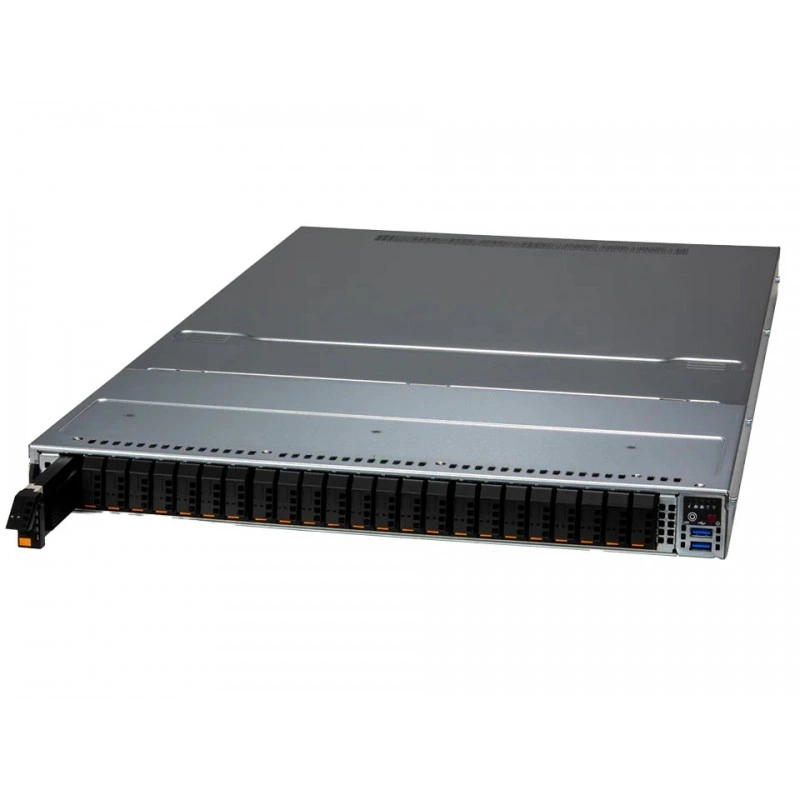

Сервер хранения Supermicro SSG-121E-NES24R (СУПЕРМИКРО)

Основная информация о сервере хранения Supermicro

Supermicro SSG-121E-NES24R - это 1U фронтальный all-flash сервер хранения данных, рассчитанный на высокоплотные задачи с использованием накопителей E1.S NVMe и интерфейса PCIe 5.0. Платформа относится к линейке SuperServer и ориентирована на сценарии, где важны скорость доступа к данным, большое количество NVMe-накопителей в компактном корпусе и возможность работы в средах с высокой нагрузкой на хранение.

Система продается как полностью собранный сервер, а не как набор отдельных компонентов. В основе решения используется встроенная плата Super X13DSF-A, а корпус выполнен в форм-факторе 1U rackmount. Для охлаждения и питания предусмотрена серверная конфигурация с резервированием и поддержкой рабочих нагрузок уровня дата-центра.

Функциональные возможности SSG-121E-NES24R

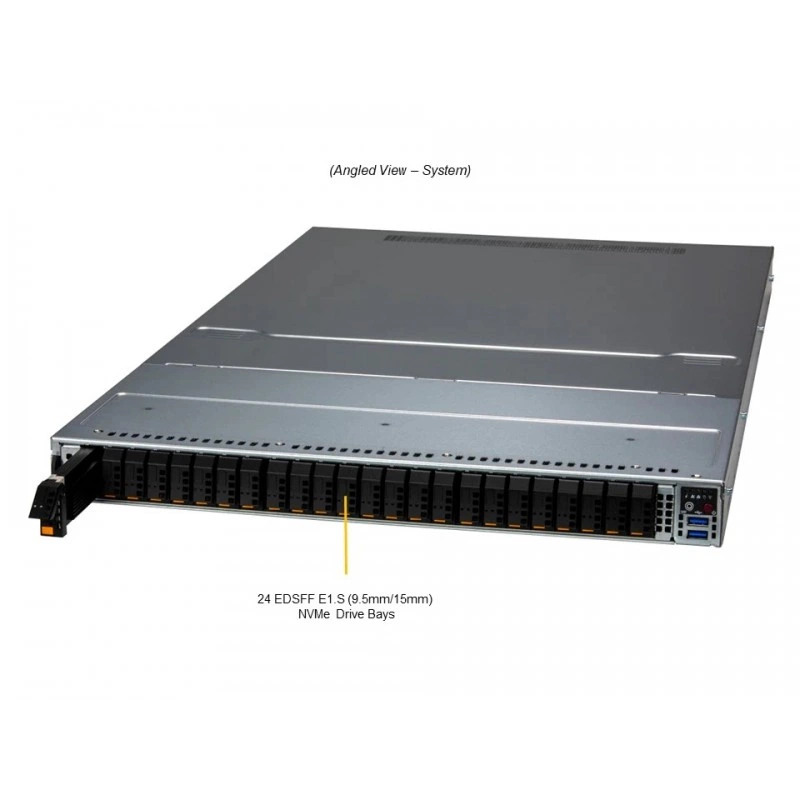

Модель SSG-121E-NES24R рассчитана на построение хранилища с высокой плотностью NVMe-дисков и может применяться в сценариях software-defined storage, in-memory computing, data intensive HPC, private & hybrid cloud и NVMe over Fabrics. Конструкция с 24 отсеками E1.S hot-swap позволяет организовать гибкую подсистему хранения с быстрым доступом к данным и удобным обслуживанием без длительного простоя.

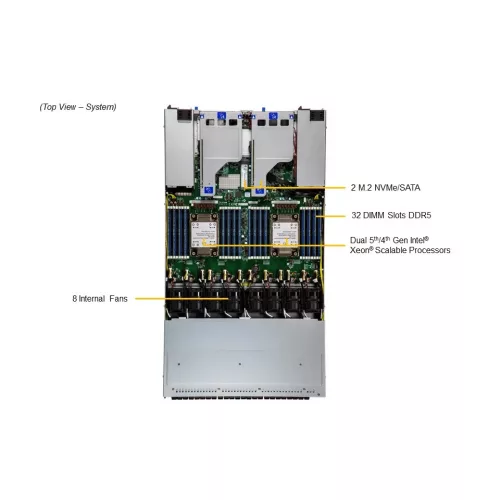

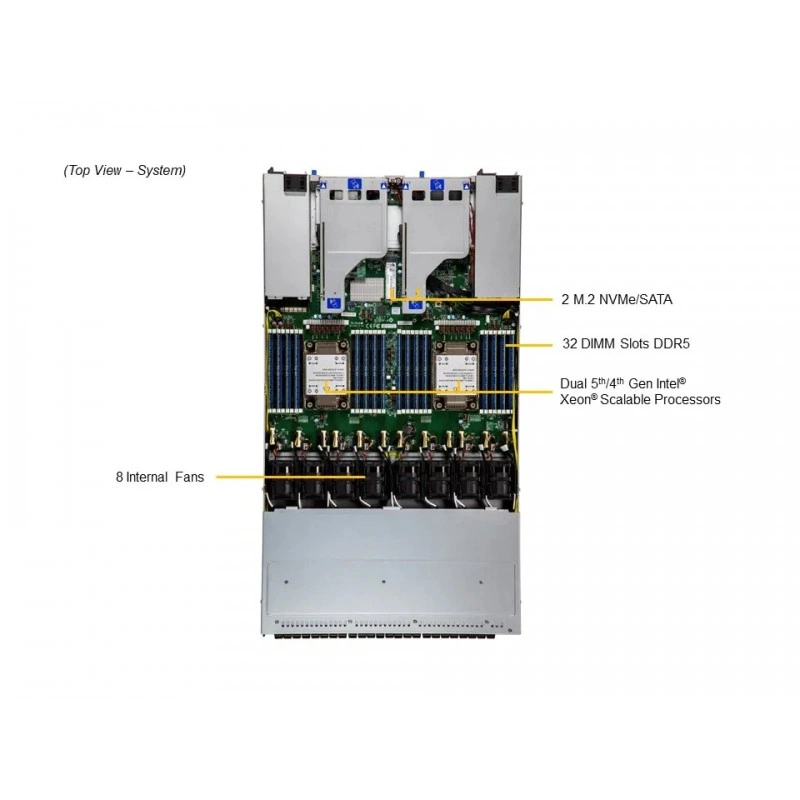

Платформа поддерживает двухсокетную процессорную конфигурацию Dual Socket E (LGA-4677) для 5-го и 4-го поколений Intel Xeon Scalable. Для системы заявлена поддержка процессоров с TDP от 145 Вт до 270 Вт при воздушном охлаждении. Подсистема памяти рассчитана на 32 DIMM-слота и до 8 ТБ DDR5 ECC RDIMM/LRDIMM со скоростью до 5600 MT/s.

По подсистеме расширения предусмотрены два слота PCIe 5.0 x16 и два разъема AIOM, совместимых с OCP 3.0 SFF. Для сетевого подключения используется AIOM, а на уровне базового ввода-вывода есть выделенный 1 GbE RJ45 порт для BMC, а также USB и VGA разъемы.

Технические особенности

• Форм-фактор: 1U Rackmount.
• Корпус: CSE-126ES2-R2K08P.

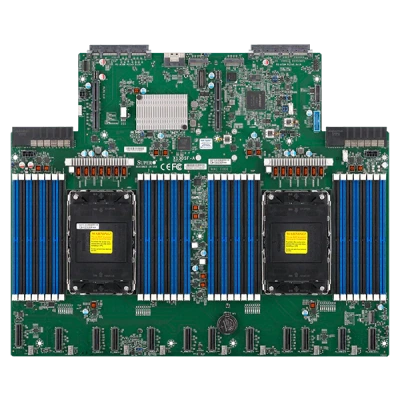

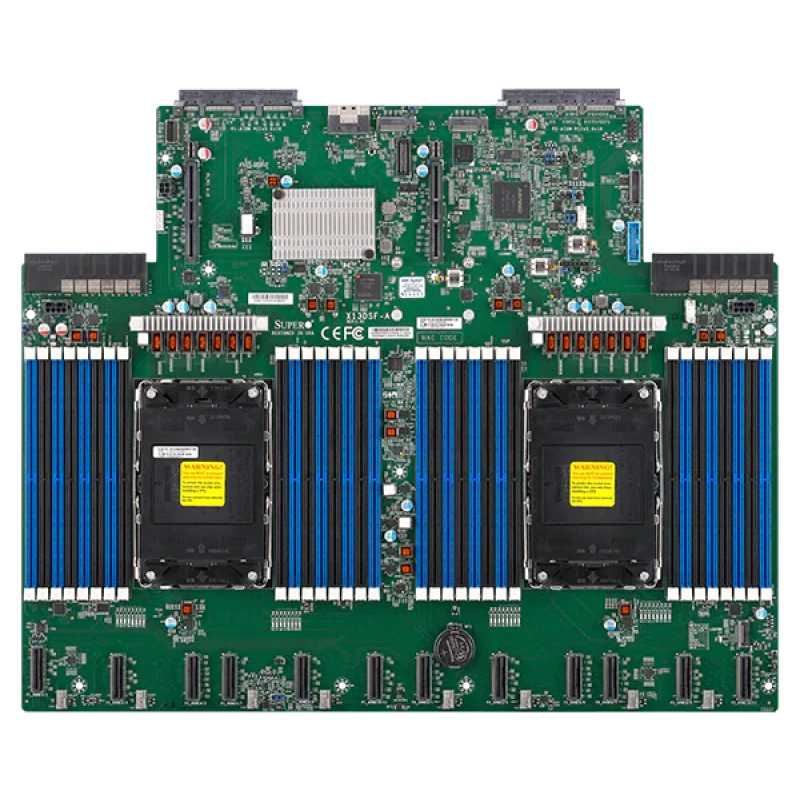

• Системная плата: Super X13DSF-A.
• Процессоры: Dual Socket E (LGA-4677), 5th Gen Intel Xeon Scalable / 4th Gen Intel Xeon Scalable.
• Диапазон TDP CPU: 145–270 Вт.
• Память: 32 DIMM-слота.
• Максимальный объем памяти: до 8 ТБ.
• Тип памяти: DDR5 ECC RDIMM/LRDIMM, до 5600 MT/s.
• Напряжение памяти: 1.1 В.

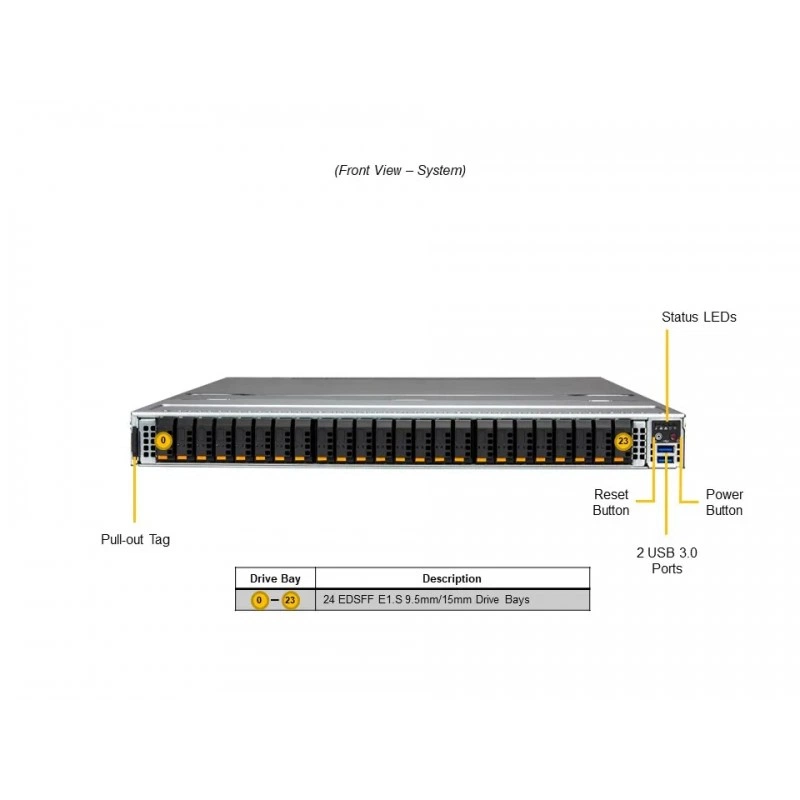

• Накопители: 24 hot-swap отсека E1.S NVMe, размер 9.5 мм или 15 мм.

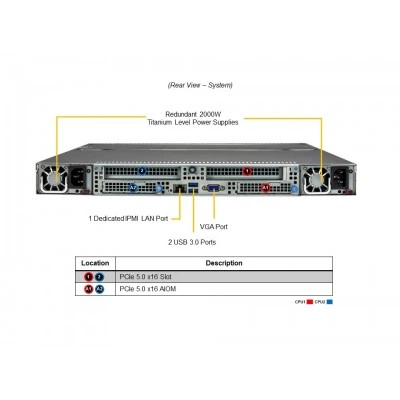

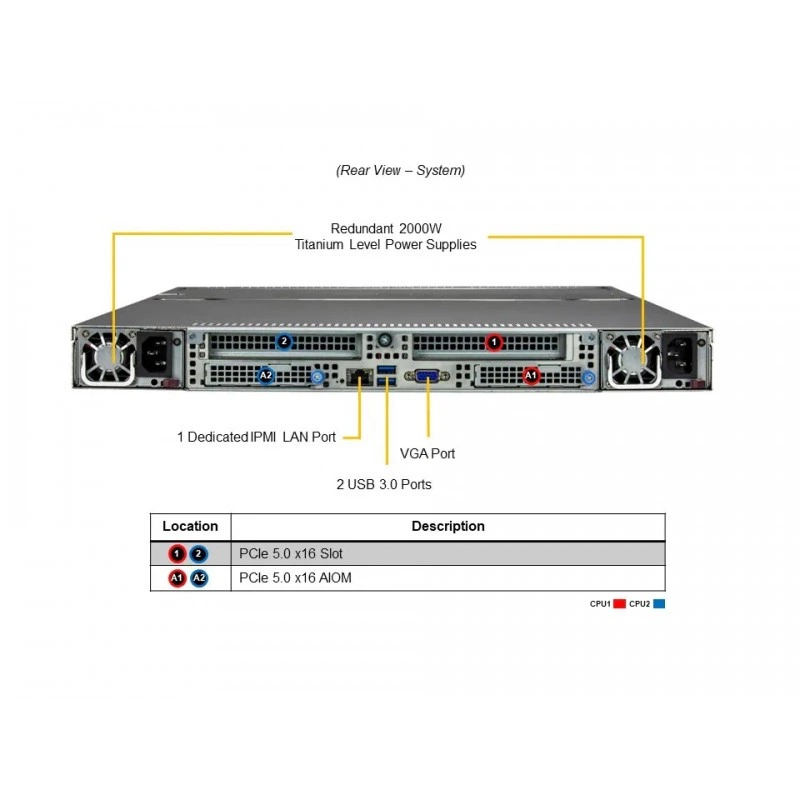

• Расширение: 2 x PCIe 5.0 x16, 2 x AIOM (OCP 3.0 SFF).
• Сетевое подключение: через AIOM.
• LAN: 1 x RJ45 1 GbE выделенный порт BMC.
• USB: 2 x USB 3.0 на задней панели и 2 x USB 3.0 на передней панели.
• Видео: 1 x VGA.
• BIOS: AMI 32MB SPI Flash EEPROM.
• Управление: SuperCloud Composer®, Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA).
• Питание: резервируемые Titanium 2000W блоки питания.
• Функции управления питанием: power-on mode for AC power recovery, ACPI Power Management.
• Безопасность: TPM 2.0, Silicon Root of Trust, NIST 800-193 compliance, cryptographically signed firmware, Secure Boot, secure firmware updates, automatic firmware recovery, remote attestation, runtime BMC protections, system lockdown.
• Мониторинг: контроль CPU cores, chipset voltages и memory; мониторинг вентиляторов с tachometer и PWM; контроль температуры CPU и шасси.
• Габариты: высота 1.7" (43.6 мм), ширина 17.2" (438.4 мм), глубина 30.4" (773.25 мм).
• Упаковка: 7.87" (H) x 23.81" (W) x 40.55" (D).
• Вес: gross 68.74 lbs (31.2 kg), net 48 lbs (21.8 kg).
• Цвет: Silver.

Применение

Модель подходит для построения систем программно-определяемого хранения, высокоплотных NVMe-хранилищ, инфраструктуры in-memory computing, HPC с высокой интенсивностью работы с данными, частных и гибридных облаков, а также решений NVMe over Fabrics. Компактный корпус 1U позволяет размещать такое хранилище в стойке, сохраняя высокую плотность дисковой подсистемы и удобство обслуживания.

Совместимость

• Поддерживаются 5th Gen Intel Xeon Scalable и 4th Gen Intel Xeon Scalable.
• Поддерживаются CPU с TDP 145–270 Вт при воздушном охлаждении.
• Используются модули DDR5 ECC RDIMM/LRDIMM.
• Система ориентирована на E1.S NVMe накопители формата 9.5 мм или 15 мм.
• Опциональный SAS-контроллер поддерживается только для внешних JBOD-портов и не используется для внутренних NVMe-устройств.

Монтаж и эксплуатация

• Сервер выполнен в стойковом 1U исполнении.
• Фронтальная загрузка накопителей упрощает обслуживание и замену дисков.
• Горячая замена E1.S NVMe отсеков позволяет обслуживать накопители без остановки системы.
• Конфигурация продается только как полностью собранная система.

Комплектация

• Полностью собранный сервер SSG-121E-NES24R.
• Встроенная системная плата Super X13DSF-A.
• Корпус CSE-126ES2-R2K08P.

Логистические данные

• Размеры упаковки: 7.87" x 23.81" x 40.55".
• Вес брутто: 31.2 kg.
• Вес нетто: 21.8 kg.

Упаковка и маркировка

• Основная маркировка модели: SSG-121E-NES24R.
• На системной плате и в конфигурации присутствует маркировка Super X13DSF-A.
• Цвет исполнения: Silver.
