Сервер хранения Supermicro SSG-136R-4MU32JBF (СУПЕРМИКРО)

Основная информация о сервере хранения Supermicro

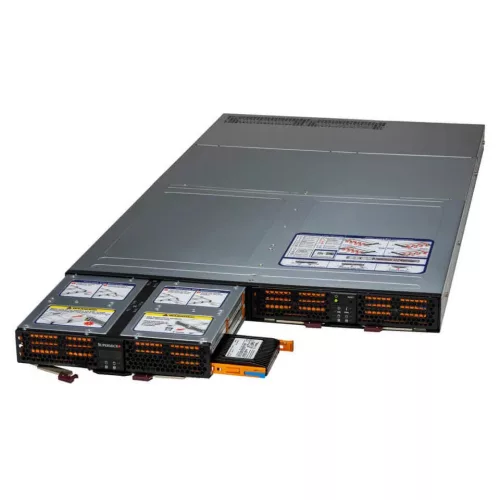

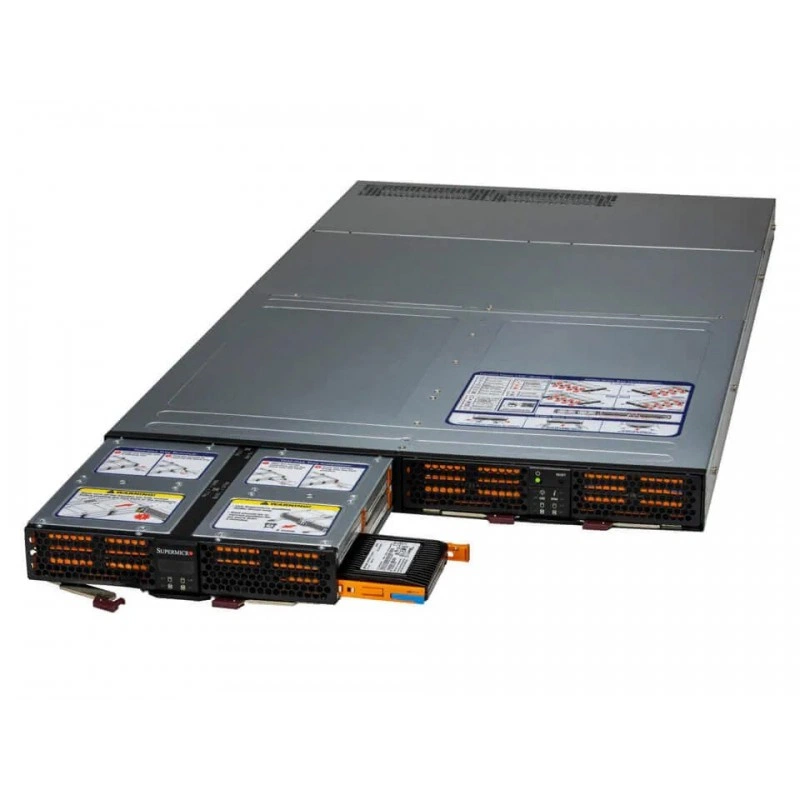

SSG-136R-4MU32JBF - это 1U front-loading all-flash storage box для хранения данных с фронтальной загрузкой, рассчитанный на высокоплотные NVMe-конфигурации. Платформа ориентирована на корпоративные сценарии, где важны плотность размещения накопителей, быстрый доступ к дисковому массиву, резервирование питания и централизованное управление. Корпус выполнен в форм-факторе 1U rackmount, цвет исполнения - silver.

Модель оснащена 32 горячезаменяемыми 2.5" NVMe отсеками, поддерживает U.2/U.3 NVMe drive bays и использует PCIe 4.0. В составе решения указана плата PCIe Switch Control Board Super BPN-NVME4-136PL-J, а также шасси CSE-136TS-R000JNP-U2. Платформа относится к классу storage server / storage box и предназначена для построения компактных систем хранения с высокой плотностью дисков.

Функциональные возможности SSG-136R-4MU32JBF

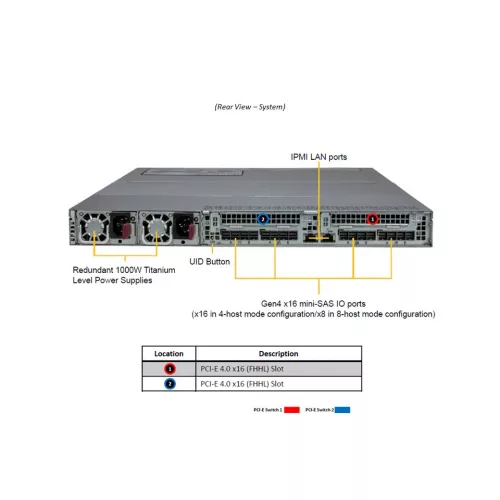

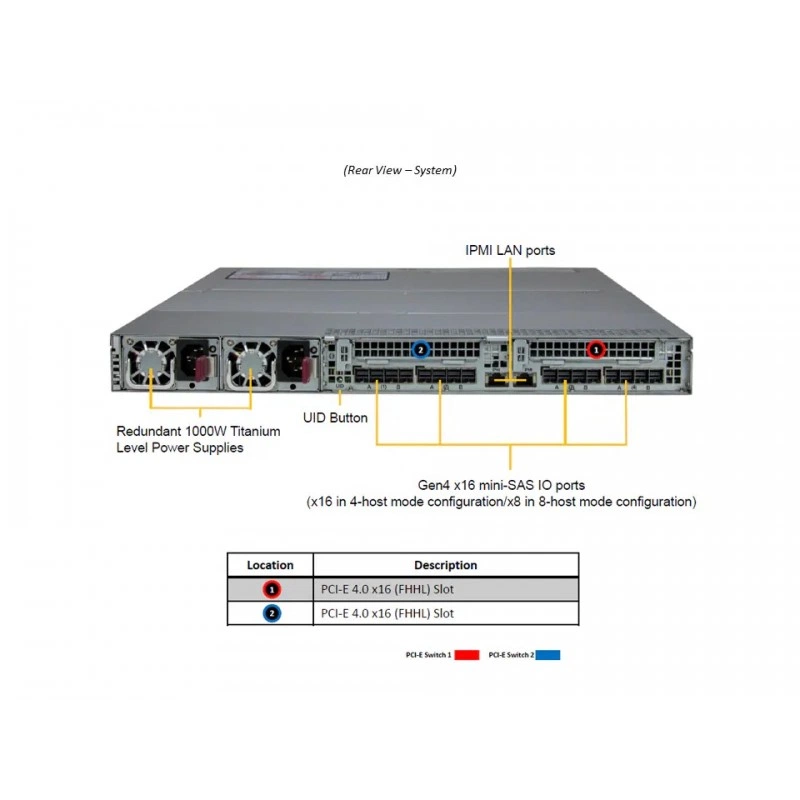

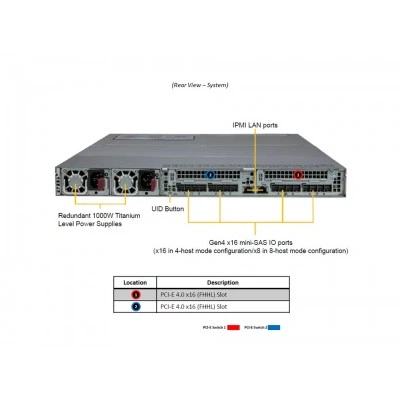

Система поддерживает IPMI management с выделенным LAN, что упрощает удаленное администрирование и контроль за состоянием платформы. Для подключения доступны 2 RJ45 1 GbE с Realtek, а также 2 RJ45 1 GbE Dedicated BMC LAN ports. На уровне расширения предусмотрены 4 PCIe Gen4 rear IO ports и 2 PCIe 4.0 x16 FHHL slots, что позволяет подключать дополнительные платы и адаптеры под задачи хранения и управления.

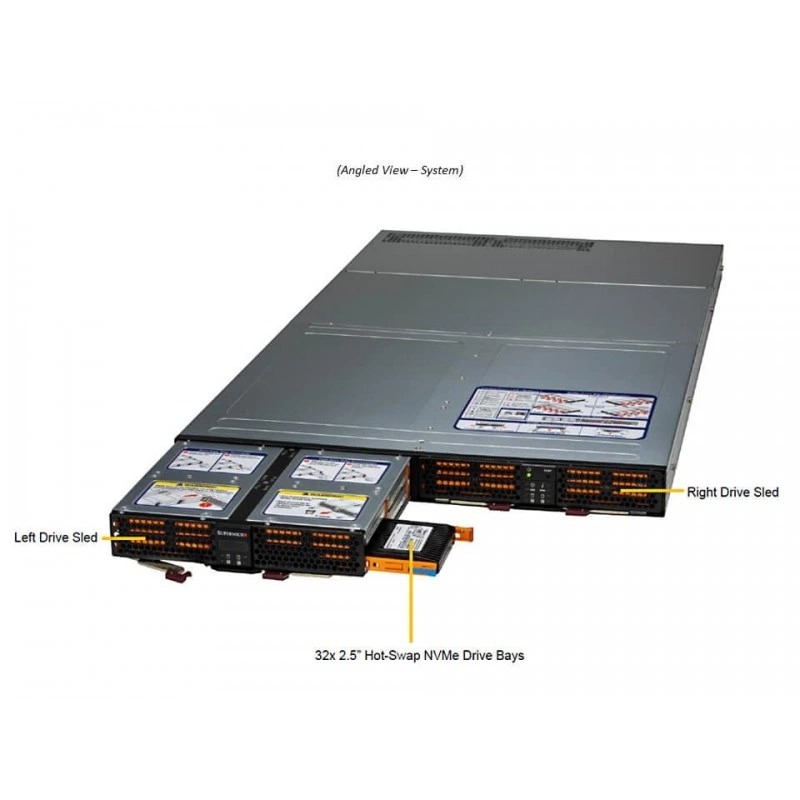

Ключевой особенностью конструкции является массив из 32 hot-swap 2.5" NVMe drive bays. Такое решение удобно для систем, где требуется быстрый доступ к накопителям, обслуживание без простоя и высокая плотность размещения флеш-памяти. Платформа комплектуется 2x 1000W redundant titanium level power supplies с эффективностью 96%, что повышает устойчивость питания в серверной среде.

Технические особенности

• Форм-фактор: 1U Rackmount.
• Модель шасси: CSE-136TS-R000JNP-U2.
• Количество дисковых отсеков: 32.
• Тип отсеков: front hot-swap 2.5" NVMe drive bays.
• Поддержка интерфейса: NVMe, PCIe 4.0.
• Слоты расширения: 2 PCIe 4.0 x16 FHHL slots.
• Задние I/O порты: 4 PCIe Gen4 rear IO ports.
• Сетевые интерфейсы: 2 RJ45 1GbE with Realtek.
• Dedicated BMC LAN: 2 RJ45 1 GbE.
• Управление: IPMI management.
• Блоки питания: 2x 1000W redundant Titanium Level (96%).
• Размеры корпуса: 1.71" x 17.26" x 31.95"; 43.6 x 438.4 x 811.7 mm.
• Размеры упаковки: 8.375" (H) x 24" (W) x 48.5" (D).
• Вес нетто: 49 lbs (22.2 kg).
• Вес брутто: 65 lbs (29.5 kg).

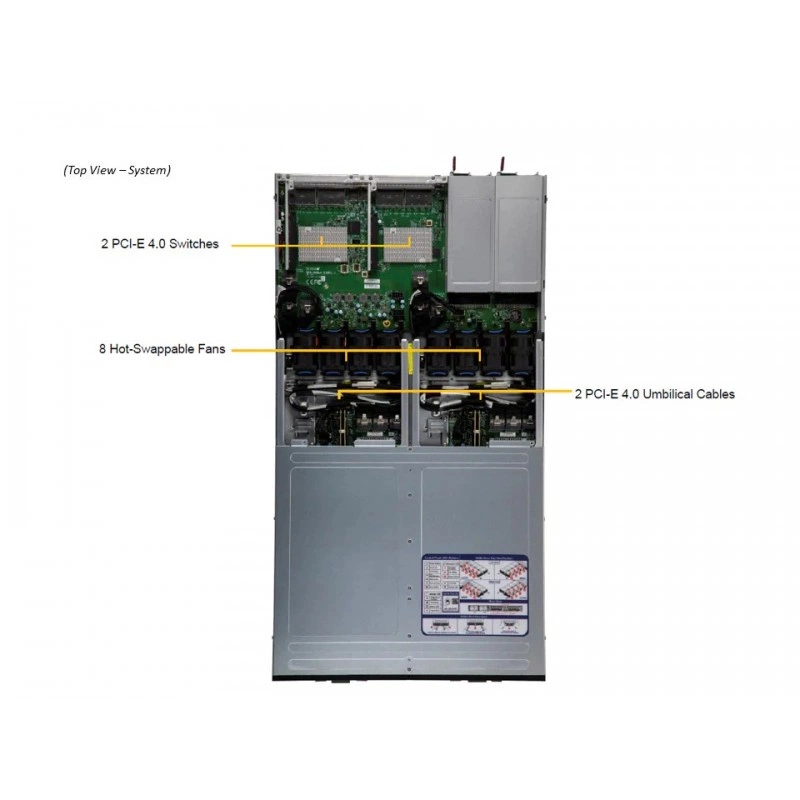

• Охлаждение: до 8 Heavy Duty 4cm fan(s).
• Рабочая температура: 10°C to 35°C.
• Температура хранения: -40°C to 60°C.
• Рабочая влажность: 8% to 90%.
• Влажность хранения: 5% to 95%.
• Соответствие: RoHS Compliant.
• Цвет: Silver.

Применение

Платформа подходит для построения корпоративных систем хранения данных, NVMe storage box, высокоплотных all-flash массивов и инфраструктуры, где требуется фронтальный доступ к накопителям, быстрый обмен дисков и резервирование питания. Решение уместно для серверных помещений и задач, связанных с централизованным хранением, обслуживанием и масштабированием NVMe-архитектуры.

Совместимость

• Указан qualified SAS HBA / controller: AOC-SLG4-4X4T-O.
• Поддерживаемые host systems: SYS-120U-TNR, SYS-610U-TNR, SYS-220U-TNR, SYS-620U-TNR, SYS-220U-MTNR.
• Поддерживаемые host systems: SYS-111C-NR, SYS-521C-NR, SSG-521E-E1CR24H, SSG-521E-E1CR24L.
• Поддерживаемые host systems: AS-1024US-TRT, AS-1124US-TNRP, AS-2024US-TRT, AS-2124US-TNRP.
• Поддерживаемые host systems: AS-1115HS-TNR, AS-2015HS-TNR, AS-2115HS-TNR.

Монтаж и эксплуатация

• Конструкция рассчитана на rackmount installation в 1U стойку.
• Фронтальная загрузка дисков упрощает обслуживание и замену накопителей.
• Горячая замена накопителей позволяет обслуживать систему без полного отключения.
• Дублированные блоки питания повышают отказоустойчивость.

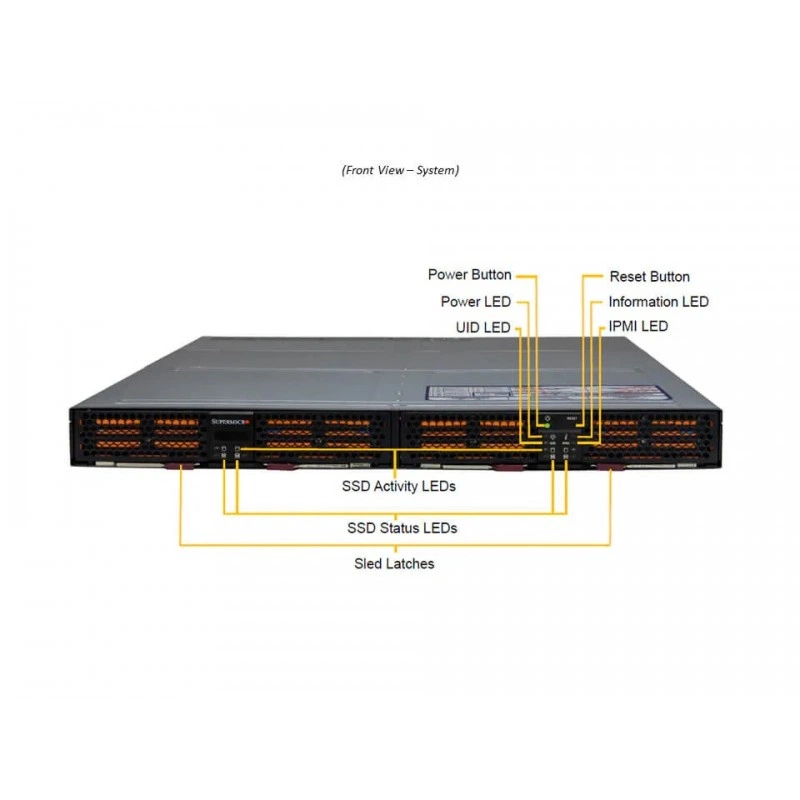

• Передняя панель оснащена кнопкой Power On/Off и индикаторами network activity, power status и system information overheat/UID.

Комплектация

• В составе стандартных частей указаны motherboard / chassis: MBD-BPN-NVME4-136PL-J и CSE-136TS-R000JNP-U2.
• Указан комплект рельс: MCP-290-11809-0N, rail set Quick/Quick, Auto Latch.
• Указан элемент SFT-OOB-LIC в списке стандартных частей.

Логистические данные

• Вес брутто: 65 lbs (29.5 kg).
• Вес нетто: 49 lbs (22.2 kg).
• Габариты упаковки: 8.375" x 24" x 48.5".

Упаковка и маркировка

• Основная маркировка товара: SSG-136R-4MU32JBF.
• Шасси: CSE-136TS-R000JNP-U2.
• Плата PCIe Switch Control Board: Super BPN-NVME4-136PL-J.

Эксплуатационные параметры

• Рабочая температура: 10°C to 35°C (50°F to 95°F).
• Нерабочая температура: -40°C to 60°C (-40°F to 140°F).
• Рабочая относительная влажность: 8% to 90%.
• Нерабочая относительная влажность: 5% to 95%.
• Охлаждение: up to 8 heavy duty 4cm fans.
