Сервер хранения Supermicro SSG-221E-NE324R (СУПЕРМИКРО)

Основная информация о сервере хранения Supermicro

SSG-221E-NE324R - это 2U front-loading all-flash storage server для задач, где требуется высокая плотность NVMe-хранилища, производительность PCIe 5.0 и баланс вычислительных ресурсов с емкой подсистемой накопителей. Платформа относится к линейке SuperServer и построена как полностью собранная система, ориентированная на корпоративные сценарии хранения данных и инфраструктурные нагрузки.

Система оснащается интегрированной платой Super X13DSF-A и поставляется как complete system only. Это означает, что конфигурация рассчитана на использование в собранном виде с двумя процессорами, минимум четырьмя модулями DIMM, одной сетевой картой AIOM/AOC, одним накопителем и одним серверным M.2 или rear SATA SSD. Для эксплуатации предусмотрены варианты расширения и наборы совместимых опций, что позволяет адаптировать платформу под конкретную инфраструктуру.

Функциональные возможности SSG-221E-NE324R

Платформа предназначена для software-defined storage, in-memory computing, data-intensive HPC, private and hybrid cloud, а также для решений NVMe over Fabrics. Форм-фактор 2U и фронтальная загрузка накопителей упрощают обслуживание в стойке, а набор PCIe 5.0 и AIOM-интерфейсов обеспечивает гибкость при построении хранилища и сетевой подсистемы.

Сервер поддерживает двойной процессорный разъем Socket E (LGA-4677) под 5th/4th Generation Intel Xeon Scalable processors. Поддерживаемый диапазон TDP для воздушного охлаждения составляет 145 W - 350 W. Память представлена 32 слотами DIMM с конфигурацией 2DPC и максимальной емкостью до 8 TB при использовании 32 модулей по 256 GB 3DS RDIMM DDR5-5600 ECC. Напряжение памяти указано 1.1 V.

Подсистема расширения включает несколько конфигураций PCIe 5.0: в базовой схеме доступны 4 слота PCIe 5.0 x8 FHHL и 2 слота PCIe 5.0 x16 AIOM с совместимостью OCP 3.0. Альтернативные варианты конфигурации предусматривают сочетания FHHL и AIOM-слотов, что позволяет подбирать набор карт расширения под сетевые, storage- и I/O-задачи. Сетевое подключение реализуется через AIOM.

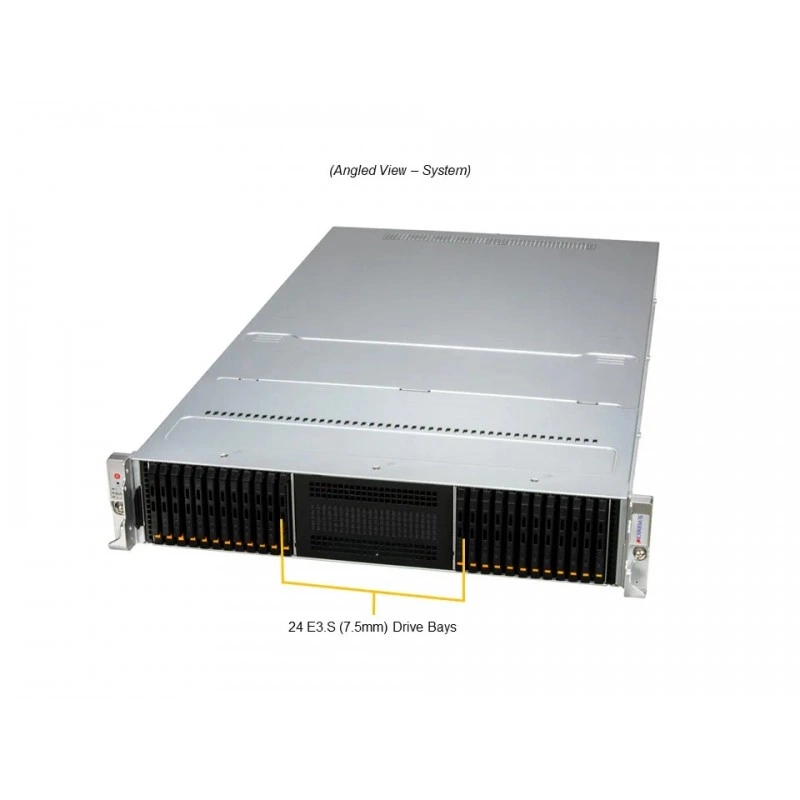

Система хранения построена вокруг 24 фронтальных hot-swap отсеков E3.S 1T NVMe, а также двух M.2 NVMe/SATA слотов формата M-key 2280/22110. В описании и ключевых особенностях также указаны 24 hot-swap E3.S (7.5 mm) NVMe drive bays, что подтверждает ориентацию платформы на высокоплотное all-flash хранение данных. Для питания предусмотрены redundant Titanium 2000 W power supplies.

Технические особенности

Корпус выполнен в формате 2U Rackmount, модель шасси - CSE-236E3-R2K08P. Габариты системы составляют 3.5" (89.8 mm) по высоте, 17.2" (438.4 mm) по ширине и 30.8" (789.9 mm) по глубине. Указаны транспортировочные размеры упаковки 10" (H) x 26.5" (W) x 43.25" (D), а также вес: gross weight 77 lbs (34.93 kg) и net weight 55 lbs (24.95 kg). Доступный цвет корпуса - Silver.

В части управления и безопасности платформа поддерживает SuperCloud Composer®, Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS) и SuperServer Automation Assistant (SAA). В power configurations доступны power-on mode for AC power recovery и ACPI Power Management. Из средств защиты заявлены TPM 2.0, Silicon Root of Trust, NIST 800-193 compliance, cryptographically signed firmware, Secure Boot, secure firmware updates, automatic firmware recovery, supply chain security via remote attestation, runtime BMC protections и system lockdown.

Система мониторинга отслеживает CPU cores, chipset voltages и memory, а также температуру CPU и chassis environment. Для вентиляторов реализованы tachometer monitoring, PWM fan connectors, status monitor for speed control и thermal control for fan connectors. В перечень ключевых особенностей также входят 7 phase-switching voltage regulator и поддержка 24 front hot-swap E3.S NVMe drive bays.

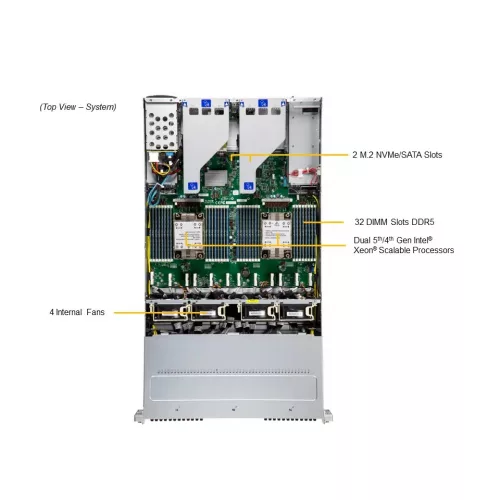

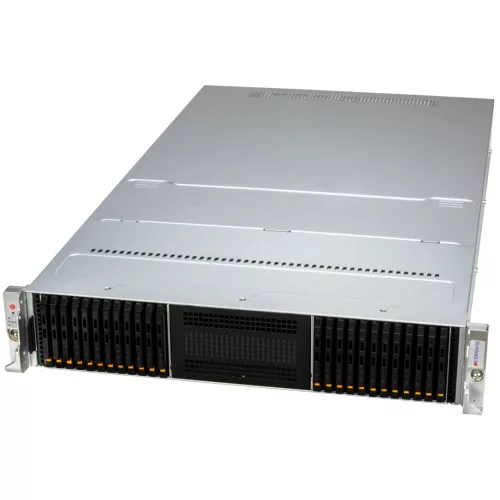

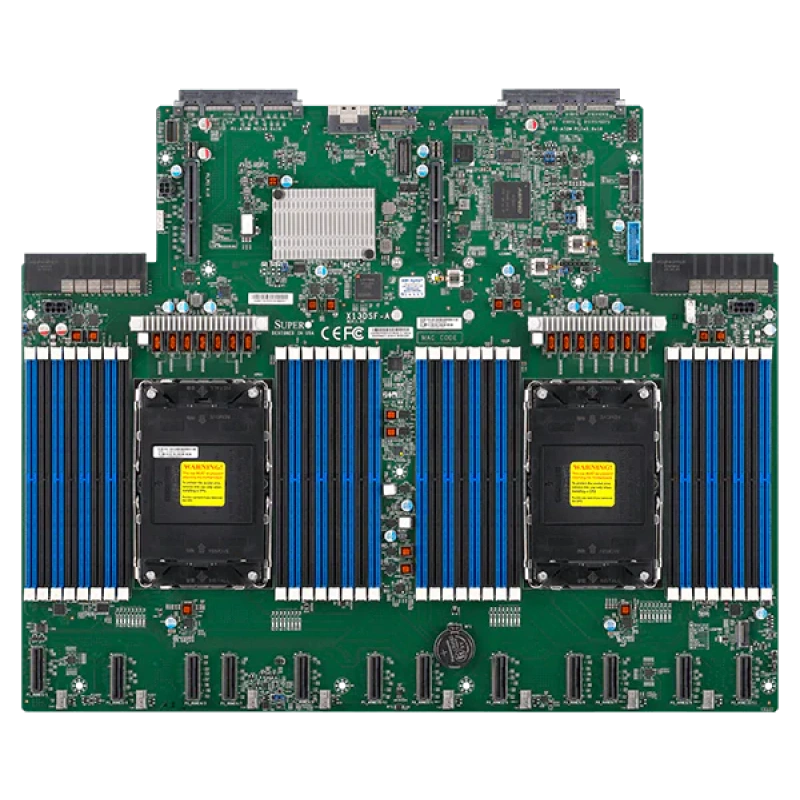

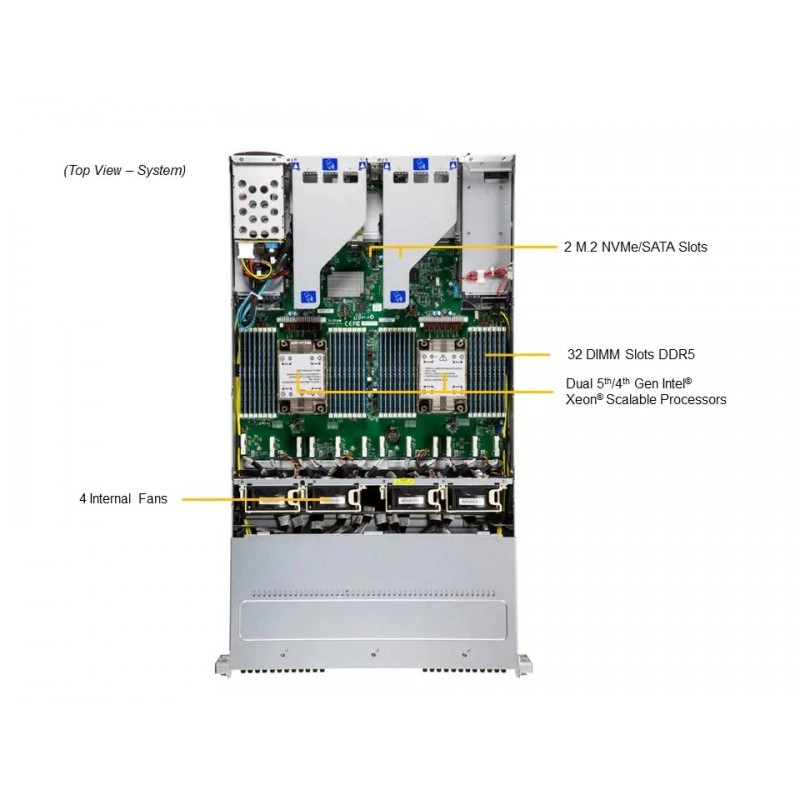

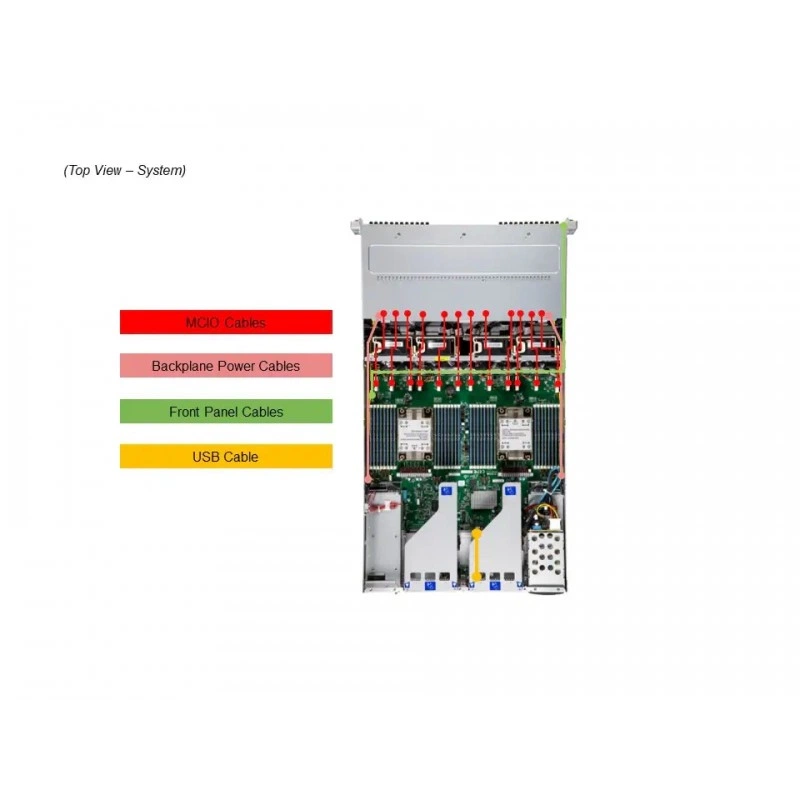

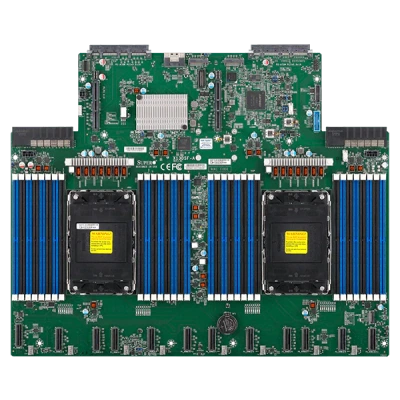

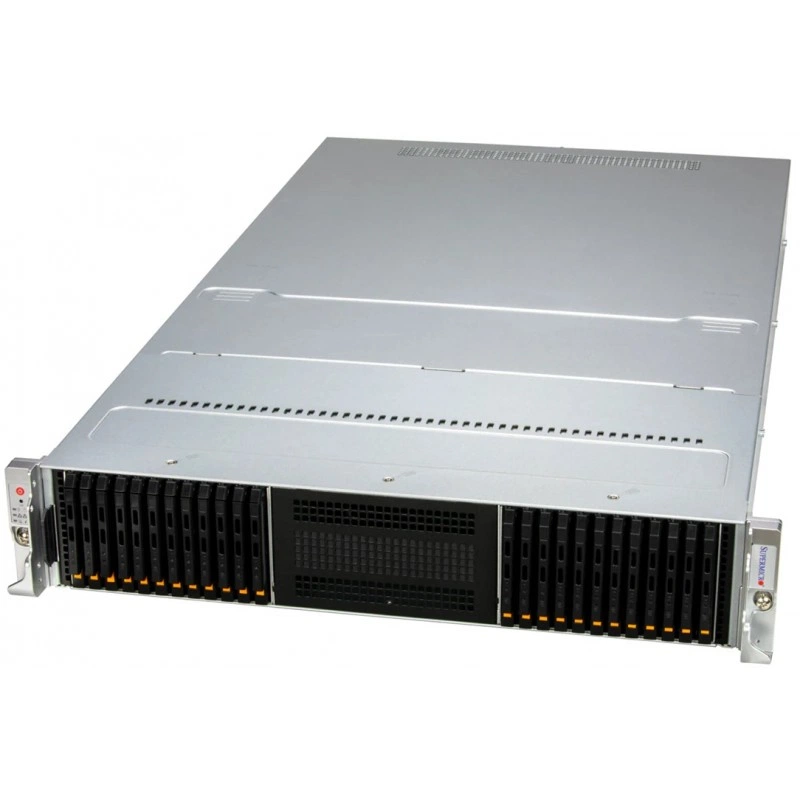

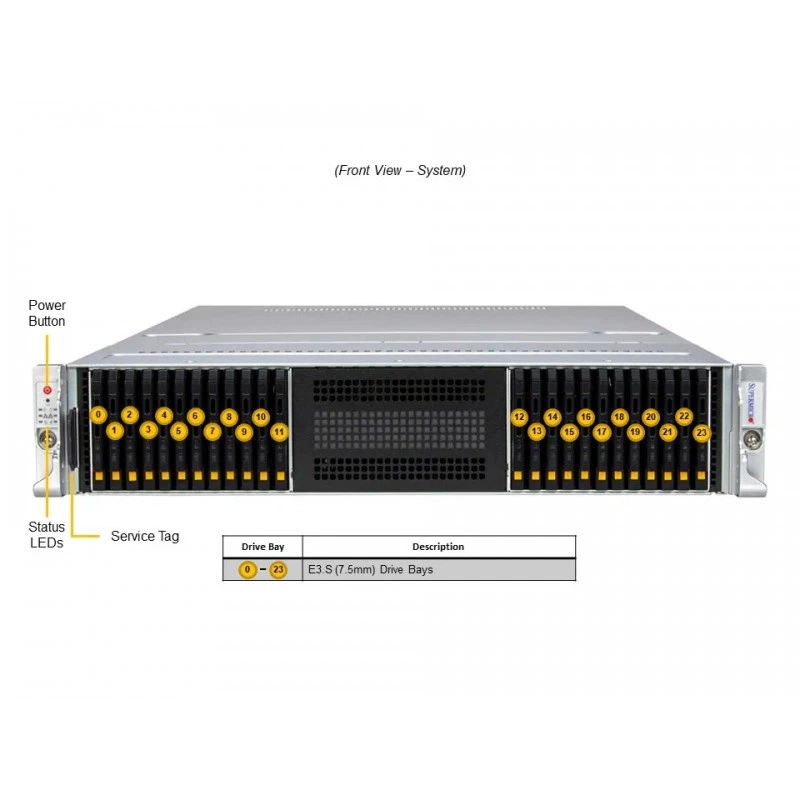

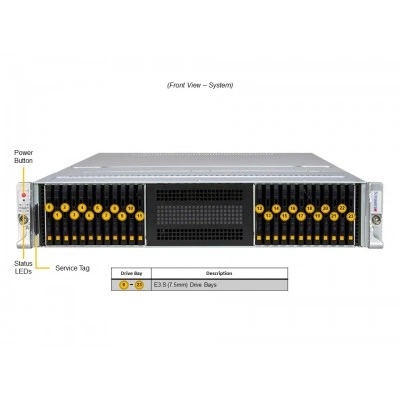

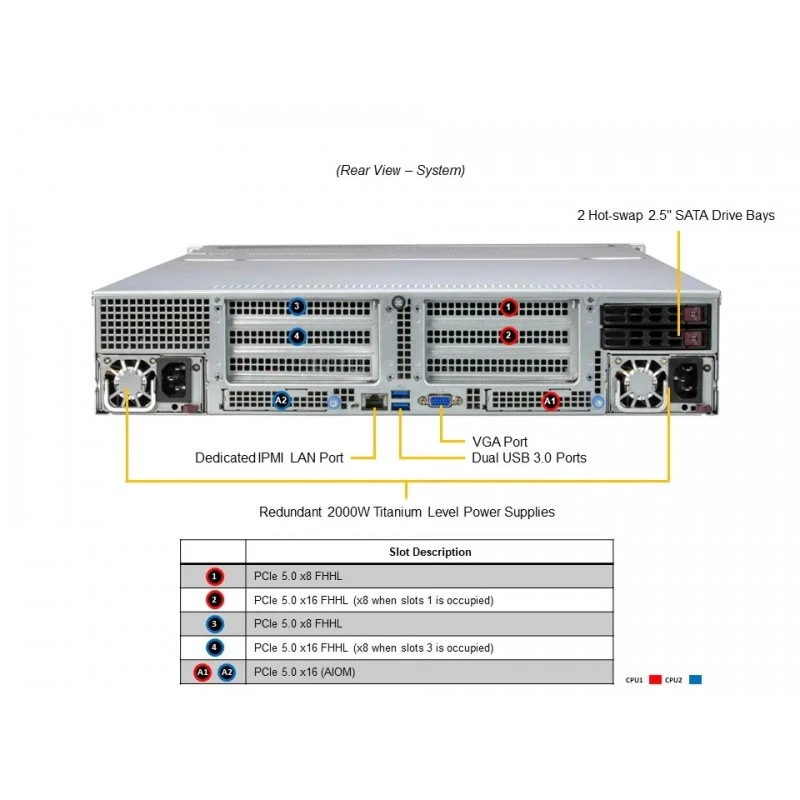

В блоке совместимости и опций присутствуют ссылки на AIOM options, AOC options, NVMe options, M.2 options, а также на перечень совместимых сетевых карт и других аксессуаров. На странице изображения включают общий вид системы, угловой вид, вид спереди, вид сзади, вид сверху и изображение интегрированной платы X13DSF-A.

Применение

• Системы software-defined storage и высокоплотные all-flash хранилища.
• In-memory computing и задачи с повышенной интенсивностью обращения к данным.
• Data-intensive HPC и инфраструктуры высокой производительности.
• Private cloud и hybrid cloud-платформы.
• Решения NVMe over Fabrics.

Совместимость

Платформа рассчитана на работу с процессорами Intel Xeon Scalable 5th и 4th Generation для Socket E (LGA-4677). Поддерживаются DDR5 RDIMM и LRDIMM, PCIe 5.0 карты расширения, AIOM-модули с совместимостью OCP 3.0, а также накопители E3.S NVMe и M.2 NVMe/SATA. В качестве интегрированной платы указана Super X13DSF-A.

Монтаж и эксплуатация

Форм-фактор 2U rackmount и фронтальная загрузка накопителей подходят для установки в серверные стойки и последующего обслуживания без вывода системы из эксплуатации на длительное время. Конфигурация complete system only подразумевает использование собранной системы в составе стандартной серверной инфраструктуры. Поддержка AC power recovery и ACPI Power Management помогает интегрировать сервер в сценарии централизованного администрирования и управляемого включения после восстановления питания.

Комплектация

• Полностью собранная серверная система Supermicro SSG-221E-NE324R.
• Интегрированная плата Super X13DSF-A.
• Шасси CSE-236E3-R2K08P.

Логистические данные

• Высота: 89.8 mm.
• Ширина: 438.4 mm.
• Глубина: 789.9 mm.
• Вес брутто: 34.93 kg.
• Вес нетто: 24.95 kg.

Упаковка и маркировка

• Размер упаковки: 10" x 26.5" x 43.25".
• Маркировка SKU: SSG-221E-NE324R.
