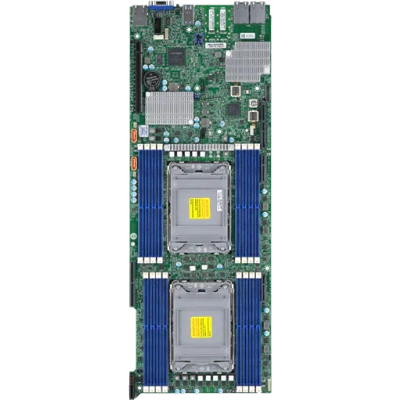

Сервер Supermicro SYS-220TP-HTTR

Основная информация о сервере Supermicro

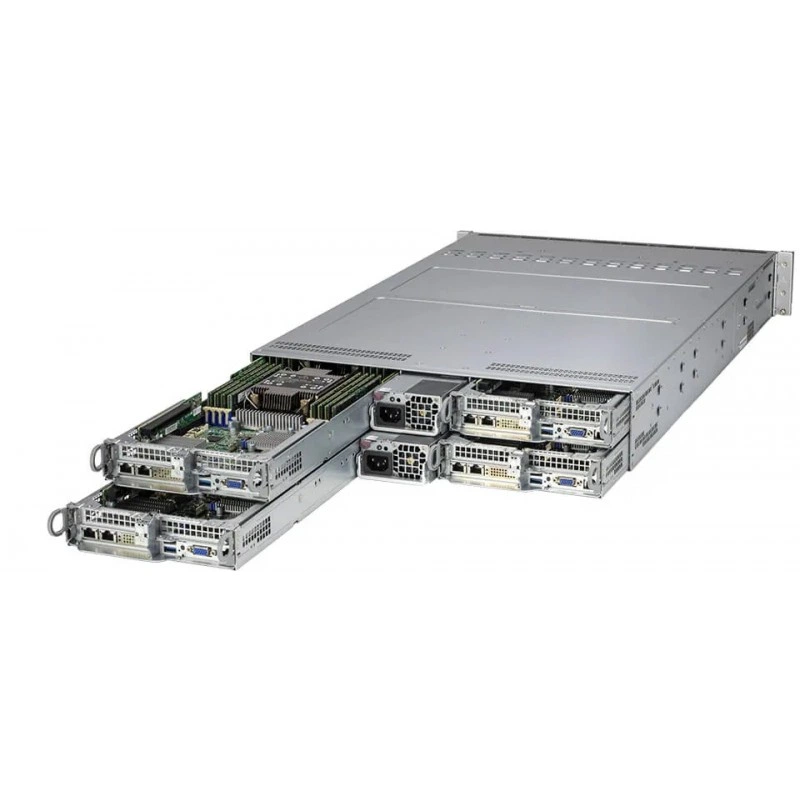

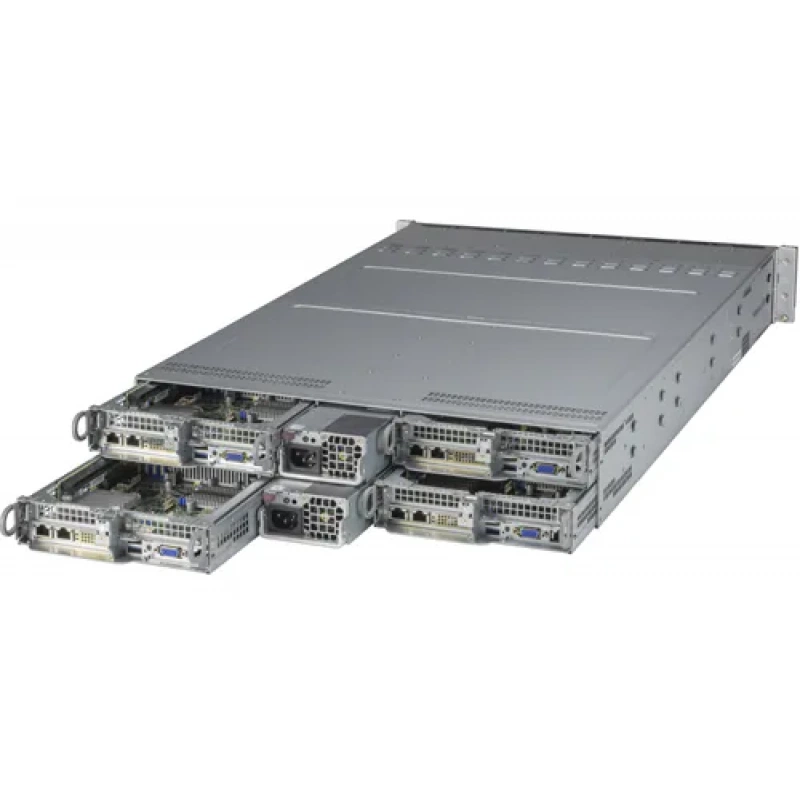

SuperServer SYS-220TP-HTTR - это 2U 4-node TwinPro серверная платформа Supermicro для высокоплотных вычислительных сценариев. В корпусе формата 2U размещены четыре горячеподключаемых узла, а для каждого узла предусмотрены собственные вычислительные и сетевые ресурсы. Платформа ориентирована на задачи high performance computing, hyper-converged infrastructure и big data / big science.

Функциональные возможности SYS-220TP-HTTR

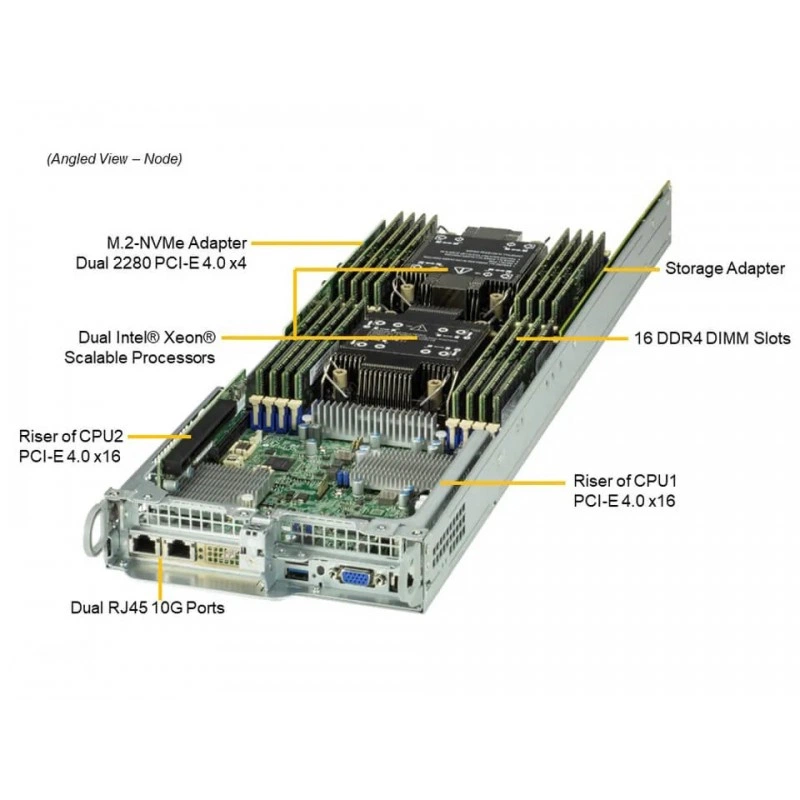

Система построена вокруг четырех независимых узлов, каждый из которых поддерживает двухсокетную конфигурацию на процессорах 3rd Gen Intel Xeon Scalable с разъемом LGA-4189. Поддерживаются до 32 ядер и 64 потоков на CPU, а также до 48 MB cache на процессор. Для воздушного охлаждения заявлена поддержка процессоров до 185 W TDP. В платформе применен чипсет Intel C621A.

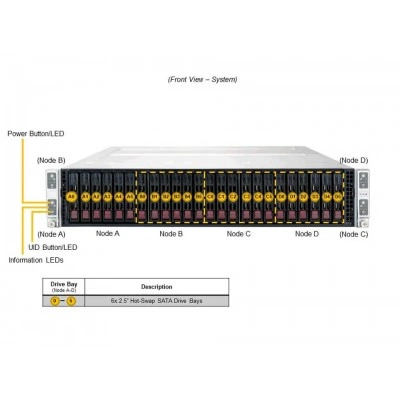

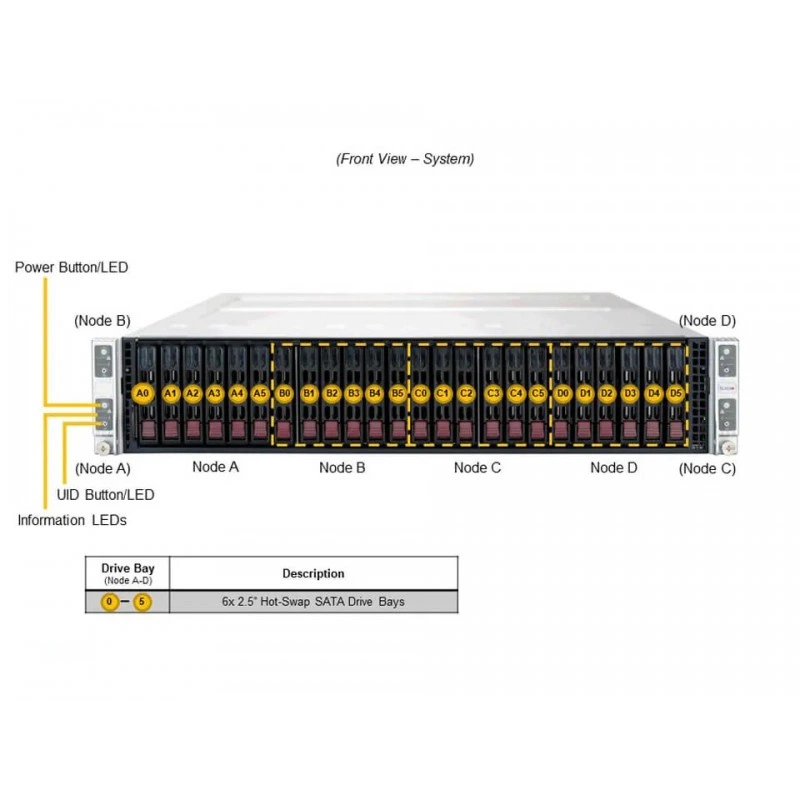

Каждый узел оснащен 16 слотами DIMM и поддерживает до 4 TB памяти 3DS ECC DDR4-3200 LRDIMM/RDIMM. Напряжение памяти составляет 1.2 V. Для хранения данных предусмотрены 6 горячезаменяемых 2.5-дюймовых SATA-отсеков на узел с поддержкой SATA 6 Gbps и RAID 0, 1, 5, 10. Дополнительно поддерживается установка M.2 адаптера с двумя NVMe накопителями формата до 22 x 80 mm.

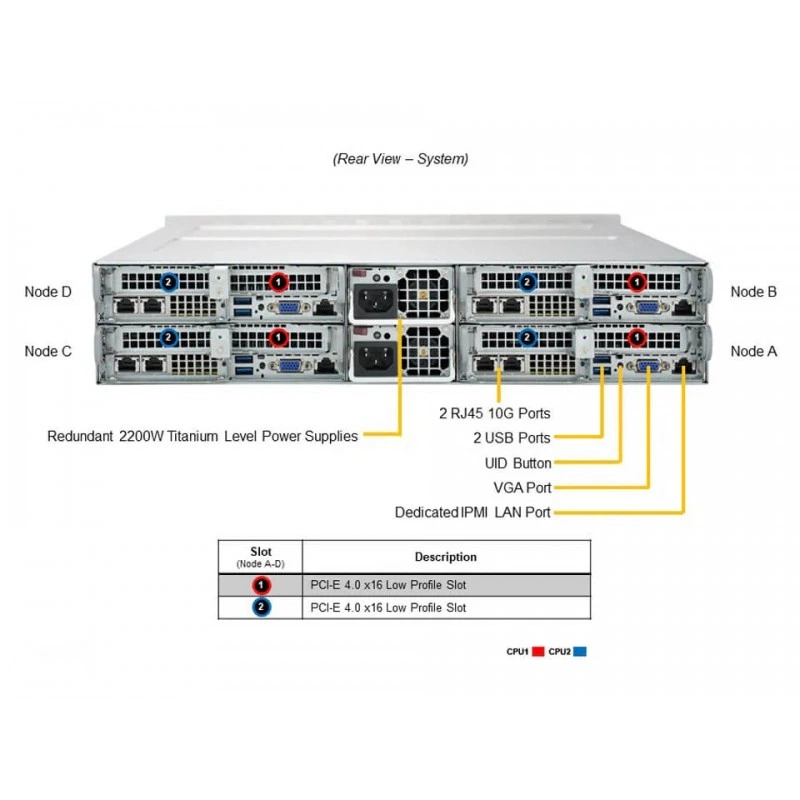

Сетевые возможности включают встроенный Intel X710 Dual Port 10GBase-T LAN на узел и отдельный выделенный 1 GbE BMC LAN-порт RJ45 для управления. Набор интерфейсов каждого узла дополняют 2 USB 3.0 порта на задней панели, VGA-порт и 2 порта SuperDOM. Платформа использует ASPEED AST2600 BMC и поддержку Root of Trust.

Технические особенности

Корпус выполнен в формате 2U Rackmount, модель шасси - CSV-217HQ+-R2K20BP4. Габариты системы составляют 3.47" x 17.25" x 28.75" (88 x 438 x 730 mm). Размеры транспортной упаковки - 10" x 24.5" x 45". Масса нетто - 72 lbs (32.7 kg), масса брутто - 90 lbs (40.9 kg). Доступное исполнение цвета: черная фронтальная панель и серебристый корпус.

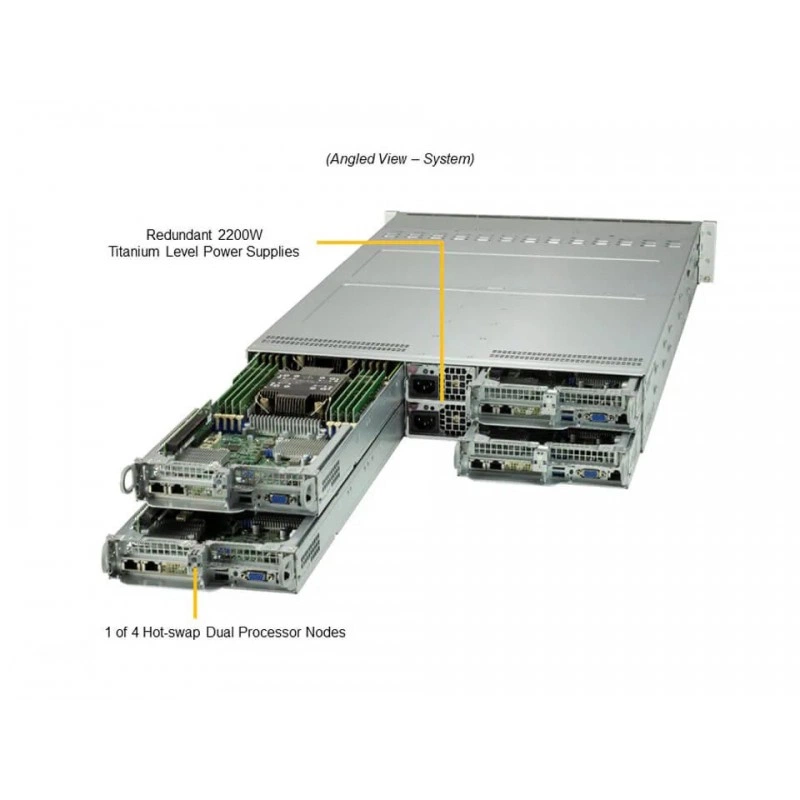

Система использует четыре 8 cm PWM вентилятора с контролем скорости и две резервируемые блоки питания по 2200 W с поддержкой PMBus. В BIOS применяется AMI 32 MB SPI Flash EEPROM. Поддерживаются функции power-on mode for AC power recovery, ACPI Power Management и ACPI/APM Power Management.

В области безопасности реализованы TPM 2.0, Silicon Root of Trust с соответствием NIST 800-193, cryptographically signed firmware, Secure Boot, secure firmware updates, automatic firmware recovery и system lockdown. Для мониторинга предусмотрены контроль CPU cores, chipset voltages, memory, тахометрический контроль вентиляторов, PWM fan connectors и температурный контроль CPU и шасси.

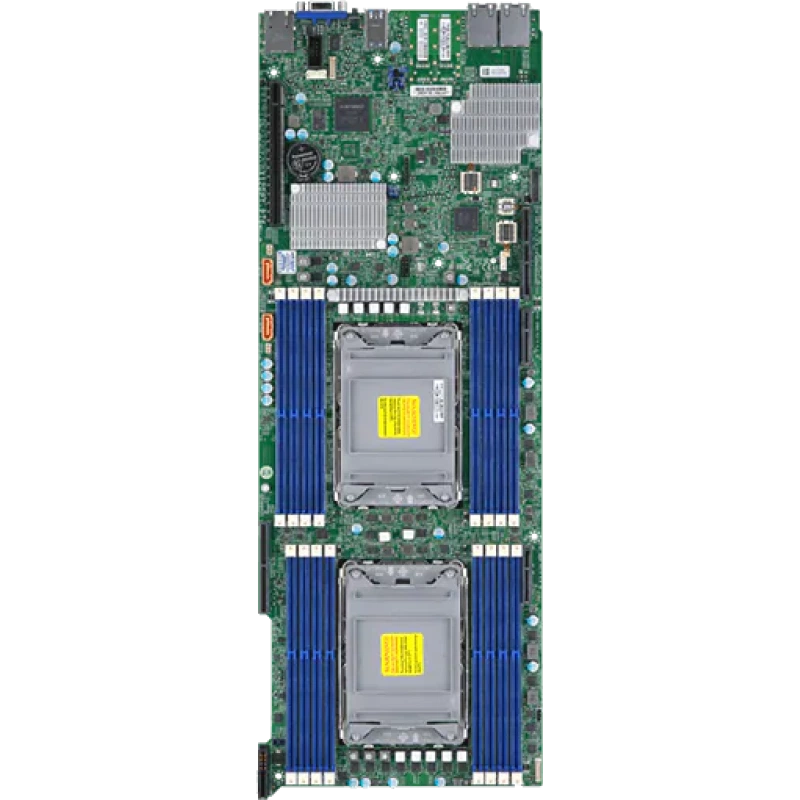

В поставочных и справочных данных указаны стандартные и опциональные позиции, включая Super X12DPT-PT6 motherboard, шасси CSV-217HQ+-R2K20BP4, rail set MCP-290-00053-0N, а также опциональные модули TPM и Intel VROC Premium / Standard. Для управления и обслуживания доступны SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, Supermicro SuperDoctor 5, Super Diagnostics Offline, Supermicro Thin-Agent Service и SuperServer Automation Assistant.

Применение

• высокопроизводительные вычисления;
• гиперконвергентная инфраструктура;
• big data и big science;
• серверные инсталляции с высокой плотностью размещения узлов;
• платформы с акцентом на сетевую производительность и резервирование питания.

Совместимость

• процессоры 3rd Gen Intel Xeon Scalable для LGA-4189;
• память DDR4-3200 ECC RDIMM / LRDIMM;
• M.2 adapter для поддержки до 2 NVMe накопителей 22 x 80 mm;
• опциональные модули TPM 2.0 / TPM 1.2;
• Intel VROC Premium и Intel VROC Standard;
• SuperCloud Composer, SSM, SUM, SD5, SDO, TAS, SAA.

Монтаж и эксплуатация

• 2U rackmount исполнение;
• четыре hot-pluggable узла в одном шасси;
• встроенные функции AC power recovery;
• воздушное охлаждение с 4 PWM вентиляторами на систему;
• ориентир на эксплуатацию в серверных стойках и дата-центрах.

Комплектация

• Super X12DPT-PT6 motherboard;
• 2U chassis CSV-217HQ+-R2K20BP4;
• rail set MCP-290-00053-0N;
• системные компоненты для 4-узловой платформы TwinPro.

Упаковка и маркировка

• размер упаковки: 10" x 24.5" x 45";
• масса брутто: 90 lbs (40.9 kg);
• масса нетто: 72 lbs (32.7 kg).
