Сервер Supermicro SSG-1129P-ACR10N4L (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperStorage SSG-1129P-ACR10N4L - это 1U rackmount серверная платформа серии MegaDC, рассчитанная на задачи гиперскейл-центров обработки данных, front-end серверов, корпоративной инфраструктуры, scale-out NAS, объектного хранения и других сценариев, где важны плотность размещения, вычислительная емкость и хранение данных. Платформа построена на встроенной материнской плате Super X11DPD-M25 и использует шасси 1U с черным исполнением корпуса.

Конструкция ориентирована на работу с двумя процессорами Intel Xeon Scalable и поддерживает серверную память DDR4 ECC RDIMM/LRDIMM. В составе решения предусмотрены дисковые отсеки hot-swap, аппаратные средства управления и мониторинга, сетевые интерфейсы 25GbE, а также резервируемые блоки питания с высоким КПД.

Функциональные возможности SSG-1129P-ACR10N4L

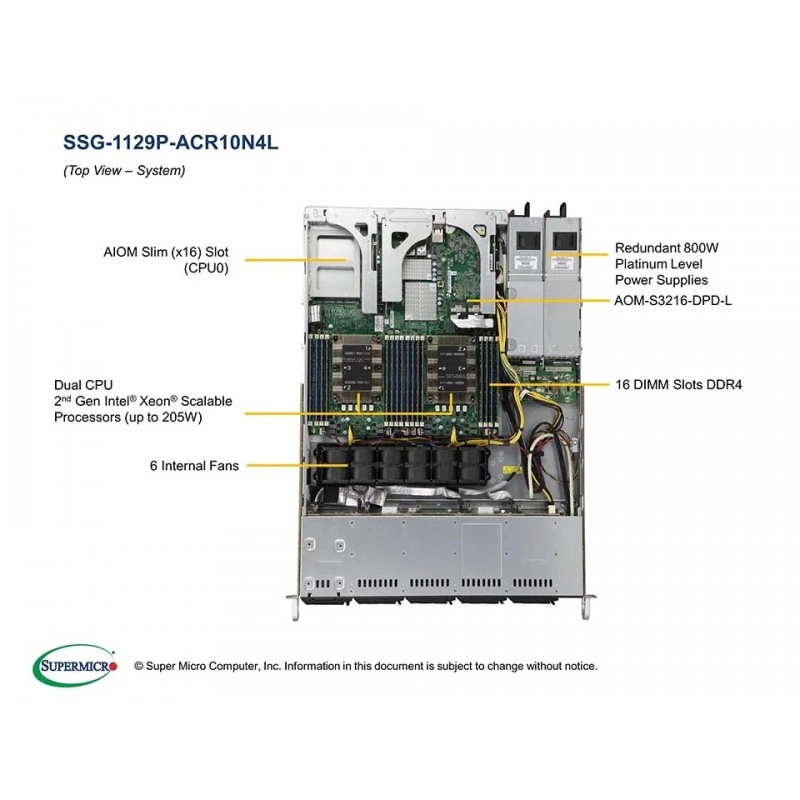

Платформа поддерживает установку двух процессоров в исполнении Dual Socket P (LGA 3647), включая семейства Intel Xeon Scalable и Intel 2nd Gen Xeon Scalable. Заявлена поддержка TDP процессора до 205 Вт, а для корректной работы процессоров 2nd Gen Intel Xeon Scalable требуется BIOS версии 3.2 или выше. Для памяти предусмотрено 16 слотов DIMM и поддержка до 3 ТБ памяти 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM, а также Intel Optane DCPMM.

Сервер оснащен интегрированным контроллером Intel C621, поддержкой SATA3 6Gbps с RAID 0/1/5/10, а также контроллером сети Mellanox ConnectX-4 LX EN 25GbE. Для удаленного управления реализованы IPMI 2.0, виртуальные носители, KVM-over-LAN, интеллектуальный мониторинг и набор фирменных средств администрирования Supermicro. Система использует AMI 32Mb SPI Flash ROM в качестве BIOS и поддерживает ACPI/APM power management.

Технические особенности

• Форм-фактор: 1U Rackmount.
• Размеры шасси: 17.2" (437 мм) по ширине, 1.7" (43 мм) по высоте и 23.5" (597 мм) по глубине.
• Масса: 34 lbs (15.6 kg) брутто и 23.5 lbs (10.6 kg) нетто.
• Цвет корпуса: черный.
• Четыре PCI-E 3.0 слота/подключения: 1 x16 для HBA Add-on-Module, 1 x16 left riser, 1 x8 right riser и 1 x16 для AIOM.

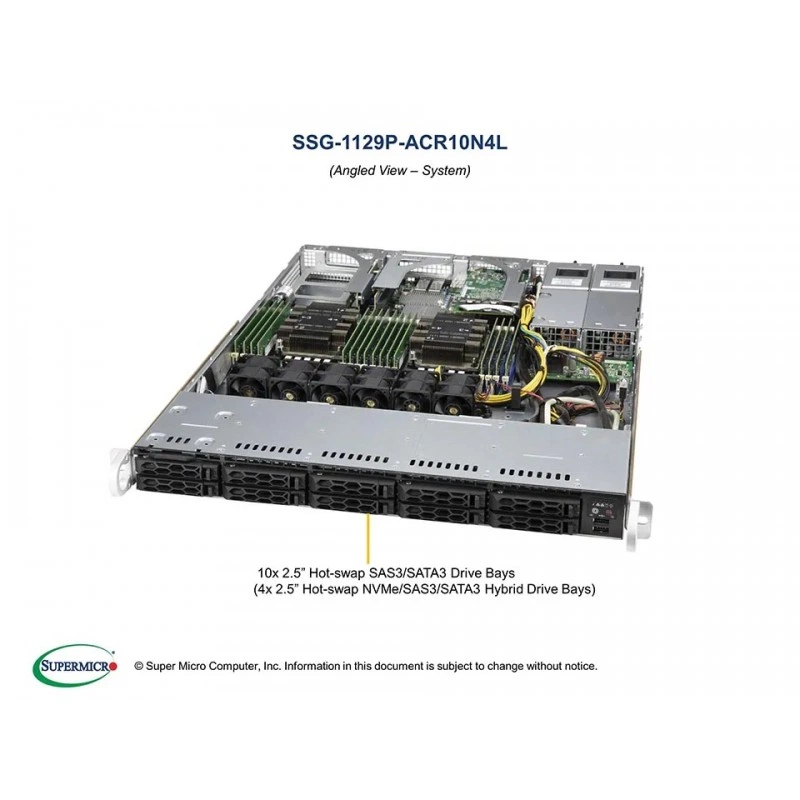

• 10 hot-swap отсеков 2.5" SAS3/SATA3 HDD, из них 4 гибридных порта NVMe/SAS3/SATA3.
• Backplane: NVMe/SAS/SATA Backplane.
• Охлаждение: 6 вентиляторов 40x40x56 мм с counter-rotation и PWM.
• Питание: 800W redundant power supplies with PMBus, Platinum Certified.
• Диапазоны входного питания: 100 - 127 Vac, 200 - 240 Vac, 230 - 240 Vdc; частота 50-60 Hz.
• Выход +12V: максимум 62.5A при 100-127 Vac и 66.6A при 200-240 Vac / 230-240 Vdc.

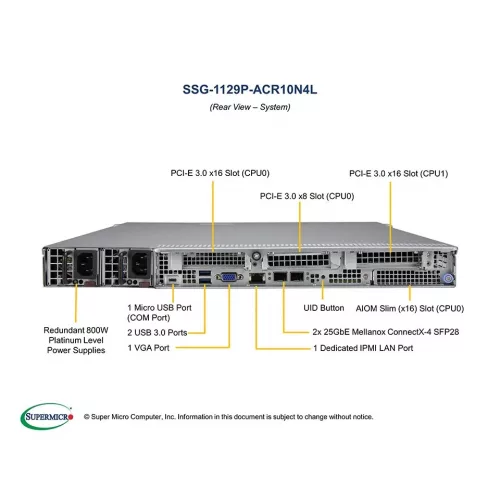

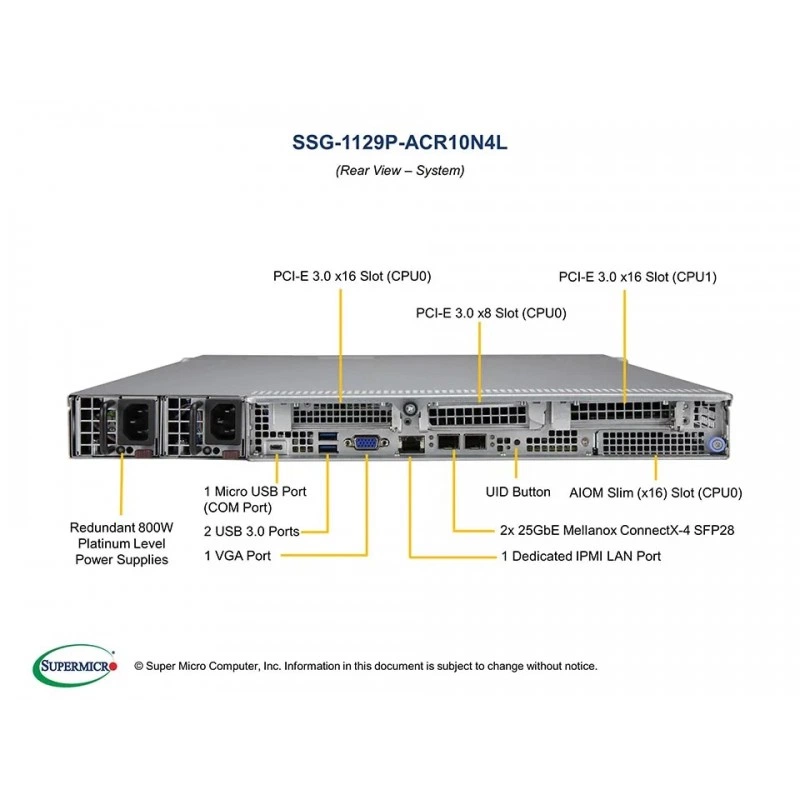

• Потребительские интерфейсы: 2 x 25G SFP28 LAN, 1 RJ45 dedicated IPMI LAN, 2 USB 2.0 спереди через header, 2 USB 3.0 сзади, 1 VGA, 1 Micro USB (COM Port), TPM 2.0 header.

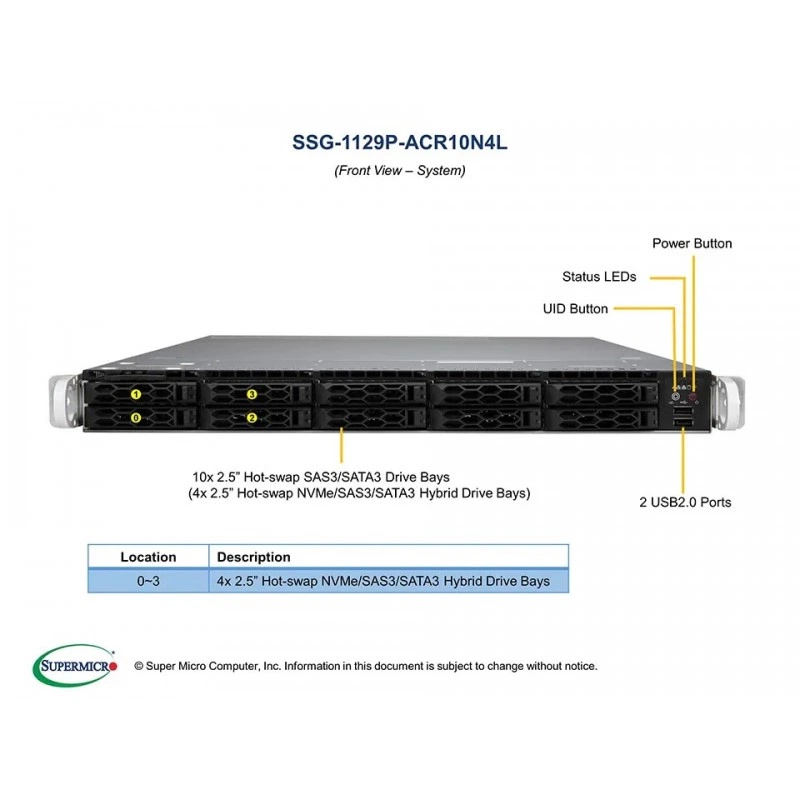

• Фронтальная панель: кнопки Power On/Off и UID, индикаторы питания, активности HDD, сетевой активности и UID.
• Системные и эксплуатационные параметры: RoHS compliant, рабочая температура 10°C ~ 35°C, нерабочая температура -40°C ~ 60°C, рабочая влажность 8% ~ 90% без конденсации, нерабочая влажность 5% ~ 95% без конденсации.

Применение

• Гиперскейл дата-центры и инфраструктурные узлы.
• Front-end серверы корпоративного уровня.
• Хранилища scale-out NAS и объектные системы хранения.
• Инфраструктурные серверы для задач с высокой плотностью размещения.

Совместимость

• Материнская плата: Super X11DPD-M25.
• Процессорный сокет: Dual Socket P (LGA 3647).
• Поддерживаемые процессоры: Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable.
• Память: ECC DDR4 RDIMM/LRDIMM, 3DS ECC DDR4-2933 MHz, Intel Optane DCPMM.
• Диски: SAS3, SATA3, NVMe.
• Дополнительные опции: tested M.2 list, manuals, quick reference guides и совместимые сетевые карты/контроллеры из фирменных матриц.

Монтаж и эксплуатация

Платформа предназначена для установки в стойку в формате 1U и поставляется с комплектом направляющих quick/quick для 1U корпуса шириной 17.2". В составе решения предусмотрены front control board, thermal sensor board, кабели питания и внутренние кабели подключения. Конструкция рассчитана на серверную эксплуатацию с резервированием питания и контролем температуры, оборотов вентиляторов и состояния узлов.

Комплектация

• Материнская плата MBD-X11DPD-M25.
• Шасси CSE-LB16TS-R804AMP.
• Адаптер AOM-S3216-DPD-L-P.
• Backplane BPN-SAS3-LB16A-N10.
• 2 блока питания PWS-804P-1R.
• 6 вентиляторов FAN-0141L4.
• Комплект направляющих MCP-290-00063-0N.
• Front panel board FPB-FP116 и thermal sensor board FPB-TMP-004.
• 10 лотков MCP-220-00188-0B.
• Кабели CBL-PWCD-0174-IS, CBL-PWEX-1077, CBL-SAST-0901, CBL-SAST-0902, CBL-0335L.
• Riser card RSC-AOM-X6, RSC-PR-6-X2 и RSC-X-6G4.
• Радиаторы SNK-P0067PS.

Упаковка и маркировка

• Артикул товара: SSG-1129P-ACR10N4L.
• Исполнение: Black.
• Платформа относится к линейке MegaDC и SuperStorage.
