Сервер хранения Supermicro SSG-542B-E1CR36H (СУПЕРМИКРО)

Артикул: SSG-542B-E1CR36H

Сервер хранения Supermicro SSG-542B-E1CR36H (СУПЕРМИКРО)

от687 000 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о сервере хранения Supermicro

Supermicro SSG-542B-E1CR36H - это 4U rackmount storage server для задач хранения данных и корпоративных вычислений. Платформа ориентирована на построение систем iSCSI SAN, баз данных, корпоративных приложений и appliance-optimized storage building blocks. В основе решения используется интегрированная плата Super X14SBI-TF, а конструкция chassis рассчитана на размещение большого числа накопителей и работу в серверной среде с высокими требованиями к надежности и производительности.

Функциональные возможности SSG-542B-E1CR36H

Модель поддерживает аппаратный RAID на базе Broadcom SAS3916, 36 hot-swap 3.5" отсеков SAS/SATA, а также PCIe 5.0. Система рассчитана на один процессор Intel Xeon 6700/6500 series с P-cores или 6700 series с E-cores, поддерживает конфигурации с TDP до 350 W и обеспечивает плотное размещение памяти DDR5 ECC Registered. Для подключения предусмотрены 2 сетевых порта 10GbE и отдельный 1GbE порт для BMC. Платформа также включает интерфейсы USB, VGA, COM и TPM header, что удобно для администрирования и сервисного доступа.

Поддерживаются функции RAID 0/1/5/6/10/50/60 для SAS и RAID 0/1 для NVMe с использованием Intel VROC RAID key. Для мониторинга и управления реализованы возможности BMC, аппаратные средства защиты, secure boot, secure firmware updates, automatic firmware recovery, system lockdown и runtime BMC protections.

Технические особенности

Форм-фактор: 4U Rackmount.

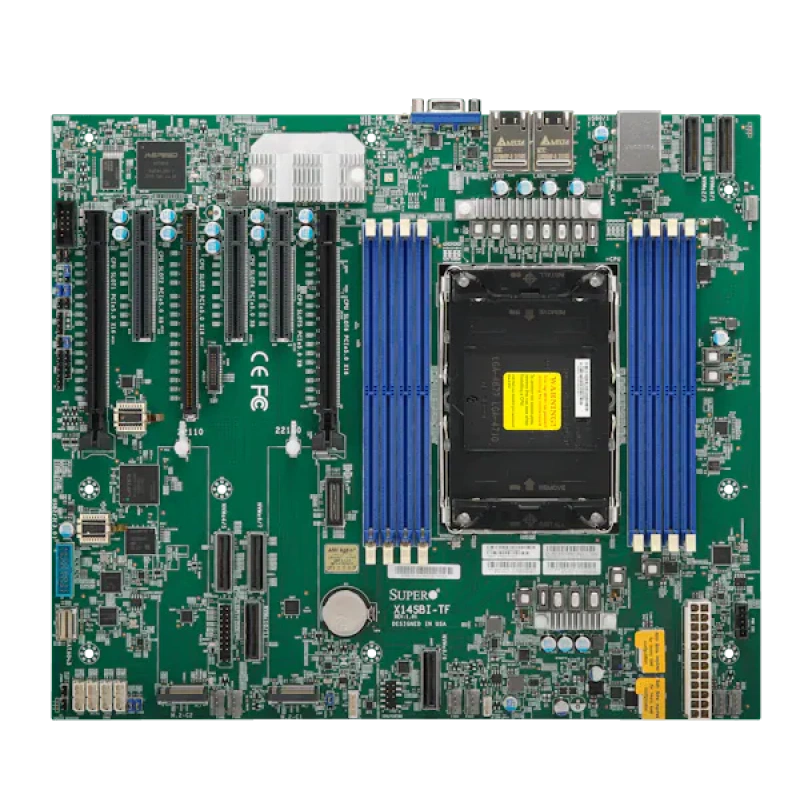

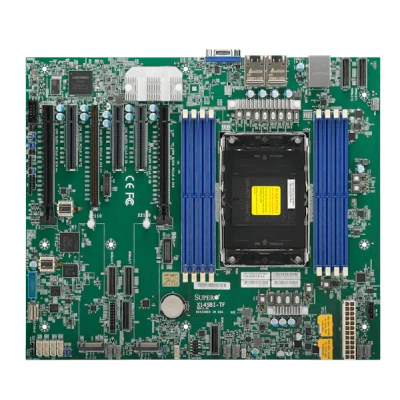

Материнская плата: Super X14SBI-TF.
Процессор: один Socket E2 (LGA-4710).
Поддержка CPU: Intel Xeon 6700/6500 series с P-cores или 6700 series с E-cores.
Предел мощности процессора: до 350 W TDP, воздушное охлаждение.
Память: 8 DIMM slots, 8 channels, до 2 TB DDR5-6400 MT/s ECC RDIMM.
Напряжение памяти: 1.1 V.
Накопители: 4 x SlimSAS, SAS 12 Gbps через Broadcom 3916, NVMe с поддержкой RAID 0/1, 36 hot-swap 3.5" bays и 2 rear 2.5" bays.
Сетевые возможности: 2 x RJ45 10GbE Intel X550 и 1 x RJ45 1GbE dedicated BMC LAN port.
Интерфейсы: 2 x USB 3.2 Gen1 header, 2 x USB 3.2 Gen1 rear, 1 x VGA, 1 x COM header, 1 x TPM header.
BIOS: AMI 64MB UEFI, ACPI 6.5, SMBIOS 3.7 or later, UEFI 2.9.
Питание: 2 x 1600 W redundant titanium level hot-plug power supplies.
Безопасность: TPM 2.0, Silicon Root of Trust, NIST 800-193 compliance.
Габариты chassis: высота 7", ширина 17.2", глубина 27.5".
Модель chassis: CSE-847BTS-R1K68LPBP5.

Применение

Платформа подходит для корпоративных хранилищ, iSCSI SAN, обработки и хранения данных, корпоративных баз данных, а также для универсальных вычислительных задач в дата-центре. Конфигурация с большим числом hot-swap отсеков и аппаратным RAID удобна для систем, где требуется высокая плотность дисков, отказоустойчивость и сервисное обслуживание без длительного простоя.

Совместимость

Совместима с процессорами Intel Xeon 6700/6500 series.
Поддерживает DDR5 RDIMM ECC.
Использует материнскую плату Super X14SBI-TF.
Поддерживает SuperCloud Composer, Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS) и SuperServer Automation Assistant (SAA).

Монтаж и эксплуатация

Корпус рассчитан на монтаж в стойку в формате 4U.
Используются hot-swap отсеки для быстрого обслуживания накопителей.
Поддерживается воздушное охлаждение процессора.
Для диагностики и сервисного доступа предусмотрены порты USB, VGA и COM.

Ограничения и условия использования

Поддержка CPU ограничена значением до 350 W TDP.
Для NVMe RAID 0/1 требуется Intel VROC RAID key.
Часть PCIe слотов занята стандартным контроллером и JBOD module.

Комплектация

Базовая система SSG-542B-E1CR36H с интегрированной платой Super X14SBI-TF.
Корпус CSE-847BTS-R1K68LPBP5.
Платформа с поддержкой hot-swap дисковых отсеков и redundant power supplies.

Логистические данные

Размеры корпуса: 7" x 17.2" x 27.5".
Используются 2 x 1600 W redundant titanium level hot-plug power supplies.

Упаковка и маркировка

Основной идентификатор товара: SSG-542B-E1CR36H.
Обозначение платформы и chassis сохранено в заводской маркировке.

Эксплуатационные параметры

Поддержка мониторинга CPU, chipset voltages и memory.
Мониторинг вентиляторов с tachometer monitoring и PWM fan connectors.
Контроль температуры CPU и среды chassis, поддержка PECI и CPU thermal trip.

Технические характеристики SSG-542B-E1CR36H

Идентификаторы

SKU: SSG-542B-E1CR36H
Артикул производителя: SSG-542B-E1CR36H

Бренд: Supermicro
Модель: SSG-542B-E1CR36H

Мониторинг и индикация

Мониторинг CPU: 8 Phase-switching voltage regulator, monitors CPU cores, chipset voltages, memory

Мониторинг температуры: CPU thermal trip support, monitoring for CPU and chassis environment, PECI

Назначение и классификация

Назначение: Big Data & Analytics, Data Lake, HPC and AI/ML Workloads, Telco & Cloud Service Providers, Financial Services & Healthcare Image Archives, Content Repositories, Government Data Protection
Серия: SuperServer / Gold Series

Тип товара: Сервер хранения

Накопители и хранение данных

Контроллер SAS: Broadcom 3916, 12 Гбит/с
Контроллер SATA: 4 x SlimSAS
Общее число NVMe портов: До 10

Отсеки накопителей: 36 hot-swap 3.5" bays + 2 rear 2.5" bays
Поддержка NVMe: Да, RAID 0/1 support with Intel VROC RAID key required
Поддержка RAID SAS: 0/1/5/6/10/50/60

Оперативная память

Количество каналов памяти: 8 каналов
Максимальный объем памяти: до 2 ТБ
Напряжение памяти: 1.1 В
Объем памяти: До 2 ТБ DDR5-6400MT/s ECC RDIMM

Слоты памяти: 8 DIMM
Тип памяти: DDR5 RDIMM ECC
Частота памяти: 6400 MT/s

Охлаждение и вентиляция

Мониторинг вентиляторов: Fans with tachometer monitoring, PWM fan connectors, status monitor for speed control

Питание

Мощность БП: 2 x 1600 Вт redundant (1+1), Titanium Level, 96%, hot-plug

Управление питанием: ACPI/APM Power Management

Подключение и интерфейсы

USB: 2 x USB 3.0 ports (rear)
Видео: 1 VGA port

Последовательный порт: 1 x COM header

Процессорная подсистема

Количество ядер и потоков: P-cores: up to 86C/172T, E-cores: up to 144C/144T
Кэш процессора: P-cores up to 336 MB, E-cores up to 108 MB
Максимальное количество ядер: До 86C/172T для P-cores, до 144C/144T для E-cores
Максимальный TDP: До 350 Вт

Ограничение по TDP CPU: до 350 Вт
Поддерживаемые процессоры: Intel Xeon 6700/6500 series processors with P-cores or 6700 series processors with E-cores
Сокет процессора: Single Socket E2 (LGA-4710)

Размеры и физические параметры

Высота: 7"
Габариты: 7" x 17, 2" x 27, 5"
Габариты корпуса: 7" x 17.2" x 27.5"
Глубина: 27.5"

Корпус: CSE-847BTS-R1K68LPBP5
Модель шасси: CSE-847BTS-R1K68LPBP5
Форм-фактор: 4U Rackmount
Ширина: 17.2"

Сертификация и стандарты

TPM: 1 x TPM header, TPM 2.0
TPM Header: 1 x TPM header
Аппаратная защита: TPM 2.0, Silicon Root of Trust, NIST 800-193 compliant

Защита и безопасность: Silicon Root of Trust, NIST 800-193 compliant, cryptographically signed firmware, Secure Boot, secure firmware updates, automatic firmware recovery, remote attestation, runtime BMC protections, system lockdown
Защитные функции: Cryptographically Signed Firmware, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery, System Lockdown, Runtime BMC Protections, Supply Chain Security: Remote Attestation
Поддержка совместимости/сертификации: SuperCloud Composer, Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA)

Сеть и интерфейсы

Контроллер Ethernet: Intel X550

Сетевые интерфейсы: 2 x RJ-45 10 Гбит/с, 1 x RJ-45 1 Гбит/с BMC

Совместимость

Материнская плата: Super X14SBI-TF

Управление и удаленный доступ

BIOS: AMI 64MB UEFI
ПО управления: SuperCloud Composer, Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA)

Стандарты BIOS: ACPI 6.5, SMBIOS 3.7 or later, UEFI 2.9

Документация SSG-542B-E1CR36H

Отзывы о товаре

eastwind05.02.2025

5/5

Сервер хранения Supermicro SSG-542B-E1CR36H использовали для корпоративные данные, где нужен был нормальный запас по дискам и аппаратный RAID. После установки массив собрали без лишней суеты, а дальше система пошла под базу и iSCSI. За счет 36 отсеков место для роста еще осталось, и это удобно, когда проект не стоит на месте. Работает ровно, без лишних вопросов к обслуживанию.

Плюсы товара

хорошая производительность

0 0

Вопросы о товаре

Как не ошибиться при выборе режима RAID для SAS и NVMe, если в системе есть и то, и другое?

Для SAS поддерживаются аппаратные RAID уровни 0/1/5/6/10/50/60, а для NVMe RAID указаны RAID 0/1 и требуется Intel VROC RAID key. Перед заказом схемы хранения определите, какие тома будут на SAS, а какие — на NVMe, и учтите необходимость VROC ключа для NVMe.

Какие ограничения по вычислительной части и охлаждению могут повлиять на стабильность под нагрузкой?

Процессоры ограничены TDP до 350 Вт (воздушное охлаждение). Также в системе используется один сокет и конфигурация памяти DDR5 ECC RDIMM до 2 ТБ. Если планируется длительная высокая нагрузка, важно выбирать CPU/профиль использования с учетом верхнего порога TDP.

Как планировать подключение к сети для данных и отдельно для управления через BMC?

Предусмотрены 2 сетевых порта 10GbE для сетевого трафика и отдельный 1GbE порт для BMC. Это означает, что доступ к управлению и мониторингу будет идти через BMC LAN, а клиентский трафик — через 10GbE.

Какие ожидания по сервисопригодности и обслуживанию стоит сформировать, если вам критично сокращение простоя?

В конструкции заявлены hot-swap 36 отсеков 3.5" SAS/SATA и hot-swap доступность на стороне отсеков накопителей, а также реализованы мониторинг и управление через BMC и ПО Supermicro. Это помогает обслуживать дисковую подсистему без длительного остановки и быстрее диагностировать проблемы.

Какие требования по выбору админ-инструментов и безопасности стоит учитывать для корпоративной эксплуатации?

Заявлены функции secure boot/secure firmware updates/automatic firmware recovery/system lockdown и runtime BMC protections, а также TPM 2.0 и Silicon Root of Trust (NIST 800-193 где указано). Для управления предусмотрены инструменты Supermicro (SuperCloud Composer, SSM, SDO, TAS, SAA), что упрощает стандартизацию процессов обновлений и обслуживания.
