Сервер SuperServer SYS-120H-TNR Supermicro SYS-120H-TNR

Основная информация о сервере Supermicro

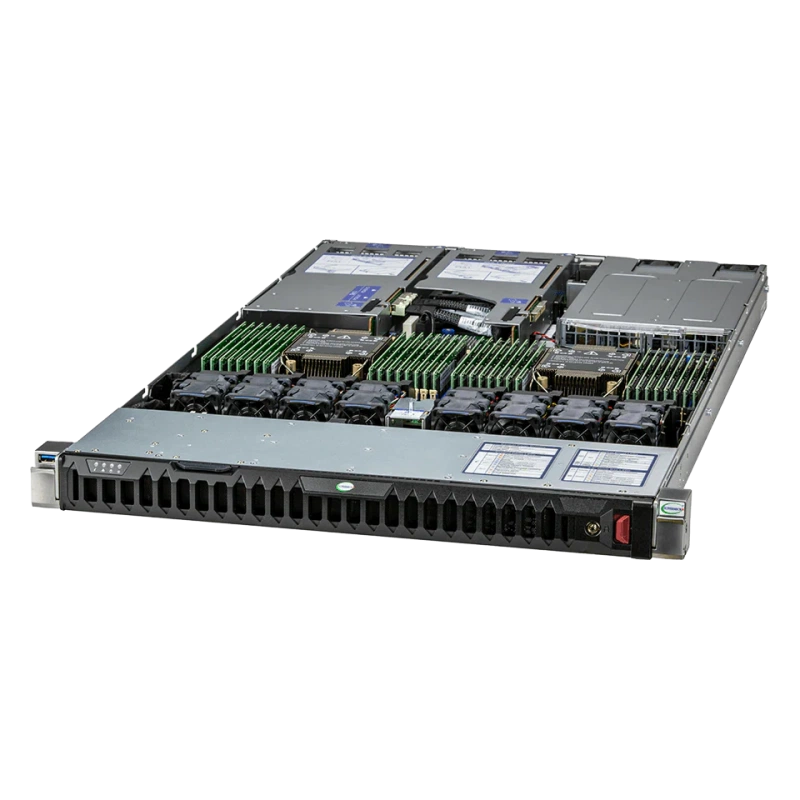

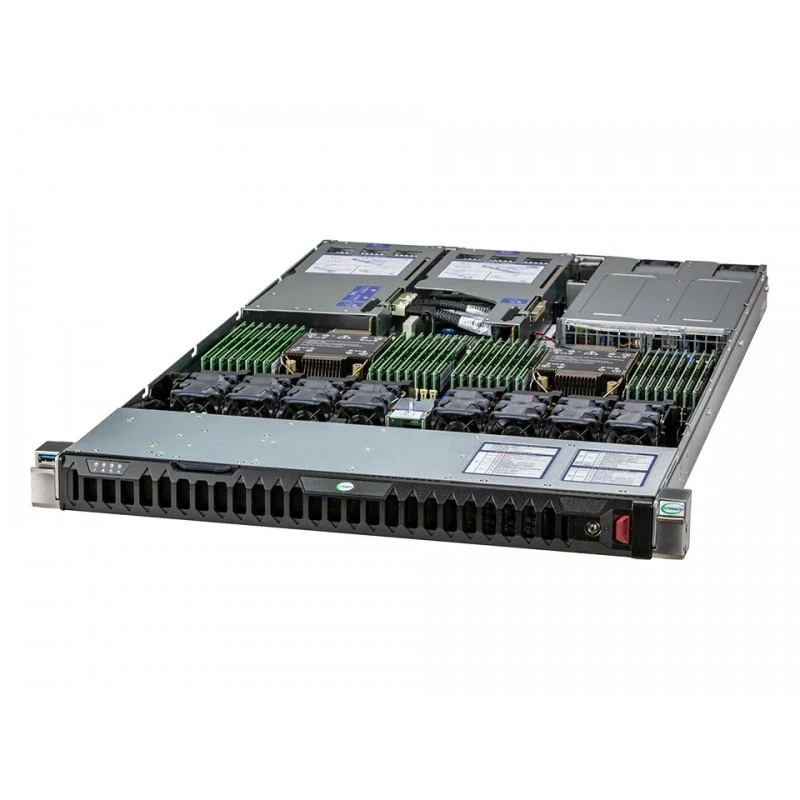

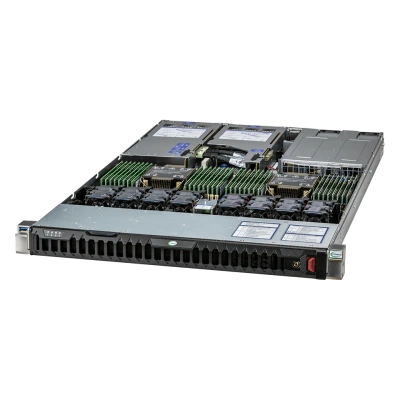

SuperServer SYS-120H-TNR - это 1U rackmount-сервер семейства Hyper от Supermicro, рассчитанный на высокую плотность вычислений, хранение данных NVMe/SAS/SATA и использование в корпоративных и инфраструктурных сценариях. Платформа собрана вокруг интегрированной материнской платы Super X12DHM-6 и ориентирована на задачи виртуализации, программно-определяемого хранения, AI inference, машинного обучения, облачных вычислений и enterprise-среды.

Корпус выполнен в форм-факторе 1U Rackmount и относится к complete system only: система поставляется только в полностью собранном виде. Для сохранения качества и целостности производитель указывает минимальные требования к конфигурации: не менее 2 процессоров, 4 модулей DIMM, 1 сетевого адаптера и 1 накопителя. Такое исполнение подходит для развертывания в стойке, где важны плотность, производительность и возможность гибкой конфигурации по подсистемам хранения и сети.

Функциональные возможности SYS-120H-TNR

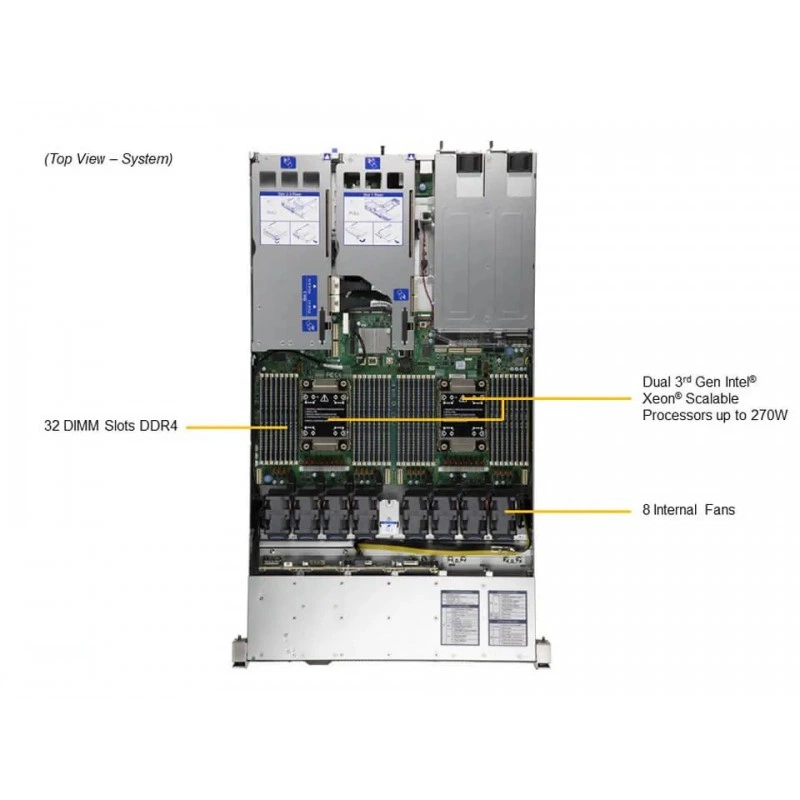

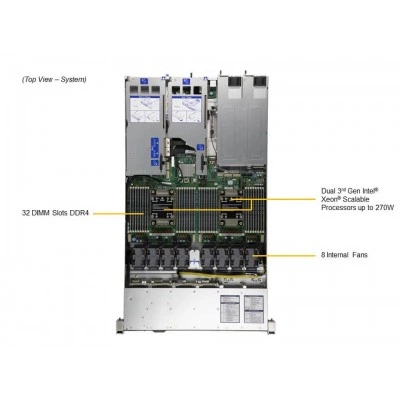

Сервер построен на двухсокетной платформе с разъемом LGA-4189 и поддерживает процессоры Intel Xeon Scalable 3-го поколения. Платформа рассчитана на установку до 40 ядер / 80 потоков на CPU и TDP до 270 Вт при воздушном охлаждении. Это позволяет использовать систему в нагрузках, где требуется сочетание вычислительной плотности и расширяемости.

• Поддержка до 2 двухширинных GPU или ускорителей.
• 32 слота DIMM с поддержкой ECC DDR4 3200/2933/2666 MT/s.
• Поддержка Intel Optane Persistent Memory 200 series.
• До 8 ТБ DRAM в конфигурации 2DPC.
• Поддержка до 8 ТБ Intel Optane PMem, либо до 12 ТБ суммарно с DRAM.
• 3 слота PCIe 4.0 x16 для плат расширения и ускорителей.
• 1 слот AIOM networking, совместимый с OCP NIC 3.0.
• Встроенные возможности RAID 0/1/5/10 для SATA и NVMe при наличии необходимых ключей и опций.
• До 8 hot-swap вентиляторов с контролем скорости.

Технические особенности

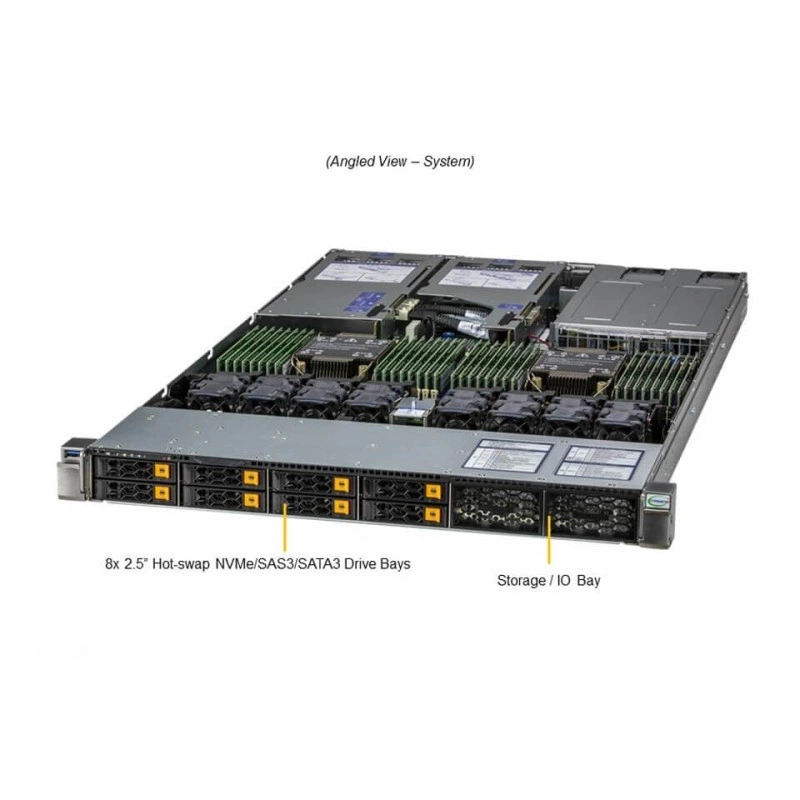

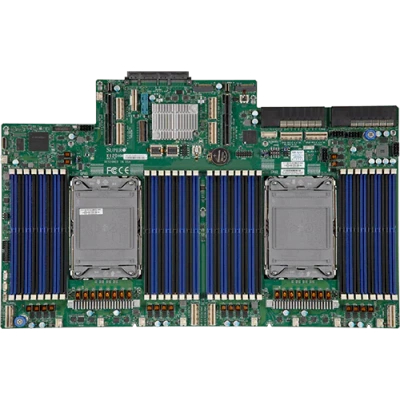

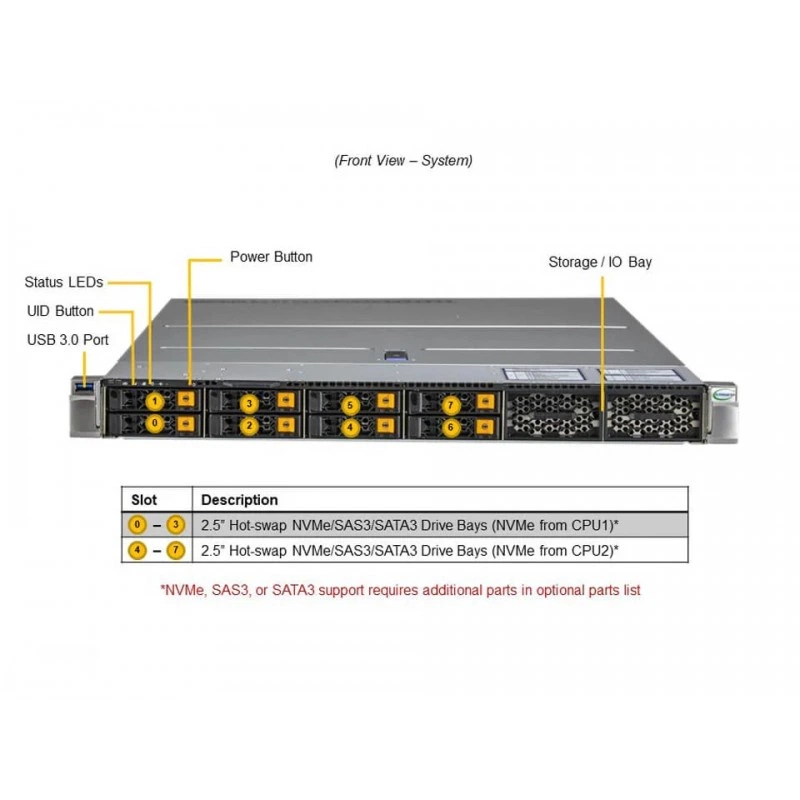

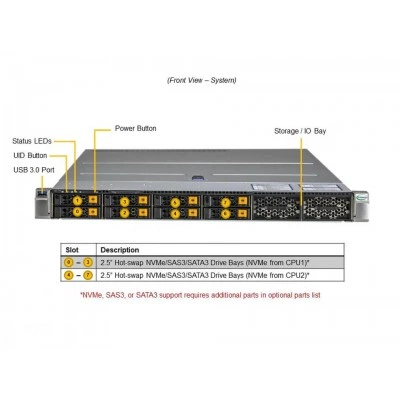

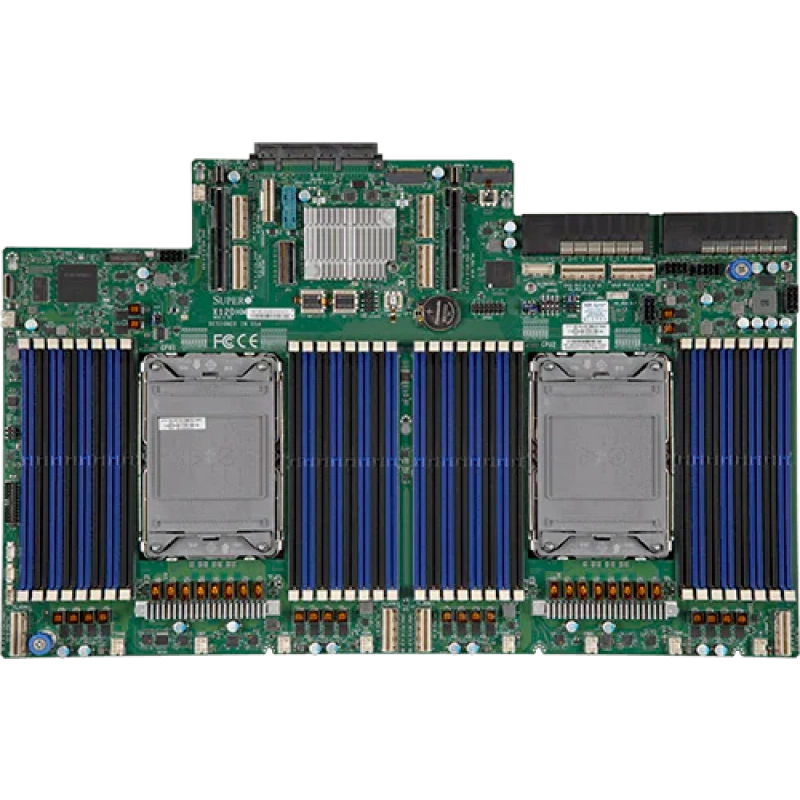

Система использует плату X12DHM-6 и поддерживает широкий набор конфигураций по накопителям, сети и обслуживанию. В базовой конфигурации предусмотрено 8 фронтальных hot-swap отсеков 2.5" для NVMe/SAS/SATA. В зависимости от комплектации возможен вариант с 12 отсеками. Также предусмотрены 2 внутренних слота M.2 NVMe/SATA формата M-key 2280/22110.

• Процессорная подсистема: Dual Socket P+ (LGA-4189), Intel Xeon Scalable 3rd Gen.
• Оперативная память: 32 DIMM, ECC DDR4, 1.2 V.
• Накопители: SATA 6 Gbps, NVMe, RAID 0/1/5/10.
• Сеть: варианты от 1 GbE до 100 GbE, включая Intel I350-AM2, I350-AM4, X550-AT2, X710-BM2, XL710-BM1, X710-TM4, Broadcom BCM57414 и BCM57508.

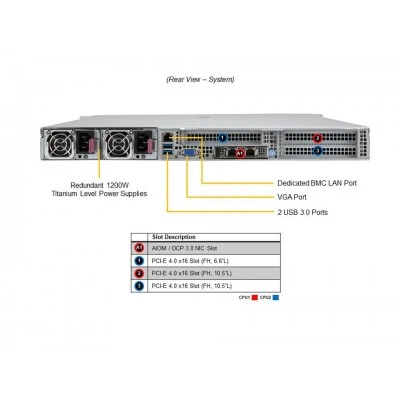

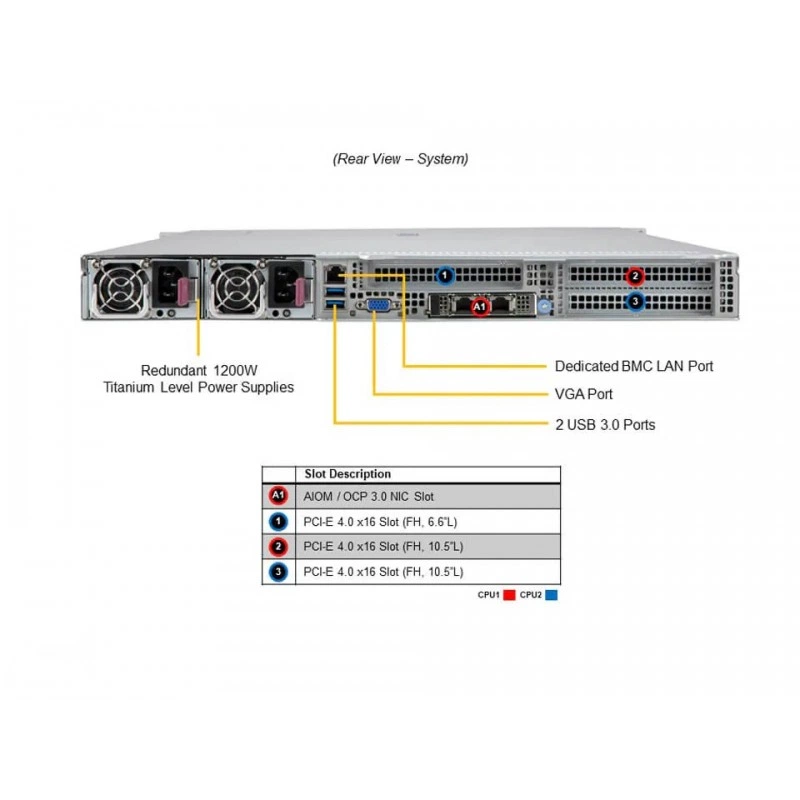

• Интерфейсы ввода-вывода: 1 RJ45 1 GbE dedicated BMC LAN, 2 USB 3.0 сзади и 1 USB 3.0 спереди, 1 VGA.
• BIOS: AMI 256 MB SPI Flash.
• Управление: SuperCloud Composer, SSM, SUM, SD5, SDO, TAS и SAA.
• Безопасность: TPM 2.0, Silicon Root of Trust по NIST 800-193, Secure Boot, signed firmware, secure updates, automatic firmware recovery, system lockdown.
• Контроль состояния: мониторинг CPU, температур, вентиляторов и напряжений.
• Питание: 2x 1200 W redundant Titanium hot-plug PSU; указаны также рабочие диапазоны 100-127 Vac и 200-240 Vac.
• Габариты шасси: 437 x 43 x 747 мм; упаковка: 605 x 206 x 1032 мм.
• Эксплуатация: 10 °C до 35 °C, влажность 8% до 80% без конденсации.

Применение

SYS-120H-TNR применяют в серверных стойках и центрах обработки данных для виртуализации, программно-определяемого хранения, облачных вычислений, enterprise-нагрузок, AI inference и машинного обучения. Платформа подходит для сценариев, где требуется сочетание вычислительной плотности, гибкости по сетевым интерфейсам, ускорителям, подсистеме хранения и средствам удаленного администрирования.

Совместимость

Сервер совместим с расширяемой экосистемой Supermicro для Hyper-платформы. В конфигурациях могут использоваться дополнительные RAID-ключи Intel VROC, AIOM-сетевые карты, AOC-адаптеры, модули TPM, комплектующие для кабель-менеджмента, рельсы и опции по отсекам накопителей. Производитель также указывает совместимость с OCP NIC 3.0 для сетевого слота AIOM.

Монтаж и эксплуатация

Платформа выполнена в 1U rackmount-формате и рассчитана на установку в стойку. Для системы предусмотрены горячая замена накопителей, hot-plug источники питания и вентиляторы с тахометрическим контролем. Такой набор упрощает обслуживание в дата-центре и помогает поддерживать стабильную работу под нагрузкой.

Ограничения и условия использования

Для данной модели производитель указывает поставку только в виде полностью собранной системы. В ряде конфигураций часть возможностей требует дополнительных опций: RAID support может зависеть от storage add-on card и кабелей, а сетевые варианты выбираются из набора совместимых адаптеров. Опубликованные температурные и влажностные параметры относятся к штатным условиям эксплуатации.

Комплектация

По подтвержденным данным в состав системы входит 1U rackmount-сервер SuperServer SYS-120H-TNR с интегрированной платой Super X12DHM-6 и шасси CSE-HS119-R1K24P. Также производитель указывает наличие установленного блока питания класса redundant Titanium в системе и стандартную конфигурацию с 8 фронтальными отсеками. Итоговая поставка может отличаться в зависимости от заказа и выбранных опций.

Логистические данные

Габариты шасси составляют 437 x 43 x 747 мм. Указанный размер упаковки - 605 x 206 x 1032 мм. Эти параметры важны для планирования размещения, транспортировки и складирования.
