Серверная платформа 1U Supermicro SYS-1019S-MC0T (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro SYS-1019S-MC0T

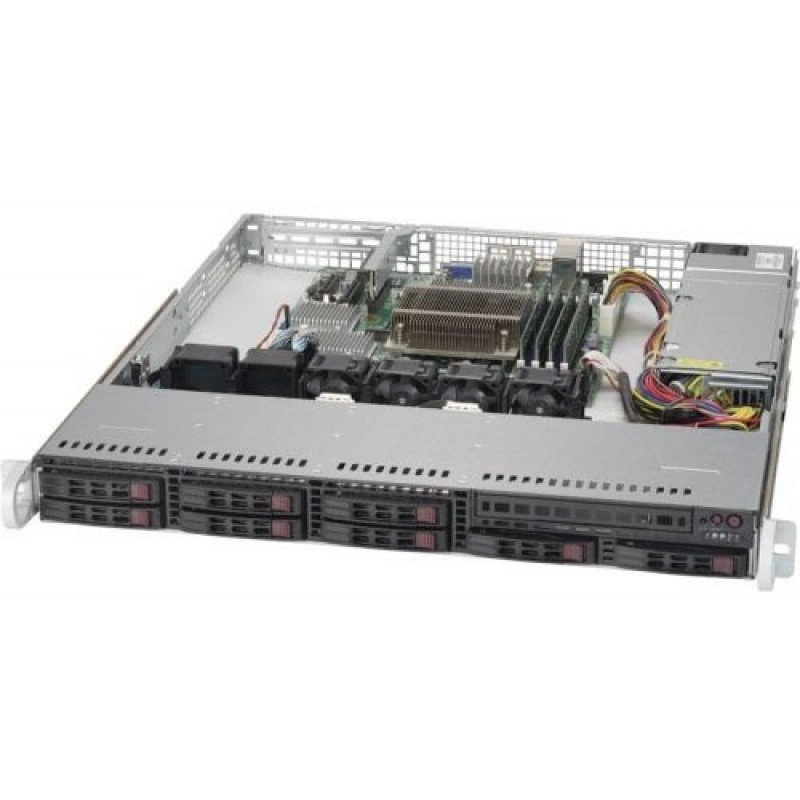

Серверная платформа Supermicro SYS-1019S-MC0T выполнена в стоечном исполнении 1U и предназначена для сборки компактного серверного узла с поддержкой процессоров Intel Xeon, памяти DDR4 и дисковой подсистемы на SAS 12 Gb/s. Платформа основана на чипсете Intel C236 и сокете LGA1151, использует материнскую плату формата µATX и рассчитана на установку одного процессора. Для этой конфигурации заявлен TDP до 80 Вт, что делает платформу подходящей для задач, где важны плотность размещения, предсказуемое энергопотребление и базовый набор серверных интерфейсов.

В конструкции предусмотрены четыре слота оперативной памяти DIMM DDR4, поддержка модулей с частотой 1600 - 2400 МГц и максимальный объем до 64 ГБ. Для накопителей доступна установка до 8 устройств 2.5" с интерфейсом SAS 12 Gb/s, а RAID-контроллер поддерживает уровни 0, 1 и 10. За графику и базовое управление отвечает встроенный чипсет Aspeed AST2400. На задней панели размещены два порта USB 2.0, два порта USB 3.0, последовательный порт COM, два сетевых интерфейса RJ-45 10 Гбит/с, разъем IPMI и видеовыход D-Sub (VGA).

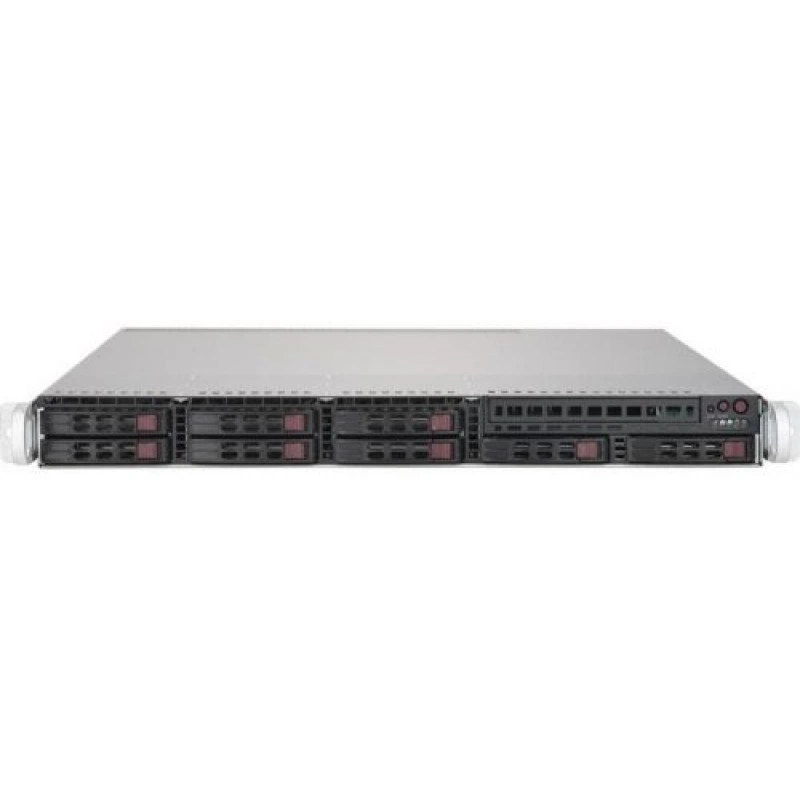

Корпус платформы имеет черное исполнение, высоту 1U и габариты 437 x 43 x 507 мм. Предусмотрены четыре встроенных вентилятора, один блок питания мощностью 340 Вт и кнопки Power и System Reset. Световая индикация включает индикаторы сетевой активности, активности дисков, питания и перегрева системы. Операционная система в поставке не установлена.

Ключевые особенности SYS-1019S-MC0T

• Платформенная основа: Чипсет Intel C236, сокет LGA1151, поддержка процессоров Intel Xeon.
• Оперативная память: 4 слота DIMM DDR4, частота 1600 - 2400 МГц, максимум 64 ГБ.
• Дисковая подсистема: До 8 накопителей 2.5", интерфейс SAS 12 Gb/s, RAID 0, 1, 10.
• Интерфейсы: 2 x USB 2.0, 2 x USB 3.0, COM, 2 x RJ-45 10 Гбит/с, VGA, IPMI.
• Корпус и питание: Форм-фактор Rack Mount, высота 1U, блок питания 340 Вт, 4 вентилятора.
• Управление и индикация: Кнопки Power и System Reset, индикаторы активности сети, дисков, питания и перегрева.
• Габариты: 437 x 43 x 507 мм, черный корпус.

Технические параметры

• Количество процессоров: 1 установленный, до 1 процессора.
• Модельный ряд: Intel Xeon.
• TDP процессора: 80 Вт.

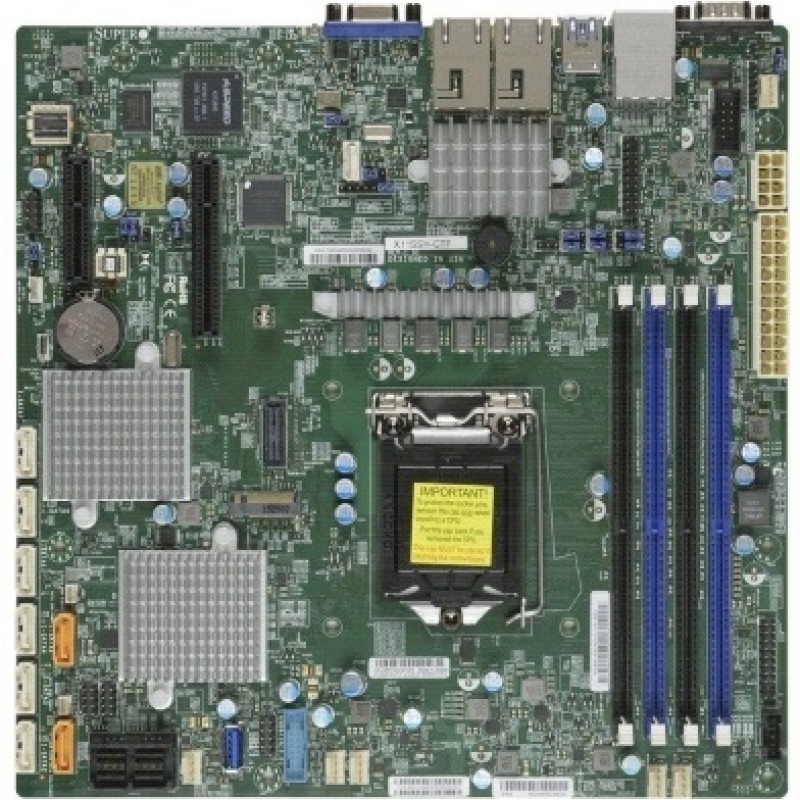

• Материнская плата: 1 плата, форм-фактор µATX.
• Чипсет: Intel C236.
• Сокет: LGA1151.
• Слот расширения: 1 x PCI-E 8x.
• Аудиосистема: Аудиочипсет отсутствует.
• Память: DIMM DDR4, 4 слота, 1600 - 2400 МГц, установленный объем не предусмотрен, максимум 64 ГБ.
• Накопители: До 8 дисков 2.5", интерфейс SAS 12 Gb/s.
• RAID: Уровни 0, 1, 10.
• Графический адаптер: Aspeed AST2400.

Монтаж и подключение

• Исполнение: Rack Mount.
• Высота корпуса: 1U.

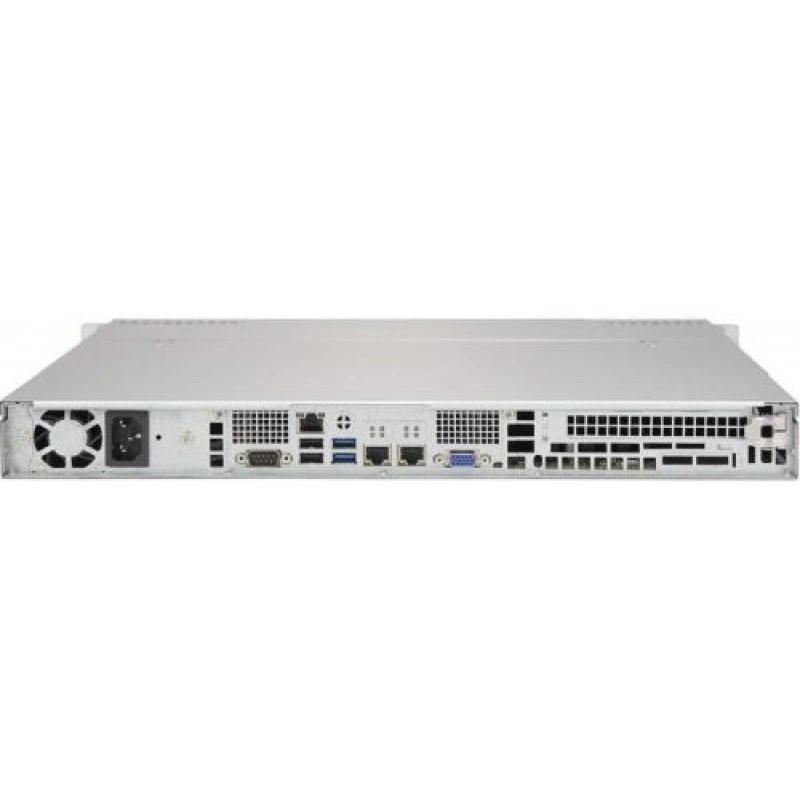

• Задняя панель: 2 x USB 2.0, 2 x USB 3.0, 1 x COM (DB9 RS232), 2 сетевых порта RJ-45, 1 x IPMI, 1 x D-Sub (VGA).
• Сетевые интерфейсы: 2 порта LAN 10 Гбит/с (RJ-45).

Охлаждение и питание

• Вентиляторы: 4 встроенных вентилятора.
• Блок питания: 1 шт., 340 Вт.
• Максимум блоков питания: 1 шт.

Управление и индикация

• Кнопки: Power, System Reset.
• Индикация: Активность сети, активность дисков, питание, перегрев системы.

Размеры и внешний вид

• Габариты: 437 x 43 x 507 мм.
• Цвет: Черный.

Применение

Платформа подходит для серверных задач, где требуется компактный стоечный корпус 1U с возможностью установки дисков 2.5", базовым удаленным управлением через IPMI и набором встроенных интерфейсов для подключения периферии и сети. Она может использоваться как основа для серверов общего назначения, узлов хранения данных начального уровня и систем, в которых важны стандартные серверные компоненты и размещение в стойке.

Набор характеристик позволяет использовать платформу для конфигураций с одним процессором, памятью DDR4 и массивами SAS-накопителей. Наличие RAID 0, 1 и 10 дает возможность организовать разные варианты отказоустойчивости и производительности в зависимости от задачи. Черное стоечное исполнение и высота 1U удобны для плотной установки в серверных шкафах.
