Сервер Supermicro SuperServer 5019S-W4TR SYS-5019S-W4TR (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer 5019S-W4TR - это 1U стойочный сервер Supermicro в черном исполнении, построенный на базе системной платы Super X11SSW-4TF и рассчитанный на использование в задачах, где важны компактность, высокая плотность размещения и поддержка серверных накопителей. Платформа относится к линейке Mainstream и WIO. Корпус выполнен в форм-факторе 1U Rackmount, имеет габариты 1.7" (43 мм) по высоте, 17.2" (437 мм) по ширине и 25.6" (650 мм) по глубине. Масса устройства составляет 24 lbs (10.9 kg) нетто и 35 lbs (15.9 kg) брутто. Цвет корпуса - Black.

Функциональные возможности SYS-5019S-W4TR

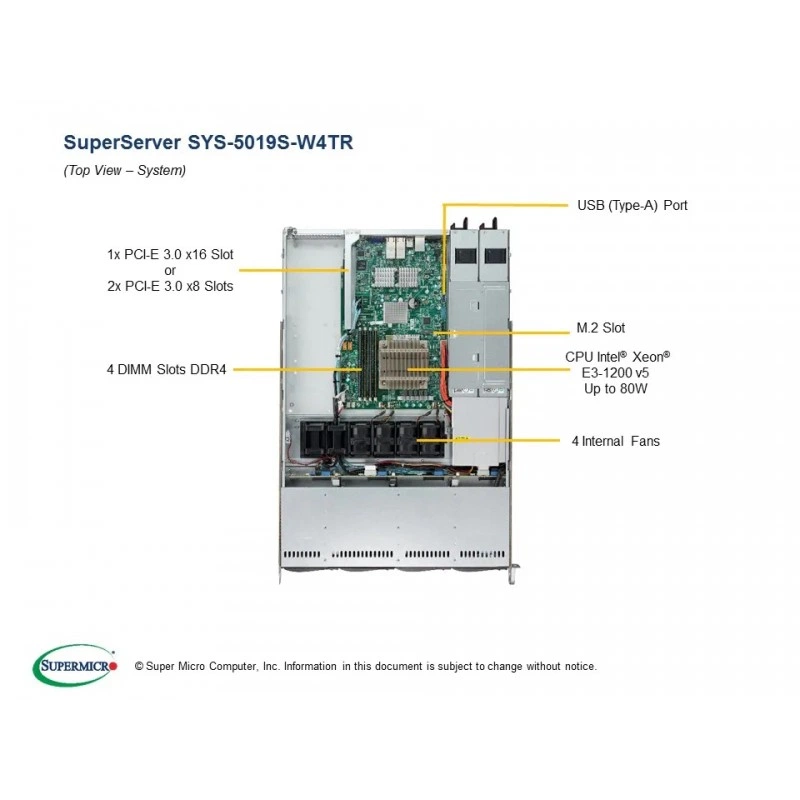

Сервер рассчитан на установку одного процессора в сокет H4 (LGA 1151) и поддерживает Intel Xeon E3-1200 v6/v5, а также Intel Core i3 7-го и 6-го поколений, Intel Celeron и Intel Pentium. Для работы с частью процессоров E3-1200 v6 и 7th Gen Core требуется BIOS версии 2.0 или выше. Подсистема памяти включает 4 слота DDR4 DIMM, поддержку до 64 GB DDR4 ECC UDIMM, частоты 2400/2133/1866/1600 MHz, напряжение 1.2 V и механизм коррекции ошибок с обнаружением двойных ошибок при использовании ECC памяти. На плате используется чипсет Intel C236.

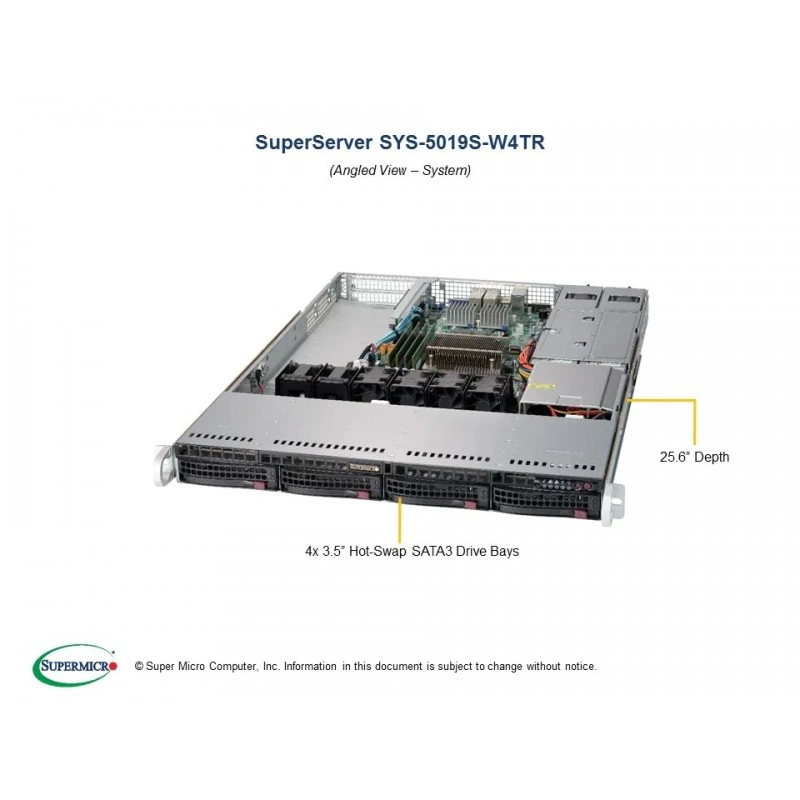

Система хранения построена вокруг 6 портов SATA3 6Gbps, а также 4 hot-swap отсека 3.5" SATA3. Backplane выполнен как SAS/SATA HDD Backplane, при этом поддержка SAS требует опционального SAS-контроллера. Внутри предусмотрен один слот M.2 с интерфейсом PCI-E 3.0 x4, форм-факторами 2260/2280/22110 и ключом M-Key. Для расширения доступны 1 PCI-E 3.0 x16 или 2 PCI-E 3.0 x8, а также указанный в составе поставки riser card для 1U WIO с 2 PCI-E x8 слотами или PCI-E x16 слотом.

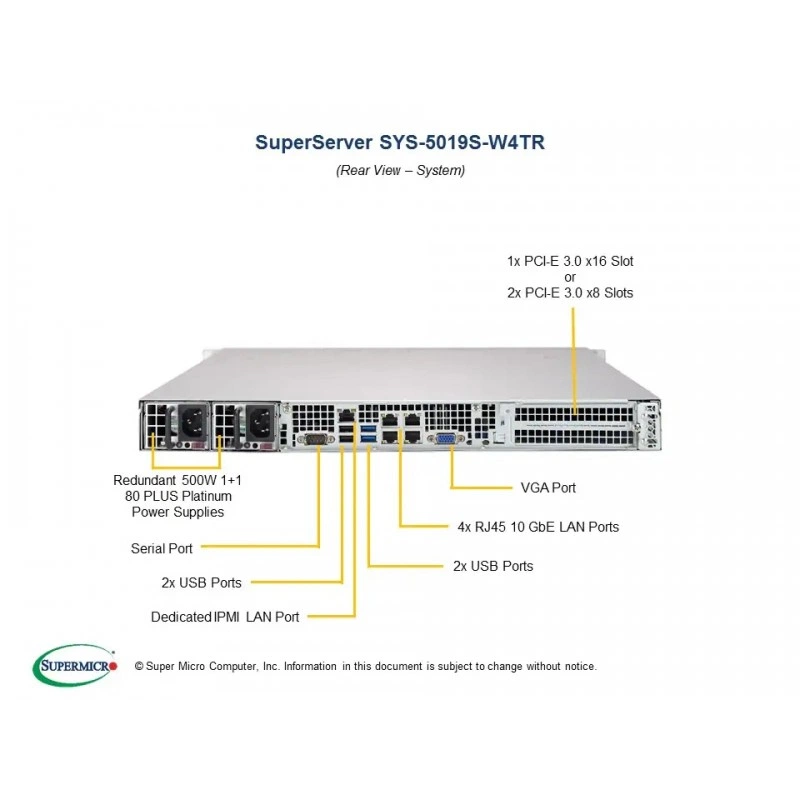

Сетевые возможности реализованы через quad LAN на базе Intel X540 10GBase-T с поддержкой 10GBASE-T, 1000BASE-T и 100BASE-TX, все через RJ45. Отдельно предусмотрен выделенный IPMI LAN-порт. Видеовывод обеспечивается контроллером ASPEED AST2400 BMC, также реализован IPMI 2.0, virtual media over LAN и KVM-over-LAN. На панели доступны VGA, COM, USB 3.0 и USB 2.0. Для охлаждения используются 4 вентилятора 40x40x56 mm counter-rotation PWM, при необходимости доступна опция дополнительных 2 вентиляторов того же типоразмера.

Технические особенности

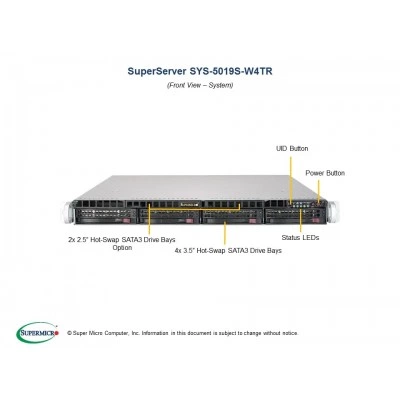

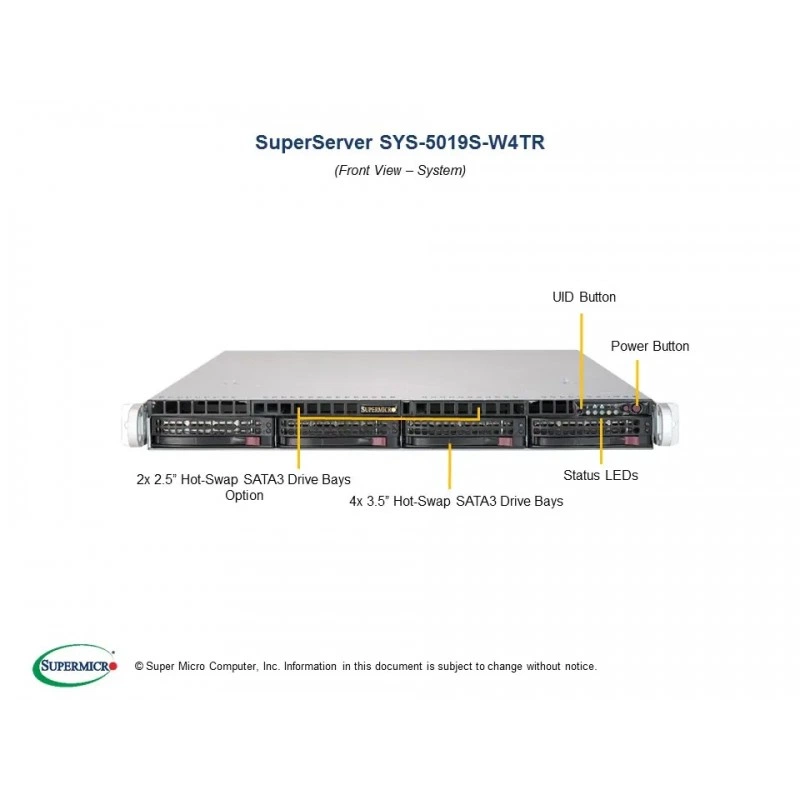

Корпусная часть сервера включает 1 Slim DVD-ROM bay, front panel buttons Power On/Off и System Reset, индикацию питания, активности дисков, сетевой активности, System Information LED и Information LED. Внутренний узел питания построен на двух redundant 500W high-efficiency 94+% power supplies с сертификатом Platinum и поддержкой PMBus. В разделе power distributor указаны линии +5V 25 A, +3.3V 12 A и -12V 0.6 A. BIOS - 8MB SPI Flash EEPROM с AMI BIOS.

Из системного мониторинга доступны контроль напряжений CPU Cores, +3.3V, +5V, +12V, +5V Standby, VBAT, HT, Memory и Chipset Voltages, а также мониторинг вентиляторов и температур CPU и chassis environment. Поддерживаются CPU thermal trip, I2C temperature sensing logic, Thermal Monitor 2 и PECI. Среди дополнительных функций - chassis intrusion detection, chassis intrusion header, UID/Remote UID, RoHS и Halogen Free.

В таблице комплектации подтверждены основные позиции поставки: motherboard MBD-X11SSW-4TF, chassis CSE-815TQC-R504WB3, backplane BPN-SAS3-815TQ-N4, кабели CBL-0180L-01 и CBL-CDAT-0660, 4 вентилятора FAN-0156L4, air shroud MCP-310-19002-0N, manual MNL-1990-QRG, riser card RSC-W-68, heatsink SNK-P0046P и 2 блока питания PWS-504P-1R. Для этой модели также указаны совместимые опции и аксессуары: 2.5" tray, DVD-ROM/DVD-RW варианты, hot-swap 2.5" kits, storage controller cards, network cards, front bezels, TPM security modules, service packages и software licenses.

Эксплуатационные параметры: рабочая температура от 10 °C до 35 °C, температура хранения от -40 °C до 70 °C, рабочая влажность 8% to 90% без конденсации, влажность при хранении 5% to 95% без конденсации. Устройство соответствует RoHS.

Применение

Сервер подходит для задач, где требуется 1U rackmount платформа с поддержкой одного процессора LGA 1151, несколькими SATA-накопителями, удаленным управлением IPMI и 10GbE-сетями. Его используют как компактную серверную платформу для офисных и инфраструктурных сценариев, а также для WIO-конфигураций, систем хранения, сетевых сервисов и общих вычислительных задач.
