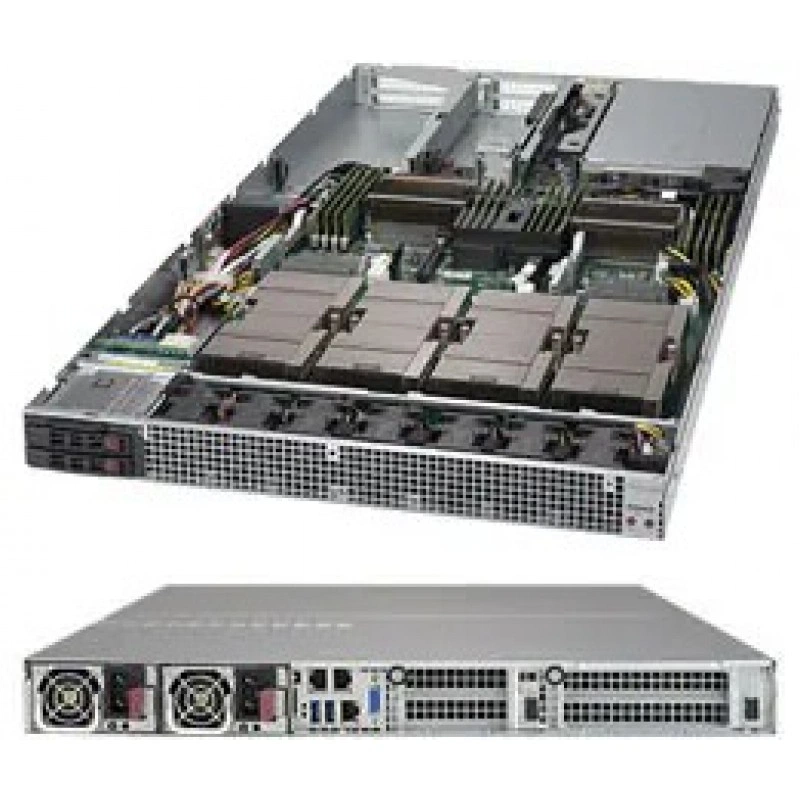

Сервер SUPERMICRO 1028GQ-TXRT SYS-1028GQ-TXRT

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 DMI 2.3 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI

Тип BIOS

128Mb SPI Flash EEPROM с AMI® BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

Intel® X540 Два порта 10GBase-T Очереди устройств виртуальных машин (Virtual Machine Device Queues) уменьшают накладные расходы ввода-вывода Поддерживает 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

6 SATA3 (6Gbps) портов

USB

2 USB 3.0 портов (2 через внутренних разъёмов)

Видео

1 VGA разъём

Последовательный порт

1 Последовательный внутренний разъём

Сетевые интерфейсы

2 RJ45 10GBase-TEthernet портов 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 265 mm

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг для CPU ядер, +1.5V, +3.3V, +5V, +12V, +5 Stdby, +3.3 Stdby, VBAT, Память Напряжения. 5 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2 Индикаторы сетевой активности Система Перегрев LED / Отказ вентилятора LED / UID LED

Мониторинг состояния

Дополнительные возможности

SDDC Поддержка

Контроль вентиляторов

Всего seven 4-контактов PWM вентиляторы 7 Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Контроль состояния для управления включением и выключением Управление скоростью вентиляторов с низким уровнем шума

Контроль температуры

Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Управление по температуре для 8 разъёмов вентиляторов PSU Логика измерения температуры по I2C Thermal Monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

Неисправность питания / Перегрев LED Режим ожидания-state Индикатор LED UID LED

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

2x 2.5" с горячей заменой отсеков для накопителей

Отсеки для накопителей

2x 2.5" Внутренний отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

7x 4cm Усиленный противовращающихся вентиляторы с воздуховод & оптимальный Управление скоростью вентиляторов

Питание

12V Standby

макс.: 2.1A / мин.: 0A

Входное питание

100-120Vac / 12.5-9.5A / 50-60Hz 200-220Vac / 10-9.5A / 50-60Hz 220-230Vac / 10-9.8A / 50-60Hz 230-240Vac / 10-9.8A / 50-60Hz 200-240Vac / 11.8-9.8A / 50-60Hz (UL/cUL Только)

Выходная мощность

1000W: 100 – 120Vac 1800W: 200 – 220Vac 1980W: 220 – 230Vac 2000W: 230 – 240Vac 2000W: 200 – 240Vac (UL/CUL Только)

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Конфигурации блоков питания

2000W Резервируемые блоки питания     Titanium уровень (96%)

Линия +12V

макс.: 83.3A / мин.: 0A (100-120Vac) макс.: 150A / мин.: 0A (200-220Vac) макс.: 165A / мин.: 0A (220-230Vac) макс.: 166.7A / мин.: 0A (230-240Vac) макс.: 166.7A / мин.: 0A (200-240Vac) (UL/cUL Только)

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 145W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

58 lbs (21.8 kg)

Вес нетто

45 lbs (15.9 kg)

Высота

1.7" (43mm)

Габариты упаковки

24" (H) x 8" (W) x 46" (D)

Глубина

35.2" (894mm) 39.3" (997mm) с rails

Модель корпуса

CSE-118GQP-R2K05B

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

16x 288-контактов DDR4 слотов DIMM до 1TB† ECC 3DS LRDIMM, 1TB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 32GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

3 PCI-E 3.0 x16 слотов 1 PCI-E 3.0 x8 Низкопрофильный слот

Совместимость

Интегрированная материнская плата

X10DGQ

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 30°C (50°F до 86°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
