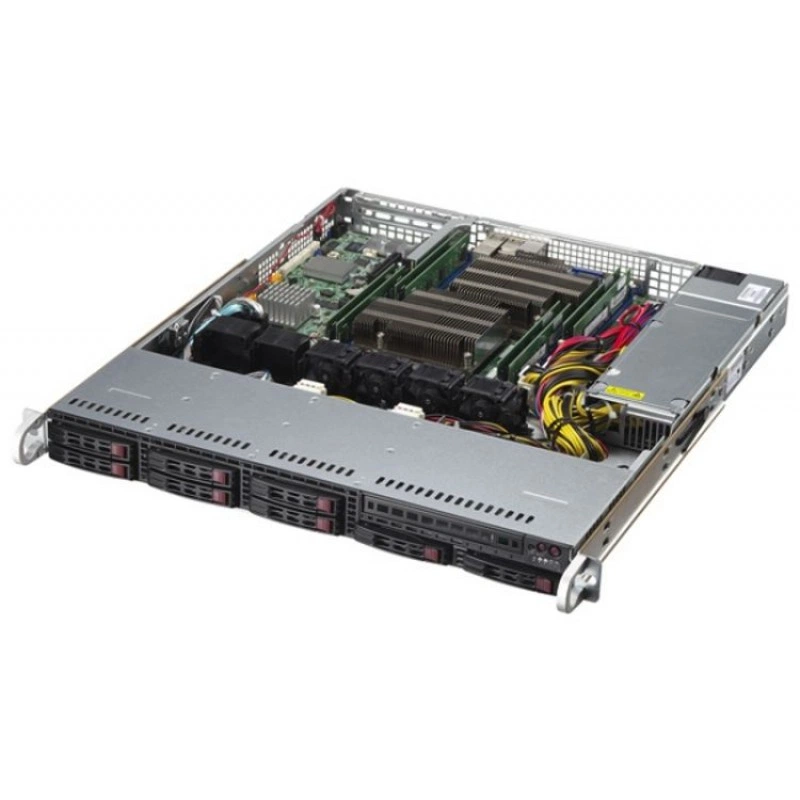

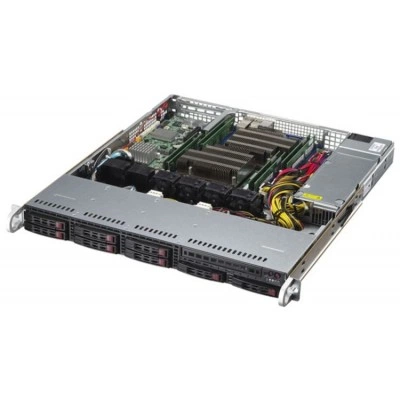

Серверная платформа 1U Supermicro SYS-1028R-MCT (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro SYS-1028R-MCT

Серверная платформа Supermicro SYS-1028R-MCT выполнена в стоечном корпусе 1U и построена на чипсете Intel C612 с сокетом LGA2011-3. Это одноплатформенное серверное решение с поддержкой двух процессоров Intel Xeon, ориентированное на размещение в стойке и работу с расширенной подсистемой хранения. В базовом описании указаны интерфейсы PCI Express 3.0, память DIMM DDR4 и встроенный графический адаптер Aspeed AST2400. Платформа относится к классу серверных систем, где важны дисковая емкость, возможность подключения нескольких накопителей и наличие средств удаленного доступа.

Материнская плата формата ATX имеет 8 слотов памяти DIMM DDR4 с рабочим диапазоном 1600 - 2400 МГц и максимальным объемом до 1024 ГБ. Для накопителей предусмотрен интерфейс SAS/SATA, установка до 8 устройств 2.5" и поддержка RAID 0, 1, 5, 6, 10, 50, 60 с использованием SAS 12 Gb/s. На задней панели предусмотрены два порта USB 2.0, два порта USB 3.0, четыре сетевых интерфейса RJ-45 1 Гбит/с, разъем IPMI и видеовыход D-Sub (VGA). Для локального обслуживания и отображения состояния используется встроенная индикация на передней панели.

Корпус CSE-113MFAC2-605CB имеет черное исполнение, высоту 1U, размеры 437 x 43 x 508 мм и массу 17.24 кг. В конструкции установлены четыре вентилятора и один блок питания мощностью 600 Вт, при этом максимум блоков питания также равен одному. На корпусе предусмотрены кнопки Power, System Reset и UID button. Световая индикация включает сигналы сетевой активности, активности дисков, статуса питания и универсального идентификатора UID. ОС в поставке не установлена.

Ключевые особенности SYS-1028R-MCT

• Процессорная платформа: 2 процессора, Intel Xeon, TDP 145 Вт.
• Память: 8 слотов DIMM DDR4, 1600 - 2400 МГц, до 1024 ГБ.
• Накопители: До 8 устройств, интерфейс SAS/SATA, RAID 0/1/5/6/10/50/60.
• Интерфейсы: 2 x USB 2.0, 2 x USB 3.0, 4 x LAN 1000 Мбит/с, IPMI, VGA.
• Корпус и питание: 1U, Rack Mount, 1 блок питания 600 Вт, 4 вентилятора.
• Управление: Кнопки Power, System Reset, UID button.
• Габариты и вес: 437 x 43 x 508 мм, 17.24 кг.

Технические параметры

• Количество процессоров: 2 максимально допустимых, установленные не указаны.
• Модельный ряд: Intel Xeon.
• TDP: 145 Вт.
• Материнская плата: 1 плата, ATX.
• Чипсет: Intel C612.
• Сокет: LGA2011-3.
• PCI-E: 1 x PCI-E 16x, 2 x PCI-E 8x.
• SATA: 8 x SATA 6 Gb/s.
• Аудиочипсет: Отсутствует.
• Память: DIMM DDR4, 8 слотов, 1600 - 2400 МГц, максимум 1024 ГБ.
• Накопители: До 8 устройств, SAS/SATA.
• RAID: 0, 1, 5, 6, 10, 50, 60.
• Графика: Aspeed AST2400.

Монтаж и подключение

• Исполнение: Rack Mount.
• Высота корпуса: 1U.
• Задняя панель: 2 x USB 2.0, 2 x USB 3.0, 4 x RJ-45, 1 x IPMI, 1 x D-Sub (VGA).

Охлаждение и питание

• Вентиляторы: 4 встроенных вентилятора.
• Блок питания: 600 Вт.
• Блок питания в поставке: 1 шт.
• Максимум блоков питания: 1 шт.

Управление и индикация

• Кнопки: Power, System Reset, UID button.
• Индикация: Активность сети, активность дисков, питание, UID.

Размеры и внешний вид

• Габариты: 437 x 43 x 508 мм.
• Вес: 17.24 кг.
• Цвет: Черный.

Применение

Платформа подходит для установки в стойку и построения серверных систем с акцентом на хранение данных, работу нескольких дисков и сетевое подключение. Конфигурация с поддержкой SAS/SATA, большим числом RAID-уровней и четырьмя сетевыми интерфейсами удобна для задач, где требуется гибкая организация дисковой подсистемы и подключение нескольких каналов связи.

Наличие IPMI, встроенной графики, набора USB-портов и разъема VGA упрощает первичную настройку и обслуживание системы. Формат 1U и стоечное исполнение позволяют использовать платформу в серверных шкафах с ограничением по высоте.
