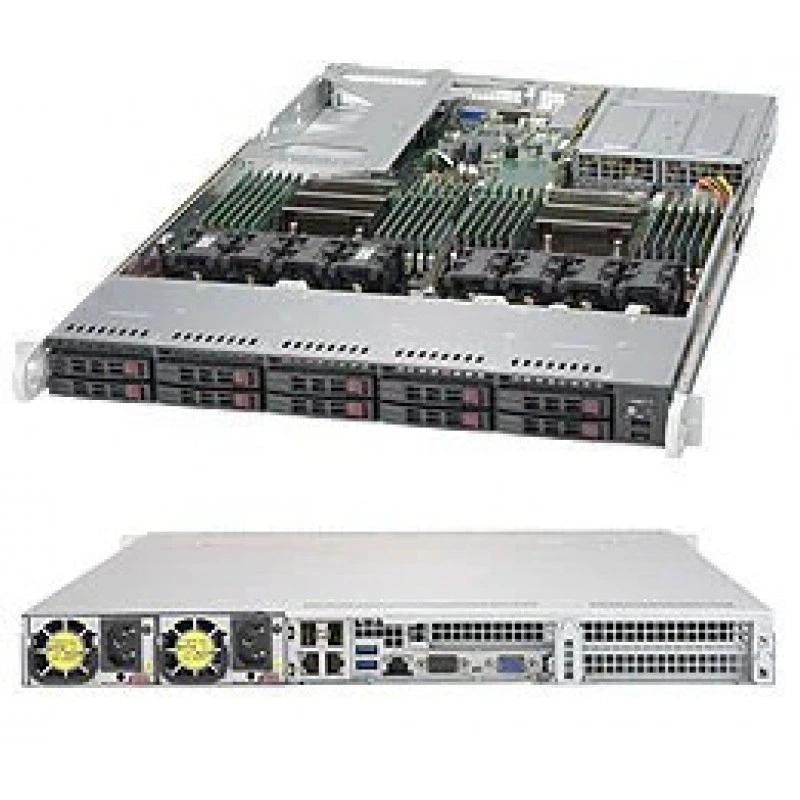

Сервер SUPERMICRO 1028U-E1CR4+ SYS-1028U-E1CR4+

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI 2.3.1

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

4x GbE портов через AOC-UR-i4G Intel® i350 Gigabit Ethernet контроллер 1x Realtek RTL8211E PHY (Выделенный IPMI)

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

USB

5x USB 3.0 портов (2 Сзади, 2 Спереди, 1 Тип A)

Видео

1x VGA разъём

Последовательный порт

1x Последовательный внутренний разъём

Сетевые интерфейсы

4x RJ45 GbE сетевых портов LAN 1x RJ45 Выделенный порт IPMI LAN

Комплектация

Воздуховод

1x воздуховод

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2x Индикаторы сетевой активности Система Перегрев LED / Отказ вентилятора LED / UID LED

Мониторинг состояния

Дополнительные возможности

4x 8-контактов GPU питание разъёмы Обнаружение вскрытия корпуса Вскрытие корпуса внутренний разъём SDDC Поддержка RoHS

Контроль вентиляторов

8x 4-контактов вентилятор внутренних разъёмов Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль напряжений

Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Память Напряжения. 5+1 Стабилизатор напряжения с переключением фаз

Контроль температуры

Поддержка мониторинга температуры Supermicro AOC через IPMI или SD 5 Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Управление по температуре для 8x вентилятор разъёмы Thermal Monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

Память DIMM ECC error LEDs CPU / Система Перегрев LED Режим ожидания Статический Индикатор LED UID/Удалённый UID

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

10x 2.5" с горячей заменой накопителей поддерживается через экспандер

Интерфейс SAS

10x SAS3 портов Поддержка через экспандер и хранение данных Дополнительные платы Требуется одна из следующих дополнительных плат хранения данных: AOC-S3108L-H8iR-16DD (12Gbps SAS3/RAID 0, 1, 5, 6, 10, 50, 60, 2GB DDR3 кеш, PCI-E Gen3 16 HDD) AOC-S3108-H8iR (12Gbps SAS3/RAID 0, 1, 5, 6, 10, 50, 60, 2GB DDR3 кеш, PCI-E Gen3) AOC-S3008L-L8i (12Gbps SAS3/RAID 0,1 и 10, PCI-E Gen3) AOC-S3008L-L8e (12Gbps SAS3/HBA, PCI-E Gen3)

Охлаждение и вентиляция

Вентиляторы

5x Усиленный вентиляторы с оптимальный Управление скоростью вентиляторов 3x дополнительный вентиляторы Опционально

Питание

12V Standby

макс.: 2.1A мин.: 0A

Входное питание

100-127Vac, 50-60Hz 200-240Vac, 50-60Hz

Класс эффективности БП

Platinum уровень     [ Отчёт об испытаниях ]

Конфигурации блоков питания

750W Резервируемые блоки питания     Platinum уровень (94%+)

Линия +12V

макс.: 62.5A & мин.: 0A (100Vac-127Vac) макс.: 62.5A & мин.: 0A (200Vac-240Vac)

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 160W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

41 lbs (18.6 kg)

Вес нетто

26 lbs (11.8 kg)

Высота

1.7" (43mm)

Глубина

28.5" (724mm)

Модель корпуса

CSE-119UTS-R751P-T

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

24x 288-контактов DDR4 слотов DIMM до 3TB† ECC 3DS LRDIMM, 1.5TB ECC RDIMM/LRDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB NVDIMM: 16GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит 2666/2400 ECC DDR4 NVDIMM

Слоты расширения

PCI Express

2x PCI-E 3.0 x16 слотов (Полной высоты, 10.5" L) 2x PCI-E 3.0 x8 слотов (Низкопрофильный, 1 Внутренний) (Для полного доступа к слотам PCI-E и встроенным контроллерам должны быть установлены оба CPU. См. Руководство block Схема и AOC Поддержка Для подробной информации.)

Совместимость

Интегрированная материнская плата

X10DRU-i+

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием Режим включения при восстановлении сетевого питания AC

Программное обеспечение

SuperDoctor® 5 Intel® Node Manager 3.0 Watch Dog NMI SUM и SSM Опционально IPMI 1.5 / 2.0

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
